لرزش چگونه بر عملکرد یک شکاف کننده فیبر نوری PLC تأثیر می گذارد؟

ارتعاش یک پدیده فیزیکی فراگیر است که می تواند تأثیر قابل توجهی بر دستگاه های مختلف الکترونیکی و نوری داشته باشد. به‌عنوان تامین‌کننده فیبر نوری PLC (مدار موج نوری مسطح)، من از نزدیک شاهد بودم که چگونه ارتعاش می‌تواند بر عملکرد این اجزای حیاتی در شبکه‌های فیبر نوری تأثیر بگذارد. در این پست وبلاگ، من به روش‌هایی که ارتعاش بر عملکرد تقسیم‌کننده‌های فیبر نوری PLC تأثیر می‌گذارد و در مورد استراتژی‌های کاهش بالقوه بحث خواهم کرد.

آشنایی با جداکننده های فیبر نوری PLC

قبل از بررسی اثرات ارتعاش، ضروری است که بفهمیم تقسیم کننده های فیبر نوری PLC چیست و چگونه کار می کنند. اسپلیترهای PLC دستگاه‌های نوری غیرفعال هستند که برای تقسیم سیگنال نوری به چندین خروجی استفاده می‌شوند. آنها به طور گسترده در شبکه های فیبر به خانه (FTTH)، شبکه های محلی (LAN) و سایر سیستم های ارتباطی فیبر نوری استفاده می شوند. فناوری PLC از یک موجبر مبتنی بر سیلیس بر روی یک بستر سیلیکونی برای دستیابی به تلفات درج کم، قابلیت اطمینان بالا و یکنواختی عالی در چندین پورت خروجی استفاده می کند.

چگونه لرزش بر جداکننده های PLC فیبر نوری تأثیر می گذارد

1. تغییرات از دست دادن درج

تلفات درج یک پارامتر حیاتی برای تقسیم‌کننده‌های PLC است که میزان توان نوری از دست رفته هنگام عبور سیگنال از شکاف را اندازه‌گیری می‌کند. لرزش می تواند باعث ایجاد استرس مکانیکی بر روی تراشه PLC و فیبرهای نوری متصل به آن شود. این تنش می تواند منجر به خم شدن میکرو یا ماکرو خمش فیبرهای نوری شود که به نوبه خود باعث افزایش افت درج می شود. خم های میکرو خم های کوچک و تصادفی در فیبر هستند که باعث نشت نور از هسته می شوند، در حالی که خم های ماکرو خم های بزرگتر و قابل مشاهده هستند که می توانند انتشار نور را نیز مختل کنند.

به عنوان مثال، در یک محیط با لرزش بالا مانند کف کارخانه یا یک وسیله نقلیه در حال حرکت، لرزش مداوم می تواند باعث ساییدگی الیاف بر روی یکدیگر یا در برابر محفظه شکاف شود. این اصطکاک می‌تواند در طول زمان خمیدگی‌های ریز ایجاد کند و به تدریج اتلاف درج را افزایش دهد. حتی افزایش اندک در تلفات درج می تواند تأثیر قابل توجهی بر عملکرد شبکه فیبر نوری داشته باشد، قدرت سیگنال را کاهش دهد و به طور بالقوه منجر به خطاهای ارتباطی شود.

2. کاهش ضرر بازده

تلفات برگشتی پارامتر مهم دیگری است که میزان بازتاب نور به سمت منبع را اندازه می‌گیرد. لرزش می تواند باعث تغییر در ضریب شکست موجبر در تراشه PLC یا سطوح انتهایی فیبرهای نوری شود. این تغییرات می تواند منجر به افزایش انعکاس نور و در نتیجه کاهش تلفات برگشتی شود.

هنگامی که تلفات برگشتی کاهش می یابد، نور منعکس شده می تواند با سیگنال اصلی تداخل کند و باعث اعوجاج سیگنال و کاهش عملکرد کلی سیستم شود. در برخی موارد، انعکاس بیش از حد می تواند حتی به فرستنده ها یا گیرنده های نوری آسیب برساند. به عنوان مثال، اگر ارتعاش باعث ایجاد ناهماهنگی بین فیبر و تراشه PLC شود، ممکن است نور به طور موثر به موجبر متصل نشود و منجر به افزایش انعکاس شود.

3. ثبات سیگنال

لرزش همچنین می تواند بر پایداری سیگنال نوری عبوری از شکاف PLC تأثیر بگذارد. تنش مکانیکی ناشی از ارتعاش می تواند نوساناتی را در طول مسیر نوری ایجاد کند که می تواند منجر به تغییرات فاز و تغییرات دامنه سیگنال شود. این نوسانات می تواند باعث ناپایدار شدن سیگنال شود و منجر به خطاهای بیت و کاهش نرخ انتقال داده شود.

به عنوان مثال، در یک محیط مرکز داده، جایی که انتقال داده با سرعت بالا بسیار مهم است، حتی بی ثباتی جزئی سیگنال می تواند تأثیر قابل توجهی بر عملکرد شبکه داشته باشد. ارتعاش مداوم از فن های خنک کننده، سرورها یا سایر تجهیزات می تواند باعث شود که PLC Splitterها این نوسانات سیگنال را تجربه کنند و بر قابلیت اطمینان انتقال داده تأثیر بگذارد.

4. آسیب فیزیکی

در موارد شدید، لرزش طولانی یا شدید می تواند باعث آسیب فیزیکی به PLC Splitter شود. استرس مکانیکی می تواند منجر به ترک در تراشه PLC یا محفظه اسپلیتر، شکستن فیبرهای نوری یا شل شدن کانکتورها شود. آسیب فیزیکی می تواند اسپلیتر را کاملاً غیر قابل کار کند، نیاز به تعویض داشته باشد و باعث خرابی قابل توجهی در شبکه فیبر نوری شود.

به عنوان مثال، در یک محیط بیرونی که در معرض بادهای شدید یا فعالیت های لرزه ای قرار دارد، PLC Splitters ممکن است در معرض سطوح بالایی از ارتعاش قرار گیرند. اگر اسپلیتر به درستی نصب یا محافظت نشده باشد، لرزش می تواند باعث جابجایی یا شکستن قطعات شود و منجر به خرابی کامل دستگاه شود.

استراتژی های کاهش

1. نصب صحیح

نصب صحیح برای به حداقل رساندن تاثیر ارتعاش بر روی اسپلیترهای PLC بسیار مهم است. جداکننده ها باید با استفاده از براکت ها یا محفظه های مناسب به طور ایمن نصب شوند تا از حرکت بیش از حد جلوگیری شود. فیبرهای نوری باید به دقت هدایت و محکم شوند تا از خم شدن یا پیچ خوردگی جلوگیری شود. علاوه بر این، می توان از مواد ارتعاش کننده برای جداسازی اسپلیتر از منبع ارتعاش استفاده کرد.

به عنوان مثال، هنگام نصب اسپلیترهای PLC در محیط کارخانه، می توان از واشرهای لاستیکی یا پایه های ضربه گیر برای کاهش انتقال ارتعاش از ماشین آلات به اسپلیترها استفاده کرد. الیاف باید با کابل در فواصل زمانی معین بسته شوند تا از حرکت آزادانه آنها جلوگیری شود.

2. بسته بندی قوی

استفاده از بسته بندی قوی همچنین می تواند به محافظت از جداکننده های PLC در برابر لرزش کمک کند. محفظه اسپلیتر باید از ماده ای بادوام ساخته شود که بتواند در برابر فشارهای مکانیکی مقاومت کند. برخی از اسپلیترها با یک محفظه فلزی یا پلاستیکی طراحی شده اند که محافظت بیشتری در برابر لرزش و ضربه ایجاد می کند.

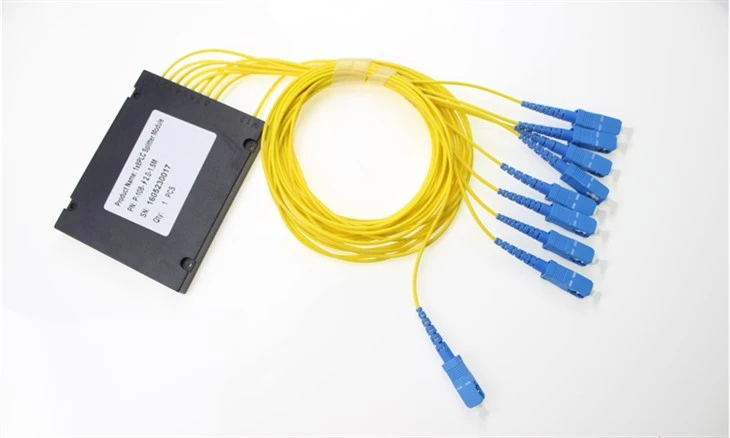

به عنوان مثال،کاست اسپلیتر فیبر نوری 2*8 Plc Sc Apcدر یک کاست ناهموار قرار گرفته است که محافظت عالی در برابر لرزش و عوامل محیطی ایجاد می کند. کاست به گونه ای طراحی شده است که اسپلیتر را ایمن نگه می دارد و از هرگونه حرکتی که می تواند باعث آسیب به قطعات شود جلوگیری می کند.

3. اجزای کیفیت

استفاده از قطعات با کیفیت بالا برای اطمینان از قابلیت اطمینان PLC Splitter در یک محیط مستعد ارتعاش ضروری است. فیبرهای نوری باید استحکام کششی بالا و مقاومت خمشی خوبی داشته باشند تا در برابر تنش مکانیکی ناشی از ارتعاش مقاومت کنند. تراشه PLC باید با دقت بالا ساخته شود تا اثرات ارتعاش بر عملکرد نوری به حداقل برسد.

به عنوان مثال،شکاف فیبر 1x16 Plc، لوله فولادی، فیبر برهنه 250 میکرومتر، Sc Upc، Singlemodeاز فیبرهای نوری با کیفیت بالا و یک تراشه PLC ساخته شده دقیق برای ارائه عملکرد پایدار حتی در محیط های چالش برانگیز استفاده می کند. محفظه لوله فولادی محافظت بیشتری در برابر لرزش و آسیب فیزیکی ایجاد می کند.

4. تعمیر و نگهداری منظم

تعمیر و نگهداری منظم برای شناسایی و رفع هرگونه مشکل ناشی از لرزش ضروری است. جداکننده‌های PLC باید به‌طور دوره‌ای برای علائم آسیب فیزیکی، مانند ترک یا شل شدن کانکتورها، بازرسی شوند. برای نظارت بر عملکرد اسپلیترها، تلفات درج و بازگشت باید به طور منظم اندازه گیری شود.

در صورت مشاهده هرگونه مشکل، تعمیرات یا تعویض های لازم باید به سرعت انجام شود تا از آسیب بیشتر به شبکه جلوگیری شود. به عنوان مثال، اگر از دست دادن یک اسپلیتر به طور قابل توجهی افزایش یافته باشد، ممکن است لازم باشد فیبر آسیب دیده یا کل اسپلیتر جایگزین شود.

نتیجه گیری

لرزش می‌تواند تأثیر قابل‌توجهی بر عملکرد جداکننده‌های فیبر نوری PLC داشته باشد و بر پارامترهایی مانند از دست دادن درج، تلفات برگشتی، پایداری سیگنال و حتی ایجاد آسیب فیزیکی تأثیر بگذارد. به عنوان تامین کننده PLC Splitters، ما اهمیت ارائه محصولات با کیفیت بالا را که می توانند در برابر چالش های محیط های مختلف مقاومت کنند، درک می کنیم.

با اجرای تکنیک‌های نصب مناسب، استفاده از بسته‌بندی مقاوم، انتخاب اجزای با کیفیت و انجام تعمیر و نگهداری منظم، می‌توان تاثیر ارتعاش را بر اسپلیترهای PLC به حداقل رساند. شرکت ما طیف گسترده ای از تقسیم کننده های PLC از جملهکاست اسپلیتر فیبر نوری 2*8 Plc Sc Apc،شکاف فیبر 1x16 Plc، لوله فولادی، فیبر برهنه 250 میکرومتر، Sc Upc، Singlemode، وشکاف فیبر نوری 1x8 Plcکه برای ارائه عملکرد قابل اعتماد در کاربردهای مختلف طراحی شده اند.

اگر به جداکننده های PLC فیبر نوری با کیفیت بالا نیاز دارید یا در مورد اینکه چگونه لرزش ممکن است بر شبکه فیبر نوری شما تأثیر بگذارد سؤالی دارید، لطفاً برای بحث دقیق و راه حل های سفارشی با ما تماس بگیرید. ما متعهد هستیم که به شما در ایجاد یک سیستم ارتباطی فیبر نوری پایدار و کارآمد کمک کنیم.

مراجع

• "سیستم های ارتباطی فیبر نوری" اثر گویند پی آگراوال
• "شبکه های نوری منفعل: اصول و کاربردها" نوشته توشیو تاناکا
• کاغذهای سفید صنعتی در مورد اجزای فیبر نوری و عملکرد آنها در محیط های ارتعاشی
