فیبر Evolux: سازنده حرفه ای پچ سیم فیبر نوری شما!
Shenzhen Evolux Fiber Co., Ltd یک ارائه دهنده پیشرو در راه حل های پیشرفته فیبر نوری است که در تحقیق، توسعه، تولید و توزیع محصولات فیبر نوری با کیفیت بالا تخصص دارد. ما که در سال 2013 تاسیس شد و دفتر مرکزی آن در شن ژن، چین است، به عنوان یک نام قابل اعتماد در زمینه فیبر نوری ظاهر شدیم. با تمرکز قوی بر نوآوری و قابلیت اطمینان، ما در تلاش هستیم تا نیازهای در حال تحول صنعت ارتباطات راه دور جهانی را برآورده کنیم.
مزایای ما
سبد محصولات متنوع
ما طیف گستردهای از محصولات فیبر نوری، از فیبرهای نوری تک حالته و چند حالته- تا فیبرهای نوری ویژه را برای کاربردهای خاص، از جمله کابلهای فیبر نوری، کانکتورها، گیرندهها، آداپتورها و لوازم جانبی مرتبط ارائه میکنیم تا نیازهای متنوع مشتریانمان را برآورده کنیم.
پشتیبانی مشتری عالی
ما تیمی از کارشناسان را جمع آوری کرده ایم که آماده پشتیبانی از مشتریان ما هستند. آنها به مشتریان در انتخاب راه حل مناسب فیبر نوری کمک می کنند و فرآیند پیاده سازی را راهنمایی می کنند و به مشتریان اجازه می دهند از مشاوره جامع قبل از فروش برای ارسال-پشتیبانی فروش و کمک فنی لذت ببرند.
تسهیلات تحقیق و توسعه پیشرفته
امکانات، تجهیزات و آزمایشگاههای تخصصی{0}}بهروز-تحصیلات و توسعه-، محیطی ایدهآل برای انجام تحقیقات، آزمایش، و آزمایش مواد فیبر نوری، طراحی و فرآیندهای ساخت، فراهم میکنند.
خدمات سفارشی سازی حرفه ای
ما گزینه های سفارشی سازی را ارائه می دهیم که به مشتریان امکان می دهد محصولات فیبر نوری را مطابق با نیازهای خاص خود تنظیم کنند. قطر فیبر، مواد پوشش یا نوع اتصال دهنده همگی می توانند به صورت انعطاف پذیر سفارشی شوند.
منبع پچ کوردهای استاندارد و سفارشی فیبر نوری با نوع اتصال، درجه فیبر، ساخت کابل، طول و بسته بندی مورد نیاز برای شبکه یا تجهیزات شما.
EVOLUX از پیکربندیهای LC، SC، FC، ST، MU، E2000، MPO/MTP و ترکیبی برای برنامههای فیبر تک{{1}حالت، چند حالته، سیمپلکس، دوبلکس و چند{2}}فیبری پشتیبانی میکند.
- گزینه های فیبر OS2 و OM1–OM5
- گزینه های پولیش کانکتور UPC، APC و PC
- مجموعه های سیمپلکس، دوبلکس و چند{0}}فیبر
- طرح های استاندارد، ترکیبی، شکسته و ناهموار
- بررسی طول سفارشی، ژاکت، برچسب زدن و بسته بندی
- پشتیبانی از نمونه، OEM و سفارش انبوه
01
از سال 2013
بیش از 10 سال تجربه در صنعت فیبر نوری.
02
OEM & CUSTOM
اتصالات سفارشی، انواع فیبر، طول و بسته بندی.
03
پیکربندی های چندگانه
گزینه های LC، SC، FC، ST، MPO/MTP و ترکیبی.
04
پشتیبانی 24 ساعته
بررسی سریع مشخصات و پاسخ نقل قول.
پچ سیم فیبر نوری سفارشی خود را بسازید
مشخصات مورد نیاز خود را انتخاب کنید یا BOM، نقاشی یا عکس محصول خود را برای بررسی برای ما ارسال کنید.
پچ کوردهای فیبر نوری LC، SC، FC و ST
گزینههای اتصال موجود عبارتند از: پچکوردهای فیبر نوری LC، پچکوردهای فیبر نوری SC، پچکوردهای فیبر نوری FC، پچکوردهای فیبر نوری ST، مجموعههای کابل MU، E2000 و ODC.
پچ کوردهای فیبر نوری MPO/MTP و هیبریدی
پچکوردهای فیبر نوری MPO، پچکوردهای فیبر نوری MTP، کابلهای شکست MPO/MTP و پچکوردهای فیبر هیبریدی مانند LC به SC، LC به FC و SC به ST را سفارشی کنید.
سیمپلکس، دوبلکس و ساخت کابل های خاص
سیمهای وصله فیبر سیمپلکس، سیمهای وصله فیبر دوبلکس، وصلههای فیبر uniboot، کابلهای بریکوت، کابلهای فنآوت، کابلهای فیبر نوری زرهدار و مجموعههای کابل فیبر نوری ضدآب را انتخاب کنید.
طول سفارشی، ژاکت، برچسب گذاری و بسته بندی
طول کابل، تعداد فیبر، طول شاخه، ژاکت PVC، LSZH، OFNR یا OFNP، رنگ کابل، برچسب های سفارشی، بارکدها و بسته بندی برچسب خصوصی- را مشخص کنید.
پچ کوردهای فیبر نوری تک حالته و چند حالته
پچکوردهای فیبر نوری تک حالته OS2 یا پچکوردهای فیبر نوری چند حالته OM1، OM2، OM3، OM4 و OM5 را در پیکربندیهای سیمپلکس، دوبلکس یا چند{6}}فیبر انتخاب کنید.
پچ کوردهای فیبر نوری OEM برای برنامه شما
پچ کابل های فیبر نوری سفارشی برای مراکز داده، شبکه های مخابراتی، سیستم های FTTH/PON، شبکه های سازمانی، تجهیزات صنعتی، سیستم های امنیتی و تجهیزات نوری OEM در دسترس هستند.
چگونه EVOLUX پچ کوردهای فیبر نوری قابل اعتماد تولید می کند؟
در EVOLUX، هر پچ کورد فیبر نوری بر اساس مشخصات تایید شده شما تولید می شود. از آماده سازی مواد گرفته تا آزمایش نوری و بسته بندی نهایی، فرآیند تولید ما به اطمینان از عملکرد ثابت، پیکربندی دقیق و تحویل قابل اعتماد برای پروژه های OEM، مخابرات، مرکز داده و FTTH کمک می کند.
تایید نیاز
EVOLUX نوع فیبر، ترکیب اتصال دهنده، پولیش، ساخت کابل، طول، کمیت، برچسب زدن و الزامات بسته بندی را قبل از شروع تولید بررسی می کند.
آماده سازی مواد
کابل های فیبر نوری، کانکتورها، فرول های سرامیکی، چکمه ها و لوازم جانبی مطابق با مشخصات تایید شده پچ کورد فیبر نوری تهیه می شوند.
آماده سازی کابل دقیق
هر کابل فیبر نوری با توجه به طول و ساختار کابل مورد نیاز اندازه گیری، برش، جدا شده و تمیز می شود.
خاتمه کانکتور و پولیش
EVOLUX کانکتورهای LC، SC، FC، ST، MPO/MTP و سایر کانکتورهای فیبر نوری را در پیکربندی های PC، UPC یا APC مونتاژ و صیقل می دهد.

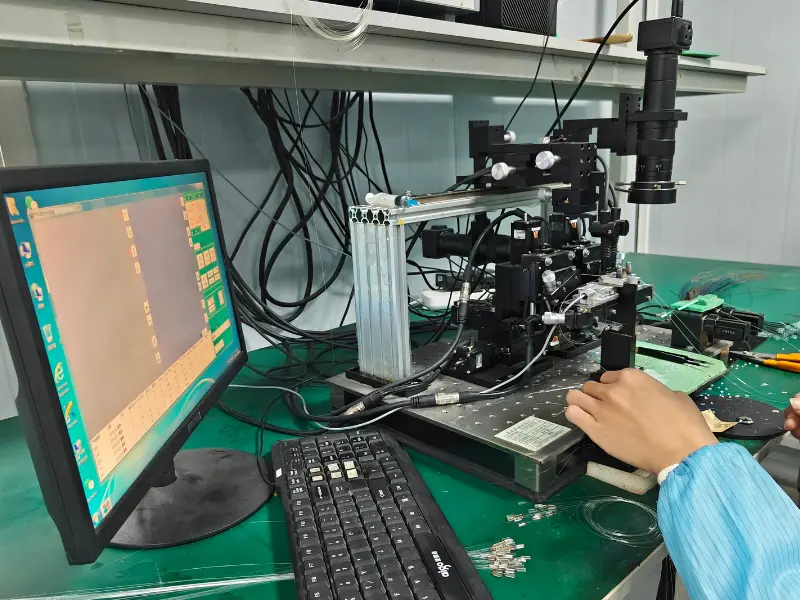

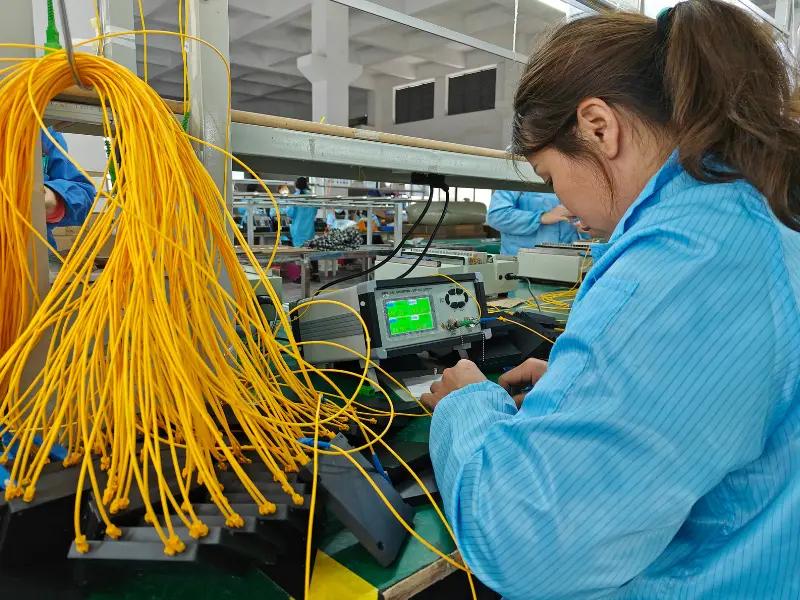

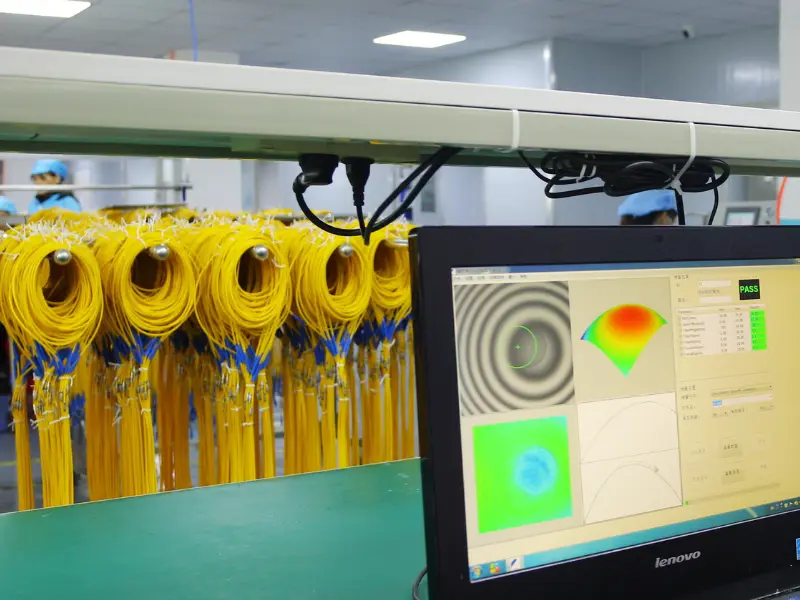

تست و بازرسی نوری
پچکوردهای فیبر نوری تمامشده از نظر تداوم نوری، وضعیت ظاهری{0}} انتهای رابط، قطبیت، ظاهر و دقت ابعادی مطابق با الزامات بازرسی تأیید شده بازرسی میشوند.
برچسب گذاری و بسته بندی سفارشی
EVOLUX از برچسبهای سفارشی، بارکدها، شناسایی کابل و گزینههای بستهبندی برای کمک به سادهسازی نصب، مدیریت موجودی و خرید مجدد پشتیبانی میکند.
فیبر{0}}وصله سیم فیبر نوری یک کابل فیبر-نوری است که در هر انتها دارای اتصالاتی است که به آن اجازه میدهد سریع و راحت به تجهیزات مخابراتی متصل شود. این به عنوان کابلکشی به سبک{3}}اینترکانکت شناخته میشود.
بر اساس مشخصات و استانداردهای مختلف، پچ کوردهای فیبر رایج را می توان از منظر حالت کابل فیبر، حالت انتقال، نوع ژاکت، نوع اتصال و نوع پولیش دسته بندی کرد.
حالت کابل فیبر: حالت تک یا چند حالته
حالت کابل های فیبر پچ نشان می دهد که چگونه پرتوهای نور در داخل فیبر حرکت می کنند. دو حالت کابل فیبر وجود دارد: حالت تک و چند حالته. سرب فیبر تک حالته فقط به یک حالت نور اجازه می دهد تا در طول خود با قطر بسیار نازک 8-10 میکرون عبور کند، بنابراین می تواند سیگنال ها را با سرعت های بسیار بالاتر با تضعیف کمتر حمل کند. هسته وصله سیم فیبر چند حالته بزرگتر است، معمولاً 50 یا 62.5 میکرون است که امکان انتقال حالت های نور متعدد را فراهم می کند. این در پنج نوع با سرعت یا فواصل مختلف پشتیبانی میشود: OM1 62.5 میکرون، OM2 50 میکرون، OM3 50 میکرون، OM4 50 میکرون و OM5 50 میکرون، که میتوانند با رنگهای استاندارد ژاکت متمایز شوند. از آنجایی که چندین مسیر نوری در کابل طی می شود، فاصله ای که پرش های فیبر چند حالته می توانند به آن برسند معمولاً کوتاه است. برای انتقال از راه دور در داخل ساختمان یا محوطه دانشگاه، پچ کوردهای فیبر چند حالته بهترین نوع مناسب هستند.
تعداد رشته های فیبر: سیمپلکس یا دوبلکس
با توجه به تعداد رشته های فیبر، پچ کورد فیبر سیمپلکس و دوبلکس وجود دارد. سیم پیچ فیبر سیمپلکس شامل یک رشته فیبر با یک کانکتور سیمپلکس در هر انتهای آن است. در حالی که پچ کورد فیبر دوبلکس از دو رشته شیشه یا پلاستیک با یک کانکتور دوبلکس (یا به عنوان دو کانکتور سیمپلکس در نظر گرفته می شود) تشکیل شده است.
نوع ژاکت: PVC یا LSZH
PVC و LSZH برای توصیف مواد ژاکت متداول طناب پچ فیبر استفاده می شود. پچ کابل های فیبر پوشیده شده با ژاکت PVC در دمای نصب معمولی انعطاف پذیر هستند. در مقایسه با پچکوردهای PVC، پچکوردهای LSZH سفتتر و انعطافپذیرتر هستند، اما حاوی ترکیب مقاوم در برابر شعله هستند که در صورت سوختن، بخارات سمی از خود ساطع نمیکند. پچ کورد فیبر نوری پی وی سی معمولاً برای کاربردهای داخلی مانند اجرای افقی از مرکز سیم کشی استفاده می شود. در حالی که کابل LSZH در مناطق بدون تهویه و در معرض دید عموم استفاده می شود، مانند مترو و تونل ها و همچنین برای اتاق هایی استفاده می شود که خروج سریع از آنها آسان نیست.
نوع اتصال: LC، SC، ST یا موارد دیگر
انواع کانکتورهای زیادی در پچ کابل های فیبر استفاده می شود مانند LC، SC، ST، MTP یا MPO. انواع کانکتورهای مختلف باید به رابط های مختلف متصل شوند، بنابراین بهتر است نوع رابط دستگاه هایی را که برای اولین بار استفاده می کنید تأیید کنید. اگر بر اساس معیارهای یکسان بودن کانکتور در هر طرف تقسیم شوند، می توان آنها را به{{2}وصله سیم فیبر نوع رابط و پچ کورد فیبر هیبریدی تقسیم کرد. پچکوردهای فیبر که در هر دو انتها نوع اتصال یکسانی دارند، شامل پچکورد فیبر LC به LC، پچکورد فیبر SC به SC و غیره است. اگر نوع پورت دستگاهها در هر دو طرف یکسان است، میتوانید همان-وصله سیم فیبر نوع رابط را انتخاب کنید، یا باید نوع ترکیبی را انتخاب کنید.
نوع پرداخت: PC، UPC یا APC
کانکتورهای فیبر نوری به اشکال مختلف طراحی و صیقل داده شده اند تا بازتاب عقب را به حداقل برسانند، که به ویژه در کاربردهای حالت تک مهم است. با توجه به انواع پولیش این کانکتور، پچ کوردهای فیبر PC، UPC و APC وجود دارد. امروزه نوع پولیش PC با نوع UPC جایگزین شده است. اینکه UPC یا APC را انتخاب کنید به برنامه واقعی شما بستگی دارد. از آنجایی که APC تلفات درج کمتری نسبت به UPC ارائه میکند، کابلهای پچ فیبر APC برای کاربردهای پهنای باند بالا و پیوندهای مسافت طولانی، مانند FTTx، شبکههای نوری غیرفعال (PON) و چندگانه تقسیم طول موج (WDM) کاربرد بیشتری دارند. در حالی که سیمهای پچ فیبر UPC برای سیستمهای نوری که حساسیت کمتری نسبت به از دست دادن درج دارند مانند تلویزیون دیجیتال و تلفن اعمال میشود.
مزایای پچ کوردهای فیبر
پهنای باند بزرگتر
کابل های فیبر نوری پهنای باند قابل توجهی را برای انتقال سیگنال فراهم می کنند و می توانند داده های بسیار بیشتری را نسبت به کابل های مسی با همان قطر حمل کنند. پهنای باند-محصول فاصله (BDP) رسانه انتقال برای مقایسه قابلیتها از این نظر استفاده میشود، و رسانههای با BDP بالاتر، هنگام ارسال پهنای باند یکسان داده، فاصله انتقال بیشتری خواهند داشت. هرچه BDP بالاتر باشد، ویدیوی فشرده نشده سریعتر و در فواصل بیشتر ارائه میشود، در حالی که دقیقاً با همان کیفیت سیگنال اصلی نمایش داده میشود. برای مثال، BDP استاندارد برای فیبر چند حالته 500 مگاهرتز/کیلومتر است، به این معنی که کابل فیبر چند حالته 500 متری میتواند 1 گیگاهرتز را انتقال دهد. BDP فیبر تک حالته بسیار بالاتر از فیبر چند حالته است که بالاتر از کابل مسی جفت تابیده است که بالاتر از کابل HDMI استاندارد است.
مسافت طولانی تر، سرعت بیشتر
از نظر فوتونها در مقابل الکترونها، نور کابلهای فیبر نوری تقریباً با سرعت دو{0}}سوم نور حرکت میکند، در حالی که الکترونهای کابلهای مسی به سختی به یک درصد از آن سرعت میرسند. این مزیت سرعت بسیار زیاد تأثیر شدیدی بر مسافت های بالقوه دارد. در حالی که کابلهای مسی عمدتاً به فاصله استاندارد 100-متری محدود میشوند، کابلهای فیبر نوری میتوانند محتوای پهنای باند بزرگ را در فواصل بسیار طولانی در قطر کوچک گسترش دهند. فیبر چند حالته می تواند این فاصله را برای یک سیگنال 4K HDMI به عنوان مثال سه برابر کند و بسته به نوع کابل، طول موج و بقیه شبکه، فیبر تک حالته می تواند همان سیگنال را تا 10 کیلومتر گسترش دهد.
مقاومت بالاتر
برخلاف روشهای انتقال{0}مس، کابلهای فیبر نوری فاقد اجزای فلزی هستند. در نتیجه، آنها از تداخل الکترو{2}}مغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) مصون هستند. علاوه بر این، کابلهای فیبر نوری در برابر تغییرات شدید درجه حرارت و رطوبت مصون هستند، که هر دو میتوانند مانع انتقال در کابلهای مسی شوند.
امنیت
از آنجایی که کابلهای فیبر نوری سیگنالهای الکتریکی را هدایت نمیکنند، تشخیص سیگنال دادهای که در حال انتقال است از راه دور غیرممکن است و تلاش برای دسترسی فیزیکی با نظارت قابل تشخیص است. این امنیت فیبر را به روش انتخابی انتقال برای صنایعی مانند دولت و بانک ها تبدیل می کند. از نظر ایمنی، کابلهای فیبر نوری در محیطهای خطرناک مانند کارخانههای شیمیایی و پالایشگاههای نفت خطری- ندارند.
کاربرد پچ کورد فیبر نوری
پچ کورد فیبر نوری جزء مهمی در ارتباطات راه دور است که برای انتقال داده ها از طریق فیبرهای نوری در فواصل طولانی استفاده می شود. این در اصل یک کابل با کانکتورهایی در دو سر است که برای اتصال دستگاه های نوری مانند روترها، سوئیچ ها و سرورها طراحی شده است. هدف اصلی پچ کورد فیبر نوری ارائه وسیله ای مطمئن و کارآمد برای انتقال داده ها با سرعت بالا است. با استفاده از سیگنال های نوری به جای سیگنال های الکتریکی، فناوری فیبر نوری امکان انتقال سریع تر و ایمن تر داده ها را فراهم می کند. این امر به ویژه در ارتباطات راه دور مهم است، جایی که مقادیر زیادی از داده ها باید سریع و دقیق منتقل شوند. پچکوردهای فیبر نوری در کاربردهای مختلف مخابراتی از جمله اتصالات اینترنتی، شبکههای تلفن، تلویزیون کابلی و مراکز داده ضروری هستند. آنها معمولاً در محیطهای مسکونی و تجاری برای برقراری{6}}اتصالات اینترنت پرسرعت و تسهیل انتقال سیگنالهای صوتی، تصویری و داده استفاده میشوند. در سالهای اخیر، تقاضا برای پچکوردهای فیبر نوری به دلیل نیاز روزافزون به انتقال سریعتر و مطمئنتر دادهها، به طور قابل توجهی افزایش یافته است. با ظهور فناوریهایی مانند محاسبات ابری، سرویسهای جریان، و اینترنت اشیا (IoT)، تقاضا برای پهنای باند بالاتر و تأخیر کمتر-در حال افزایش است. پچکوردهای فیبر نوری با فراهم کردن زیرساختهای لازم برای انتقال کارآمد دادهها، نقش مهمی در برآورده کردن این نیازها دارند. علاوه بر این، پچکوردهای فیبر نوری نیز در فناوریهای نوظهور مانند شبکههای 5G و شهرهای هوشمند استفاده میشوند. این فناوریها به سیستمهای ارتباطی قوی{14} و با ظرفیت بالا نیاز دارند که میتوان از طریق استفاده از سیمهای پچ فیبر نوری به آن دست یافت.
پچ کورد فیبر نوری برای اهداف شبکه، به ویژه برای اتصال دستگاه ها در یک شبکه محلی (LAN) استفاده می شود. این یک جزء ضروری در انتقال داده، صدا و سیگنال های ویدئویی در فواصل طولانی با سرعت بالا است. پچ کوردهای فیبر نوری از دسته ای از الیاف نازک و انعطاف پذیر شیشه ای یا پلاستیکی تشکیل شده اند که در یک غلاف محافظ قرار گرفته اند. این فیبرها قادر به انتقال داده با استفاده از سیگنال های نوری هستند که امکان انتقال سریعتر و مطمئن تر داده ها را در مقایسه با کابل های مسی سنتی فراهم می کند. پچ کورد به عنوان پلی بین دستگاه هایی مانند کامپیوتر، سوئیچ، روتر و سرورها عمل می کند و امکان ارتباط و تبادل اطلاعات بدون درز را فراهم می کند. در یک محیط LAN، پچکوردهای فیبر نوری معمولاً برای اتصال سوئیچهای شبکه به دستگاههای پایانی مانند رایانهها، چاپگرها و تلفنهای IP استفاده میشوند. آنها اتصال مستقیم و ایمن را فراهم می کنند و حداقل تداخل سیگنال و تداخل را تضمین می کنند. با افزایش تقاضا برای اینترنت پرسرعت-و تعداد فزاینده دستگاههای متصل، پچکوردهای فیبر نوری برای حفظ زیرساخت شبکه قوی و کارآمد بسیار مهم شدهاند. علاوه بر این، فناوری فیبر نوری مزایای متعددی نسبت به کابلهای مسی سنتی دارد. این ظرفیت پهنای باند بسیار بالاتری دارد، که امکان انتقال دادههای بیشتری را فراهم میکند و از خواستههای برنامههای کاربردی{10}پیشگیری پهنای باند پشتیبانی میکند. پچکوردهای فیبر نوری نیز در برابر تداخل الکترومغناطیسی مصون هستند و برای استفاده در مناطقی با نویز الکتریکی بالا یا در مجاورت کابلهای برق ایدهآل هستند.
پچ کورد فیبر نوری کابلی است که برای اتصال دو دستگاه یا جزء در یک شبکه فیبر نوری استفاده می شود. در درجه اول برای انتقال داده ها مانند صدا، ویدئو یا اطلاعات دیجیتال با سرعت بالا در فواصل طولانی استفاده می شود. در زمینه تصویربرداری پزشکی، پچ بند ناف فیبر نوری نقش مهمی در انتقال تصاویر در آندوسکوپی و سایر روش های پزشکی ایفا می کند.
تصاویری با کیفیت-با وضوح{{1} بالا ارائه میکند که به تشخیص دقیق و برنامهریزی درمان کمک میکند. قابلیتهای انتقال سریع-پچکوردهای فیبر نوری کمترین تأخیر و افت کیفیت تصویر را تضمین میکند و پزشکان را قادر میسازد تا در زمان انجام عمل تصمیمگیری کنند. علاوه بر این، پچ کوردهای فیبر نوری مزایای متعددی نسبت به کابلهای مسی سنتی در تصویربرداری پزشکی دارند. آنها در برابر تداخل الکترومغناطیسی مصون هستند، که به ویژه در محیط های پزشکی که در آن دستگاه های الکترونیکی مختلف وجود دارند، مهم است.
ژاکت
ژاکت پوشش خارجی کابل فیبر نوری است. در حالی که محافظت ارائه می دهد، هدف اصلی آن ایجاد قدرت نیست. در اصل، ژاکت همه اجزا را با هم نگه می دارد: اعضای استحکام آرامید و فیبر بافر شده که فیبر نوری را در بر می گیرد.
اعضای قدرت آرامید
نخ های آرامید الیافی قوی و مقاوم در برابر حرارت هستند. در مجموعه کابل فیبر نوری، اعضای استحکام آرامید استحکام کششی را از کانکتور و در سراسر کابل فراهم می کنند. به عنوان مثال، در طول فرآیند تولید، همانطور که کابل را روی کانکتور میکشید، اعضای استحکام آرامید به اطمینان از شکستن کابل و فیبر نوری شیشه کمک میکنند.
پوشش بافر روی فیبر
فیبر نوری شیشه ای با پوشش محافظ (بافر) در برابر آسیب تولید می شود. بسته به کاربرد پچ کورد، پوشش بافر می تواند انواع مختلفی از مواد باشد که به عنوان مثال در برابر دماهای بالا یا مقاومت در برابر آتش مقاومت نشان می دهد. بافر همچنین از الیاف پوشش داده شده آکریلات-در حین اکسترود شدن در ژاکت محافظت می کند و همچنین در صورت تمایل به عنوان یک "مهر" الیاف پوشش داده شده آکریلات قبل از اتصال یا اتصال عمل می کند.
فیبر نوری
فیبر نوری که از شیشه یا پلاستیک ساخته شده است، یک موجبر نوری است که از یک هسته حامل نور و روکش تشکیل شده است که نور را در هسته محبوس می کند. سیستم های ارتباطی فیبر نوری از انواع تک حالته یا چند حالته استفاده می کنند.
عواملی که باید قبل از انتخاب پچ کورد فیبر نوری در نظر بگیرید
مرحله 1: نوع رابط مورد نیاز خود را تعیین کنید
برای تعیین اینکه به چه کانکتوری نیاز دارید، باید پورت های دستگاهی را که قرار است وصل می کنید بررسی کنید و باید بدانید چه برنامه هایی از سیم استفاده می کنند. پچکوردهای فیبر نوری با کانکتورهای مختلفی برای اتصال به دستگاههای مختلف عرضه میشوند.
مورد بعدی که باید تعیین کنید این است که کدام حالت کابل فیبر پچ برای برنامه شما بهترین است. دو حالت موجود یک حالت- یا چند حالته هستند.
●کابل وصله فیبر نوری یک حالته-
میخواهید از یک کابل وصله فیبر نوری تک حالته-برای انتقال دادههای طولانی-استفاده کنید زیرا کابل فیبر نوری تک حالته به طور قابلتوجهی سریعتر از چند حالته است. حالت تک{4}}در هر بار تنها یک پرتو نور را حمل می کند که به لیزر اجازه می دهد در طول موج 1310-1550 نانومتر کار کند.
● وصله کابل فیبر نوری چند حالته
شما فیبر نوری چند حالته را برای برنامه هایی می خواهید که فواصل کوتاه تری دارند، مانند داخل یک ساختمان یا یک برنامه A/V در شبکه محلی. حداکثر طول برای کابل فیبر نوری حدود 400 تا 550 متر است. اما کابلهای چند حالته میتوانند چندین منبع نور را حمل کنند، که باعث میشود برای مسافتهای کوتاه بسیار کارآمد باشند.
مرحله 3: بین رشته های فیبر Simplex یا Duplex تصمیم بگیرید
پچ کوردهای فیبر نوری می توانند دو نوع رشته داشته باشند: سیمپلکس یا دوبلکس.
● سیمپلکس
یک کابل سیمپلکس دارای یک اتصال فیبر در هر انتهای کابل است. یک سر فرستنده است، سر دیگر گیرنده است و اینها برگشت پذیر نیستند. این معمولاً برای فرستندههای فیبر نوری دو جهته (BIDI) استفاده میشود. کابل های سیمپلکس هزینه کمتری دارند و می توانند با سرعت های بالاتر انتقال پیدا کنند.
● دوبلکس
رشتههای دوبلکس به دو کانکتور فیبر اجازه میدهند که در کنار هم با یک کانکتور فیبر دوتایی-به هم وصل شوند. یک رشته از یک طرف و رشته دیگر به سمت مخالف منتقل می کند. این یک مزیت بزرگ نسبت به سیمپلکس است زیرا می تواند داده های دو طرفه همزمان را انتقال دهد. اما نقطه ضعف دوبلکس این است که فقط دو دستگاه را به هم متصل می کند و برای اجازه دادن به دستگاه های اضافی به کانکتورهای اضافی نیاز خواهید داشت.
مرحله 4: طول کابل مورد نظر خود را انتخاب کنید
این بسیار ساده است. شما باید فاصله بین دستگاه های خود را بدانید و سپس طول کابل مورد نیاز خود را انتخاب کنید. طول کابل فیبر نوری بین 0.5 تا 50 متر است.
مرحله 5: ژاکت پولیش و کابل اتصال دهنده را انتخاب کنید
در نهایت، باید در مورد پولیش کانکتور و روکش کابل تصمیم بگیرید، که می تواند بر عملکرد کابل تأثیر بگذارد.
● کانکتور پولیش
دو نوع پولیش کانکتور وجود دارد: UPC یا APC. پولیش APC عملکرد بهتری را ارائه می دهد زیرا تلفات کمتر از کانکتور UPC است. بنابراین اگر برنامههای شما نسبت به از دست دادن برگشت حساس هستند و نیاز به سیگنالدهی با دقت بالایی دارند، ممکن است بخواهید یک پولیش APC داشته باشید. اما APC گرانتر از UPC است. می توانید پولیش کانکتور را از روی رنگ آن تشخیص دهید. کابل پچ APC معمولا سبز است، در حالی که کابل پچ UPC آبی است.
● ژاکت کابل
پچ کابل فیبر نوری در انواع مختلف ژاکت وجود دارد:
هالوژن کم دود صفر (LSZH): یک کاپشن ضد شعله{0}برای استفاده بین طبقات و ساختمانها ایدهآل است.
پلی وینیل کلراید (PVC): یک ژاکت سخت مقاوم در برابر سایش، اکسیداسیون، خوردگی و تخریب. هوای خوبی دارد و برای کابل کشی در فضای باز یا نیازهای کابل با طول عمر بالا ایده آل است.
Plenum نارسانا فیبر نوری (OFNP): این ژاکت ها همچنین ضد شعله هستند و تولید دود کمی دارند و آنها را برای برنامه های شبکه ای که در داخل دیوارها و پلنوم های هوا بدون مجرا اجرا می شوند ایده آل هستند.
کابل زرهدار: این ژاکتها از لولههای دوتایی و آستینهای فولادی استفاده میکنند که اجازه نور را نمیدهند و فشار خرد شدن بالایی دارند و برای کابلهای کف که میتوانند روی آنها پا بگذارند یا حتی جوندگان آنها را نیش بزنند، ایدهآل هستند.
حساس به خم شدن: این ژاکت ها دارای شعاع خمشی کوچک و مقاومت بالایی در برابر خمش-از دست دادن یا آسیب ناشی از آن هستند. این نوع پچ کورد برای برنامه های مرکز داده و FTTH و کابل کشی با چگالی بالا ساخته شده است.
نکاتی برای پچ کورد فیبر نوری
کابل های فیبر پچ را تمیز نگه دارید
طبق یک نظرسنجی صنعتی توسط یک شرکت بزرگ مخابراتی، آلودگی یکی از دلایل اصلی عیبیابی شبکههای نوری است. فیبرها به قدری شکننده هستند که وقتی توسط گرد و غبار یا سایر آلودگی ها پوشانده شوند، سیگنال نوری می تواند تخریب شود. علاوه بر این، ذرات فلزی پوشیده شده توسط بدنه و محفظه فیبر کانکتورهای فیبر نوری، فیبر را مسدود میکند، که باعث از دست رفتن سیگنال میشود، بنابراین در نهایت عملکرد شبکه را کاهش میدهد و ضرر بزرگی را برای مشاغلی که به شبکههای فیبر- متکی هستند، ایجاد میکند. به طور کلی، تمیز کردن فیبر نوری به تمیز کردن اتصالات فیبر اشاره دارد. چگونه از تمیز کردن اتصالات فیبر با استفاده از روش های صحیح اطمینان حاصل کنیم؟ دو روش اصلی تمیز کردن وجود دارد: تمیز کردن خشک و تمیز کردن مرطوب که هر کدام عملکردهای مختلفی را انجام می دهند. پاککنندههای فیبر{7}}نوع قرقره، پاککنندههای قلم، دستمالهای تمیزکننده فیبر، و سوابهای فوم، راهحلهای متداول تمیزکننده اتصال فیبر هستند.
کابل های فیبر پچ را به درستی ذخیره کنید
مهم نیست که کابل فیبر در حال استفاده یا خارج از استفاده باشد، یک نکته قابل توجه وجود دارد: کابل فیبر خود را بیش از حد خم نکنید یا کشش ندهید. معمولاً هنگام کار با کابل های فیبر نوری، افراد آنها را کشیده یا خم می کنند. به همین دلیل، بدترین حالت ممکن است فیبر آسیب ببیند. برخی از شکستگی های ناشی از خم شدن می تواند قابل مشاهده باشد، اما برخی از اتلاف ها ممکن است غیر قابل مشاهده باشد، مانند تغییر شکل فیبر میکروسکوپی ناشی از دمای بسیار پایین، جابجایی چند میلی متری ناشی از نقص بافر یا ژاکت، عملکرد ضعیف نصب یا عوامل دیگر. از آنجایی که چنین فقدانی مستقیماً با چشم انسان قابل مشاهده نیست، نادیده گرفته می شود و ممکن است با گذشت زمان اوضاع بدتر شود. در صورت اتلاف زیاد در هنگام تعویض پچ کوردهای فیبر، عناصر ضروری زیر نیاز به توجه دارند:
● مسیر کابل فیبر خود را با استفاده از ابزارها یا اجزای مناسب برای محافظت از فیبرها، مانند مدیران کابل افقی، طراحی کنید.
● کابلهای وصله فیبر را فراتر از حداقل شعاع خمش خم نکنید، بهویژه در آن فضاهای تنگ مناطق وصله فیبر با تراکم بالا-.
● مطمئن شوید که کانکتور فیبر به چیزی برخورد نکنید! از یک طرف، آن انتهای ممکن است ساییده یا شکسته شود. از طرف دیگر، شیشه شکسته در انتهای فیبر می تواند پوست کسی را برش دهد. استفاده از کلاهک های محافظ هنگام نگهداری یا کشیدن الیاف پیشنهاد می شود.
● در صورت نیاز به تجهیزاتی برای اندازه گیری و شناسایی هر گونه عیب مانند شکستگی کابل فیبر یا میرایی کلی، میکروسکوپ های OTDR و فیبر نوری توصیه می شود.
راهنمای نهایی سوالات متداول برای پچ کورد فیبر نوری
س: پچ کورد فیبر نوری برای چه استفاده می شود؟
س: آیا کابل فیبر نوری قابل وصله است؟
س: تفاوت بین پچ کورد و کابل چیست؟
س: معایب پچ کابل چیست؟
س: چند نوع پچ کورد فیبر وجود دارد؟
س: کابل پچ فیبر یا مسی کدام بهتر است؟
س: چرا به آن کابل پچ می گویند؟
س: آیا می توانم از کابل اترنت به عنوان کابل پچ استفاده کنم؟
س: کابل پچ چگونه به نظر می رسد؟
س: اگر پچ کورد فیبر نوری به موقع تمیز نشود چه اتفاقی می افتد؟
س: مزایای پچ کورد چیست؟
س: پچ کوردهای فیبر نوری معمولا چقدر دوام می آورند؟
س: حداکثر طول پچ کوردها یا جامپرها چقدر است؟
س: چرا پچ کوردهای فیبر نوری اینقدر گران هستند؟
س: چگونه سیم پچ فیبر نوری را آزمایش می کنید؟
س: آیا می توانم پچ کورد فیبر نوری آسیب دیده را تعمیر کنم؟
س: چگونه سیم پچ فیبر نوری خود را ذخیره کنم؟
س: حداقل شعاع خمش برای پچ کورد فیبر نوری چقدر است؟
س: حداکثر نرخ انتقال برای پچ کورد فیبر نوری چقدر است؟
س: تفاوت بین کانکتورهای LC و SC برای پچ کوردهای فیبر نوری چیست؟
به عنوان یکی از تولید کنندگان و تامین کنندگان پیشرو سیم پچ فیبر نوری در چین، ما به گرمی از شما استقبال می کنیم که سیم پچ فیبر نوری را در انبار در اینجا از کارخانه ما خریداری کنید. تمام محصولات سفارشی با کیفیت بالا و قیمت پایین هستند. برای لیست قیمت و نمونه رایگان، هم اکنون با ما تماس بگیرید.
