چگونه پچ کورد فیبر نوری SC را به دستگاه های شبکه متصل کنیم؟

به عنوان تامین کننده پچ کوردهای فیبر نوری SC، من به طور مستقیم شاهد افزایش تقاضا برای اتصالات شبکه با سرعت بالا و قابل اعتماد بوده ام. در این وبلاگ، من شما را از طریق فرآیند اتصال پچ کوردهای فیبر نوری SC به دستگاه‌های شبکه راهنمایی می‌کنم و اطمینان حاصل می‌کنم که بیشترین بهره را از زیرساخت فیبر نوری خود ببرید.

آشنایی با پچ کوردهای فیبر نوری SC

قبل از اینکه به فرآیند اتصال بپردازیم، ضروری است که بدانیم پچ کوردهای فیبر نوری SC چیست. SC مخفف Subscriber Connector، نوعی کانکتور فیبر نوری است که به دلیل مکانیزم چفت کردن فشار - کشش معروف است. این پچ‌کوردها برای اتصال دستگاه‌های شبکه مانند سوئیچ‌ها، روترها و سرورها به سیستم‌های کابل‌کشی فیبر نوری استفاده می‌شوند. آنها در طول های مختلف هستند و می توانند از نرخ داده های مختلف پشتیبانی کنند، که آنها را برای نیازهای مختلف شبکه همه کاره می کند.

آماده سازی قبل از اتصال

پچ کورد و دستگاه های شبکه را بررسی کنید

ابتدا پچ کورد فیبر نوری SC را به دقت بررسی کنید. به دنبال هر گونه آسیب قابل مشاهده، مانند بریدگی، پیچ خوردگی یا خم شدن کانکتورها باشید. یک پچ کورد آسیب دیده می تواند به طور قابل توجهی کیفیت سیگنال را کاهش دهد یا حتی باعث قطع کامل اتصال شود. همچنین، دستگاه‌های شبکه‌ای را که قصد دارید پچ کورد را در آنجا وصل کنید، بررسی کنید. اطمینان حاصل کنید که پورت های فیبر نوری تمیز و عاری از گرد و غبار یا زباله هستند.

ابزارهای لازم را جمع آوری کنید

برای اتصال موفق به چند ابزار نیاز دارید. یک کیت تمیزکننده فیبر نوری ضروری است. معمولاً شامل دستمال مرطوب بدون پرز، محلول تمیزکننده و یک سواب تمیزکننده است. علاوه بر این، ممکن است به یک میکروسکوپ بازرسی فیبر نوری برای بررسی سطح انتهایی کانکتورها برای وجود هرگونه آلودگی میکروسکوپی نیاز داشته باشید.

اتصال پچ سیم فیبر نوری SC

مرحله 1: کانکتورها را تمیز کنید

پچ کورد فیبر نوری SC را بردارید و کانکتورها را تمیز کنید. یک دستمال مرطوب بدون پرز را در محلول تمیز کننده آغشته کنید و به آرامی قسمت انتهایی کانکتور را پاک کنید. سپس، از یک سواب تمیز کننده برای حذف هر گونه زباله باقی مانده استفاده کنید. این فرآیند را برای پورت های فیبر نوری در دستگاه های شبکه تکرار کنید. تمیز کردن کانکتورها بسیار مهم است زیرا حتی یک ذره کوچک گرد و غبار می تواند باعث از دست دادن سیگنال شود.

مرحله 2: کانکتور را تراز کنید

برای جلوگیری از خم شدن یا فشار آوردن به فیبر، پچ کورد را توسط بدنه نگه دارید، نه خود کابل. کانکتور SC سیم پچ را با پورت فیبر نوری دستگاه شبکه تراز کنید. کانکتور SC دارای یک محفظه مربع شکل با مکانیزم فشار - کشش است. قبل از قرار دادن کانکتور مطمئن شوید که جهت گیری مناسبی دارد.

مرحله 3: رابط را وارد کنید

به آرامی کانکتور SC را به درگاه فیبر نوری فشار دهید تا زمانی که صدای کلیک را بشنوید. کلیک نشان می دهد که کانکتور به طور ایمن در جای خود قفل شده است. از اعمال نیروی بیش از حد خودداری کنید زیرا می تواند به کانکتور یا پورت آسیب برساند.

مرحله 4: اتصال را بررسی کنید

پس از وارد کردن کانکتور، اتصال را به صورت بصری بررسی کنید تا مطمئن شوید که به درستی قرار گرفته است. برای اندازه گیری قدرت سیگنال می توانید از فیبر نوری برق سنج نیز استفاده کنید. اگر قدرت سیگنال در محدوده قابل قبول باشد، اتصال به احتمال زیاد موفقیت آمیز است. در غیر این صورت، ممکن است لازم باشد کانکتورها را دوباره تمیز کنید یا مشکلات دیگر را بررسی کنید.

عیب یابی مشکلات رایج اتصال

از دست دادن سیگنال

اگر پس از اتصال کابل فیبر نوری SC SC با از دست دادن سیگنال مواجه شدید، ابتدا کانکتورها را دوباره بررسی کنید. ممکن است تعدادی آلاینده باقی مانده باشد که در طی فرآیند تمیز کردن حذف نشده اند. از میکروسکوپ بازرسی فیبر نوری برای بررسی قسمت انتهایی کانکتورها استفاده کنید. اگر آلودگی پیدا کردید، کانکتورها را دوباره تمیز کنید.

اتصال شل

اتصال شل نیز می تواند مشکلاتی ایجاد کند. اگر سیم پچ به طور ایمن در درگاه قفل نشده است، سعی کنید به آرامی آن را دوباره فشار دهید تا صدای کلیک را بشنوید. همچنین می توانید بررسی کنید که آیا مکانیسم قفل روی کانکتور به درستی کار می کند یا خیر.

سایر محصولات مرتبط فیبر نوری

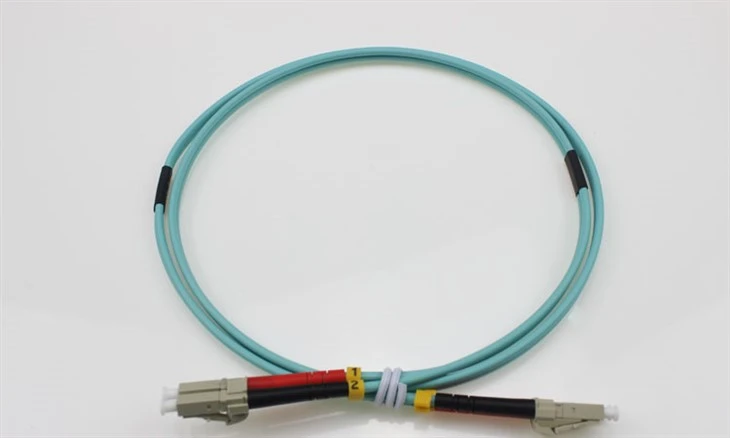

اگر به دنبال راه حل های فیبر نوری دیگری هستید، ما طیف گسترده ای از محصولات را نیز ارائه می دهیم. به عنوان مثال،جامپر فیبر نوری ال سییک انتخاب محبوب برای بسیاری از برنامه های کاربردی شبکه است. از LC (کانکتور Lucent) استفاده می کند که اندازه آن در مقایسه با کانکتور SC کوچکتر است و اغلب در برنامه های با چگالی بالا استفاده می شود.

یکی دیگر از محصولات این استMpo/mpo - om3 - 12f - 3.0mm - lszh - 1m. کانکتورهای MPO (Multi - Fiber Push - On) برای انتقال داده با سرعت بالا و چگالی بالا طراحی شده اند. آنها می توانند چندین فیبر را در یک کانکتور پشتیبانی کنند، که آنها را برای مراکز داده و سایر محیط های شبکه در مقیاس بزرگ ایده آل می کند.

ما هم داریمکابل نوری فعال 40 گرمی Qsfp+ (aoc). این کابل برای انتقال اطلاعات با سرعت بالا تا 40 گیگابیت در ثانیه مناسب است. اغلب در محاسبات با کارایی بالا و برنامه های کاربردی مرکز داده استفاده می شود.

نتیجه گیری

اتصال یک پچ کورد فیبر نوری SC به دستگاه های شبکه یک فرآیند نسبتا ساده است اگر مراحل مناسب را دنبال کنید. با بازرسی پچ کورد و دستگاه های شبکه، تمیز کردن کانکتورها و اطمینان از اتصال ایمن، می توانید به یک اتصال شبکه مطمئن و پرسرعت دست یابید. اگر با مشکلی مواجه شدید، در عیب یابی با استفاده از روش های توضیح داده شده در بالا تردید نکنید.
