چگونه می توان راندمان کوپلینگ اسپلیتر فیبر نوری PLC را بهبود بخشید؟

من به عنوان تامین کننده جداکننده های فیبر نوری PLC، اهمیت حیاتی راندمان کوپلینگ در این دستگاه ها را درک می کنم. راندمان کوپلینگ به نسبت توان نوری وارد شده به فیبرهای خروجی یک اسپلیتر به توان نوری ورودی به فیبر ورودی اشاره دارد. بهبود این کارایی برای اطمینان از عملکرد بهینه در سیستم های ارتباطی فیبر نوری ضروری است. در این پست وبلاگ، چند استراتژی موثر برای افزایش راندمان کوپلینگ یک شکاف کننده فیبر نوری PLC را به اشتراک خواهم گذاشت.

آشنایی با مبانی تقسیم کننده های PLC فیبر نوری

قبل از پرداختن به روش‌های بهبود راندمان کوپلینگ، داشتن درک اساسی از نحوه عملکرد جداکننده‌های فیبر نوری PLC بسیار مهم است. اسپلیتر PLC (مدار موج نور مسطح) یک دستگاه نوری غیرفعال است که سیگنال نوری ورودی را به سیگنال های خروجی متعدد تقسیم می کند. این به طور گسترده در شبکه های فیبر نوری، مانند سیستم های FTTH (Fiber to the Home) برای توزیع سیگنال های نوری به کاربران متعدد استفاده می شود.

راندمان کوپلینگ یک اسپلیتر PLC تحت تأثیر عوامل متعددی از جمله کیفیت فیبرهای نوری، دقت تراز در طول فرآیند تولید و شرایط محیطی است. با پرداختن به این عوامل، می توانیم راندمان کوپلینگ اسپلیتر را به میزان قابل توجهی بهبود دهیم.

انتخاب فیبرهای نوری با کیفیت بالا

کیفیت فیبرهای نوری استفاده شده در اسپلیتر PLC تأثیر مستقیمی بر راندمان کوپلینگ آن دارد. الیاف با کیفیت بالا میرایی کمتر، تطابق قطر میدان حالت بهتر و ناخالصی کمتری دارند. هنگام انتخاب فیبرهای نوری، مهم است که ویژگی های زیر را در نظر بگیرید:

• قطر میدان حالت (MFD): MFD فیبرهای ورودی و خروجی باید به خوبی مطابقت داشته باشد. تفاوت قابل توجه در MFD می تواند منجر به تلفات جفت شوندگی زیاد شود. به عنوان مثال، اگر MFD فیبر ورودی بسیار بزرگتر از فیبر خروجی باشد، بخش بزرگی از توان نوری به طور موثر به فیبر خروجی کوپل نمی شود.
• تضعیف: فیبرهای با میرایی کم ترجیح داده می شوند زیرا می توانند از دست دادن توان نوری را در حین انتقال به حداقل برسانند. فیبرهایی با تضعیف کمتر تضمین می کنند که مقدار بیشتری از توان نوری ورودی به پورت های خروجی اسپلیتر می رسد.
• روکش فیبر و کیفیت هسته: الیاف با روکش و قطر هسته یکنواخت و همچنین سطوح کم ناخالصی می توانند کارایی اتصال را بهبود بخشند. نقص در ساختار فیبر می تواند باعث پراکندگی و جذب سیگنال نوری و در نتیجه افزایش تلفات شود.

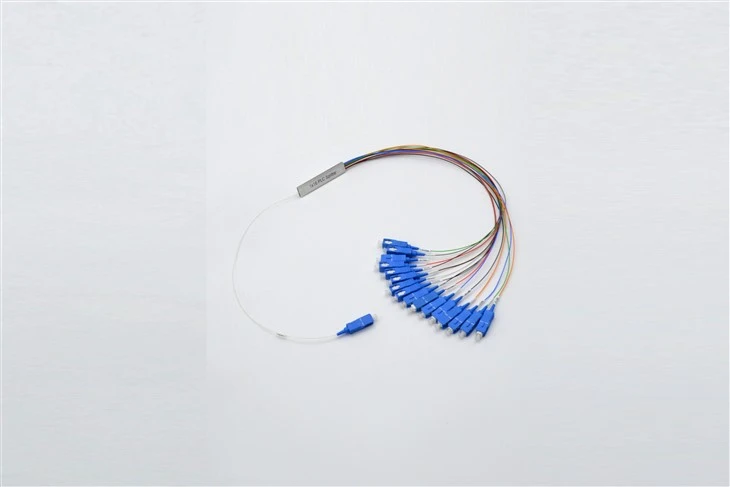

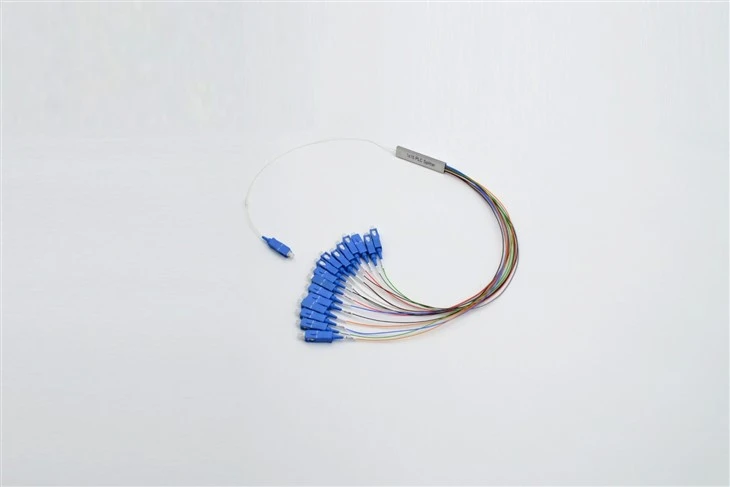

ما انواع فیبرهای نوری با کیفیت بالا را برای اسپلیترهای PLC خود از جمله ارائه می دهیمشکاف فیبر 1×2 Plc، مینی ماژول، Sc/APC،شکاف فیبر 1x16 Plc، لوله فولادی، فیبر برهنه 250 میکرومتر، Sc Upc، Singlemode، وشکاف فیبر نوری 1x32 Plc. این محصولات به گونه ای طراحی شده اند که بالاترین استانداردهای کیفیت و عملکرد را رعایت کنند.

تراز دقیق در حین ساخت

تراز دقیق فیبرهای نوری و تراشه PLC برای دستیابی به راندمان کوپلینگ بالا بسیار مهم است. در طول فرآیند تولید، می توان از تکنیک های تراز زیر استفاده کرد:

• تراز فعال: تراز فعال شامل نظارت بر توان نوری در پورت های خروجی در حالی که موقعیت فیبرها را نسبت به تراشه PLC تنظیم می کند. این روش امکان بهینه سازی بلادرنگ تراز را برای دستیابی به حداکثر راندمان کوپلینگ فراهم می کند. با استفاده از تجهیزات تراز دقیق، می توانیم اطمینان حاصل کنیم که الیاف با دقت چند میکرومتر در یک راستا قرار دارند.
• تراز منفعل: تراز غیرفعال برای قرار دادن الیاف و تراشه PLC به اتصالات مکانیکی و تلورانس‌های ساخت دقیق متکی است. اگرچه دقت کمتری نسبت به تراز فعال دارد، اما برای تولید انبوه مقرون به صرفه تر است. با این حال، طراحی دقیق و کالیبراسیون فیکسچرهای تراز غیرفعال برای به حداقل رساندن خطاهای تراز ضروری است.

فرآیند تولید ما تکنیک های تراز فعال و غیرفعال را برای اطمینان از بالاترین سطح دقت ترکیب می کند. ما از تجهیزات تراز پیشرفته و اقدامات کنترل کیفیت دقیق استفاده می کنیم تا تضمین کنیم که هر تقسیم کننده PLC با استانداردهای با کیفیت بالا مطابقت دارد.

کنترل شرایط محیطی

عوامل محیطی مانند دما، رطوبت و ارتعاش می توانند بر راندمان کوپلینگ یک اسپلیتر PLC تأثیر بگذارند. برای به حداقل رساندن تأثیر این عوامل می توان اقدامات زیر را انجام داد:

• کنترل دما: تغییرات دما می تواند باعث انبساط یا انقباض فیبرهای نوری و تراشه PLC شود که منجر به ناهماهنگی و افزایش تلفات کوپلینگ شود. با استفاده از محفظه های کنترل شده دما یا تکنیک های جبران حرارتی، می توانیم دمای عملیاتی پایداری را برای اسپلیتر حفظ کنیم.
• حفاظت در برابر رطوبت: رطوبت زیاد می تواند باعث تجمع رطوبت در سطح فیبرهای نوری و تراشه PLC شود و در نتیجه تضعیف و تلفات اتصال افزایش یابد. آب بندی اسپلیتر در یک محفظه مقاوم در برابر رطوبت و استفاده از مواد خشک کننده می تواند به محافظت از آن در برابر اثرات رطوبت کمک کند.
• جداسازی ارتعاش: لرزش می تواند باعث حرکت فیبرها نسبت به تراشه PLC شود که منجر به تغییرات هم ترازی و تلفات اتصال می شود. نصب اسپلیتر بر روی ارتعاش - جداسازی سکوها یا استفاده از مواد ضربه گیر می تواند تاثیر ارتعاش را کاهش دهد.

تعمیر و نگهداری و تست منظم

تعمیر و نگهداری و آزمایش منظم برای اطمینان از پایداری طولانی مدت راندمان کوپلینگ اسپلیتر PLC ضروری است. مراحل نگهداری و تست زیر را می توان انجام داد:

• بازرسی بصری: فیبرهای نوری و تراشه PLC را به صورت دوره ای برای هر گونه علائم آسیب، مانند ترک یا خراش بررسی کنید. اجزای آسیب دیده باید فوراً تعویض شوند تا از کاهش بیشتر راندمان کوپلینگ جلوگیری شود.
• تست توان نوری: برای اندازه گیری توان نوری ورودی و خروجی اسپلیتر از یک برق سنج نوری استفاده کنید. مقادیر اندازه گیری شده را با مشخصات مقایسه کنید تا تغییرات قابل توجهی در راندمان کوپلینگ تشخیص دهید. اگر راندمان کوپلینگ کاهش یافته باشد، ممکن است نیاز به بررسی بیشتر و عیب یابی باشد.
• تمیز کردن: کانکتورهای نوری و سطح تراشه PLC را تمیز نگه دارید. گرد و غبار و خاک می توانند روی این سطوح جمع شوند و باعث افزایش تضعیف و تلفات اتصال شوند. از ابزارها و محلول های تمیز کننده مناسب برای تمیز کردن قطعات به طور منظم استفاده کنید.

نتیجه گیری

بهبود راندمان کوپلینگ یک اسپلیتر فیبر نوری PLC یک هدف پیچیده اما قابل دستیابی است. با انتخاب فیبرهای نوری با کیفیت بالا، اطمینان از هم ترازی دقیق در حین ساخت، کنترل شرایط محیطی و انجام تعمیر و نگهداری و آزمایش منظم، می توانیم عملکرد اسپلیتر را به میزان قابل توجهی افزایش دهیم.

ما به عنوان یک تامین کننده پیشرو در تقسیم کننده های فیبر نوری PLC، متعهد هستیم که محصولات و راه حل های با بالاترین کیفیت را به مشتریان خود ارائه دهیم. محصولات ما مانندشکاف فیبر 1×2 Plc، مینی ماژول، Sc/APC،شکاف فیبر 1x16 Plc، لوله فولادی، فیبر برهنه 250 میکرومتر، Sc Upc، Singlemode، وشکاف فیبر نوری 1x32 Plc، برای پاسخگویی به نیازهای متنوع مشتریان ما طراحی شده اند.

اگر مایل به خرید اسپلیترهای فیبر نوری PLC ما هستید یا در مورد بهبود راندمان کوپلینگ سؤالی دارید، لطفاً برای بحث بیشتر و مذاکره در مورد خرید با ما تماس بگیرید. ما مشتاقانه منتظر همکاری با شما هستیم تا نیازهای ارتباطی فیبر نوری شما را برآورده کنیم.

مراجع

• قاتک، آجوی ک، و ک.تیاگاراجان. "الکترونیک نوری در ارتباطات مدرن." انتشارات دانشگاه کمبریج، 2009.
• ارشد، جان م. و م. یوسف جمال. "ارتباطات فیبر نوری: اصول و تمرین." آموزش پیرسون، 2013.
