سلام! من به عنوان تأمین کننده تقسیم کننده های فیبر نوری PLC ، اغلب در مورد چگونگی اندازه گیری پاسخ طیفی این دستگاه های nifty سؤال می کنم. بنابراین ، من فکر کردم که می خواهم برخی از بینش های این موضوع را به اشتراک بگذارم.

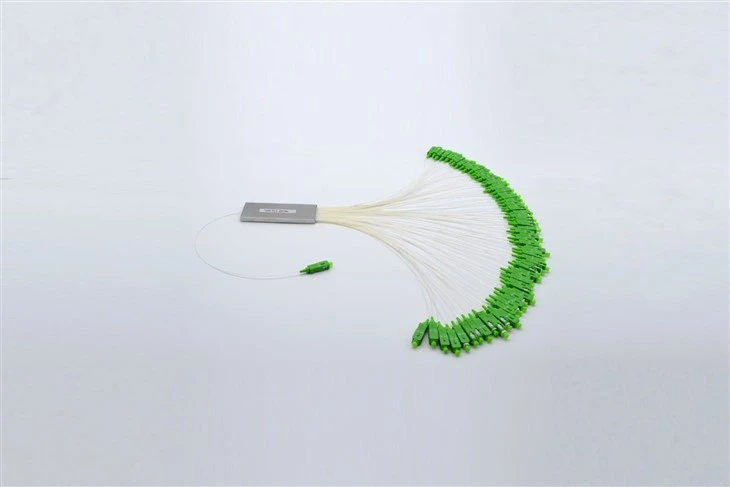

اول از همه ، بیایید بفهمیم شکاف فیبر نوری PLC چیست. این یک مؤلفه اصلی در شبکه های فیبر نوری است که برای تقسیم سیگنال نوری به چندین خروجی استفاده می شود. ما طیف وسیعی از این تقسیم کننده ها را ارائه می دهیم ، مانندشکاف فیبر 1x64 PLC ، لوله فولادی ، فیبر لخت 250 میکرومتر ، SC APC ، SingleMode،شکاف فیبر 1x16 PLC ، لوله فولادی ، فیبر لخت 250 میکرومتر ، SC UPC ، SingleMode، و1x4 plc فیبر نوری تقسیم کنندهبشر
چرا پاسخ طیفی را اندازه گیری می کنیم؟
اندازه گیری پاسخ طیفی یک شکاف PLC فیبر نوری بسیار مهم است. این به ما کمک می کند تا درک کنیم که چگونه تقسیم کننده در طول موج های مختلف انجام می شود. این مهم است زیرا در برنامه های واقعی جهانی ، سیگنال های فیبر نوری می توانند در طول موج های مختلف کار کنند. با دانستن پاسخ طیفی ، می توانیم اطمینان حاصل کنیم که شکاف در تنظیمات مختلف شبکه به خوبی کار خواهد کرد.
تجهیزات مورد نیاز
برای اندازه گیری پاسخ طیفی ، به چند قطعه اصلی تجهیزات نیاز دارید:
- منبع نور: یک منبع لیزر قابل تنظیم ایده آل است. این امکان را به شما می دهد تا طول موج نور را که به شکاف ارسال می شود ، تغییر دهید. به این ترتیب ، می توانید عملکرد تقسیم کننده را در طول موج های مختلف آزمایش کنید.
- سنج سنج: این دستگاه قدرت نور بیرون از هر درگاه خروجی شکاف را اندازه گیری می کند. برای به دست آوردن نتایج قابل اعتماد به یک متر برق با دقت بالا نیاز دارید.
- کابل های فیبر نوری: خوب - کابل های فیبر نوری با کیفیت برای اتصال منبع نور ، شکاف و کنتور برق ضروری هستند. برای جلوگیری از تلفات سیگنال اطمینان حاصل کنید که کابل ها به درستی خاتمه یافته اند.
روند اندازه گیری
- راه اندازی: ابتدا منبع لیزر قابل تنظیم را به درگاه ورودی شکاف فیبر نوری PLC با استفاده از کابل فیبر نوری وصل کنید. سپس با استفاده از کابل های فیبر نوری جداگانه ، هر درگاه خروجی شکاف را به یک متر برق وصل کنید.
- چک های اولیه: قبل از شروع اندازه گیری ، اطمینان حاصل کنید که تمام اتصالات ایمن هستند. برای اطمینان از کالیبراسیون صحیح آن ، کنتور برق را بررسی کنید. همچنین می توانید یک آزمایش سریع را با یک طول موج واحد انجام دهید تا مطمئن شوید که همه چیز همانطور که انتظار می رود کار می کند.
- طول موج: منبع لیزر قابل تنظیم را شروع کرده و آن را روی طول موج شروع دامنه اندازه گیری خود تنظیم کنید. به عنوان مثال ، ممکن است از 1260 نانومتر شروع کنید. قدرت را در هر درگاه خروجی با استفاده از کنتورهای برق اندازه گیری کنید. سپس طول موج را با یک مرحله کوچک افزایش دهید ، 1 نانومتر بگویید و اندازه گیری توان را در هر درگاه خروجی تکرار کنید. این کار را تا زمانی که به انتهای محدوده اندازه گیری خود برسید ، ادامه دهید ، که می تواند 1625 نانومتر باشد.
- ضبط داده ها: همانطور که قدرت را در هر درگاه موج و خروجی اندازه گیری می کنید ، داده ها را ضبط کنید. برای پیگیری مقادیر می توانید از یک صفحه گسترده یا یک نرم افزار ورود به سیستم استفاده کنید. این داده ها برای ترسیم منحنی پاسخ طیفی استفاده می شود.
- محاسبات: پس از داشتن تمام داده ها ، می توانید از دست دادن و یکنواختی درج برای هر طول موج محاسبه کنید. از دست دادن درج تفاوت بین قدرت ورودی و قدرت خروجی در طول موج خاص است. یکنواختی تفاوت بین حداکثر و حداقل قدرت خروجی در طول موج معین است.
ترسیم منحنی پاسخ طیفی
پس از جمع آوری تمام داده ها ، وقت آن است که منحنی پاسخ طیفی را ترسیم کنیم. می توانید از نرم افزاری مانند Excel یا نرم افزار تخصصی اندازه گیری نوری استفاده کنید. در محور X ، طول موج را ترسیم کنید ، و در محور y - از دست دادن درج یا قدرت خروجی را ترسیم کنید. این منحنی نمایش تصویری از نحوه عملکرد شکاف در طول موج های مختلف را به شما می دهد.
تجزیه و تحلیل نتایج
- از دست دادن: به مقادیر از دست دادن درج در طول موج های مختلف نگاه کنید. یک تقسیم کننده PLC فیبر نوری خوب باید از دست دادن کم در محدوده طول موج عملیاتی برخوردار باشد. از دست دادن زیاد درج می تواند مشکلات مربوط به شکاف را نشان دهد ، مانند کیفیت تولید ضعیف یا آسیب.
- یکسان بودن: مقادیر یکنواختی را بررسی کنید. یک قدرت خروجی یکنواخت در تمام درگاه های خروجی مطلوب است. اگر تفاوت زیادی در قدرت خروجی بین پورت ها وجود داشته باشد ، می تواند منجر به عدم تعادل سیگنال در شبکه شود.
- قله ها و غرق شدن: به دنبال هر قله یا غوطه وری در منحنی پاسخ طیفی باشید. قله ها می توانند اثرات رزونانس را نشان دهند ، در حالی که DIP ها می توانند ناشی از جذب یا تداخل باشند. این بی نظمی ها می توانند بر عملکرد شکاف تأثیر بگذارند و باید بیشتر مورد بررسی قرار گیرد.
نکاتی برای اندازه گیری دقیق
- شرایط زیست محیطی: محیط اندازه گیری را پایدار نگه دارید. دما و رطوبت می تواند بر عملکرد شکاف و تجهیزات اندازه گیری تأثیر بگذارد. سعی کنید اندازه گیری را در یک محیط کنترل شده انجام دهید.
- مدیریت کابل: اطمینان حاصل کنید که کابلهای فیبر نوری بیش از حد خم یا پیچ خورده نیستند. خم شدن کابل ها می تواند باعث از بین رفتن سیگنال شود و بر نتایج اندازه گیری تأثیر بگذارد.
- کالیبراسیون: برای اطمینان از اندازه گیری دقیق ، به طور مرتب منبع لیزر و کنتورهای لیزر قابل تنظیم را کالیبره کنید.
تضمین کیفیت
ما به عنوان یک تأمین کننده ، ما این اندازه گیری های پاسخ طیفی را در تمام تقسیم کننده های فیبر نوری PLC قبل از حمل آنها به مشتریان انجام می دهیم. این تضمین می کند که تقسیم کننده ها استانداردهای کیفیت مورد نیاز را رعایت می کنند. ما همچنین سوابق مفصلی از نتایج اندازه گیری برای هر شکاف را نگه می داریم ، که در صورت درخواست می تواند به مشتریان ارائه شود.
پایان
اندازه گیری پاسخ طیفی یک شکاف PLC فیبر نوری یک گام مهم در اطمینان از عملکرد آن در شبکه های فیبر نوری است. با دنبال کردن مراحل ذکر شده در بالا ، می توانید عملکرد تقسیم کننده را در طول موج های مختلف به طور دقیق اندازه گیری کنید. این که آیا شما یک نصب کننده شبکه ، مهندس یا به سادگی علاقه مند به فیبر نوری هستید ، درک نحوه اندازه گیری پاسخ طیفی به شما در تصمیم گیری آگاهانه هنگام انتخاب شکاف کمک می کند.
اگر در بازار اسپلیترهای فیبر نوری با کیفیت بالا هستید و می خواهید در مورد محصولات ما اطلاعات بیشتری کسب کنید ، احساس راحتی کنید تا برای مشاوره خرید به ما دسترسی پیدا کنید. ما در اینجا هستیم تا به شما کمک کنیم تا شکاف مناسب برای نیازهای خود را پیدا کنید.
منابع
- کتابچه راهنمای فناوری ارتباطات فیبر نوری
- استانداردهای اندازه گیری فیبر نوری
