معرفی محصول
کانکتور فیبر نوری MPO اولین نسل از کانکتور فیبر نوری چند هسته ای گیره{{0} است. کانکتور فیبر نوری MPO استانداردی برای معماران شبکه است که به تراکم نیاز دارند و برای زمان نصب کوتاه‌تر و همچنین زیرساخت کابل‌کشی ساده برای خود نیاز دارند.مراکز داده 40G/100G. کانکتورهای چند حالته MPO می‌توانند 12، 24 یا 72 فیبر را در یک فرول قرار دهند، این تراکم افزایش یافته جذابیت آن را، به‌ویژه در بازار مرکز داده محدود شده فضایی- تقویت کرده است.

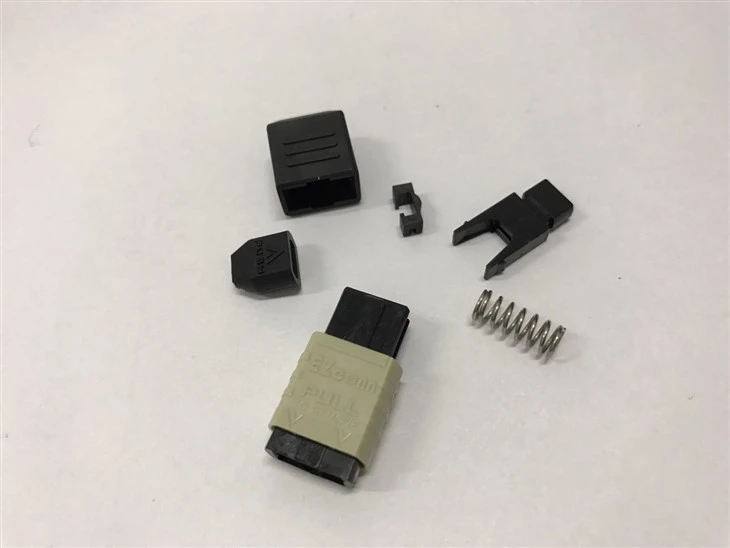

قطعات اتصال: درپوش گرد و غبار، محفظه بیرونی، مونتاژ فرول (A/B)، فنر، درپوش، حلقه پرچین، چکمه مشکی
رنگ های اختیاری: آبی، سبز، بژ، آبی، بنفش، سبز لیمویی (رنگ را می توان سفارشی کرد)
مشخصات محصول
|
Pپارامتر |
اس ام |
MM |
|
APC |
کامپیوتر |
|
|
Iاز دست دادن بخش |
حداکثر 0.35Db (نوع 00.15dB) |
حداکثر 0.35Db (نوع 00.15dB) |
|
Rضرر برگشتی |
بزرگتر یا مساوی 60 دسی بل |
|
|
Oطول موج در حال اجرا |
1310 نانومتر، 1550 نانومتر |
850 نانومتر، 1300 نانومتر |
|
Fاشتباه تمرکز |
کمتر یا مساوی با 1μm |
کمتر یا مساوی 4 میکرومتر |
ویژگی ها
از دست دادن کم درج و از دست دادن بازتاب عقب
تغییرپذیری خوب
ماندگاری خوب
پایداری دمای بالا
استاندارد: Telcordia GR-326-CORE
محل استقرار اتصالات فیبر چند{0}MPO
اپتیک موازی 40G/100G در مراکز داده
معماری‌های مدرن ستون فقرات-و-برگی برای رسیدن به سرعت‌های 40 گیگابیت و 100 گیگابیت به انتقال نوری موازی متکی هستند.یک کانکتور MPO چند-فشار فیبر- برای نوری موازیتا شش جامپر دوبلکس جداگانه را با یک رابط جایگزین می‌کند،-زمان اتصال متقاطع را کاهش می‌دهد و ازدحام کابل بین سوئیچ‌های بالای--راک و لایه‌های تجمع را کاهش می‌دهد.
سیستم‌های کابل‌کشی ساختاری-چگالی بالا
ماژول‌های نوار کاست از قبل خاتمه‌یافته، رابط‌های چند فیبر MPO را به درگاه‌های دوبلکس LC یا SC تبدیل می‌کنند.یک کانکتور MPO 12 هسته ای برای یکپارچه سازی ماژول کاستمستقیماً با نوار داخلی پانل جفت می‌شود و ابزار را فعال می‌کند-به‌کارگیری رایگان و کاهش کار در{1}}پیوند فیوژن در سایت.
MTP/MPO کاست و پچ-Panel Cross{1}}اتصال می‌کند
ماژول‌های نوار کاست از قبل خاتمه‌یافته، رابط‌های چند فیبر MPO را به درگاه‌های دوبلکس LC یا SC تبدیل می‌کنند. یک کانکتور MPO 12-هسته ای برای ادغام ماژول کاست مستقیماً با نوار داخلی پانل متصل می شود و امکان استقرار رایگان ابزار-و کاهش کار اتصال فیوژن در محل را فراهم می کند.
پیوندهای ستون فقرات پردیس سازمانی
شبکه‌های دانشگاه، بیمارستان و پردیس شرکت‌ها اغلب دارای تنه‌های ساختمانی طولانی- هستند که ده‌ها رشته فیبر را حمل می‌کنند. استقرار یک اتصال دهنده تنه MPO دارای رتبه بندی Telcordia GR-326-CORE، این رشته ها را در یک نقطه جفت گیری واحد در هر ورودی ساختمان یکپارچه می کند و تعداد کانکتورها و بار کاری بازرسی مربوطه را کاهش می دهد.
پخش، رسانه و مرحله{0} اجرای فیبر تولید
در بیرون{0}}کامیون های پخش و پخش زنده-طبقه های تولید رویداد مستلزم راه اندازی سریع و از بین بردن پیوندهای فیبر چند کاناله-می باشد. یک{4}}کانکتور MPO قابل نصب میدانی با مکانیزم گیره-به تکنسین‌ها اجازه می‌دهد تا 12 یا 24 فیبر را به‌طور همزمان جفت کنند و از فیدهای HD/4K چند دوربین- بدون وصله تکی{10} فیبر پشتیبانی کنند.
سوالات متداول
Q1: این کانکتور MPO از چند هسته فیبر در یک فرول پشتیبانی می کند؟
پاسخ: این رابط در پیکربندی‌های 12-هسته‌ای، ۲۴-هسته‌ای و ۷۲ هسته‌ای موجود است. هر یک از انواع، تمام فیبرها را در یک فرول MT قالب‌گیری شده با دقت قرار می‌دهد و یک کانکتور نوری چند هسته‌ای MPO را قادر می‌سازد تا چندین رابط سیمپلکس یا دوبلکس را در یک چرخه جفت‌گیری واحد جایگزین کند.
Q2: آیا این کانکتور MPO با فیبر تک حالته و چند حالته سازگار است؟
ج: بله. نسخه تک حالته در هر دو نوع پولیش APC و PC ارائه می شود که در 1310 نانومتر و 1550 نانومتر کار می کنند، در حالی که نسخه چند حالته در 850 نانومتر و 1300 نانومتر کار می کند. هم مرکز بودن فرول کمتر یا مساوی 1 میکرومتر برای تک حالته و کمتر یا مساوی 4 میکرومتر برای چند حالته نگه داشته می‌شود، که از همسویی ثابت در هر دسته فیبر اطمینان می‌دهد.
Q3: چه ضرر درج و ضرر بازگشتی را می توانم انتظار داشته باشم؟
پاسخ: حداکثر تلفات درج 0.35 دسی بل به ازای هر جفت جفت، با مقدار معمولی حدود 0.15 دسی بل است. تلفات برگشتی در واحدهای تک حالته{3}} APC به بیشتر یا مساوی 60 دسی بل می رسد. این ارقام کانکتور را به عنوان یک رابط MPO کم تلفات برای پیوندهای اپتیک موازی 40G و 100G مناسب می‌سازد که در آن‌ها حاشیه‌های بودجه اهمیت دارند.
Q4: این کانکتور با چه استانداردی مطابقت دارد؟
پاسخ: تولید و آزمایش از مشخصات Telcordia GR-326-CORE پیروی می کند، استاندارد قابلیت اطمینان شناخته شده در صنعت برای اتصالات فیبر نوری تک حالته و چند حالته. انطباق استقامت محیطی، دوام مکانیکی و عملکرد نوری را تحت سیکل حرارتی پوشش می دهد.
Q5: آیا می توان از این کانکتور در استقرار فرستنده گیرنده 40G QSFP+ و 100G QSFP28 استفاده کرد؟
A: به طور خاص برای آن برنامه ها طراحی شده است.یک کانکتور MPO 12 فیبر برای ماژول های فرستنده گیرنده QSFP با مخزن فیبر چند{0} در داخل اپتیک استاندارد QSFP+ SR4 و QSFP28 SR4 جفت می شود و خطوط موازی مورد نیاز برای اترنت 40 گیگابیتی و 100 گیگابیتی را فراهم می کند.
Q6: چه رنگ‌هایی برای تشخیص قطبیت و نوع فیبر{1}} موجود است؟
A: گزینه های رنگ استاندارد شامل آبی، سبز، بژ، آبی، بنفش و سبز لیمویی است. همچنین می‌توان در صورت درخواست، رنگ‌های مسکن سفارشی تولید کرد تا با طرح کدگذاری رنگ{1} سایت شما برای مدیریت نوع فیبر یا قطبیت هماهنگ شوند.
Q7: اجزای اصلی این کانکتور MPO چیست؟
A: مجموعه شامل یک کلاه گرد و غبار، محفظه بیرونی، مجموعه فرول (جهت کلید A/B)، فنر، درپوش، حلقه پرچ و چکمه است. هر جزء برای چرخه‌های جفت‌گیری مکرر طراحی شده است، در حالی که دقت هم‌ترازی مورد نیاز در یک مجموعه اتصال چند فیبر-چگالی بالا حفظ می‌شود.
Q8: این کانکتور تحت دمای شدید چگونه عمل می کند؟
پاسخ: محصول برای عملیات پایداری-درجه حرارت بالا- مطابق با الزامات زیست محیطی GR-326-CORE طراحی شده است. این یک کانکتور MPO پایدار در دما را برای زیرساخت های مخابراتی مناسب برای دفاتر مرکزی، کابینت های فضای باز و اتاق های تجهیزات می کند که در آن شرایط محیطی در نوسان است.
Q9: حداقل مقدار سفارش برای OEM یا خرید عمده چقدر است؟
A: MOQ بر اساس تعداد هسته و نوع پولیش متفاوت است. برای دریافت قیمت سفارشات انبوه اتصال دهنده فیبر MPO، از جمله نام تجاری سفارشی، برچسب‌گذاری خصوصی، و الزامات بسته‌بندی، با تیم فروش ما در sales@evoluxfiber.com تماس بگیرید.
Q10: چگونه باید قبل از جفت شدن، صورت انتهای فرول MPO-را تمیز کنم؟
A: از a استفاده کنیدابزار تمیز کردن نوع قرقره اختصاصی MPO/MTP{0}}نوع یا کاست- که سطح کامل فرول مستطیلی را در یک گذر می پوشاند. پاک کننده های ساده سیمپلکس استاندارد طراحی شده برای کانکتورهای LC یا SC نمی توانند به صورت همزمان به تمام سطوح فیبر انتهایی- دسترسی پیدا کنند و نباید در فرول های چند فیبر- استفاده شوند.
