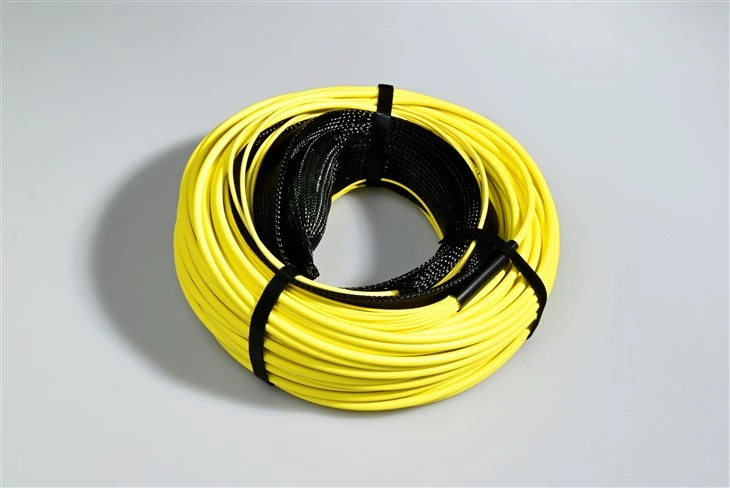

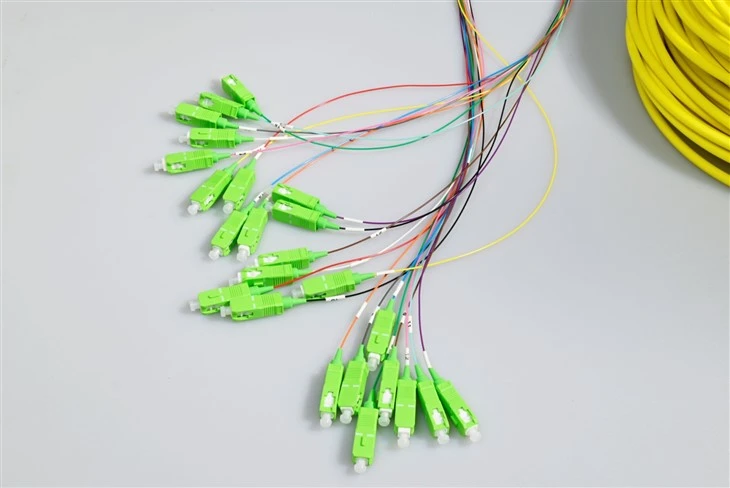

پچ کورد فیبر نوری 12 هسته ای SC APC چیست؟
پچ کورد فیبر نوری 12 هسته ای SC APC 12 فیبر با کد رنگی را در یک کابل منفرد بسته بندی می کند که بااتصالات SC APCدر هر دو انتها فرول زاویه دار 8-درجه تلفات بازگشتی بیشتر یا مساوی 60 دسی بل-را برآورده می‌کند که الزامات بازتابی دقیق GPON OLT، هدندهای CATV و سیستم‌های DWDM را برآورده می‌کند. این مجموعه که در گزینه‌های Singlemode OS2 (پیش‌فرض) و چند حالته OM1–OM5 موجود است، دوازده جامپر مجزا را با یک کابل سازمان‌یافته جایگزین می‌کند، و به هم ریختگی کابل را کاهش می‌دهد و سرعت استقرار را افزایش می‌دهد.
مشخصات کلیدی
| پارامتر | واحد | FC، SC، LC/ سیم فیبر زرهی | ST، MU | MT-RJ، MPO | E2000 | ||||||||
| اس ام | میلی‌متر | اس ام | میلی‌متر | اس ام | میلی‌متر | اس ام | |||||||
| کامپیوتر | یوپی‌سی | زره‌پوش نفر بر | کامپیوتر | کامپیوتر | یوپی‌سی | کامپیوتر | کامپیوتر | یوپی‌سی | کامپیوتر | کامپیوتر | زره‌پوش نفر بر | ||
| از دست دادن درج (معمولی) | دسی بل | کمتر یا مساوی 0.3 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.3 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.3 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.3 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.3 | کمتر یا مساوی 0.3 |
| ضرر برگشتی | دسی بل | بزرگتر یا مساوی 45 | بزرگتر یا مساوی 50 | بزرگتر یا مساوی 60 | بزرگتر یا مساوی 30 | بزرگتر یا مساوی 45 | بزرگتر یا مساوی 50 | بزرگتر یا مساوی 30 | بزرگتر یا مساوی 45 | بزرگتر یا مساوی 50 | بزرگتر یا مساوی 35 | بزرگتر یا مساوی 55 | بزرگتر یا مساوی 75 |
| طول موج عملیاتی | نانومتر | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| قابلیت مبادله | دسی بل | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | ||||||||
| لرزش | دسی بل | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | ||||||||
| دمای عملیاتی | درجه | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| دمای ذخیره سازی | درجه | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| قطر کابل | میلی متر | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
راه حل های اتصال
دفتر مرکزی FTTH: OLT → PLC Splitter
همه 12 کانال بین کارت خط OLT و پورت های ورودی اسپلیتر را در یک کشش وصله کنید، و در هر کانال GPON/XGS-PON، افت برگشتی بیشتر از یا برابر با 60 دسی بل را حفظ کنید.
CATV Headend: فرستنده → توزیع
پیوندهای فیبر RF آنالوگ-روی-برای حفظ CNR و به حداقل رساندن اعوجاج CSO به تلفات برگشتی بیشتر یا مساوی 60 دسی بل نیاز دارند. این مجموعه APC 12 فیبر عملکرد فرستنده هدند را در حد مشخصات نگه می دارد.
DWDM / نوری منسجم: Mux/Demux Patching
با پورت‌های APC در ماژول‌های DWDM mux/demux مطابقت دارد، و تضمین می‌کند که هر کانال طول موج منسجم 100G/400G با بودجه تلفات برگشتی مطابقت دارد.
فرانت‌هاول 5G: توزیع BBU → RRU
اتصالات متقابل SC APC-در پانل‌های 5G C{2}}RAN ODF را برای توزیع فیبر CPRI/eCPRI ساده می‌کند.
ویژگی ها
بزرگتر یا مساوی 60 دسی بل تلفات برگشتی
فرول سرامیکی زیرکونیایی با زاویه 8 درجه، نور منعکس شده را به داخل روکش هدایت می کند - 10 دسی بل بهتر از UPC. از GPON OLT ها، فرستنده های CATV و فرستنده های منسجم DWDM در برابر بازتاب های برگشتی بی ثبات کننده محافظت می کند.
12-تجمیع فیبر
دوازده فیبر کدگذاری شده{1}TIA{1}}598 رنگ- در یک مجموعه، پر شدن سینی کابل را تا 70% کاهش می‌دهد، مسیریابی قفسه‌ها را ساده می‌کند و جریان هوا را در دفاتر مرکزی با محدودیت فضا بهبود می‌بخشد.
قابلیت اطمینان بالا و محدوده دمای گسترده
محفظه پلاستیکی دقیق و تقویت نخ آرامید استحکام کششی بیشتر یا برابر با 100 نیوتن را تضمین می کند. عملکرد پایدار در دمای عملیاتی -40 درجه تا +75 درجه، پشتیبانی از بیش از یا مساوی 500 چرخه جفت گیری بدون تخریب.
100٪ به ازای هر{1}} هسته آزمایش شده است
همه 12 فیبر به صورت جداگانه برای IL و RL در 1310 نانومتر و 1550 نانومتر آزمایش شدند. گزارش‌های آزمایشی هسته‌ای به‌ازای هر{4}}رایگان برای قابلیت ردیابی استقرار حامل-درج شده است.
برای شبکه‌های حساس به عقب-انعکاس- طراحی شده است
در مواردی که تلفات برگشتی بیشتر از یا مساوی 60 دسی بل الزامی است-GPON، CATV، DWDM، اپتیک همدوس{2}}وصله کورد 12{4}} SC APC عملکرد درجه APC را در یک کابل یکپارچه ارائه می‌کند.
سناریوهای کاربردی
GPON / XGS-PON
- OLT → وصله تقسیم کننده PLC با تلفات برگشتی بیشتر یا مساوی 60 دسی بل
- توزیع فیبر با چگالی بالا-در دفاتر مرکزی FTTH
- نسل بعدی سیستم‌های PON 25G/50G
CATV آنالوگ و دیجیتال
- فرستنده سر و وصله EDFA
- پیوندهای RF-روی-فیبر که به اعوجاج کم CSO/CTB نیاز دارند
- اتصالات مسیر معکوس{0} RFoG
DWDM و حمل و نقل منسجم
- وصله پورت DWDM / CWDM mux/demux APC
- اتصال فرستنده گیرنده منسجم 100G/400G
- مترو و مسافت طولانی- تک حالته در 1310/1550 نانومتر
5G Fronthaul و تست
- BBU{0}}به-توزیع فیبر RRU (CPRI / eCPRI)
- کابل های راه اندازی OTDR و سیم های مرجع
- پایان کارخانه-بازرسی چهره و آزمایش پذیرش
سوالات متداول
س: "APC" به چه معناست و چرا اهمیت دارد؟
A: APC مخفف تماس فیزیکی زاویه دار است. صفحه انتهایی- فرول با زاویه 8-درجه صیقلی شده است که به جای برگشت به سمت منبع، نور سرگردان را به داخل روکش منعکس می‌کند. با این کار تلفات برگشتی بیشتر یا مساوی 60 دسی بل-10 دسی بل بهتر از اتصال دهنده های UPC صیقلی مسطح است. سیستم‌هایی مانند GPON، CATV و DWDM به APC نیاز دارند تا از افت کیفیت سیگنال جلوگیری کند.
س: آیا می توانم SC APC را به آداپتور SC UPC وصل کنم؟
A: خیر. فرول زاویه دار نمی تواند تماس مناسبی با یک فرول UPC مسطح ایجاد کند و باعث از دست دادن بیش از حد 2-3 دسی بل و آسیب احتمالی فرول شود. همیشه APC سبز را با APC سبز مطابقت دهید. اگر نیاز به پل زدن درگاه های APC و UPC دارید، از یک پچ کورد هیبریدی اختصاصی استفاده کنید. برای جزئیات بیشتر در مورد سازگاری کانکتور SC، به وبلاگ ما مراجعه کنید:آیا پچ کورد فیبر نوری SC با انواع دیگر کانکتورها سازگار است؟
س: چه تفاوتی با پچ کورد SC چند حالته 12 هسته ای دارد؟
A: تفاوت کلیدی در جلا دهنده اتصال و کاربرد هدف است. این نسخه SC APC از فرول‌های زاویه‌دار 8 درجه (بیشتر یا مساوی 60 دسی‌بل تلفات برگشتی) استفاده می‌کند که عمدتاً برای سیستم‌های تک حالته حساس به back-reflection-GPON، CATV، DWDM طراحی شده‌اند. راپچ کورد چند حالته SCاز فرول‌های صاف{{0}(PC/UPC) (بیشتر یا مساوی 30 تا 50 دسی بل) استفاده می‌کند که برای برنامه‌های کاربردی چند حالته کوتاه- مانند شبکه‌های محلی سازمانی و ذخیره‌سازی SAN بهینه شده است.
س: چه ضرر درج و ضرر بازگشتی را باید انتظار داشته باشم؟
A: هر کانکتور SC APC افت ورودی کمتر یا مساوی 0.3 دسی بل (معمولاً 0.15-0.20 دسی بل) و تلفات برگشتی بیشتر یا مساوی 60 دسی بل را به دست می آورد. هر هسته قبل از ارسال در 1310 نانومتر و 1550 نانومتر آزمایش می شود. گزارش‌های تست هسته‌ای بدون هزینه اضافی ارائه می‌شوند. برای کسب اطلاعات بیشتر در مورد چگونگیکاهش تلفات درج در کانکتورهای فیبر نوری، وبلاگ ما را بررسی کنید.
س: آیا این در حالت چند حالته نیز موجود است؟
ج: بله. در حالی که OS2 تک حالته پیکربندی استاندارد برای SC APC است، گزینه های چند حالته (OM1–OM5) نیز در صورت درخواست در دسترس هستند. با این حال، SC APC در درجه اول در سیستم های تک حالته استفاده می شود. برای کاربردهای چند حالته، کابل وصله چند حالته 12 هسته ای SC UPC ما ممکن است مناسب تر باشد.
س: آیا می توانم کانکتورهای هیبریدی یا طول سفارشی سفارش دهم؟
ج: بله. پیکربندی های ترکیبی (SC APC به LC APC، FC APC، و غیره) و طول های سفارشی (0.5 متر تا 30 متر +) پشتیبانی می شوند. گزینه های ژاکت شامل LSZH، PVC، OFNR و OFNP است. برای دریافت قیمت سفارشی با مشخصات خود با ما تماس بگیرید.
س: چگونه باید کانکتورهای SC APC را تمیز کنم؟
A: قبل از هر اتصال با یک میکروسکوپ فیبری (200×/400×) بررسی کنید. با یک{3}}پاک‌کن قلمی یک کلیک برای فرول‌های 2.5 میلی‌متری تمیز کنید، یا از دستمال‌های پرز-رایگان IPA و سپس دستمال‌های خشک استفاده کنید. هرگز به نوک فرول دست نزنید. آلودگی روی سطح زاویه دار می تواند عملکرد IL و RL را کاهش دهد.
