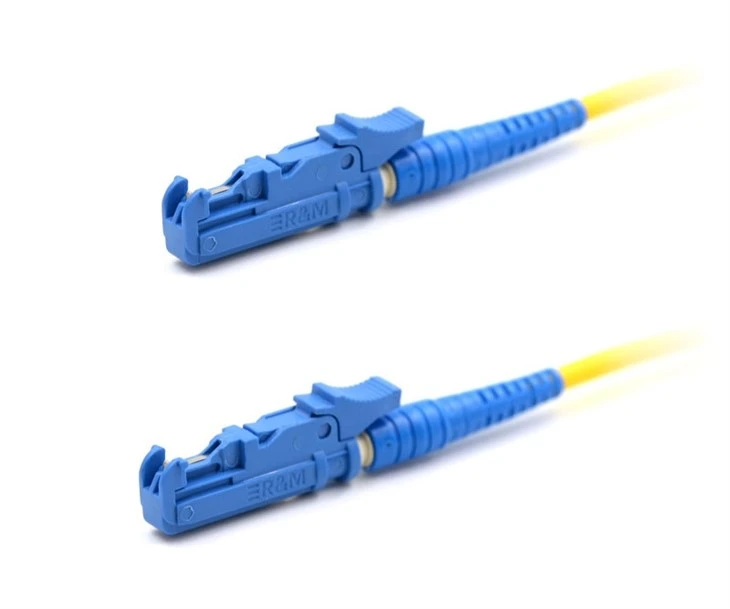

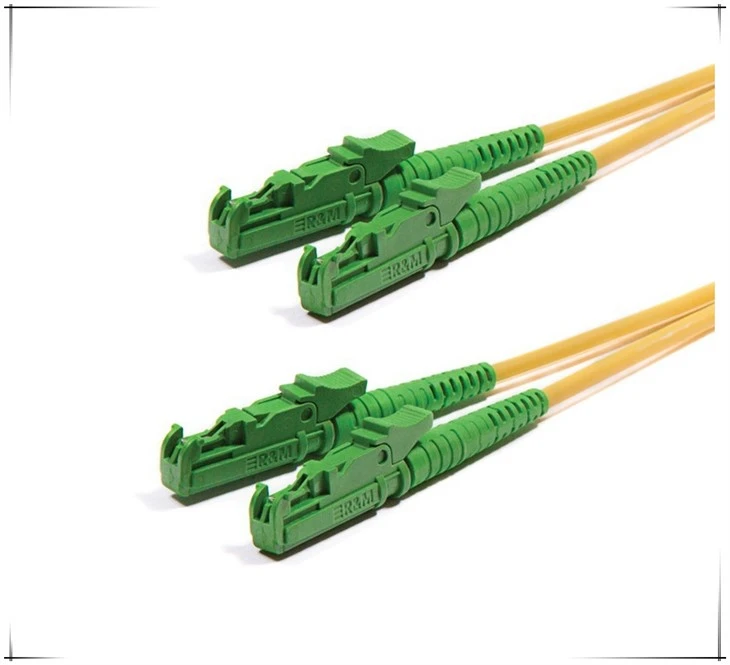

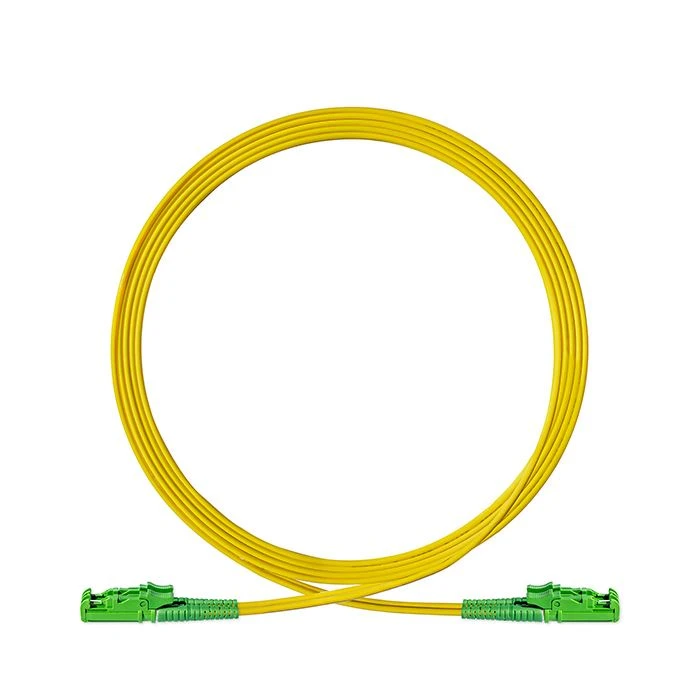

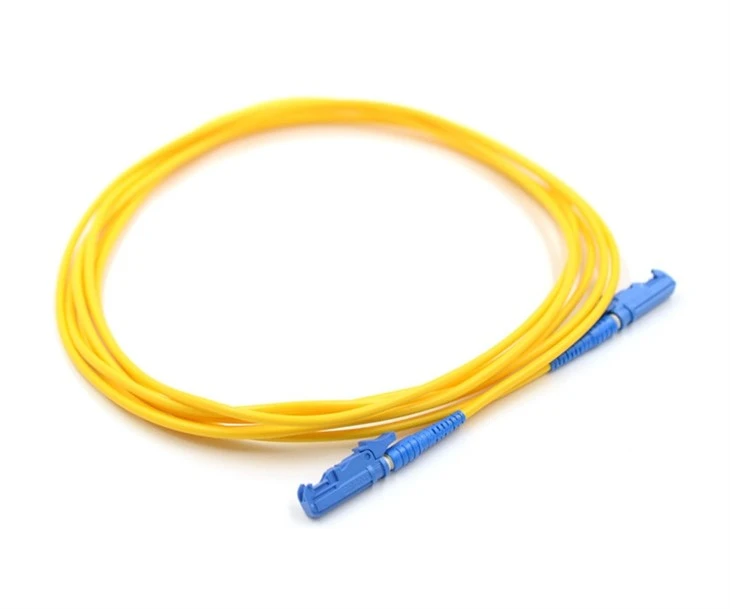

فیبر نوری E2000جامپر منجر می شودیک کابل فیبر نوری مختصر است که در هر دو انتها کانکتور دارد. این کابل برای اتصال دو گجت یا قطعه شبکه مانند روتر و سوئیچ یا پچ پنل و فرستنده و گیرنده استفاده می شود. پچ کوردها در طول ها و انواع فیبر مختلف مانند فیبر تک حالته یا چند حالته وجود دارند و کانکتورها می توانند انواع مختلفی از جمله SC، ST، LC و MTP/MPO داشته باشند. با استفاده از این کابل ها می توان ارتباط بین اجزای شبکه را به سرعت و بدون نیاز به کابل کشی پیچیده برقرار و حذف کرد.

تلفات درج و بازگشت کم:پچ‌کوردهای فیبر نوری دارای تلفات ورودی و برگشتی کم هستند، به این معنی که در انتقال داده‌ها در فواصل طولانی با کمترین نویز و تضعیف سیگنال بسیار کارآمد هستند.

پهنای باند بالا:پچ‌کوردهای فیبر نوری دارای پهنای باند بالایی هستند که آنها را برای برنامه‌های انتقال داده با سرعت بالا که به ظرفیت زیادی برای انتقال داده نیاز دارند، ایده‌آل می‌کند.

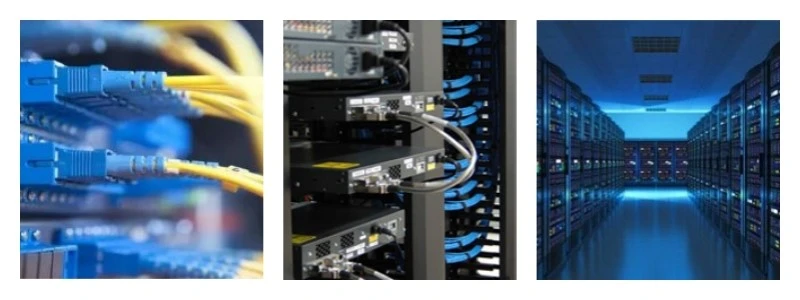

طیف گسترده ای از برنامه های کاربردی:پچ کوردهای فیبر نوری در طیف گسترده ای از کاربردها مانند مراکز داده، مخابرات، تجهیزات پزشکی، نظامی و هوافضا و اتوماسیون صنعتی استفاده می شوند.

انعطاف پذیری:پچ‌کوردهای فیبر نوری بسیار انعطاف‌پذیر هستند، به این معنی که می‌توان آن‌ها را به راحتی در فضاهای تنگ که در آن کابل‌های مسی سنتی جا نمی‌شوند، نصب کرد.

ماندگاری:پچ‌کوردهای فیبر نوری بسیار بادوام هستند و می‌توانند در محیط‌های سخت از جمله دما، رطوبت و قرار گرفتن در معرض مواد شیمیایی کار کنند.

نصب آسان:کانکتورهای روی پچ کوردهای فیبر نوری به صورت plug-and-play هستند، به این معنی که می توان آنها را به راحتی و بدون نیاز به ابزار یا تجهیزات خاصی به دستگاه های دیگر متصل کرد.

مقرون به صرفه:پچ کوردهای فیبر نوری مقرون به صرفه هستند و در مقایسه با کابل های مسی، به ویژه در مسافت های طولانی، هزینه کل مالکیت کمتری را ارائه می دهند.


CATV، تجهیزات تست مترو؛
شبکه های مخابراتی؛
شبکه های محلی (LAN)؛
شبکه های گسترده (WAN)؛
تاسیسات محل؛
شبکه های پردازش داده؛
ختم دستگاه فعال ویدئویی و نظامی.

پنج تست برای اطمینان از کیفیت وصله سیم فیبر

کیفیت پچ کوردهای فیبر بر کل پیوند فیبر نوری تأثیر می گذارد. هر سیم فیبر پچ باید قبل از خروج از کارخانه به شدت آزمایش شود. بنابراین یک تولید کننده پچ کورد فیبر چه آزمایش هایی را برای اطمینان از کیفیت بالای پچ کورد انجام خواهد داد؟

به منظور اطمینان از کیفیت پچ کوردهای نوری، پنج نوع آزمایش بازرسی زیر معمولاً قبل از خروج از کارخانه انجام می شود.

تشخیص از دست دادن/بازگشت درج سیم پچ فیبر

از دست دادن درج و افت بازگشت پارامترهای کلیدی هستند که بر روی پچ کوردهای نوری تأثیر می‌گذارند. استاندارد TIA به وضوح تصریح می کند که حداکثر تلفات درج سیم پچ نوری 0.75dB است (یعنی حداکثر مقدار قابل قبول).

برای اکثر کابل‌های فیبر پچ موجود در بازار، محدوده طبیعی از دست دادن درج بین {{0}}.3dB و 0.5dB است، و محدوده مقداری از تلفات ورودی کم بین {{6 است. }}.15dB و 0.2dB. مقادیر زیان بازگشتی بر حسب دسی بل بیان می شوند و معمولاً منفی هستند، بنابراین مقادیر بالاتر بهتر هستند و مشخصات معمولی از -15 تا -60 دسی بل متغیر است.

طبق استانداردهای صنعت، افت برگشتی کانکتورهای فیبر نوری پولیش شده Ultra PC باید بیشتر از 50 دسی بل باشد و افت برگشتی پولیش اریب معمولاً بیشتر از 60 دسی بل است. نوع PC باید بیشتر از 40dB باشد. برای فیبر چند حالته، مقادیر معمولی RL بین 20 تا 40 دسی بل است.

شاخص های جامپرهای درجه حامل عمومی این است که تلفات درج کمتر از 0.3dB است و تلفات برگشتی بیشتر از 45dB است.

بازرسی صورت انتهایی بند ناف فیبر

تمیز کردن قسمت انتهایی کانکتور فیبر نوری به طور مستقیم بر عملکرد آن تأثیر می گذارد. به عنوان مثال، خط و خش، گودال، ترک، آلودگی گرد و غبار و غیره در وجه انتهایی فیبر نوری باعث از بین رفتن سیگنال اتصال و در نتیجه فقدان درج و بازگشت ضعیف می شود.

بازرسی تداخل سنج سه بعدی سیم فیبر پچ

آزمایش تداخل سنج سه بعدی عمدتاً برای آزمایش هندسه وجه انتهایی فیبر است و پارامترها شامل شعاع انحنا، افست راس، ارتفاع فیبر و غیره است. وجه انتهایی پچ بند فیبر باید در یک سطح کروی آسیاب شود، اما محصولات تولید شده توسط فرآیند تولید واقعی نمی توانند کامل باشند.

مقادیر مناسب برای شعاع انحنا، افست راس و ارتفاع فیبر چیست؟

بنابراین شکل ظاهری انتهایی در استاندارد فنی مشخص شده است که شامل شعاع انحنای ROC، افست راس و ارتفاع فیبر می باشد.

طبق استانداردهای فنی سازمان IEC، مقدار مرجع شعاع انحنای ROC این است که کانکتور نوع PC 10~25mm و کانکتور نوع APC 5~15mm است. افست راس به فاصله بین راس سطح منحنی و محور فیبر اشاره دارد. اگر افست راس خیلی بزرگ باشد، تغییر شکل وجه انتهایی برای ایجاد تماس فیزیکی بین الیاف کافی است. بنابراین، استاندارد فنی نیاز به افست رأس جامپر فیبر کمتر یا مساوی 50 میکرومتر دارد.

ارتفاع فیبر به ارتفاع وجه انتهایی فیبر نسبت به وجه انتهایی فرول اشاره دارد. وجه انتهایی فیبر ممکن است از بالای صفحه انتهایی فرول بیرون بزند یا ممکن است در زیر وجه انتهایی فرول فرو رفته باشد. محدوده ارتفاع فیبر نوری مشخص شده در استاندارد فنی -250~+250nm است.

تست عملکرد مکانیکی سیم فیبر پچ

به عنوان مثال، تست کشش، کابل پچ نوری را تحت نیروی کشش مشخص آزمایش کنید تا تضعیف فیبر و ضریب ایمنی کرنش افزایش طول فیبر را تأیید کنید.

آزمایش دمای محیط بند ناف فیبر

آزمایش نشانگرهای عملکرد کانکتورهای فیبر نوری در شرایط مختلف دمای محیط ضروری است.
