مشخصات فنی - کابل فیبر دوبلکس LC به FC OM3

پارامتر	مشخصات	پارامتر	مشخصات
نوع رابط	LC UPC به FC UPC	نوع فیبر	چند حالته OM3 50/125μm
درجه فیبر	لیزر{0}}50 میکرومتر بهینه شده است	طول موج	850 نانومتر / 1300 نانومتر
از دست دادن درج	کمتر یا مساوی 0.3dB (معمولی 0.2dB)	ضرر برگشتی	بزرگتر یا مساوی 20 دسی بل
تعداد فیبر	دوبلکس (2 فیبر)	قطر کابل	2.0 میلی متر محکم-بافر
ژاکت کابل	LSZH (هالوژن کم دود صفر)	رنگ ژاکت	آکوا (استاندارد OM3)
حداکثر نرخ داده	10 گیگابیت بر ثانیه @ 300 متر	مواد فرول	سرامیک زیرکونیا دقیق
حداقل شعاع خم شدن	30 میلی متر (لود شده) / 15 میلی متر (بدون بار)	استحکام کششی	بزرگتر یا مساوی 100 نیوتن
دمای عملیاتی	-20 درجه تا +70 درجه	دمای ذخیره سازی	-40 درجه تا +80 درجه
طول های موجود	1 متر، 2 متر، 3 متر، 5 متر، 10 متر، سفارشی	انطباق	RoHS، CE، ISO 11801

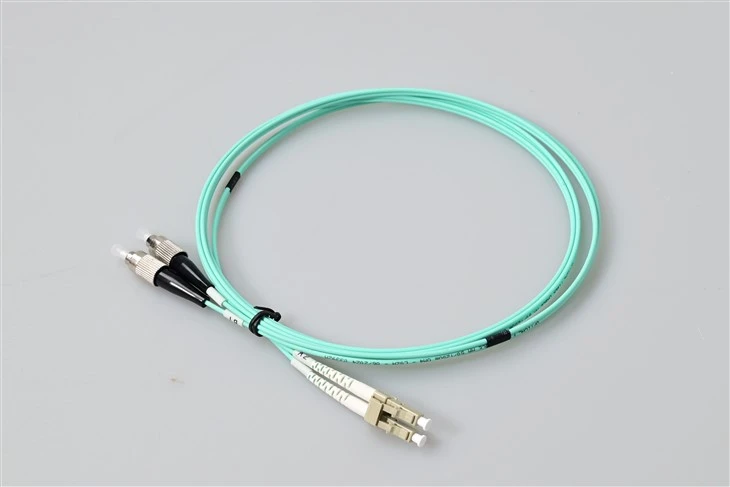

کابل پچ چند حالته دوبلکس LC به FC OM3 چیست؟

راکابل پچ چند حالته دوبلکس LC به FC OM3یک جامپر فیبر نوری هیبریدی است که به طور خاص برای اتصال دستگاه های با رابط های کانکتور مختلف طراحی شده است. این کابل با یک کانکتور LC UPC در یک طرف و یک کانکتور FC UPC در طرف دیگر، ارتباط یکپارچه بین تجهیزات شبکه مدرن با پورت های LC و سیستم های قدیمی مجهز به رابط های FC را امکان پذیر می کند.

برخلاف سیم‌های استاندارد LC-LC یا FC-FC که رابط‌های یکسانی را به هم متصل می‌کنند، این کابل هیبریدی LC-FC نقش مهمی در محیط‌های زیرساخت فیبر ترکیبی دارد. مراکز داده و تأسیسات مخابراتی اغلب تجهیزات نسل‌های مختلف را اجرا می‌کنند-سوئیچ‌ها و فرستنده‌های جدیدتر معمولاً از اتصالات LC فشرده برای تراکم پورت بالاتر استفاده می‌کنند، در حالی که ابزارهای آزمایشی قدیمی‌تر، سیستم‌های DWDM و تجهیزات مخابراتی درجه{5} حامل هنوز ممکن است به اتصالات رشته‌ای FC قوی متکی باشند.

چرا این بلوز فیبر چند حالته هیبریدی LC{0}}FC را انتخاب کنید؟

لیزر OM3 هسته فیبر 50/125μm را بهینه کرده استاز انتقال اترنت 10 گیگابیت تا 300 متر در طول موج 850 نانومتر پشتیبانی می‌کند، که آن را برای{3}}ایجاد اتصالات ستون فقرات و پیوندهای مرکز داده با دسترسی کوتاه- مناسب می‌سازد. ژاکت LSZH رنگی آکوا، الزامات ایمنی در برابر آتش را برای نصب داخل ساختمان برآورده می‌کند، در صورت آتش‌سوزی حداقل دود و گاز سمی را آزاد نمی‌کند-که برای اتاق‌های سرور بسته و سینی‌های کابل ضروری است.

هر کابل قبل از حمل و نقل تحت آزمایش 100٪ نوری قرار می گیرد. فرول‌های سرامیکی زیرکونیا صیقلی-در هر دو انتهای LC و FC یکدست هستنداز دست دادن درجزیر 0.3dB، تضمین یکپارچگی سیگنال قابل اعتماد در سراسر شبکه فیبر شما.

اتصال LC در مقابل اتصال FC: درک تفاوت رابط

راLC (اتصال لوسنت) از یک فرول جمع و جور 1.25 میلی متری با مکانیزم فشار-کشنده استفاده می کند.، اجازه می دهد-استقرارهای با چگالی بالا-دو برابر تعداد پورت ها در مقایسه با کانکتورهای SC در همان فضای پانل. تبدیل به رابط غالب برایگیرنده های SFP/SFP+و سوئیچ های شبکه مدرن

راFC (اتصال کننده فرول) دارای یک حلقه 2.5 میلی متری با پیچ رزوه دار-روی کوپلینگ است.. در حالی که در تاسیسات جدید کمتر رایج است، کانکتورهای FC به دلیل اتصال مکانیکی ایمن و مقاومت در برابر لرزش، در تجهیزات اندازه‌گیری دقیق، ابزارهای تست نوری و زیرساخت‌های مخابراتی قدیمی‌تر رایج هستند.

این کابل پچ LC به FC نیاز به آداپتورهای اضافی یا ماژول‌های تبدیل را هنگام اتصال این دو نوع رابط را از بین می‌برد، مدیریت کابل را ساده می‌کند و نقاط خرابی احتمالی را در شبکه شما کاهش می‌دهد.

برنامه های کاربردی – جایی که LC به FC OM3 Duplex Cables Excel

این کابل وصله هیبریدی دوبلکس LC UPC به FC UPC OM3 به منظور-برای یک کار ساخته شده است که اکثر جامپرهای LC استاندارد نمی‌توانند به خوبی انجام دهند: اتصال سوئیچ‌ها، فرستنده‌ها و وصله‌های مدرن LC-به FC{1}}تجهیزات قدیمی، پخش{0}تجهیزات پایان یافته{0}، پخش{0} و پایان یافته LC- کابینت‌ها - در حالی که از خمیدگی‌های 90 درجه‌ای که سینی‌های کابل‌کشی ساختاریافته نیاز دارند، جان سالم به در می‌برند. ترکیبی از پایانه کانکتور مختلط و یک فیبر غیر حساس به خم G657A1 چیزی است که این جامپر را از یک سیم پچ کورد معمولی LC-FC جدا می کند.

Legacy FC Equipment → Modern LC Network Upgrade

در داخل دفاتر مرکزی مخابراتی قدیمی‌تر و اتاق‌های کنترل اصلی{0} پخش، پانل‌های ورودی فیبر موجود هنوز در دیوارهای FC خاتمه یافته است. کابل LC{2}}FC OM3 غیر حساس به خمش به شما امکان می‌دهد یک سوئیچ LC SFP+ جدید را مستقیماً به آن FC ODF قدیمی هدایت کنید بدون اینکه -کابل فیلد ورودی - را حفظ کنید و از وقفه سرویس جلوگیری کنید.

بلوزهای آزمایشگاهی تست و اندازه گیری

OTDRها، منابع نوری نوری، و توان سنج‌های درجه مرجع{{0} از EXFO، JDSU، Yokogawa و Anritsu معمولاً با دیوارهای FC/PC عرضه می‌شوند، در حالی که دستگاه تحت آزمایش از LC استفاده می‌کند. یک جامپر دوبلکس 50/125 OM3 FC، کابل آداپتور آزمایشگاهی استانداردی است که برای پل زدن آن دو رابط در طی صدور گواهینامه پیوند چند حالته 10G استفاده می‌شود.

مسیریابی با شعاع محکم در سینی‌های کابل و خم‌های گوشه

فیبر G657A1 تلفات خمش ماکرو را زیر 0.1 دسی بل در شعاع 10 میلی متر نگه می دارد، در مقابل تقریباً 1 تا 2 دسی بل برای فیبر قدیمی G652D در همان خم. این موضوع در کابل‌کشی ساختاریافته مهم است: لید وصله‌ای G657A1 LC{10}FC OM{11}} میلی‌متری را می‌توان در داخل مدیران افقی 1U، در اطراف پست‌های گوشه و از طریق سینی‌های کابل شکاف‌دار بدون جریمه هر- خمش که بودجه حاشیه 10G را از بین می‌برد، هدایت کرد.

ستون فقرات چند حالته 10G داخلی با آتش-دستور ایمنی

ژاکت های LSZH تقریباً هیچ دود هالوژنه ای را هنگام سوختن منتشر نمی کنند، به همین دلیل است که IEC 60332-1، EN 50575 Cca و IEC 60754 در اطراف آنها نوشته شده است. سیم بازدارنده شعله LSZH-LC به FC OM3 مشخصات صحیحی برای بیمارستان‌ها، ایستگاه‌های مترو زیرزمینی، مراکز داده و بلندگوهای اداری بلند-که محدودیت‌های سمیت دود اعمال می‌شود، است.

CATV Headends و Broadcast Transmission

گیرنده‌های CATV قدیمی‌تر و گسترش‌دهنده‌های فیبر SDI{0}}روی-پیچ-روی کانکتورهای FC را نگه می‌دارند زیرا کوپلینگ رزوه‌ای بهتر از لرزش-ال سی فشاری مقاومت می‌کند. سیم وصله چند حالته LC{5}}FC 10G سیگنال را از یک جمع‌کننده فیبر LC مدرن-به آن درگاه FC قدیمی حساس به لرزش- منتقل می‌کند.

FTTX Central Office Cross{0}}اتصال می‌کند

ODFهای کلاس{0}} حامل اغلب FC/PC را در سمت خط و LC را در سمت تجهیزات نشان می‌دهند. یک کابل تبدیل قدیمی-FC-به-LC با هسته G657A1، دارایی اتصال متقابل پیش‌فرض- است که برای هر محل تجمع PON جدید خریداری می‌شود.

سفارشات تامین کننده انبوه برای سازندگان و ادغام کننده های پنل

یکپارچه‌کننده‌های سیستمی که از قبل{0}}پچ‌پنل‌های سیمی می‌سازند، سازنده کابل‌های دوبلکس LC به FC OM3 را با عملکرد خم-شعاع و گواهی‌های LSZH - مشخص می‌کنند نه تنها قیمت واحد. سفارش انبوه MOQ 100 قطعه در هر طول است-SKU، با ترکیب طول-در همان PO پشتیبانی می‌شود.

سوالات متداول - کابل فیبر پچ LC به FC OM3

Q1: چرا یک کابل ترکیبی LC-به-FC OM3 Patch را به جای دو جامپر LC-LC و FC-FC مجزا انتخاب کنید؟

پاسخ: یک جامپر هیبریدی یک جفت جفت-را از مسیر نوری حذف می‌کند و تقریباً 0.3 دسی‌بل از اتلاف درج و یک کثیفی{2}}نقطه ورود احتمالی صرفه‌جویی می‌کند. در بودجه پیوند چند حالته 10G این موضوع اهمیت دارد -، به همین دلیل است که کابل هیبریدی LC UPC به FC UPC OM3 به زنجیره ای از دو جامپر به اضافه یک آداپتور LC-دیزی ترجیح داده می شود.

Q2: فیبر غیر حساس به خم G657A1 در واقع در شعاع خمش 10 میلی متر چه کاری انجام می دهد؟

A: فیبر استاندارد G652D در هر چرخش حدود 1 تا 2 دسی بل در صورت خم شدن به 10 میلی متر از دست می دهد. فیبر G657A1 این تلفات را کمتر از 0.1 دسی بل نگه می دارد. از نظر عملی، لید وصله G657A1 LC-FC OM{12}} میلی‌متری را می‌توان در اطراف یک پست گوشه یا داخل انگشت کابل بدون کاهش سیگنال قابل اندازه‌گیری حرکت داد - کاری که ساخت فیبر قدیمی‌تر نمی‌تواند انجام دهد.

Q3: آیا ژاکت 2.0 میلی متری LSZH برای نصب پلنوم یا رایزر رتبه بندی شده است؟

پاسخ: LSZH رتبه‌بندی هالوژن کم-دود-صفر- اروپایی و بین‌المللی است (IEC 60332-1 / EN 50575 Cca). برای سینی‌های داخلی عمومی، رایزر و کابل- پذیرفته می‌شود اما با رتبه‌بندی عمومی OFNP آمریکای شمالی- معادل نیست. اگر پروژه شما به طور خاص به OFNP تحت NEC نیاز دارد، نوع OFNP{10}}این جامپر دوبلکس LC-FC OM3 را درخواست کنید.

Q4: آیا این کابل پچ LC UPC به FC UPC OM3 از اترنت 10G در دسترسی کامل چند حالته 300 متری پشتیبانی می کند؟

ج: بله. OM{1}}/125 لیزر-فیبر بهینه شده برای 10GBASE{5}}SR تا 300 متر رتبه بندی شده است. از آنجایی که کمتر یا مساوی 0.3 دسی بل تلفات در این سیم چند حالته LC{9}}FC 10G حاشیه کافی در جفت رابط باقی می‌گذارد، دسترسی کامل به 300 متر قابل دستیابی است - مشروط بر اینکه پیوند پایین‌دست نیز OM3 یا بهتر باشد.

Q5: چرا OM3 را روی OM1 یا OM2 برای ساخت چند حالته جدید مشخص کنید؟

A: OM1 (62.5/125) حداکثر در 33 متر برای 10GBASE-SR. OM2 (50/125) در 10G تنها به 82 متر می رسد. OM3 آن را تا 300 متر گسترش می دهد. برای هر نصب جدید 10G{16}}، جامپر دوبلکس 50/125 OM3 LC{20}}FC حداقل مشخصاتی است که در آینده{21}}پیوند را اثبات می‌کند. اگر پروژه شما ممکن است بعداً به 40 یا 100 گرم برسد، به ما مراجعه کنیدمقایسه دقیق عملکرد فیبر چند حالته OM3 در مقابل OM4برای تعیین اینکه آیا ارتقاء به OM4 در زمان نصب ارزشمند است یا خیر.

Q6: آیا می توان پولیش UPC این کابل را با سفارش انبوه با APC تعویض کرد؟

پاسخ: UPC vs APC یک انتخاب{0}}کارخانه ای است و نمی توان آن را در محل تبدیل کرد. در سفارش‌های انبوه، انواع LC APC / FC APC را به‌عنوان SKUهای جداگانه تولید می‌کنیم -، اما توجه داشته باشید که چهره‌های انتهایی- APC سبز- بوت کد شده و معمولاً در حالت تک‌حالت PON/FTTH استفاده می‌شوند، نه چند حالته OM3. برای پیوندهای چند حالته 10G، LC UPC به FC UPC جفت لهستانی صحیح است. برای توضیح کامل اینکه چگونه هندسه‌های صورت PC، UPC، و APC در عملکرد از دست دادن بازگشت متفاوت هستند، به ما مراجعه کنید.راهنمای نوع پولیش اتصال فیبر که مشخصات PC در مقابل UPC در مقابل APC را پوشش می دهد.

Q7: MOQ انبوه و زمان تحویل معمولی برای یک سفارش تامین کننده دوبلکس LC-FC OM3 چقدر است؟

A: MOQ 100 قطعه در هر طول است-SKU برای پیکربندی های موجودی. زمان تحویل برای مجموعه‌های استاندارد آبی LSZH 2.0 میلی‌متری 3 تا 5 روز کاری و برای دسته‌های پچ کورد LC به FC OM3 سفارشی-جلیقه یا سفارشی{9}} 7 تا 12 روز کاری است. کانتینرهای 5،{13}} قطعه برای هر پروژه نقل قول می‌شوند.

Q8: چگونه باید LC UPC و FC UPC انتهایی-صورت قبل از قرار دادن تمیز شوند؟

پاسخ: قبل از هر جفت گیری از پاک کننده الیافی{0} نوع قرقره در دو انتها استفاده کنید. برای بازرسی میدانی، یک محدوده فیبر ویدیویی 200× / 400×، نمای انتهایی-در برابر استاندارد IEC 61300-3-35 معیار قبولی/عدم تأیید را تأیید می‌کند. گرد و غبار{10}}پوشاندن کابل LC غیر حساس به خمش{11}}کابل FC OM3 بین استفاده اجباری است - کثیفی بزرگترین عامل خرابی حاشیه پیوند در مجموعه هیبریدی است.

Q9: آیا فرول زیرکونیا درجه A همراه با گزارش تست کارخانه است؟

ج: بله. هر واحد 100% تداخل سنج است-برای انحراف راس، شعاع انحنا، و زیر برش فیبر، و درج-از دست دادن/بازگشت-در 1310 نانومتر و 1550 نانومتر آزمایش شده است. گزارش‌های آزمایش شماره‌دار سریال‌های مجزا در سفارش‌های عمده فروشی LC{9}}FC OM3 دوبلکس بدون هزینه اضافی در دسترس هستند.

Q10: آیا می توان طول کابل را برای یک پروژه خاص سفارشی کرد؟

A: طول های سفارشی از 0.5 متر تا 300 متر به سفارش تولید می شوند. برای سفارش‌های انبوه که طول‌ها (0.5 متر، 1 متر، 2 متر، 3 متر، 5 متر، 10 متر، 20 متر) را در همان PO ترکیب می‌کنند، تامین‌کننده کابل دوبلکس LC UPC به FC UPC OM3 می‌تواند همه برش‌ها را در یک محموله ادغام کند تا بار را کاهش دهد.

Q11: آیا این کابل برای استفاده مستقیم-در فضای باز مناسب است؟

پاسخ: خیر. ساختار بافر محکم 2.0 میلی متری LSZH-برای کاربردهای داخلی/در{3}}ساختمان طراحی شده است. برای دفن مستقیم در فضای باز، به یک کابل زرهی یا ژل{6} پر شده در فضای باز نیاز دارید که به یک ODF ختم شود، و این جامپر داخلی به طرف پچ ODF وصل شود.

Q12: چه محدودیت های محیط عملیاتی را باید رعایت کنم؟

A: دمای عملیاتی -20 درجه تا +70 درجه، ذخیره‌سازی -40 درجه تا +80 درجه است. که شامل-مرکز داده‌های داخلی، اتاق مخابرات-و محیط‌های پخش مطبوع می‌شود. برای سرپناه های سردتر گرم نشده در فضای باز، به جای این کابل وصله LC-FC OM3 LSZH، نوع دمای صنعتی-را مشخص کنید.
