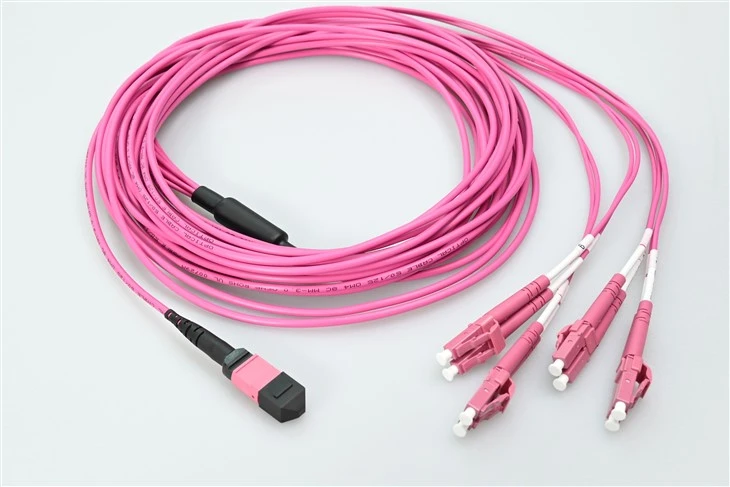

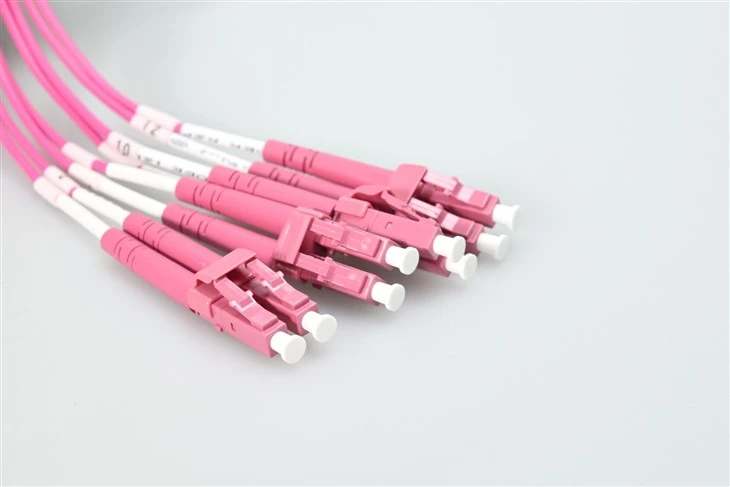

Evolux Fiber MTP TO LC UPC 8CORE OM4 3.0MM PATCH CORD از انتقال مرکز داده به نرخ داده بالاتر در صورت استفاده با ترانک ما پشتیبانی می کند. کابلهای MTP® یک راهحل کارآمد برای وصلهسازی فیبر با چگالی بالا در مراکز داده است که نیاز به زمانبر بودن{4} پایان دادن به میدان را از بین میبرد. آنها برای صرفه جویی در فضا و ساده کردن مدیریت کابل طراحی شده اند و در عین حال گزینه های وصله ارزان{6}}در داخل کابینت ها را ارائه می دهند. برای استقرار ستون فقرات، ماMTP OM{0}}وصله کابل های فیبر چند حالته تنهیک راه حل تکمیلی کابل کشی با چگالی بالا-
مشخصات
| رابط A | MTP زن (بدون سنجاق) | رابط B | LC UPC دوبلکس |
| حالت فیبر | OM4 50/125μm | طول موج | 850/1300 نانومتر |
| فاصله اترنت 40/100G | 150 متر در 850 نانومتر | فاصله اترنت 10G | 400 متر در 850 نانومتر |
| اتصال MTP IL | حداکثر 0.35dB (نوع 0.15dB) | اتصال LC IL | کمتر یا مساوی 0.2dB |
| اتصال MTP RL | بزرگتر یا مساوی 20 دسی بل | اتصال LC RL | بزرگتر یا مساوی 30 دسی بل |
| میرایی در 850 نانومتر | کمتر یا مساوی 2.3dB/km | میرایی در 1300 نانومتر | کمتر یا مساوی 0.6dB/km |
| ژاکت کابل | پلنوم (OFNP) | تعداد فیبر | 8 الیاف |
| قطر خارجی کابل (OD) | 3.0 میلی متر | قطر بیرونی شکست (OD) | 2.0 میلی متر |
| بار کششی نصب | 66N | مقاومت کششی (بلند مدت/کوتاه مدت) | 80/240N |
| دمای عملیاتی | (10- تا 60 درجه (14 تا 140 ℉) | دمای ذخیره سازی | (-10 تا 70 درجه (14 تا 158 ℉) |
ویژگی ها
کاردستی با کیفیت برتر، انتقال قابل اعتماد را تضمین می کند
-اتصال MTP: ارائه سیگنالهای ثابت و فعال کردن طراحی سیستم سازگار.
-فیبر: امکان افزایش انعطافپذیری در مسیریابی و ذخیرهسازی کابل از طریق خمهای محکمتر.
-ژاکت: کاهش احتمال آسیب از طریق مواد-مقاوم در برابر آتش و دود کم{2}}.
بهینه سازی چگالی کابل کشی برای برآوردن شرایط مختلف محیطی.
- کاهش هزینههای نصب با به حداقل رساندن ضایعات، بهبود مدیریت کابل و سادهسازی استقرار.
ارتقاء شبکه شما با یک افزونه-کاربر دوستانه- آسان شده است.
- MTP®-کابلهای مهار LC ارتقای سرعت داده را تسهیل میکنند، از جمله انتقال از 10G به 40G. برای درک بهتر نحوه مقایسه OM4 با سایر درجات چند حالته قبل از متعهد شدن به زیرساخت کابل کشی، به نمای کلی ما مراجعه کنید.تفاوت نوع فیبر چند حالته OM1 تا OM5 و رتبه بندی پهنای باند.
برنامه های کاربردی
مرکز داده 10G به 40G/100G مهاجرت شبکه
این کابل خروجی MTP{0}}LC مسیر ارتقای مستقیم از زیرساخت اترنت 10G به 40G/100G را فراهم می کند. پیکربندی 8-فیبر با الزامات استاندارد فرستنده گیرنده 40G QSFP+ مطابقت دارد و امکان انتقال یکپارچه سرعت مرکز داده را بدون جایگزینی وصله پنلهای مبتنی بر LC موجود میسازد. برای راهنمای برنامه ریزی کامل در مورد انتخاب کابل کشی ساخت یافته در 100G، به مقاله ما در مورد مراجعه کنیدنحوه انتخاب کابل فیبر نوری مناسب برای استقرار مرکز داده 100G.
وصله-فیبر با چگالی بالا در تسهیلات هم مکان
طراحی شده برای -تا-قفسه و کابینت-سطح وصله در جایی که فضا محدود است. طراحی Fanout MTP{4}}به-LC هشت اتصال فیبر را در یک رابط MTP یکپارچه میکند و ازدحام کابل را در محیطهای هممحلی با تراکم بالا کاهش میدهد.
نصب فضای هوایی پلنوم برای ساختمان های سازمانی
ژاکت رتبهبندی شده OFNP{0}}از قوانین ایمنی آتشسوزی برای نصب در فضاهای انتقال هوا در بالای سقفهای کشویی پیروی میکند. شبکههای پردیس سازمانی و ساختمانهای تجاری که به کابلکشی فیبر مطابق با کد نیاز دارند-از این پچکورد برشآوت Plenum سود میبرند.
اتصال کوتاه-به 40G QSFP+ به SFP+ متصل شوید
پورت های سوئیچ 40G QSFP+ را با استفاده از ساختار شکست فیبر 8 به طور مستقیم به چهار پورت 10G SFP+ متصل می کند. این کابل مهار MTP برای تبدیل QSFP-به SFP نیاز به ماژولهای شکست جداگانه را از بین میبرد. هنگامی که نقطه پایانی وصله به جای کابل مستقیم به یک پورت آداپتور ثابت نیاز دارد، ماآداپتورهای فیبر نوری MTP/MPO برای نصب پانل های 8، 12 و 24 فیبررابط منطبق را فراهم کنید.
تست و اتصال فیبر تجهیزات آزمایشگاهی
از تجهیزات تست نوری و تنظیمات آزمایشگاهی که نیاز به اتصالات OM4 چند حالته با تلفات ورودی کم تأیید شده دارند پشتیبانی می کند. کانکتور MTP 0.35dB آزمایش شده در کارخانه، خطوط پایه اندازه گیری دقیق را برای برنامه های آزمایش فیبر تضمین می کند.
سوالات متداول
Q1: تفاوت بین کانکتورهای MTP و MPO در این کابل شکستگی چیست؟
پاسخ: MTP یک نام تجاری ثبت شده از Conec ایالات متحده است که با استانداردهای MPO با ویژگی های پیشرفته مانند پین های راهنمای بیضی شکل و گیره های پین فلزی مطابقت دارد. این کابل از کانکتورهای اصلی Conec MTP ایالات متحده با حداکثر تلفات 0.35dB استفاده می کند که از نظر ثبات سیگنال از کانکتورهای MPO عمومی بهتر است.
Q2: آیا این کابل 8{2}}فیبر MTP-LC می تواند از فرستنده گیرنده +40G QSFP پشتیبانی کند؟
ج: بله. پیکربندی 8{3}}فیبر با الزامات کانال برای ماژولهای 40GBASE{12}}SR4 QSFP+ مطابقت دارد. هر پورت 40G از 4 فیبر برای انتقال و 4 فیبر برای دریافت استفاده می کند، که این کابل شکسته MTP به LC را با فرستنده گیرنده های چند حالته استاندارد 40G سازگار می کند. برای مقایسه{13}}در کنار- زمان استفاده از رابط های LC در مقابل MTP/MPO در محیط های با چگالی بالا، به ما مراجعه کنیدراهنمای عملی برای انتخاب اتصال دهنده LC در مقابل MTP/MPO برای وصله{0}}فیبر با چگالی بالا.
Q3: درجه بندی OFNP plenum برای این کابل فیبر پچ به چه معناست؟
پاسخ: OFNP (Plenum غیر رسانا فیبر نوری) نشان میدهد که روکش کابل در برابر آتش مقاوم است و در هنگام قرار گرفتن در معرض شعله دود کمی تولید میکند. این کابل خروجی MTP دارای رتبه{2}}پلنوم برای نصب در فضاهای برگشت هوای ساختمان بدون مجرا تایید شده است.
Q4: این کابل OM4 MTP{2}}LC تا کجا میتواند سیگنالهای 40G یا 100G را ارسال کند؟
پاسخ: طبق مشخصات، این کابل پچ چند حالته OM4 از انتقال اترنت 40G/100G تا 150 متر در طول موج 850 نانومتر و اترنت 10G تا 400 متر پشتیبانی می کند.
Q5: آیا این کانکتور MTP نر (پین شده) یا ماده (بدون پین) است؟
پاسخ: انتهای MTP ماده (بدون پین) است. هنگام اتصال به کابلها یا کاستهای MTP Trunk، مطمئن شوید که کانکتور جفتکننده نری (پین شده) است تا به همترازی مناسب و اتصال کم{1}}تلفات برسید.
Q6: چه برنامه هایی به کابل فیبر MTP به LC دارای رتبه{1} Plenum نیاز دارند؟
پاسخ: کدهای ساختمان معمولاً به کابلهای دارای رتبه-پلنوم در پلنومهای برگشت هوای سقفی، فضاهای طبقه مرتفع در مراکز داده و هر منطقهای که هوا در آن برای سیستمهای HVAC در گردش است نیاز دارد. این کابل Fanout MTP با پوشش OFNP{2}}این الزامات نصب را برآورده می کند.
Q7: آیا می توانم طول های سفارشی را برای این کابل شکسته 8 فیبر MTP{1}}LC سفارش دهم؟
ج: بله. طول کابل های سفارشی، تعداد فیبرهای جایگزین و پیکربندی های مختلف پایه برش در صورت درخواست در دسترس هستند. با فروش تماس بگیرید تا الزامات مهار شکست MTP خود را برای سفارشات انبوه یا پروژه مشخص کنید.
