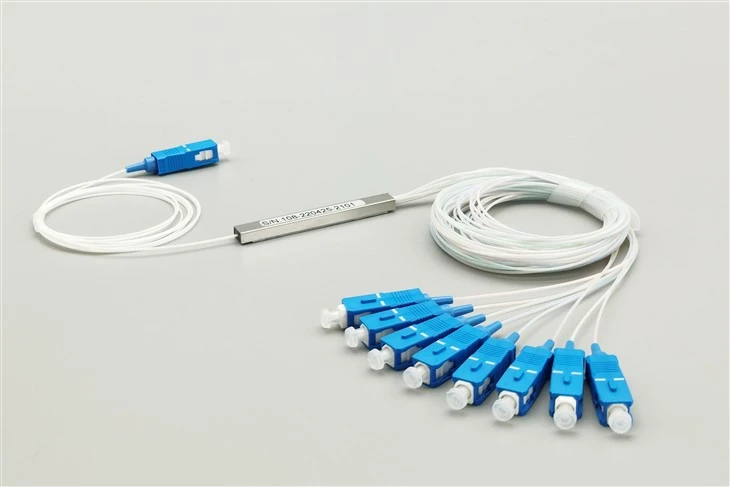

1x8 SC/UPC Pre-مشخصات جداکننده PLC متصل

پیکربندی	1×8	سبک بسته بندی	مینی تیوب (4×40×50 میلی متر)
نوع رابط	SC/UPC (همه پورت ها)	نوع لهستانی	UPC (تماس فوق العاده فیزیکی)
نوع فیبر	G.657A1 تک حالت	قطر فیبر	بافر محکم 900μm
طول دم خوک	1.5 متر (ورودی و همه خروجی ها)	طول موج عملیاتی	1260 تا 1650 نانومتر
از دست دادن درج شکاف	کمتر یا مساوی 10.5dB (معمولا 9.8dB)	فقدان درج کانکتور	کمتر یا مساوی 0.3dB در هر رابط
ضرر برگشتی	بزرگتر یا مساوی 50dB (UPC Polish)	یکنواختی	کمتر یا مساوی 0.8dB
جهت دهی	بزرگتر یا مساوی 55 دسی بل	PDL	کمتر یا مساوی 0.2dB
TDL	کمتر یا مساوی 0.5dB	WDL	کمتر یا مساوی 0.3dB
دمای عملیاتی	-40 درجه تا +85 درجه	دمای ذخیره سازی	-40 درجه تا +85 درجه
دوام کانکتور	500+ چرخه جفت گیری	مواد فرول	سرامیک زیرکونیا

چرا یک تقسیم‌کننده PLC SC/UPC از قبل متصل-را انتخاب کنید؟

این تقسیم‌کننده PLC 1x8 با تمام 9 انتهای فیبر (یک ورودی به اضافه هشت خروجی) کارخانه-خاتمه‌یافته با اتصالات SC/UPC، آزمایش شده و برای نصب فوری آماده می‌شود. برخلاف جداکننده های فیبر لخت که نیاز دارنداسپلایسرهای فیوژن، برش‌کن‌ها و تکنسین‌های آموزش‌دیده، واحدهای از قبل متصل‌شده مستقیماً به پانل‌های آداپتور SC/UPC، پورت‌های OLT و رابط‌های ONT بدون هیچ کار پایانی در میدان متصل می‌شوند.

حذف تجهیزات اتصال و هزینه های نیروی کار تخصصی

اتصال فیوژن به سرمایه گذاری در تجهیزات بیش از 3000 دلار و تکنسین های دارای گواهی در روش های خاتمه فیبر نیاز دارد. برای ارائه دهندگان خدمات اینترنتی کوچک، پروژه های باند پهن شهری و پیمانکاران شبکه ساختمانی، این هزینه ها اغلب از بودجه یک بار استقرار فراتر می رود. تقسیم‌کننده‌های از قبل متصل‌شده این مانع را به‌طور کامل حذف می‌کنند-هر نصب‌کننده‌ای که بتواند کابلی را وصل کند، می‌تواند یک گره توزیع PON کاملاً کاربردی را مستقر کند.

کارخانه{0}}کیفیت کنترل شده عملکرد ثابت شبکه را تضمین می‌کند

هر کانکتور SC/UPC در این تقسیم‌کننده قبل از ارسال تحت آزمایش تداخل سنجی قرار می‌گیرد تا تأیید شود که هندسه انتهایی-با استانداردهای IEC 61755-3-1 مطابقت دارد. افست راس، شعاع انحنا و ارتفاع فیبر اندازه‌گیری می‌شود تا اطمینان حاصل شود که افت درج زیر 0.3dB باقی می‌ماند. این فرآیند کنترل شده توسط کارخانه، نتایج منسجم تری نسبت به خاتمه میدانی ارائه می دهد، جایی که شرایط محیطی و سطح مهارت تکنسین ها تنوع را نشان می دهد.

استقرار سریعتر تشخیص درآمد را تسریع می کند

زمان صرف شده برای اتصال اتصالات فیوژن در هر نقطه توزیع مستقیماً فعال‌سازی سرویس و تولید درآمد را به تاخیر می‌اندازد. یک تقسیم‌کننده 1x8 از قبل متصل شده در عرض چند دقیقه نصب می‌شود: مینی تیوب را سوار کنید، پیگتیل‌ها را به پانل آداپتور هدایت کنید، کانکتورها را وصل کنید، و گره فعال است. برای اپراتورهایی که برای جذب مشترکین در بازارهای رقابتی مسابقه می دهند، این مزیت سرعت مستقیماً به نتایج تجاری ترجمه می شود.

فناوری اتصال دهنده SC/UPC در این اسپلیتر پیش{0}خاتمه یافته

لهستانی تماس فوق العاده فیزیکی برای انتقال قابل اعتماد سیگنال

پولیش UPC (تماس فیزیکی فوق العاده).یک انتهای فیبری کمی گنبدی شکل-صورتی ایجاد می‌کند که هنگام جفت شدن با یک رابط UPC دیگر، تماس شیشه جامد- با-شیشه را تضمین می‌کند. این تماس فیزیکی، شکاف‌های هوا را در رابط به حداقل می‌رساند، و تلفات ورودی را زیر 0.3dB و تلفات بازگشتی را بالای 50dB-برای GPON، EPON، و پیوندهای فیبر-به{{8}نقطه‌ای که حساسیت بازتاب برگشتی در آنها متوسط است، کافی نگه می‌دارد.

فرول های سرامیکی زیرکونیا برای ماندگاری طولانی مدت{{0}

کانکتورهای SC از فرول‌های سرامیکی زیرکونیایی دقیق-با قطر سوراخ 0.5±125.0 میکرومتر مطابق با فیبر استاندارد تک حالته استفاده می‌کنند. سختی زیرکونیا در برابر سایش ناشی از چرخه های مکرر جفت گیری مقاومت می کند و ثبات هندسی را از طریق درج های 500+ حفظ می کند. این دوام برای اسپلیترهای نصب شده در پچ پنل ها که تکنسین ها اغلب پورت ها را در حین عیب یابی یا تغییرات سرویس وصل می کنند، اهمیت دارد.

زمان انتخاب اتصالات SC/UPC در مقابل SC/APC

کانکتورهای SC/UPC برای برنامه‌هایی مناسب هستند که در آن شرایط تلفات بازگشتی کمتر از 50 دسی‌بل-معمولی برای سرویس‌های داده GPON و بیشتر پیوندهای فیبر سازمانی است. برای شبکه‌هایی که دارای پوشش ویدئویی RF آنالوگ (CATV 1550 نانومتری) هستند یا نیاز به تلفات برگشتی بالای 60 دسی‌بل دارند، به جای آن، تقسیم‌کننده 1x8 SC/APC PLC ما را انتخاب کنید. پولیش زاویه‌دار روی کانکتورهای APC از انعکاس برگشتی جلوگیری می‌کند که می‌تواند سیگنال‌های RF را مخدوش کند

سناریوهای کاربردی برای{0}Splitterهای SC/UPC 1x8 از قبل متصل

ISP کوچک و گسترش شبکه فیبر WISP

ارائه دهندگان خدمات اینترنت مستقل که به فیبر گسترش می یابند، اغلب فاقد{0}قابلیت اتصال داخلی هستند. تقسیم‌کننده‌های از قبل متصل‌شده به این اپراتورها اجازه می‌دهند تا نقاط توزیع PON را با استفاده از کارکنان نصب موجود مستقر کنند و از هزینه‌های پیمانکار فرعی یا خرید تجهیزات اجتناب کنند. قالب{4}}و{5}}پخش نیز مدیریت موجودی را ساده می‌کند-هر تقسیم‌کننده یک واحد کامل--و بدون نیاز به مواد مصرفی اضافی آماده استقرار است.

توزیع فیبر چند-واحد مسکونی (MDU).

ساختمان‌های آپارتمانی و مجتمع‌های کاندومینیوم معمولاً فیبر را از طریق اتاق‌های مخابراتی با فضای کاری محدود هدایت می‌کنند. جداکننده‌های از قبل متصل‌شده به سرعت در این فضاهای محدود بدون تنظیمات لازم برای اتصال فیوژن نصب می‌شوند. مالکان ساختمان و مدیران دارایی می‌توانند قبل از امضای قرارداد با ارائه‌دهنده خدمات، لایه توزیع غیرفعال را نصب کنند و زیرساخت‌های آماده فیبر{3}} را ایجاد کنند که مشارکت‌های ISP را جذب می‌کند.

استقرار سریع FTTH در بازارهای رقابتی

هنگامی که چندین ارائه دهنده برای جذب مشترکین در بازاری که به تازگی باز شده رقابت می کنند، سرعت نصب تعیین می کند که چه کسی برنده است. تقسیم‌کننده‌های از قبل خاتمه‌یافته، ساعت‌ها از نصب هر نقطه توزیع در مقایسه با جایگزین‌های فیلد-خاتمه می‌یابد. اپراتورها می توانند خانه های بیشتری را در روز فعال کنند و سهم بازار را قبل از حضور رقبا به دست آورند.

پردیس سازمانی و شبکه های ستون فقرات ساختمان

پردیس‌های شرکتی که چندین ساختمان را به هم متصل می‌کنند، اغلب بر روی اتصال SC/UPC برای سازگاری با تجهیزات شبکه سازمانی استاندارد می‌شوند. تقسیم‌کننده‌های از قبل متصل‌شده به‌طور یکپارچه با پچ‌پنل‌های موجود و سیستم‌های اتصال متقابل{{2} یکپارچه می‌شوند و توزیع سیگنال پخش، نقاط ضربه‌ای نظارت بر شبکه، یا تقسیم مسیر اضافی را بدون کار پایان سفارشی ممکن می‌سازند.

شبکه‌های رویداد موقت و نصب‌های پاپ{0}

شبکه های فیبر برای کنفرانس ها، جشنواره ها و مکان های موقت باید به سرعت مستقر شوند و اغلب پس از آن به مکان های جدید منتقل شوند. تقسیم‌کننده‌های از قبل اتصال‌دهنده بدون ابزار نصب می‌شوند و بدون پایان{2} دوباره جابه‌جا می‌شوند، که آنها را برای شرکت‌های تولید رویداد و عملیات پخش سیار که نمی‌توانند سرمایه‌گذاری دائمی تجهیزات اتصال را توجیه کنند، ایده‌آل می‌کند.

تست شبکه و محیط های نمایشی

مهندسان فروش که تجهیزات PON و مربیان شبکه را آموزش می دهند که تکنیک های نصب فیبر را آموزش می دهند، نیاز به تقسیم کننده هایی دارند که بلافاصله بدون آماده سازی به هم متصل شوند. واحدهای از قبل خاتمه یافته در چند ثانیه برای نمایش محصول، تمرینات آزمایشگاهی و اثبات-تست مفهوم- در جایی که زمان صرف شده برای خاتمه از فعالیت اولیه کم می‌کند، تنظیم می‌شوند.

از قبل{0}}شکاف‌کننده‌های فیبر SC/UPC متصل شده در مقابل برهنه: کدام را انتخاب کنیم؟

عامل	SC/UPC از قبل متصل شده	فیبر لخت (بدون اتصال)
تجهیزات نصب مورد نیاز است	هیچ - مستقیماً به آداپتورها وصل کنید	اسپلایسر فیوژن، برش، مواد مصرفی
زمان نصب در هر واحد	5-10 دقیقه	30-60 دقیقه (از جمله اتصال)
سطح مهارت تکنسین	نصب اولیه کابل	اتصال فیبر تایید شده
انعطاف پذیری رابط	SC/UPC ثابت (طبق ارسال)	هر نوع اتصال دهنده از طریق پایانه میدان
ثبات کیفیت	کارخانه-کنترل شده، آزمایش شده است	با شرایط مزرعه متفاوت است
بهترین برای	استقرار سریع، بدون قابلیت اتصال	رابط‌های سفارشی،-حجم بالا با تیم اتصال

اگر شبکه شما از اتصال SC/UPC در سرتاسر استفاده می‌کند و سرعت نصب را بر انعطاف‌پذیری کانکتور ترجیح می‌دهید،{0}Splitterهای از قبل متصل مزایای واضحی ارائه می‌دهند. برای پروژه‌هایی که به انواع اتصال‌دهنده یا سازمان‌هایی با عملیات اتصال ثابت نیاز دارند، به تقسیم‌کننده PLC فیبر برهنه 1x8 ما برای پایان دادن به میدان مراجعه کنید.

گزینه‌های سفارش برای-شکاف‌های 1x8 SC/UPC متصل شده

لوازم فیبر Evoluxکارخانه-خاتمه یافتتقسیم کننده های PLC با گزینه های سفارشی سازی متعدد:

نسبت تقسیم:1×2، 1×4، 1×8، 1×16، 1×32، 1×64 از قبل{12}}پیکربندی متصل
گزینه های رابط:SC/UPC (این محصول)، SC/APC، LC/UPC، LC/APC، FC/UPC، FC/APC
طول پیگتیل:استاندارد 1.5 متر؛ سفارشی 0.5 متر، 1.0 متر، 2.0 متر، یا 3.0 متر موجود است
ژاکت فیبر:بافر محکم 900 میکرومتر (استاندارد)، 2.0 میلی متر یا 3.0 میلی متر با غلاف LSZH
گزینه های بسته:مینی لوله، لوله فولادی، ماژول ABS، کاست LGX یا سینی قفسه 19 اینچی
رابط ورودی:می تواند با خروجی ها متفاوت باشد (به عنوان مثال، ورودی SC/APC با خروجی های SC/UPC)

قیمت‌گذاری حجمی برای سفارش‌های 50+ واحد موجود است. برای قیمت‌های ویژه پروژه از جمله برچسب‌گذاری و بسته‌بندی سفارشی با بخش فروش تماس بگیرید.

سوالات متداول

س: آیا می توانم این تقسیم کننده SC/UPC را مستقیماً به GPON OLT خود وصل کنم؟

پاسخ: بله، اگر OLT شما دارای پورت های SC/UPC PON است. اکثر GPON OLTهای Huawei، ZTE، Nokia و Calix اتصالات SC/UPC یا SC/APC را می‌پذیرند{{1} مشخصات تجهیزات شما را بررسی می‌کنند. کانکتور SC/UPC ورودی اسپلیتر مستقیماً به درگاه PON OLT یا به آداپتور SC/UPC روی یک قاب توزیع فیبر متصل می شود.

س: آیا تلفات برگشتی 50dB SC/UPC برای شبکه PON من کافی است؟

پاسخ: برای سرویس های داده GPON و EPON، تلفات برگشتی 50 دسی بل از الزامات ITU-T G.984 بیشتر است. اگر از همپوشانی ویدئویی RF (CATV روی PON) استفاده می‌کنید، حساسیت بازتابی بالاتر سیگنال‌های آنالوگ ممکن است به کانکتورهای SC/APC با تلفات برگشتی بیشتر یا مساوی 60 دسی‌بل نیاز داشته باشد.

س: اگر تصادفاً SC/UPC را به آداپتور SC/APC متصل کنم، چه اتفاقی می‌افتد؟

پاسخ: اتصال فیزیکی ممکن است اما توصیه نمی شود. سطح صاف انتهای UPC-که با آداپتور APC زاویه‌دار برخورد می‌کند، یک شکاف هوایی ایجاد می‌کند که تلفات ورودی را تا 2-4 دسی بل افزایش می‌دهد و افت بازگشت را به طور قابل‌توجهی کاهش می‌دهد. اگر باید این نوع رابط‌ها را پل بزنید، از آداپتورهای هیبریدی SC UPC{5} به APC استفاده کنید، اگرچه همیشه یک جفت کانکتور منطبق ترجیح داده می‌شود.

س: چگونه کانکتورهای SC/UPC را قبل از نصب تمیز کنم؟

A: از a استفاده کنیدقلم تمیز کننده فیبر نورییا دستمال مرطوب -رایگان با IPA (ایزوپروپیل الکل) پرز کنید تا بلافاصله قبل از جفت شدن، انتهای رابط-را تمیز کنید. آستین تراز داخلی آداپتور را نیز تمیز کنید. آلودگی گرد و غبار علت اصلی از بین رفتن کانکتور است{4}}چند ثانیه تمیز کردن از عیب یابی سردردهای بعدی جلوگیری می کند.

س: آیا می توانم این اسپلیتر لوله کوچک را در فضای باز نصب کنم؟

پاسخ: خود اسپلیتر در -40 درجه تا +85 درجه کار می‌کند که برای محدوده‌های دمایی در فضای باز مناسب است. با این حال، بسته مینی تیوب فاقد ضد آب و هوا است - آن را در داخل یک محفظه درجه بندی شده در فضای باز (IP65 یا بالاتر) نصب کنید تا در برابر رطوبت، قرار گرفتن در معرض اشعه ماوراء بنفش و آسیب فیزیکی محافظت شود.

س: کانکتورها می توانند چند چرخه جفت گیری را تحمل کنند؟

پاسخ: رابط‌های SC/UPC برای 500+ چرخه جفت‌گیری رتبه‌بندی می‌شوند و در عین حال از دست دادن مشخص شده درج نیز حفظ می‌شود. این از پیکربندی مجدد وصله پنل معمولی و فعالیت عیب یابی در طول عمر عملیاتی اسپلیتر پشتیبانی می کند. برای به حداکثر رساندن طول عمر کانکتور از اتصال/قطع غیر ضروری خودداری کنید.

س: تفاوت بین این محصول با جعبه ABS یا اسپلیترهای کاست چیست؟

پاسخ: این نسخه لوله کوچک کوچکترین ردپا-فقط تراشه PLC را در یک لوله محافظ با پیگتیل‌ها فراهم می‌کند. نسخه‌های جعبه و کاست ABS یک محفظه با-آداپتورهای داخلی برای نصب رک-نصب یا پانل{4}} اضافه می‌کنند. هنگامی که اسپلیتر در داخل یک محفظه موجود نصب می شود، مینی لوله را انتخاب کنید. هنگامی که به پانل های آداپتور یکپارچه نیاز دارید، جعبه یا کاست ABS را انتخاب کنید.

س: آیا می توانم با انواع مختلف کانکتور در ورودی در مقابل خروجی سفارش دهم؟

ج: بله. پیکربندی‌های رایج شامل ورودی SC/APC (برای مطابقت با پورت‌های OLT) با خروجی‌های SC/UPC یا ورودی LC با خروجی‌های SC است. هنگام سفارش نیازهای خود را مشخص کنید-ما می‌توانیم از قبل{3}}هر ترکیب استاندارد اتصال دهنده را خاتمه دهیم.

نکات نصب برای{0}Splitterهای SC/UPC از قبل متصل شده

قبل از نصب، مسیر کابل را برنامه ریزی کنید:مشخص کنید که هر یک از نه پیگتیل به کجا ختم می شود. طول استاندارد 1.5 متری باید به پانل آداپتور شما برسد و حلقه‌های سرویس را شل کند-اگر نه، طول‌های سفارشی را سفارش دهید.
بدنه مینی تیوب را محکم کنید:برای ثابت کردن لوله در جای خود، از بست کابل، پایه های چسب یا سینی شکاف محفظه استفاده کنید. از استرس در نقاط خروج فیبر اجتناب کنید.
حفظ شعاع خمش در طول مسیریابی:خمیدگی فیبر را بالای شعاع 15 میلی متر نگه دارید. فیبر G.657A1 خمیدگی های محکم تری را تحمل می کند، اما مسیریابی محافظه کارانه عمر قطعه را افزایش می دهد.
تمام کانکتورها را بلافاصله قبل از جفت شدن تمیز کنید:حتی کانکتورهای مهر و موم شده کارخانه می توانند در حین حمل و نقل و جابجایی گرد و غبار جمع کنند. یک پاس با قلم تمیزکننده چند ثانیه طول می کشد و از تلفات دسی بل جلوگیری می کند.
هر پورت را برچسب گذاری کنید:فیبر ورودی را به طور مشخص علامت گذاری کنید. برای خروجی ها، بر اساس شماره پورت یا مقصد برچسب بزنید تا عیب یابی آینده ساده شود.
تست بعد از نصب:با استفاده از پاور سنج، توان نوری را در هر پورت خروجی بررسی کنید. قرائت ها باید با مقادیر مورد انتظار بر اساس تلفات تقسیم کننده به علاوه تلفات اتصال دهنده از تجهیزات بالادست مطابقت داشته باشند.
