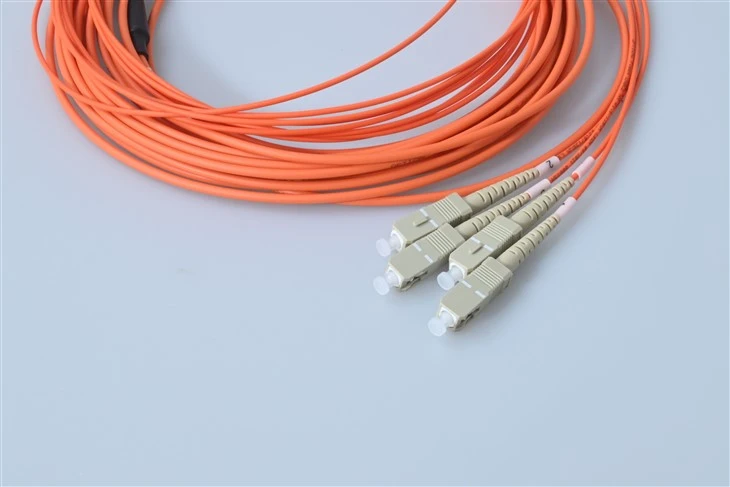

چه چیزی این پچ کورد 12 هسته ای را متفاوت می کند
پچ کورد فیبر نوری SC یک پچ کابل جمع و جور کوچک است که در بسیاری از برنامه ها مورد استفاده قرار می گیرد. این راه حل های شبکه شامل شبکه های مخابراتی، شبکه های محلی، شبکه های پردازش داده، پایانه های دستگاه و توزیع محل می باشد. پچ‌کوردهای SC برای ارائه راه‌حل‌های اترنت سریع در برنامه‌های گیگابیتی و برنامه‌های ATM با مصرف فضای کمتر طراحی شده‌اند.
1 کابل=6 پیوندهای دوبلکس
6 اتصال دوبلکس را در یک مجموعه ادغام می کند و حجم کابل را تا 60% کاهش می دهد. درهم ریختگی کمتر در شماجعبه ترمینالیا ODF به معنای ردیابی آسان تر و نگهداری سریعتر است.
12-شناسایی فیبر رنگی
هر فیبر داخلی از کد رنگی TIA/EIA-598 (آبی ← آکوا) پیروی می کند، بنابراین می توانید هر کانال را فوراً مشخص کنید. ژاکت بیرونی نارنجی به وضوح این را از زرد جدا می کندپچ کوردهای تک حالتهدر سایت
SC Push-کشش × 12 پورت
همه 12 کانال از کانکتورهای SC/UPC با فرول های سرامیکی استفاده می کنند. فشاری-از کشیدن تصادفی-بیرون - زمانی که 12 فیبر یک کابل مشترک دارند، جلوگیری می‌کند. مستقیماً با استاندارد جفت می شودآداپتورهای SCدر هر پانل
مشخصات
| پارامتر | واحد | FC، SC، LC/ سیم فیبر زرهی | ST، MU | MT-RJ، MPO | E2000 | ||||||||
| اس ام | MM | اس ام | MM | اس ام | MM | اس ام | |||||||
| کامپیوتر | UPC | APC | کامپیوتر | کامپیوتر | UPC | کامپیوتر | کامپیوتر | UPC | کامپیوتر | کامپیوتر | APC | ||
| از دست دادن درج (معمولی) | دسی بل | کمتر یا مساوی 0.3 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.3 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.3 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.3 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.3 | کمتر یا مساوی 0.3 |
| ضرر برگشتی | دسی بل | بزرگتر یا مساوی 45 | بزرگتر یا مساوی 50 | بزرگتر یا مساوی 60 | بزرگتر یا مساوی 30 | بزرگتر یا مساوی 45 | بزرگتر یا مساوی 50 | بزرگتر یا مساوی 30 | بزرگتر یا مساوی 45 | بزرگتر یا مساوی 50 | بزرگتر یا مساوی 35 | بزرگتر یا مساوی 55 | بزرگتر یا مساوی 75 |
| طول موج عملیاتی | نانومتر | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| قابلیت مبادله | دسی بل | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | ||||||||
| لرزش | دسی بل | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | ||||||||
| دمای عملیاتی | درجه | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| دمای ذخیره سازی | درجه | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| قطر کابل | میلی متر | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
ویژگی ها
Singlemode یا Multimode SC، Riser یا Plenum Rated
ما مجموعه های کابل فیبر نوری SC را با گزینه های تک حالت (9/125 OS1، OS2)، دوبلکس و چند حالته (50/125 و 62.5/125) عرضه می کنیم. می‌توانید انتخاب کنید که برای اتصالات برنامه‌های رایزر یا Plenum باشد یا اگر می‌خواهید کاملاً سفارشی شود، می‌توانید با ما تماس بگیرید تا درباره سرویس OEM/ODM ما برای پچ‌کوردهای SC بیشتر بدانید.
بیرون کشیدن آسان و راحت
اتصالات SC که با پیکربندی مناسب ساخته شده اند، مجهز به مکانیسم های قفلی هستند که شبیه زبانه نگهدارنده کانکتور RJ45 هستند. اکنون اتصال و جدا کردن کانکتور از دستگاه آسان است. زبانه های قفل کننده با دوام بیشتر در مقاومت در برابر کشش، کرنش، ضربه و ضربه در طول نصب و نگهداری کابل کشی- قالب گیری می شوند.
3
مونتاژ فیبر ایمن و آزمایش شده با اتلاف درج کم
پچ‌کوردهای ما 100% از نظر اپتیکی بازرسی و آزمایش شده‌اند تا تلفات ورودی کمتری بیش از 0.02 دسی‌بل نداشته باشند.
برنامه های کاربردی
- وصله OLT-به-ODF در دفاتر مرکزی و کابینت‌های PON
- ستون فقرات LAN پردیس با استفاده از فیبر چند حالته OM1/OM2/OM3/OM4
- ایجاد اتصالات رایزر بین کمدهای MDF و IDF
- ادغام کابل کشی افقی در پروژه های کابل کشی ساخت یافته
- وصله فرستنده و گیرنده نوری هدند در 1310/1550 نانومتر
- هاب{0}}اتصال سایت برای توزیع منطقه ای HFC
- پیوندهای RF-روی-فیبر در شبکه‌های CATV آنالوگ و دیجیتال
- نقاط ضربه ای نظارت بر سیگنال برای تأیید توان نوری
- مالتی پلکسر DWDM/CWDM-به-وصله‌سازی ODF در شبکه‌های درجه حامل-
- یکپارچه سازی فیبر BBU به RRU ایستگاه پایه بی سیم
- مترو{0}}ارتباط حلقه ای بین تأسیسات هم-مکان
- در محیط‌های میزبان خنثی متصل می‌شوند
- سرور-برای-تغییر اتصال فیبر در-بالا-استقرار رک
- SAN پارچه متقاطع-برای شبکه های منطقه ذخیره سازی متصل می شود
- ادغام وصله پانل با تراکم بالا-در مراکز داده هم‌مکانی
- کابل‌کشی پارچه‌ای-برگ ستون فقرات در محیط‌های ابری و مقیاس بزرگ
- اتصالات مرجع OTDR و برق سنج نوری
- -انتهای خط تولید-بازرسی چهره و تأیید از دست دادن درج
- آزمایش دسته ای پیوندهای فیبر جدید نصب شده در طول راه اندازی
- عیب‌یابی میدانی - جداسازی خطای مشترک رابط
سوالات متداول
س: چرا 12 هسته شکسته را به جای 6 پچ کورد دوبلکس انتخاب کنید؟
A: یک کابل جایگزین شش کابل می شود و حجم کابل را تا 60% کاهش می دهد. ردیابی پورت سریع تر، جریان هوای بهتر در کابینت ها و عملکرد نوری یکسان در هر کانال.
س: آیا می توانم از یک طرف SC و از طرف دیگر LC دریافت کنم؟
پاسخ: بله - ما از پیکربندی‌های ترکیبی مانند SC-LC، SC{{2}FC، و SC-ST در ۱۲ کابل هسته‌ای، به‌علاوه انواع پولیش مختلط (UPC/APC) پشتیبانی می‌کنیم. ما را ببینیدگزینه های اتصال.
س: رنگ 12 فیبر-در داخل چگونه کدگذاری شده است؟
A: آنها از TIA/EIA-598 پیروی می کنند: آبی، نارنجی، سبز، قهوه ای، تخته سنگی، سفید، قرمز، سیاه، زرد، بنفش، رز، آبی. توالی استاندارد برای شناسایی فوری در حین وصله.
س: PVC یا LSZH - کدام ژاکت را انتخاب کنم؟
A: PVC برای نصب استاندارد داخلی. LSZH برای فضاهای بسته یا عمومی (مراکز داده، بیمارستان ها) که در آن سمیت دود اهمیت دارد. کدهای اروپایی (EN 50173) به طور کلی LSZH را تعیین می کنند. تفاوتی در عملکرد نوری وجود ندارد.
س: آیا هر کابل به صورت جداگانه آزمایش می شود؟
ج: بله. هر واحد 100٪ در کارخانه برای از دست دادن درج، افت برگشتی و هندسه صورت-تست شده است. گزارش آزمون فردی گنجانده شده است.
