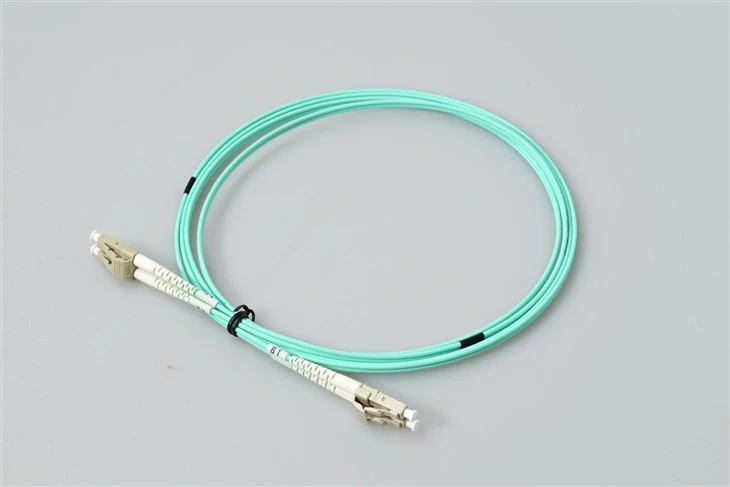

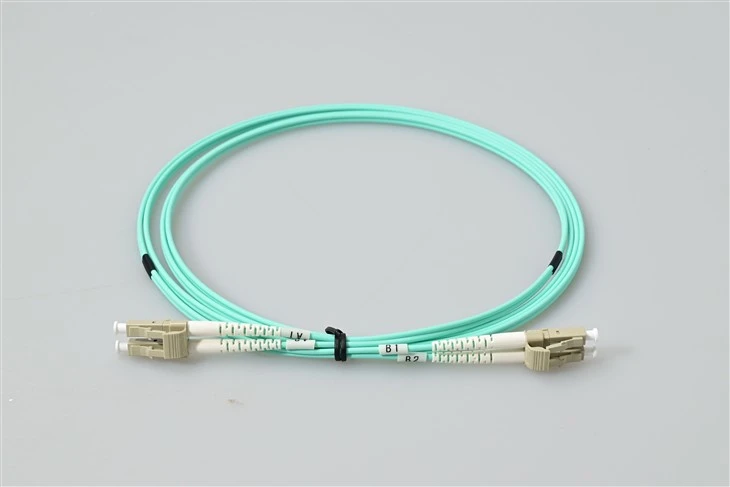

پچ کابل LC چیست؟
LC{0}}کابل وصله فیبر LCبا دو کانکتور فیبر LC که در دو انتها خاتمه یافته اند، رایج ترین نوع کابل فیبر نوری در صنعت است. در مقایسه با سایر کابلهای فیبر نوری رایج، کابلهای فیبر LC دارای چگالی بالا و عملکرد قابل اعتماد در اکثر کاربردها هستند.
کابل های ما 100٪ از نظر نوری بازرسی شده و برای از دست دادن درج تست شده اند.
مشخصات
| نوع رابط | LC UPC به LC UPC | حالت فیبر | Om3 50/125μm |
| درجه فیبر | G657A/G652D | طول موج | 1310/1550 نانومتر |
| از دست دادن درج | کمتر یا مساوی 0.3dB | ضرر برگشتی | بزرگتر یا مساوی 50 دسی بل |
| حداقل شعاع خمشی (هسته فیبر) | 10 میلی متر | حداقل شعاع خمشی (کابل فیبر) | 10/5 بعدی (دینامیک/استاتیک) |
| تعداد فیبر | دوبلکس | ژاکت کابل | LSZH |
| دمای عملیاتی | -20 تا 70 درجه | دمای ذخیره سازی | -40 تا 80 درجه |
روش های طبقه بندی کابل های نوری
کابل فیبر نوری یک خط ارتباطی است که از فیبرهای نوری مطابق با الزامات عملکرد نوری به عنوان رسانه انتقال برای دستیابی به انتقال سیگنال نوری استفاده می کند. این شامل اجزایی مانند هسته کابل، عناصر تقویت کننده و غلاف است و همچنین ممکن است در صورت نیاز شامل عناصر اضافی مانند لایه های ضد آب، لایه های بافر، لایه های عایق و لایه های زره باشد.
روش های طبقه بندی کابل های نوری عمدتاً شامل موارد زیر است:
براساس رسانه انتقال: به کابلهای فیبر نوری تک حالته-و کابلهای فیبر نوری چند حالته طبقهبندی میشوند.
با توجه به ساختار هسته کابل: به کابل نوری رشته ای، کابل نوری اسکلتی، کابل نوری لوله مرکزی، کابل نوری نواری و کابل نوری تخت تقسیم می شود.
اجزای تقویتشده: به کابلهای نوری غیرفلزی، کابلهای نوری استاندارد، و کابلهای نوری اجزای تقویتشده طبقهبندی میشوند.
با روش نصب: به کابل نوری مجرای، کابل نوری بالای سر، کابل نوری مستقیم-و کابل نوری زیردریایی تقسیم میشود.
بر اساس محیط استفاده، آنها به کابل های نوری داخلی و کابل های نوری در فضای باز تقسیم می شوند.
برنامه های کاربردی
جامپرهای فیبر OM3 LC با هسته 50/125 میکرونبرای اجرای کوتاه- اترنت 10 گیگابیتی در داخل اتاق های سرور طراحی شده اند. کابل دوبلکس چند حالته آکوا{3}}از پهنای باند مودال مؤثر 2000 مگاهرتز·کیلومتر در 850 نانومتر پشتیبانی میکند، و این امکان را فراهم میکند که رک{6}}به{7}}ارتباط قابل اعتماد برای استقرار در مقیاس فوقالعاده متصل شود.
این سیم پچ چند حالته LC با ظرفیت 10 گیگابیت، توان عملیاتی ثابتی را برای شبکههای منطقه ذخیرهسازی کانال فیبر ارائه میکند. مهندسان شبکه که کابلهای وصله فیبر OM3 را برای زیرساخت SAN انتخاب میکنند از دسترسی 300 متری در 10 گیگابیت بهره میبرند و نیاز به بازسازی سیگنال را در تاسیسات با اندازه متوسط کاهش میدهد.
امکاناتی که نیاز به کابلکشی ستون فقرات چند حالته بین طبقات دارند، برای پیمایش در مسیرهای مجرای تنگ به کابلهای خمیده-ال سی-به-LC OM3 غیرحساس متکی هستند. غلاف بیرونی LSZH با قوانین ایمنی آتش سوزی برای نصب پلنوم و رایزر در ساختمان های تجاری مطابقت دارد.
محیطهای تولید ویدیویی که 3G-SDI یا 12G-SDI فشردهنشده را روی فیبر انتقال میدهند، از افت کم درج این جامپر دوبلکس LC OM3 بهره میبرند. مهندسان پخش اغلب کابلهای چند حالته آبی را برای وصله بین روترهای SDI و واحدهای کنترل دوربین سفارش میدهند.
تیمهای فناوری اطلاعات مراقبتهای بهداشتی که سیستمهای PACS و تجهیزات تصویربرداری تشخیصی را به کار میگیرند، فیبر دوبلکس OM3 LC را برای ایمنی EMI و فضای بالای پهنای باند آن انتخاب میکنند. عملکرد اپتیکال آزمایش شده در کارخانه هر کابل، انطباق با الزامات سخت گیرانه شبکه بیمارستانی را تضمین می کند.
سوالات متداول
Q1: کابل چند حالته LC تا LC OM3 از چه فاصله انتقالی در 10GbE پشتیبانی می کند؟
پاسخ: کابل فیبر دوبلکس OM3 50/125 از اترنت 10 گیگابیت تا 300 متر پشتیبانی میکند. برای اجراهای طولانیتر در یک ساختمان، ارتقا را در نظر بگیریدجایگزین های فیبر OM4 یا تک حالته.
Q2: آیا می توانم از این پچ کورد چند حالته آبی با فرستنده گیرنده +40GbE QSFP استفاده کنم؟
ج: بله. هنگامی که با ماژول های 40GBASE-SR4 QSFP+ جفت می شود، جامپر فیبر OM3 LC از انتقال موازی تا 100 متر پشتیبانی می کند. از کابل شکست خود اطمینان حاصل کنید یامهار MTP-به-LCبا پیکربندی قطبیت مطابقت دارد.
Q3: آیا ژاکت LSZH روی این کابل برای فضاهای پلنوم مناسب است؟
A: ژاکت کابل LSZH (کم دود صفر هالوژن) انتشار دود سمی در طول احتراق را کاهش می دهد. برای نصب-هوای پلنوم که توسط کدهای آتش نشانی دقیق کنترل میشوند، تأیید کنید که مقررات محلی کابلهای وصله فیبر چند حالته با رتبه LSZH- OM3 را میپذیرند.
Q4: حداقل شعاع خمش 10 میلی متر چگونه از شبکه من محافظت می کند؟
پاسخ: هسته فیبر G657A1 بدون حساسیت به خم-مسیریابی محکم تری را بدون تخریب سیگنال تحمل می کند. نصبکنندههایی که با{4}}پچپنلهای LC با چگالی بالا در رکهای سرور محدود کار میکنند، برای حفظ یکپارچگی پیوند، به این انعطافپذیری متکی هستند.
Q5: مشخصات از دست دادن ورودی معمولی برای این کابل دوبلکس LC OM3 چیست؟
پاسخ: هر انتهای کانکتور با کمتر یا مساوی 0.3 دسی بل از دست دادن درج تست می شود. تلفات کمتر به بودجه انرژی اپتیکی بیشتر منجر می شود، که در هنگام آبشاری چندین نقطه وصله در یک سیستم کابل کشی ساخت یافته بسیار مهم است.
Q6: آیا طول سفارشی برای سفارشات مرکز داده انبوه موجود است؟
ج: بله. خدمات وصله سیم فیبر OEM شامل طول کابل سفارشی، برچسب زدن و بسته بندی است. برای قیمت گذاری عمده کابل چند حالته LC-به-ال سی در سفارشات بیش از 100 قطعه، با تیم فروش تماس بگیرید.
Q7: چه کد رنگی فیبر چند حالته OM3 را مشخص می کند؟
A: کنوانسیون صنعت از یک ژاکت آبی (آبی روشن-سبز) برای کابلهای فیبر OM3 50/125 استفاده میکند. این کدگذاری رنگی به تکنسین ها کمک می کند که پیوندهای چند حالته را از کابل های تک حالته زرد یا نارنجی OM1/OM2 در هنگام نصب تشخیص دهند.
Q8: آیا این کابل پچ از برنامه های کاربردی 25 گیگابایتی پشتیبانی می کند؟
A: فیبر OM3 برای 25GBASE{2}}SR تا تقریباً 70 متر رتبه بندی شده است. برای دسترسی کامل 100 متری 25 گیگابیت،کابل های LC چند حالته دوبلکس OM4حاشیه پهنای باند مودال اضافی را ارائه می دهد.
