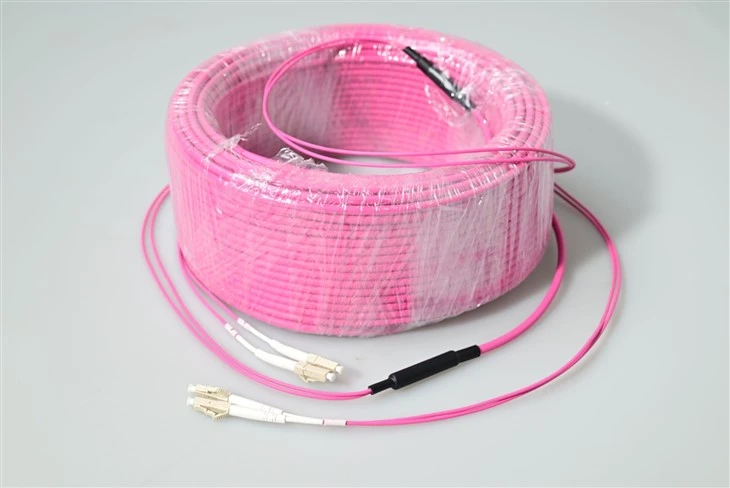

پچ کابل LC چیست؟
LC{0}}ال سی سیم فیبر نورییک پچ کابل فشرده کوچک است که در بسیاری از برنامه ها مورد استفاده قرار می گیرد. این راه حل های شبکه شامل شبکه های مخابراتی، شبکه های محلی، شبکه های پردازش داده، پایانه های دستگاه و توزیع محل می باشد. پچکوردهای LC{2} برای ارائه راهحلهای اترنت سریع در برنامههای گیگابیتی و برنامههای ATM با مصرف فضای کمتر طراحی شدهاند.
مشخصات
| پارامتر | واحد | FC، SC، LC/ سیم فیبر زرهی | ST، MU | MT-RJ، MPO | E2000 | ||||||||
| اس ام | MM | اس ام | MM | اس ام | MM | اس ام | |||||||
| کامپیوتر | UPC | APC | کامپیوتر | کامپیوتر | UPC | کامپیوتر | کامپیوتر | UPC | کامپیوتر | کامپیوتر | APC | ||
| از دست دادن درج (معمولی) | دسی بل | کمتر یا مساوی 0.3 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.3 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.3 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.3 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.3 | کمتر یا مساوی 0.3 |
| ضرر برگشتی | دسی بل | بزرگتر یا مساوی 45 | بزرگتر یا مساوی 50 | بزرگتر یا مساوی 60 | بزرگتر یا مساوی 30 | بزرگتر یا مساوی 45 | بزرگتر یا مساوی 50 | بزرگتر یا مساوی 30 | بزرگتر یا مساوی 45 | بزرگتر یا مساوی 50 | بزرگتر یا مساوی 35 | بزرگتر یا مساوی 55 | بزرگتر یا مساوی 75 |
| طول موج عملیاتی | نانومتر | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| قابلیت مبادله | دسی بل | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | ||||||||
| لرزش | دسی بل | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | ||||||||
| دمای عملیاتی | درجه | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| دمای ذخیره سازی | درجه | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| قطر کابل | میلی متر | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
ویژگی ها
پاسخگویی به تقاضاهای رو به رشد برای راه حل های SFF
کانکتورهای LC تنها با یک فرول با قطر 1.25 میلی متر ساخته می شوند که یک مزیت بزرگ برای شبکه فیبر نوری متراکم است. کانکتور LC تحت استاندارد IEC 61754-20 برای اتصالات با چگالی بالا مانند فرستنده گیرنده های SFP، XFP و SFP+ ساخته شده است. برای نگاهی عمیق تر به نحوه تبدیل این به استقرار در دنیای واقعی، به راهنمای ما مراجعه کنیدراه حل های اتصال فیبر LC با تراکم بالا-برای محیط های SFP+ و مرکز داده.
رتبه بندی تک حالته یا چند حالته LC{0}}LC، Riser یا Plenum
ما مجموعههای کابل فیبر نوری LC-LC را باحالت تک (9/125 OS1، OS2)، دوبلکس و چند حالته (50/125 و 62.5/125)گزینه ها میتوانید انتخاب کنید که برای برنامههای رایزر یا اتصالات Plenum باشد یا اگر میخواهید کاملاً سفارشی شود، میتوانید با ما تماس بگیرید تا درباره سرویس OEM/ODM ما برای سیمهای وصله LC-ال سی بیشتر بدانید.
بیرون کشیدن آسان و راحت
اتصالات LC-LC که با پیکربندی مناسب ساخته شدهاند، مجهز به مکانیسمهای قفلی هستند که شبیه زبانه نگهدارنده کانکتور RJ45 هستند. اکنون اتصال و جدا کردن کانکتور از دستگاه آسان است. زبانه های قفل کننده با دوام بیشتر در مقاومت در برابر کشش، کرنش، گیر و ضربه در طول نصب و نگهداری کابل کشی{4}} قالب گیری می شوند.
مونتاژ فیبر ایمن و آزمایش شده با اتلاف درج کم
پچکوردهای ما 100% از نظر اپتیکی بازرسی و آزمایش شدهاند تا تلفات درج کمتری بیش از 0.02 دسی بل داشته باشند.
برنامه های کاربردی
پچ کورد چند حالته دوبلکس OM4 LC به طور خاص برای محیطهایی طراحی شده است که تراکم اتصال، پهنای باند کوتاه-و وصله سریع{2}}تغییر وصلهای داغ بیشتر از فاصله است. از آنجایی که فرول 1.25 میلی متری SFF نصف قطر فرول استاندارد SC است، این جامپر فیبر دوبلکس LC OM4 دو برابر تعداد پورت ها را در همان 1U فضای پانل - قرار می دهد، به همین دلیل است که سناریوهای زیر اهداف اصلی استقرار آن هستند.
قفسههای فرستنده گیرنده-SFP+ / QSFP+ با چگالی بالا
شکافها مستقیماً در 10G SFP+، 25G SFP28، و 4×10G QSFP+ از قفسها خارج میشوند. کابل وصله 1.25 میلیمتری SFF LC، گام درگاه{10}به-را در 6.25 میلیمتر نگه میدارد، که با فاصله مکانیکی تعریفشده توسط IEC 61754-20 برای قفسهای فرستنده گیرنده قابل انباشته مطابقت دارد.
10G / 40G / 100G کوتاه-دسترسی به پیوندهای چند حالته
OM{0}}/125 لیزر-فیبر بهینه شده 10GBASE-SR تا 400 متر، 40GBASE-SR4 تا 150 متر، و 100GBASE{11}}SR10 تا 150 متر ارائه می دهد. این باعث میشود که کابل فیبر نوری دوبلکس OM4 LC{16}}بهعنوان یک جامپر کوتاه-دسترس برای ستون فقرات{18}}در داخل یک سالن داده واحد باشد. اگر در حال ارزیابی استقرار OM3 یا OM4 برای پروژه خود هستید، ماراهنمای مقایسه فیبر چند حالته OM3 در مقابل OM4فاصله کلیدی، پهنای باند، و مبادله{0}}هزینه را به تفصیل پوشش می دهد.
داغ-تغییر وصله در پانلهای زنده 24×7
Snap سبک RJ45-در قفل با یک انگشت - بدون ابزار، بدون اختلال در درگاه مجاور آزاد میشود. تکنسینهای میدانی این پچ سرب LC دوبلکس OM4 را برای پانلهای تولیدی ترجیح میدهند که در آن کششهای تصادفی کابلهای همسایه باعث ضربههای سرویس میشود.
شبکه های فضای ذخیره سازی (کانال فیبر 16G / 32G)
مدیران SAN از Brocade و Cisco از LC دوبلکس در هر پورت استفاده می کنند. بلوز چند حالته OM4 LC به LC از 16GFC تا 125 متر و 32GFC تا 100 متر - پشتیبانی میکند که طولانیترین ردیف-تا-در داخل اکثر پارچههای SAN سازمانی را پوشش میدهد.
کابل کشی ساختاری رایزر و پلنوم (OFNR / OFNP)
برای خریدارانی که سفارش انبوه میدهند که شفتهای بالابر یا سقفهای هوا را{0}}میسازند، سیم پلنوم دوبلکس LC OM4 با ژاکتهای دارای رتبه OFNR یا OFNP موجود است که الزامات ایمنی آتش-و UL 910 NFPA را برآورده میکند که اغلب در پروژههای فدرال ایالات متحده مشخص شده است.
OEM / ODM عمده فروشی برای یکپارچه سازهای سیستم
ما سفارشهای OEM انبوه را با برچسبهای چاپ شده سفارشی، چکمههای رنگی-کدگذاریشده، و طولهای غیر استاندارد{{1} (تا 0.5 متر) میپذیریم. خریداران عمده فروشی LC چند حالته جامپر دوبلکس می توانند قطر کابل مخلوط 0.9 / 2.0 / 3.0 میلی متر را روی همان PO ترکیب کنند.
الیاف صنعتی با دمای گسترده-
پنجره عملیاتی 40- ~ 75 درجه از مشخصات تجاری استاندارد به میزان 20 درجه در قسمت پایین بیشتر است و به کابل پچ دوبلکس LC{6} 50/125 اجازه می دهد تا از اتاق های سوئیچ بدون قید و شرط، پناهگاه های خارج از منزل و کابینت های مخابراتی کنار مسیر بدون خرابی چرخه حرارتی دوام بیاورد.
سوالات متداول
Q1: چه چیزی فرول 1.25 میلی متری SFF را بهتر از فرول 2.5 میلی متری روی کابل SC می کند؟
پاسخ: فرول کوچکتر فاصله بین پورت ها را به نصف کاهش می دهد، دقیقاً به همین دلیل است که IEC 61754-20 1.25 میلی متر را برای LC انتخاب کرده است. یک پنل 1U که با 24 پورت دوبلکس SC مطابقت دارد، می تواند 48 پورت دوبلکس LC را با استفاده از این سیم وصله سیم دوبلکس OM4 چند حالته LC جای دهد - تراکم پورت را بدون بزرگ کردن ردپای رک دو برابر می کند.
Q2: آیا این جامپر فیبر LC به LC OM4 دارای 40G و 100G است؟
ج: بله. فیبر 50/125 لیزر OM4 بهینهسازی شده از 40GBASE-SR4 و 100GBASE-SR10 در پیوندهای چند حالته کوتاه{11}} پشتیبانی میکند. برای اپتیک موازی 40G/100G میتوانید از دو جامپر دوبلکس LC OM4 استفاده کنید یا به یک صندوق عقب MPO بروید - اما برای تجمیع بین دو پورت خروجی-LC SFP+/QSFP+-، این سیم انتخاب صحیحی است.
Q3: انطباق IEC 61754-20 دقیقاً چه چیزی را تضمین می کند؟
پاسخ: IEC 61754{3}}20 استاندارد بینالمللی ابعادی و جفتگیری برای اتصالات رابط LC است. جامپر دوبلکس IEC 61754-20 LC که در اینجا تولید میشود، با هر فرستنده یا آداپتور سازگار از Cisco، Juniper، Arista، HPE، Finisar، و سایر سازندگان بهطور قابلاطمینانی جفت میشود - بدون قفل فروشنده.
Q4: آیا می توانم این پچ کورد OM4 LC را در رتبه بندی OFNP برای یک پروژه عمده فروشی سفارش دهم؟
ج: بله. خریداران عمده می توانند ژاکت های OFNR (رایزر) یا OFNP (پلنوم) را در همان PO مشخص کنند. MOQ برای رتبه بندی های سفارشی ژاکت معمولاً 100 قطعه در هر طول است-SKU; طول های مخلوط از 0.5 متر تا 30 متر کشتی با هم.
Q5: زمان تحویل برای سفارش عمده کابل های فیبر دوبلکس LC OM4 چقدر است؟
A: پیکربندی استاندارد (آکوا LSZH، 2.0 میلی متر، 0.5-10 متر) در 3 تا 5 روز کاری از انبار ارسال می شود. سفارشهای OEM سفارشی با برچسبهای چاپی، چکمههای رنگی-کد شده، یا طولهای غیراستاندارد معمولاً به 7 تا 12 روز کاری نیاز دارند. مناقصه های بزرگ 5،{12}} به صورت جداگانه ارائه می شوند.
Q6: آیا کمتر یا مساوی 0.2 دسی بل تلفات کم درج در هر واحد تضمین شده است؟
پاسخ: هر لید وصله LC دوبلکس OM4 100% تداخل سنج-بازرسی شده و ضایعات درج-در برابر یک مرجع- درجه اصلی آزمایش شده است. IL معمولی اندازهگیری شده در خط کمتر یا مساوی 0.2 دسیبل در 850 نانومتر و کمتر یا مساوی 0.15 دسیبل در 1300 نانومتر است. گزارش های آزمایشی انفرادی در صورت درخواست برای ارسال کیفیت سفارش انبوه در دسترس است.
Q7: کدام قطر کابل را باید انتخاب کنم - 0.9، 2.0 یا 3.0 mm؟
پاسخ: از 3.0 میلیمتر برای وصله پانل به تجهیزاتی که مقاومت در برابر له شدن اهمیت دارد، 2.0 میلیمتر برای میدانهای وصله متراکم 1U، و 0.9 میلیمتر محکم-برای مجموعههای fanout و داخل کاستها استفاده کنید. هر سه قطر روی خانواده کابلهای پچ دوبلکس LC{9} 50/125 OM4 LC ارائه میشوند.
Q8: آیا این جامپر OM4 با فرستنده و گیرنده OM3 سازگار است؟
ج: بله. فیبر OM4 با پهنای باند بالاتری نسبت به OM3 کار میکند، اما هندسه هسته 50/125 یکسانی دارد، بنابراین سیم پچ دوبلکس چند حالته LC روی تجهیزات OM3 بدون عدم تطابق مدال کار میکند. دسترسی به پیوند در کانال مختلط OM3/OM4 توسط بخش پایین- کنترل میشود.
Q9: چه دمای کاری را می توانم در کابینت خیابان در فضای باز انتظار داشته باشم؟
A: محدوده عملیاتی -40 درجه تا +75 درجه، با ذخیرهسازی -45 درجه تا +85 درجه است. این باعث میشود که کابل وصله LC OM4 با چگالی بالا برای استقرار SFP+ در کابینتهای بدون قید و شرط در اکثر مناطق آب و هوایی اروپا، آمریکای شمالی و میانه-خاورقی قابل استفاده باشد.
Q10: ضامن سبک RJ45-در مقایسه با کابلهای فشاری uniboot چگونه است؟
پاسخ: گیره-در قفل سادهتر، ارزانتر و برای تکنسینهای میدانی آشناست. کابلهای Uniboot تقریباً 25٪ در سطح مقطع جامپر صرفهجویی میکنند، اما برای هر واحد هزینه بیشتری دارند. برای فیلدهای پچ استاندارد 1U، جامپر دوبلکس LC به سبک RJ45 انتخاب اصلی است. uniboot یک خط تولید جداگانه است.
Q11: آیا این سیم دوبلکس LC-LC OM4 را با نام تجاری خود یا OEM ارسال می کنید؟
ج: هر دو. خریداران مستقیم برچسبها و بستهبندیهای مارک Evolux- را دریافت میکنند. سفارشات تامین کننده دوبلکس OEM / عمده فروشی LC OM4 با چاپ، طراحی جعبه و اسناد گواهی کارخانه خود خریدار ارسال می شود.
Q12: قبل از ثبت سفارش چه چیزی را باید تأیید کنم؟
پاسخ: لطفا تایید کنیدنوع پولیش (UPC یا APC) - راهنمای پولیش کانکتور PC در مقابل UPC vs APC ما را ببینیداگر مطمئن نیستید که کدام روکش مناسب پیوند شما است، جنس ژاکت (LSZH / OFNR / OFNP / PVC)، قطر کابل (0.9 / 2.0 / 3.0 میلیمتر)، طول، رنگ-نیازهای بوت کدگذاری شده، و اینکه آیا نشانگرهای طول چاپ شده یا برچسبهای سریالی{4}} روی هر مجموعه مورد نیاز است.
