پچ کابل SC LC چیست؟
SC{0}}وصله کابل فیبر نوری LC یک کابل وصله کوچک جمعوجور است که در بسیاری از برنامهها مورد استفاده قرار میگیرد. این راه حل های شبکه شامل شبکه های مخابراتی، شبکه های محلی، شبکه های پردازش داده، پایانه های دستگاه و توزیع محل می باشد. SC{3}}پچکوردهای LC برای ارائه راهحلهای اترنت سریع در برنامههای گیگابیتی و برنامههای ATM با مصرف فضای کمتر طراحی شدهاند.
مشخصات
| پارامتر | واحد | FC، SC، LC/ سیم فیبر زرهی | ST، MU | MT-RJ، MPO | E2000 | ||||||||
| اس ام | MM | اس ام | MM | اس ام | MM | اس ام | |||||||
| کامپیوتر | UPC | APC | کامپیوتر | کامپیوتر | UPC | کامپیوتر | کامپیوتر | UPC | کامپیوتر | کامپیوتر | APC | ||
| از دست دادن درج (معمولی) | دسی بل | کمتر یا مساوی 0.3 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.3 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.3 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.3 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.3 | کمتر یا مساوی 0.3 |
| ضرر برگشتی | دسی بل | بزرگتر یا مساوی 45 | بزرگتر یا مساوی 50 | بزرگتر یا مساوی 60 | بزرگتر یا مساوی 30 | بزرگتر یا مساوی 45 | بزرگتر یا مساوی 50 | بزرگتر یا مساوی 30 | بزرگتر یا مساوی 45 | بزرگتر یا مساوی 50 | بزرگتر یا مساوی 35 | بزرگتر یا مساوی 55 | بزرگتر یا مساوی 75 |
| طول موج عملیاتی | نانومتر | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| قابلیت مبادله | دسی بل | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | ||||||||
| لرزش | دسی بل | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | کمتر یا مساوی 0.2 | ||||||||
| دمای عملیاتی | درجه | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| دمای ذخیره سازی | درجه | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| قطر کابل | میلی متر | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

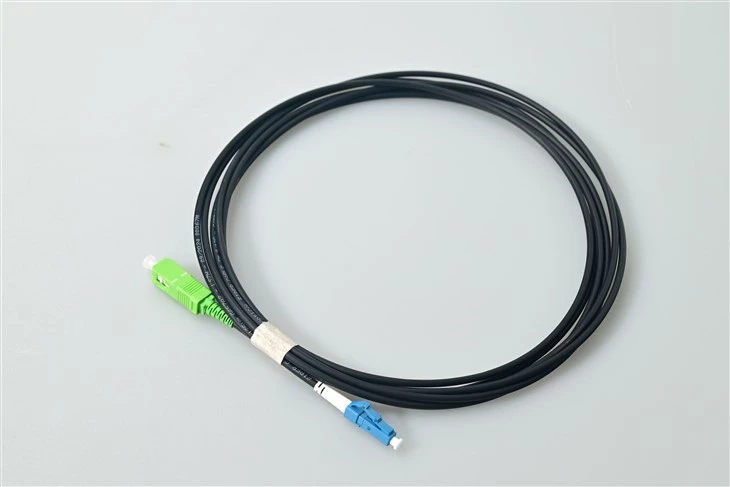

پچ سیم فیبر نوری SC/APC به LC/UPC
APC{0}}به-UPC Hybrid Design
پولیش زاویه دار SC/APC 8 درجه تلفات برگشتی بیشتر یا مساوی 60 دسی بل را فراهم می کند. پولیش گنبدی LC/UPC بیشتر یا مساوی 50 دسی بل را فراهم می کند. یک کابل هر دو نوع رابط را متصل می کند - بدنه سبز APC را مشخص می کند، آبی نشان دهنده UPC است.
ضریب فرم کوچک،-اتصال LC با چگالی بالا
فرول LC 1.25 میلی متری نصف اندازه SC 2.5 میلی متر است - تراکم پورت را در فرستنده گیرنده های SFP/SFP+/QSFP دو برابر می کند. قفل RJ{5}}برای عملکرد سریع وصل-و-کشش.

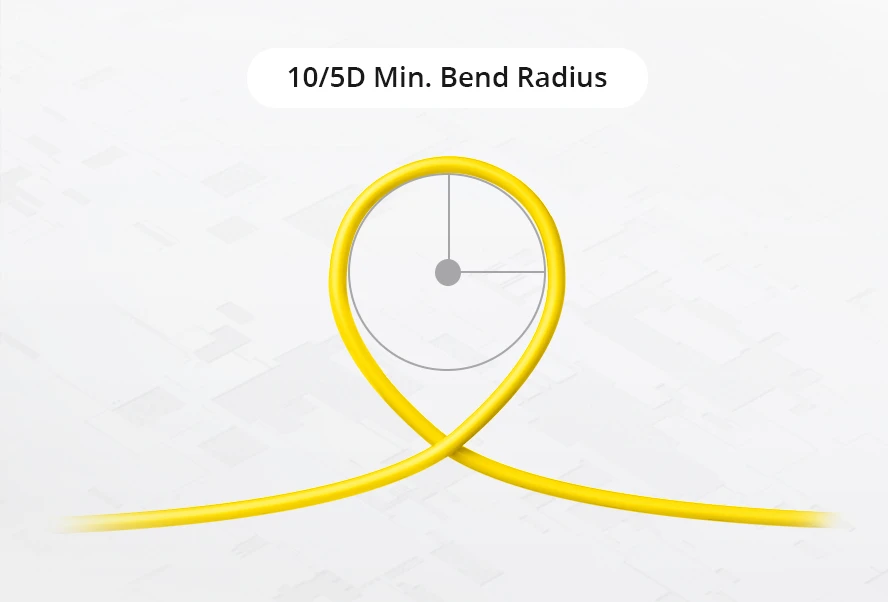

G.657.A1 Bend-فیبر غیر حساس
حداقل شعاع خمش 10 میلی متر برای مسیریابی محکم در وصله پانل ها و سیم کشی زیر{1} کف. Backward سازگار با G.652.D. تا 40 کیلومتر در 1550 نانومتر پشتیبانی می کند.
راه حل های کاربردی
سناریوهای استقرار معمولی برای این کابل فیبر تک حالته SC به LC.
شبکه دسترسی FTTH / GPON
پورت های SC/APC OLT را به تجهیزات LC/UPC ONT در ODF متصل می کند. رااسپلیتر PLCدر مسیر توزیع نیز از رابط های SC/APC استفاده می کند.
مرکز داده متقاطع{0}}اتصال کنید
پانل های توزیع فیبر SC/APC را مستقیماً به فرستنده گیرنده های LC/UPC SFP+ در سوئیچ های ToR وصله می کند. 10GbE، 25GbE و 100GbE را پشتیبانی می کند.

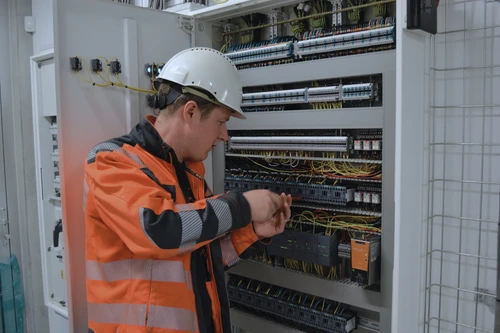

CATV / RF روی فیبر
صفحه انتهایی APC{0}}از اعوجاج CSO/CTB در ویدیوی آنالوگ جلوگیری میکند. بین فرستنده های هدند و گره های نوری در شبکه های HFC استفاده می شود.

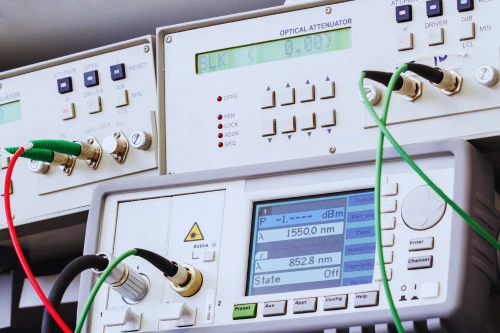

تست و اندازه گیری مخابرات
سیم آزمایشی مرجع-برای اتصال درگاههای آزمایشی LC/UPC OTDR به فریمهای توزیع SC/APC در دفاتر مرکزی.
مهاجرت LAN سازمانی
کابلکشی ساختیافته قدیمی SC را به سوئیچها و مسیریابهای جدید مبتنی بر LC-بدون پایان-خاتمه میدهد.

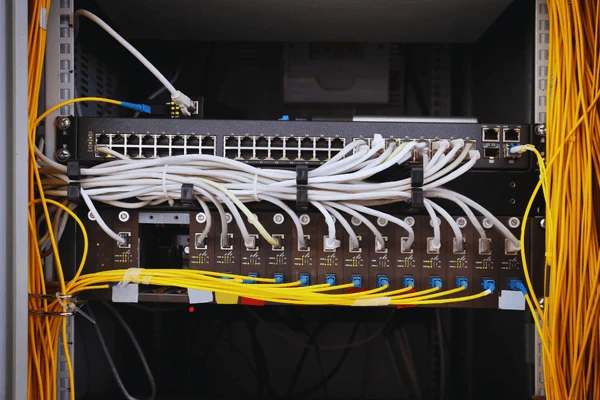

سیستم های مالتی پلکسینگ WDM
درگاههای SC/APC mux/demux را با فرستندههای LC/UPC در استقرار CWDM و DWDM متصل میکند.
توضیحات محصولات
هر پچ کورد فیبر نوری 100% برای از دست دادن درج و افت برگشتی در 1310/1550 نانومتر تست شده است. فرول های سرامیکی زیرکونیا قابلیت تعویض کمتر یا مساوی 0.2 دسی بل را از طریق بیش از یا مساوی 1000 چرخه جفت گیری ارائه می دهند. تاسیسات دارای گواهی ISO 9001:2015. Telcordia GR-326، IEC 61300، RoHS، مطابق با REACH. گزینه های ژاکت OFNR و LSZH. قطر کابل φ0.9 / φ2.0 / φ3.0 میلی متر. طول سفارشی 0.3 متر تا 100 متر در دسترس است.
توضیحات محصولات
س: تفاوت بین APC و UPC در پچ کورد فیبر نوری چیست؟
A: APC دارای یک صفحه انتهایی زاویه دار 8 درجه است (بیشتر یا مساوی 60 دسی بل تلفات برگشتی)، UPC دارای یک -پایان{4}}گنبدی شکل ( بزرگتر یا مساوی 50 دسی بل). سیستم های GPON و CATV به APC در سمت توزیع نیاز دارند. پورت های تجهیزاتی مانند فرستنده گیرنده SFP از UPC استفاده می کنند. رابط سبز=APC، آبی=UPC.
س: آیا می توانم یک کانکتور APC را به یک آداپتور UPC وصل کنم؟
A: No. Mismatched polish creates an air gap causing >از دست دادن 3 دسی بل و آسیب فرول. همیشه APC را با APC، UPC را با UPC جفت کنید. شیار کلید زاویه دار روشن استآداپتورهای SC/APCاز اغلب جفت گیری تصادفی{0}تقابل جلوگیری می کند.
س: چه سرعت ها و مسافت هایی پشتیبانی می شود؟
A: 100 مگابیت بر ثانیه تا 100 گیگابایت. تا 10 کیلومتر در 1310 نانومتر، 40 کیلومتر در 1550 نانومتر. دسترسی واقعی به بودجه نوری فرستنده گیرنده و از دست دادن کل لینک بستگی دارد.
س: تفاوت بین پچ کورد و a چیست؟دم الیافی?
پاسخ: یک پچ کورد دارای اتصالاتی در هر دو طرف برای استفاده-و-پخش است. یک پیگتیل دارای یک اتصال دهنده و یک انتهای فیبر لخت برای اتصال فیوژن به کابل های تنه است.
س: آیا می توانم طول های سفارشی یا نسخه های دوبلکس را سفارش دهم؟
ج: بله. سفارشی 0.3 متر تا 100 متر، زمان تحویل 3 تا 5 روز. نسخههای دوبلکس، زرهدار و LSZH موجود است. ما هم درست می کنیمSC/APC 12 هسته ای تا LC/UPCبرای نیازهای بیشتر به تعداد فیبر
