جعبه پایانه فیبر توضیح داده شده: اجزاء، انواع، و نحوه انتخاب مناسب

جعبه ترمینال فیبر (FTB) یک محفظه جمع و جور است که کابل های فیبر نوری را در نقطه انتهایی کابل خاتمه می دهد، به هم متصل می کند و سازماندهی می کند.رشته‌های فیبر ورودی را از طریق اتصال فیوژن به پیگ‌تیل‌ها متصل می‌کند، سپس آن پیگتیل‌ها را به درگاه‌های آداپتوری که سیم‌های پچ وصل می‌شوند، هدایت می‌کند. اکثر خریداران با این تعریف مشکلی ندارند. آنها با انتخاب نوع مناسب، تعداد پورت، قالب آداپتور و سطح حفاظت برای محیط نصب خاص خود مشکل دارند - و از آنجاست که اکثر مشکلات استقرار قابل اجتناب شروع می شود.

این راهنما به جای تکرار اصول اولیه ای که می توانید در برگه اطلاعات هر محصول پیدا کنید، بر تصمیماتی تمرکز می کند که در هنگام تعیین و نصب جعبه های ترمینال فیبر اهمیت دارند.

در واقع در داخل جعبه پایانه فیبر چیست؟

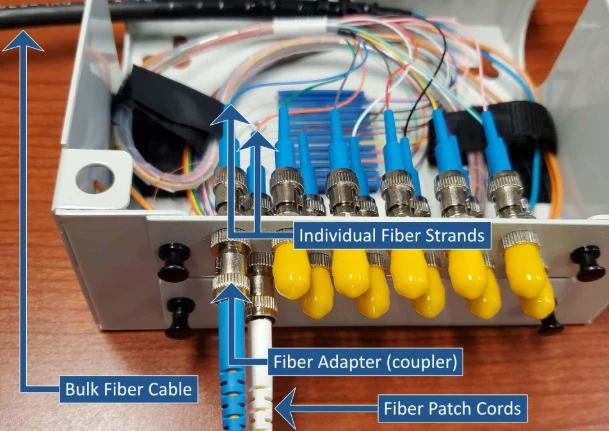

هر FTB، صرف نظر از برند یا مدل، شامل سه گروه عملکردی است. مسکن حفاظت فیزیکی و محیطی را فراهم می کند. سینی اتصال، اتصالات همجوشی بین فیبرهای کابل وپیگتیل فیبر نوری. و پانل آداپتور پورت های رابط را به دنیای خارج ارائه می دهد.

مواد مسکن بستگی به محیط نصب دارد. یونیت‌های داخلی معمولاً از ترکیب‌های ABS یا PC+ABS استفاده می‌کنند: سبک وزن، ضد شعله-، ارزان. واحدهای بیرونی به پلیمرهای تثبیت شده با اشعه ماوراء بنفش-با واشرهای آب بندی شده لاستیکی-یا فولاد نورد سرد-با پوشش اسپری الکترواستاتیک نیاز دارند. تفاوت آرایشی نیست. یک جعبه ABS داخلی{9}}که روی دیوار بیرونی نصب شده است، در مدت 18 ماه در مکانی در معرض آفتاب شروع به گچ زدن و ترک خوردن می‌کند، و هنگامی که مهر و موم از کار بیفتد، رطوبت به سینی اتصال می‌رسد. در آن نقطه جعبه از چیزی محافظت نمی کند.

سینی اتصال جایی است که کار نوری واقعی اتفاق می افتد. الیاف کابل کنده می شوند، شکاف داده می شوند و به فیبرهای دم خوک در داخل نگهدارنده های اتصال جداگانه به هم متصل می شوند. فیبر اضافی به حلقه های ذخیره سازی پیچیده می شود. در اینجا دو عدد مهم است: سینی چند اتصال را می‌تواند نگه دارد و اینکه آیا کانال‌های مسیریابی حداقل شعاع خمش را اعمال می‌کنند یا خیر. فیبر استاندارد تک حالته G.652D حداقل به شعاع خمشی 30 میلی متری نیاز دارد. فیبر Bend-غیر حساس G.657A2 تا 10 میلی‌متر را تحمل می‌کند، به همین دلیل است که در طراحی‌های FTB فضایی به‌طور پیش‌فرض تبدیل شده است. سینی که فیبرها را به خم‌های محکم‌تری نسبت به پشتیبانی‌های نوع فیبر وادار می‌کند، از دست دادن - ماکروخم را ایجاد می‌کند که در ردیابی OTDR نشان داده می‌شود، اما بدون اتصال مجدد تقریباً غیرممکن است که رفع شود.

پانل آداپتور نگه می داردآداپتورهای فیبر نوری- سوکت هایی که پچ کورد را از تجهیزات پایین دستی می پذیرند. آداپتورهای SC/APC استاندارد شبکه‌های FTTH و PON هستند، زیرا جلادهنده‌ی زاویه‌دار 8 درجه آن‌ها تلفات برگشتی را به زیر 60 دسی‌بل کاهش می‌دهد، که برای کیفیت انتقال بالادست اهمیت دارد. آداپتورهای LC در محیط های مرکز داده که تراکم پورت در اولویت است، غالب هستند. اختلاط انواع آداپتورها در یک FTB واحد از نظر فنی با آداپتورهای هیبریدی امکان پذیر است، اما در طول تعمیر و نگهداری سردرگمی ایجاد می کند و باید از آن اجتناب شود مگر اینکه دلیل فنی واضحی وجود داشته باشد. اگر مطمئن نیستید که سایت شما به کدام اکوسیستم اتصال نیاز دارد، این تجزیه و تحلیل ازچهار نوع کانکتور فیبر نوری رایجمبادلات را پوشش می دهد.

انواع جعبه ترمینال فیبر - و زمانی که هر کدام منطقی است

طبقه بندی FTB پیچیده نیست، اما انتخاب اشتباه برای محیط یکی از رایج ترین اشتباهات خرید است. در اینجا چیزی است که انواع اصلی را در عمل جدا می کند، نه فقط در تئوری.

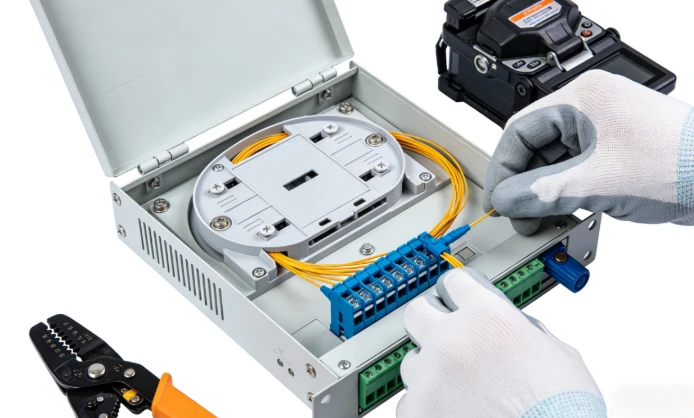

FTBهای دیواری-نیروی کار FTTH و{0}}استقرارهای اداری کوچک هستند. آنها به یک دیوار می پیچند یا در داخل یک کابینت توزیع ضعیف-جریان می نشینند، از 2 تا 24 هسته فیبر پشتیبانی می کنند و از یک روکش باز-یا قابل جدا شدن استفاده می کنند. نصب - دو تا چهار پیچ و یک لوله کابل - چند دقیقه طول می‌کشد، به همین دلیل است که آنها در-تولیدهای مسکونی با حجم بالا مشخص می‌شوند که در آن هزینه نیروی{10} واحد باید پایین بماند. این مبادله فضای سینی اتصال محدود است: اگر نیاز به یکپارچه کردن یک تقسیم‌کننده PLC یا کار با بیش از 24 هسته دارید، جعبه نصب دیواری سریع شلوغ می‌شود.

FTBهای{0}}راک نصب شدهبه رک های استاندارد 19-اینچی در مراکز داده، دفاتر مرکزی و پناهگاه های مخابراتی بروید. آنها برای دسترسی به اتصال به بیرون می لغزند، تراکم پورت بالاتری را ارائه می دهند (24، 48، تا 96 فیبر)، و از معماری های اتصال متقابل و اتصال پشتیبانی می کنند. هزینه اضافی برای هر واحد در محیط‌هایی که نظم مدیریت کابل و مقیاس‌پذیری آینده بیشتر از قیمت محفظه است توجیه می‌شود.

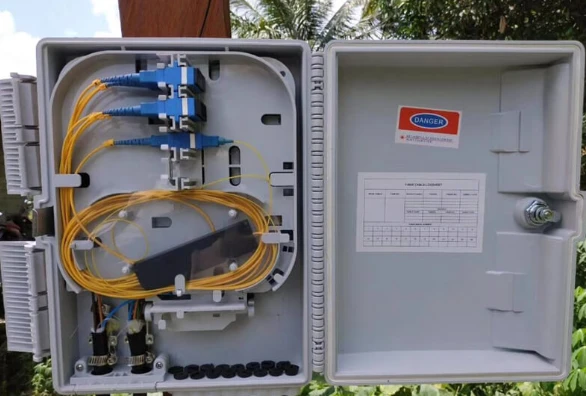

FTB های فضای بازبرای برنامه‌های نصب پایه یا دیوار خارجی- ساخته شده‌اند. واشرهای مهر و موم شده، پوسته های مقاوم در برابر اشعه ماوراء بنفش، سخت افزار ضد خوردگی-و تحمل دمای عملیاتی از حدود -40 درجه تا +75 درجه. رتبه‌بندی IP مهم‌ترین مشخصات اینجا - و یکی از مواردی است که اغلب اشتباه قضاوت می‌شود. یک جعبه دارای رتبه IP54 در یک راهروی سرپوشیده کار می کند. یک قطب در کنار بزرگراه ساحلی به IP68 نیاز دارد. مشخص کردن با برچسب ("در فضای باز رتبه بندی شده") به جای شرایط واقعی سایت، نحوه شکست جعبه ها در این زمینه است.

FTB های رومیزیواحدهای سبک وزن و قابل حمل برای محیط‌های آزمایشی، ایستگاه‌های اتصال موقت یا مکان‌های کوچکی هستند که در آنها نصب دائمی غیرعملی است. آنها حفاظت از محیط زیست را فدای راحتی می کنند.

مرجع انتخاب سریع

یک قانون مفید: در روز اول جعبه را تا حدود 60 تا 70 درصد ظرفیت پر کنید. فضای سر باقی مانده رشد آینده را بدون تعویض کامل محفظه جذب می کند.

چند دستورالعمل «نباید» بیشتر از هر نمودار انتخابی در هزینه صرفه جویی می کند. اگر قبلاً می‌دانید که یک جداکننده PLC باید در داخل - قرار گیرد، از FTB دیواری-استفاده نکنید، فضای سینی در بهترین حالت حاشیه‌ای خواهد بود. فرض نکنید IP65 هر سایت در فضای باز را پوشش می دهد. پایه‌های قطب باز و مکان‌های ساحلی به IP68 نیاز دارند. و آداپتورهای LC را به‌طور پیش‌فرض انجام ندهید، فقط به این دلیل که کوچک‌تر هستند، اگر بقیه سایت در اطراف SC/APC ساخته شده باشد -، هزینه رفع عدم تطابق کانکتور بیشتر از ارزش افزایش چگالی است.

اشتباهات رایج در انتخاب جعبه ترمینال فیبر

اکثر مشکلات FTB ناشی از نقص سخت افزار نیست. آنها به دلیل اشتباهات مشخصات ایجاد شده قبل از سفارش جعبه ایجاد می شوند. چهار اشتباه به طور مکرر بروز می کنند.

انتخاب نوع آداپتور بدون بررسی موجودی پچ کورد موجود.در پروژه هایی که FTB توسط یک تیم مشخص می شود و پچ کوردها توسط تیم دیگری سفارش داده می شود، این کار بیشتر از آنچه که باید اشتباه می شود. اگر سایت قبلاً کشوی پر از جامپرهای SC/UPC داشته باشد، پانل آداپتور SC/APC بی فایده است. فرول‌های پولیش زاویه‌دار و صاف-از نظر فیزیکی با هم جفت می‌شوند، اما شکاف هوا در رابط، یک سنبله بازتابی ایجاد می‌کند که عملکرد PON در بالادست را کاهش می‌دهد. قبل از قفل کردن در پانل آداپتور، اکوسیستم رابط را بررسی کنید.

انتخاب جعبه های فضای باز با برچسب بازاریابی به جای رتبه بندی واقعی IP."Outdoor rated" یک کلاس IP نیست. جعبه ای با برچسب "بیرون" ممکن است IP54 داشته باشد، به این معنی که در برابر پاشیدن آب مقاومت می کند اما در برابر باران مداوم یا شستشوی تحت فشار مقاومت نمی کند. اگر محل نصب در معرض آب و هوا قرار دارد، شماره IP خاص را با شرایطی که جعبه واقعاً با - مواجه می‌شود، تأیید کنید نه شرایطی که برگه مشخصات فرض می‌کند.

دست کم گرفتن ظرفیت پورت یدکییک جعبه 12-هسته ای کمی گرانتر از جعبه 8-هسته ای است. دو سال بعد جایگزین کردن جعبه 8 هسته ای با جعبه 12 هسته ای - از جمله چرخاندن کامیون، اتصال مجدد و زمان خرابی - چندین برابر بیشتر از تفاوت قیمت هزینه دارد. مشخصات برای رشد

نادیده گرفتن سازگاری فاکتور فرم تقسیم کننده.اگر طرح استقرار مستلزم ادغام aاسپلیتر نوری PLCدر داخل جعبه ترمینال، چیدمان سینی اتصال و عمق محفظه باید با ماژول شکاف - که معمولاً یک مینی-لوله یا فاکتور کاست ABS باشد، مطابقت داشته باشد. هر FTB برای این طراحی نشده است. قبل از اینکه فرض کنید اسپلیتر مناسب است، ابعاد داخلی و پیکربندی سینی را بررسی کنید.

ادغام جداکننده های PLC در داخل جعبه های ترمینال فیبر

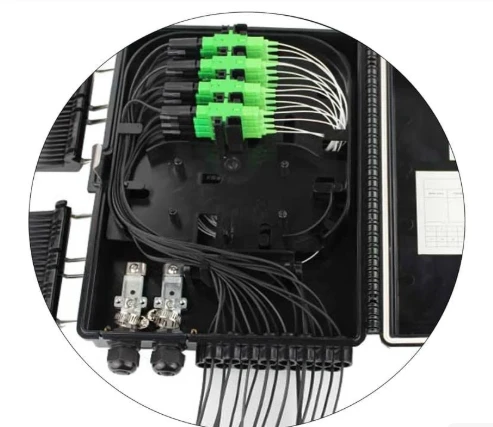

اپراتورهای FTTH بیشتری اکنون تابع تقسیم و تابع پایان را در یک محفظه ترکیب می کنند. به جای اجرای فیبر از یک کابینت جداکننده جداگانه به جعبه ترمینال پایین دست، اسپلیتر مستقیماً روی سینی اتصال FTB قرار می گیرد. فیبر کابل فیدر به ورودی اسپلیتر متصل می شود. هر خروجی اسپلیتر به یک pigtail متصل می شود که به پانل آداپتور ختم می شود. مشترکین از طریق کابل‌های دراپ متصل به آداپتورهای{3} پنل جلویی متصل می‌شوند.

این کار به این دلیل کار می‌کند که جداکننده‌های PLC از طول موج-در باند عملیاتی 1260–1650 نانومتر مستقل هستند. یک FTB یکپارچه می تواند به طور همزمان GPON را در جریان 1490 نانومتر، بالادستی در 1310 نانومتر، و پوشش ویدئویی RF را در 1550 نانومتر مدیریت کند. بدون نیاز به سخت افزار فیلتر اضافی

محفظه‌های کمتر به معنی نقاط اتصال کمتر، مسیرهای فیبر کوتاه‌تر و مستندات ساده‌تر است - کار نصب کمتر، تعمیر و نگهداری مداوم کمتر. محدودیت اندازه محوطه است: یک پایه دیواری-جعبه ترمینال فیبر نوریبا یک اسپلیتر 1×8 فضای محدودی برای ذخیره سازی فیبر یدکی باقی می گذارد، بنابراین نصب باید تمیز باشد. در پروژه‌هایی که تعداد پورت، فرمت آداپتور و یکپارچه‌سازی اسپلیتر باید با هم تأیید شوند، چیدمان جعبه بیش از ظرفیت عنوان در برگه داده اهمیت دارد. برای مکانیک دقیق نحوه مسیریابی سیگنال ها از این محفظه ها، این راهنمائی فنی ادامه داردجعبه ترمینال فیبر نوری چگونه کار می کندمسیر سیگنال داخلی را پوشش می دهد.

روش‌های نصب و نگهداری که در واقع مهم هستند

دو مرحله نصب بیشترین مشکلات را ایجاد می کند و هر دو قابل اجتناب هستند.

اولی اتصال آلوده است. یک انتهای فیبر کثیف 0.3 تا 0.5 دسی بل از دست دادن اضافی در هر اتصال - به اندازه کافی برای فشار دادن یک پیوند PON حاشیه ای به زیر آستانه حساسیت گیرنده وارد می کند. هر انتهای فیبر را قبل از جدا کردن با دستمال‌های{5}}پرزدار و IPA تمیز کنید. پس از جداسازی با میکروسکوپ فیبری بررسی شود. اگر آلودگی قابل مشاهده است، تمیز کنید و دوباره- جدا کنید. زمان صرف شده در این مرحله در مقایسه با زمان صرف شده برای عیب‌یابی{10}}هزینه‌های زیاد پس از مهر و موم شدن جعبه، ناچیز است.

دوم گشتاور کابل کابل است. سفت شدن بیش از حد، روکش کابل را خرد می کند و الیاف داخل آن را تحت فشار قرار می دهد. سفت شدن کمتر، اجازه ورود رطوبت را در طول ماه ها می دهد. مقادیر گشتاور مشخص شده توسط سازنده را دنبال کنید. این مرحله ای نیست که در آن "دست تنگ به اضافه یک بیت" جایگزین قابل قبولی برای آچار گشتاور باشد.

برای تعمیر و نگهداری مداوم، جعبه‌های ترمینال فیبر غیرفعال هستند و به حداقل توجه نیاز دارند - اما به صفر نمی‌رسند. یک برنامه زمانی عملی: بازرسی بصری و انتهای رابط-تمیز کردن صورت هر 12 تا 18 ماه برای تاسیسات داخلی، هر 6 ماه برای سایت‌های خارج از منزل یا محیط‌های خشن{6}}. مهر و موم گلند کابل را از نظر ترک خوردگی یا مجموعه فشرده سازی بررسی کنید. اگر رکوردهای پایه OTDR را برای هر جعبه حفظ کنید، ردیابی های مقایسه مدت ها قبل از اینکه باعث قطع مشترک شود، کاهش تدریجی اسپلایس را مشاهده می کند.
