تصمیم در یک دقیقه
برای اکثر ODFهای استاندارد، جعبههای پایانی، و{0}}تعداد کم تا{1}}متوسط-تعداد تک- اتصال فیبر،پیگتیل فیبر 250um در مقابل 900umتصمیم باید با 900 میکرومتر شروع شود. کار با آن در اطراف کانکتور و ناحیه مسیریابی آسان تر است. هنگامی که تراکم کاست، جرم-طرح ترکیب یا فضای مسیریابی محدود به فاکتور محدودکننده تبدیل شود، معمولاً 250 میکرومتر نقطه شروع بهتری است.
قطر بافر یک انتخاب ساختاری مکانیکی است، نه یک درجه نوری. یک پیگ دم فیبر 900 میکرومتر ذاتاً از یک پیگتیل 250 میکرومتر اتلاف اتصال کمتری ایجاد نمی کند و یک فیبر 250 میکرومتری از نظر نوری پایین تر نیست زیرا نازک تر است.
این سوال مهندسی را تغییر می دهد. به جای اینکه بپرسید کدام قطر عملکرد بهتری دارد، بپرسید کدام فیبر ارائه شده با سینی، گردش کار، روش اتصال و حفاظت مکانیکی موجود در نصب مناسب است.

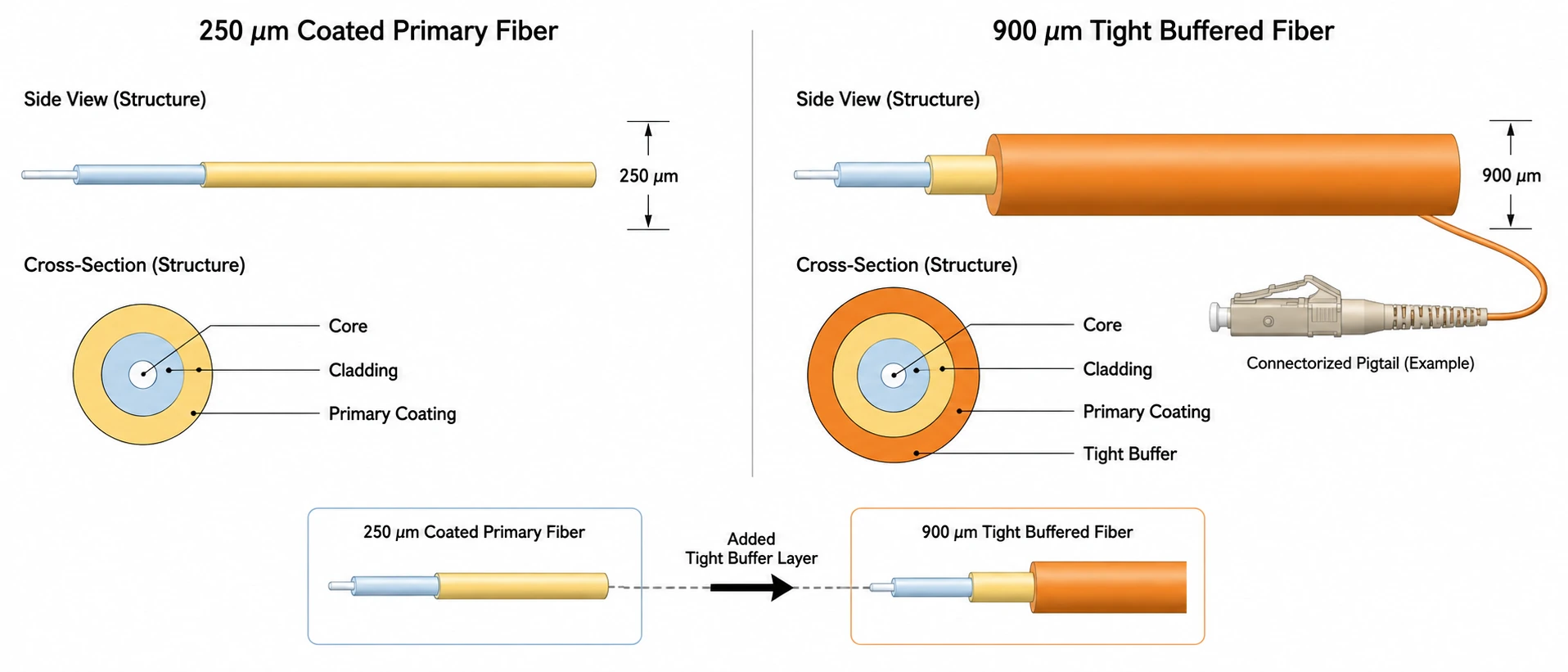

250μm و 900μm در واقع اندازه گیری می کنند
یک فیبر تک حالته مخابراتی معمولی را می توان به صورت زیر ساده کرد:
هسته ~9μm → روکش 125μm → پوشش اولیه ~250μm → بافر اختیاری ~900μm
بعد 250 میکرومتر معمولاً به فیبر نوری پوشش داده شده اشاره دارد. ساختار 900 میکرومتری یک لایه محافظ دیگر در اطراف آن فیبر پوشش داده شده اضافه می کند. فیبر نوری زیرین هنوز هم می تواند همان نوع فیبر باشد.
به همین دلیل عبارت جستجوی رایج استلوله شل 250 میلی متر در مقابل بافر محکم 900 میلی مترنیاز به صلاحیت دارد یک فیبر پوشش داده شده 250 میکرومتر اغلب در داخل کابلهای لوله شل یافت میشود، در حالی که فیبر بافر محکم 900 میکرومتری در مجموعههای انتهایی داخلی رایج است. با این حال، قطر به تنهایی ساختار کامل کابل را تعریف نمی کند.
ساخت و ساز Pigtail 250μm در مقابل 900μm در یک نگاه
| عامل مهندسی | پیگتیل فیبر 250 میکرومتر | دم فیبر 900 میکرومتر |
|---|---|---|
| شیشه نوری | می تواند از همان نوع فیبر SM/MM استفاده کند | می تواند از همان نوع فیبر SM/MM استفاده کند |
| قطر روکش | به طور معمول 125 میکرومتر | به طور معمول 125 میکرومتر |
| ارائه بیرونی | الیاف پوشش داده شده اولیه | بافر اضافی در اطراف فیبر پوشش داده شده |
| هندلینگ | ظریف تر | رسیدگی به صورت جداگانه آسان تر است |
| حفاظت مکانیکی | بیشتر به سینی/محفظه متکی است | حفاظت بهتر در طول مسیریابی و آماده سازی |
| تراکم سینی | بالاتر | پایین تر |
| حذف گردش کار | مواد کمتری برای حذف | به شدت به ساخت بافر بستگی دارد |
| کاست{0}}تعداد فیبر بالا | اغلب سودمند است | می تواند حجم مسیریابی غیر ضروری را مصرف کند |
| جریان کار فیوژن/روبان انبوه | بهتر است با بسیاری از معماری های متراکم هماهنگ شود | معمولا جذابیت کمتری دارد |
| خاتمه استاندارد ODF | قابل استفاده است، اما حفاظت باید در طراحی شود | معمولاً پیش فرض عملی است |
تفاوت هندسی خام بزرگتر از قطرهای اولیه است. اگر دو ساختار دایره ای فقط بر اساس قطر مقایسه شوند، سطح مقطع{1}} آنها با مربع قطر مقیاس می شود:
(900 / 250)² ≈ 12.96
این بدان معنا نیست که یک سینی می تواند دقیقاً 13 برابر الیاف 250 میکرومتری را در خود جای دهد. آستین های اتصال، الزامات خم شدن، حلقه های شل، نگهدارنده ها و عبور فیبر نیز فضا را مصرف می کنند. این محاسبات توضیح میدهد که چرا جایگزینی بسیاری از بخشهای مسیریابی 250 میکرومتری با بخشهای 900 میکرومتری میتواند بر سینی شمارش{6} بسیار بیشتر از اعداد قطر تأثیر بگذارد.
اندازه بافر عملکرد نوری شما را تنظیم نمی کند
قطر بافر تلفات درج را تعیین نمی کند. در طول اتصال فیوژن، رابط نوری مربوطه فیبر شیشه ای آماده شده است. پوشش یا بافر قبل از تراز شدن و ذوب شدن الیاف بریده شده از ناحیه اتصال برداشته می شود.
انجمن فیبر نوری تلفات اتصال تک حالته-همجوشی- را به طور معمول توصیف می کند0.1 دسی بل یا کمتر. تلفات بیشتر می تواند به مشکلاتی مانند آلودگی یا اتصال ناقص اشاره کند. این همچنان یک مشکل کیفیت اتصال-است، نه مدرکی مبنی بر اینکه یک بافر 900 میکرومتر نور را بهتر از یک پوشش 250 میکرومتری منتقل میکند. (انجمن فیبر نوری)
"900μm برای تلفات کمتر" را به عنوان یک مشخصات RFQ معنی دار نپذیرید.
درعوض، تأیید کنید که فیبرهای نوری متصل شده سازگار هستند. نوع فیبر و، در صورت لزوم، حالت{1}}ویژگی های میدان بسیار بیشتر از قطر بافر بیرونی اهمیت دارند. زمینه آماده سازی گسترده تر در ما پوشش داده شده استراهنمای روش های پایان کابل فیبر.

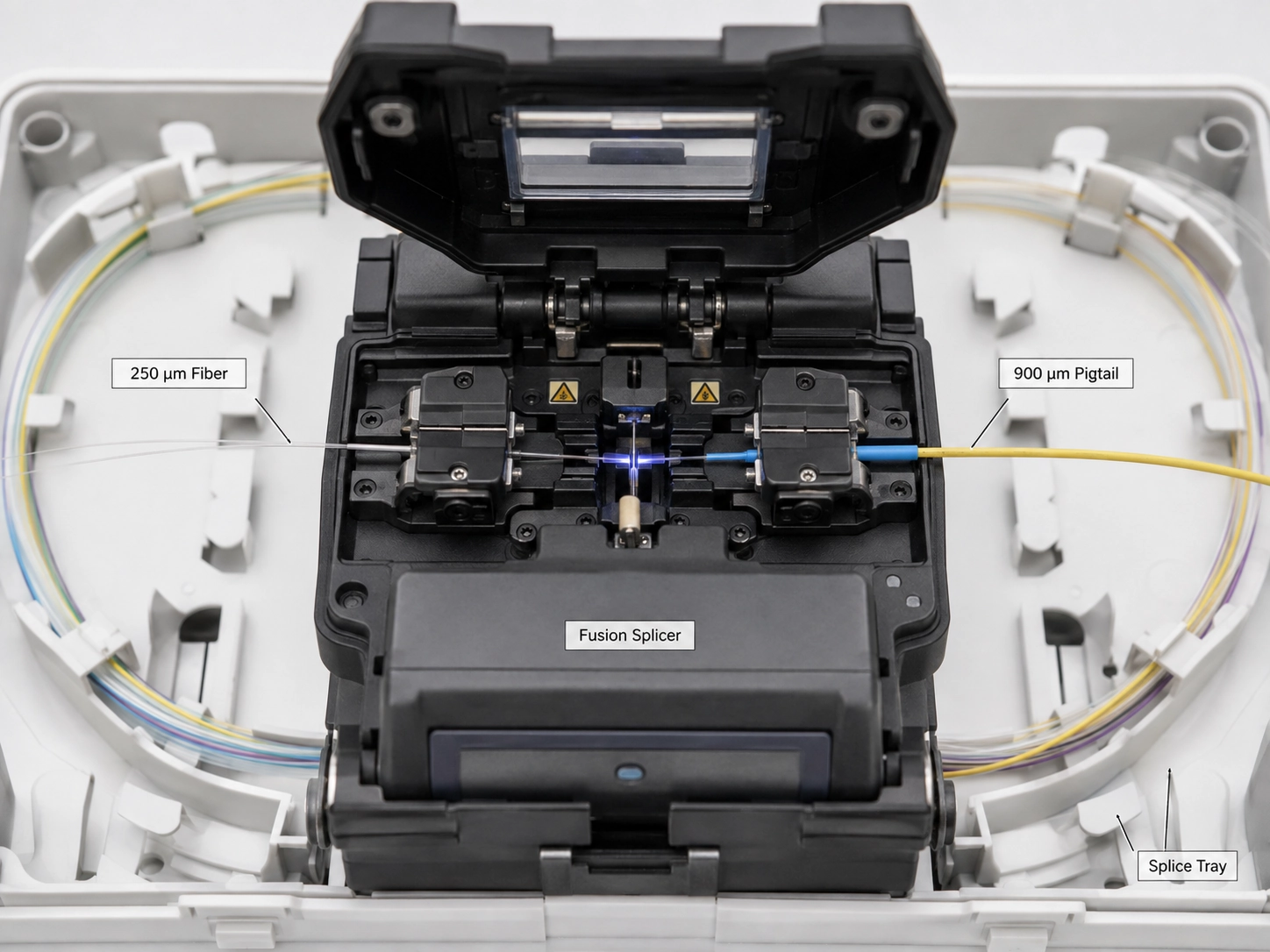

آیا می توانید فیبر 250 میکرومتری را به یک Pigtail 900 میکرومتری متصل کنید؟
بله. الففیبر 250 تا 900 میلیمتر پیگتیلزمانی که فیبرهای نوری زیرین با هم سازگار باشند، انتقال یک معماری عادی است.
اسپلایسر فیوژن «مواد 250 میکرومتری» را به «مواد 900 میکرومتری» جوش نمیدهد. هر دو ساختار محافظ از ناحیه اتصال جدا شده اند. شیشه تمیز و بریده می شود، الیاف آماده شده در یک راستا قرار می گیرند و ذوب می شوند، و اتصال تمام شده قبل از ذخیره در سینی محافظت می شود.
FOA این موضوع را مستقیماً با یک کابل 24-فیبر خارجی- نشان میدهد که در آن فیبرهای 250 میکرومتری به پیگتیلهای 900 میکرومتری با کد رنگی متصل میشوند. (انجمن فیبر نوری)
شرایط واقعی سازگاری نوری است. اگر دو فیبر دارای ویژگیهای میدان{1}}یا معکوس متفاوت باشند، یک OTDR میتواند تلفات ظاهری متفاوتی را بسته به جهت آزمایش نشان دهد. اندازه گیری دو جهته به توصیف صحیح آن موقعیت کمک می کند. (انجمن فیبر نوری)
بنابراین، مشخصات خرید نباید معماری 250 میکرومتر-تا 900 میکرومتر را صرفاً به دلیل متفاوت بودن قطرهای خارجی رد کند.
وقتی یک پیگتیل فیبر 900 میکرومتری انتخاب مهندسی بهتری است
A پیگتیل فیبر 900um برای اتصال فیوژننقطه شروع عملی در یک ODF معمولی یا جعبه پایان است که فضای مسیریابی در دسترس است و تکنسین ها فیبرها را به صورت جداگانه مدیریت می کنند.
استاندارد ODF و خاتمه مخابرات
برای خاتمه LC در یک ODF، یک پیگتیل 900 میکرومتری معمولاً محافظت فردی مفیدتر از فیبر- نسبت به نمایش ۲۵۰ میکرومتری هنگامی که سینی فضای مسیریابی کافی دارد، ارائه میکند. این کاربرد عملی پشت یک استپیگتیل فیبر LC برای ODFبه جای اینکه 900 میکرومتر را انتخاب کنید زیرا ضخیم تر است.
یک مرز مهم وجود دارد. یک بافر 900 میکرومتری معادل یک پچ کورد 2.0 یا 3.0 میلیمتری نیست. اگر فیبر از سینی محافظت شده خارج شود و به طور مکرر کشیده شود، گره بخورد، جابجا شود یا در معرض دستکاری تجهیزات قرار گیرد، بند ناف به طور مناسب پوشش داده شده یا به شکل دیگری محافظت شده، مشخصات ایمن تر است.
تعداد کم-جعبه های پایان کار
در تعداد متوسط فیبر، صرفه جویی در حجم مسیریابی معمولاً محدودیت غالب نیست. اگر سینی از قبل یک مسیر مسیریابی محافظت شده ارائه می دهد، 900 میکرومتر معمولاً نصب و شناسایی بعدی را آسان تر می کند.
هنگامی که بافر اضافی باعث عبور فیبر، ذخیره سازی شل فشرده یا تداخل با پوشش سینی شود، این پیش فرض کار را متوقف می کند. در آن نقطه، هندسه محفظه به متغیر کنترل کننده تبدیل شده است.
وقتی پیگتیل های 250 میکرومتری معنای بیشتری پیدا می کنند
A پیگتیل فیبر 250umهنگامی که چگالی مسیریابی محدودیت است و خود محفظه حفاظت مکانیکی مورد نیاز را فراهم می کند، انتخاب قوی تر می شود.

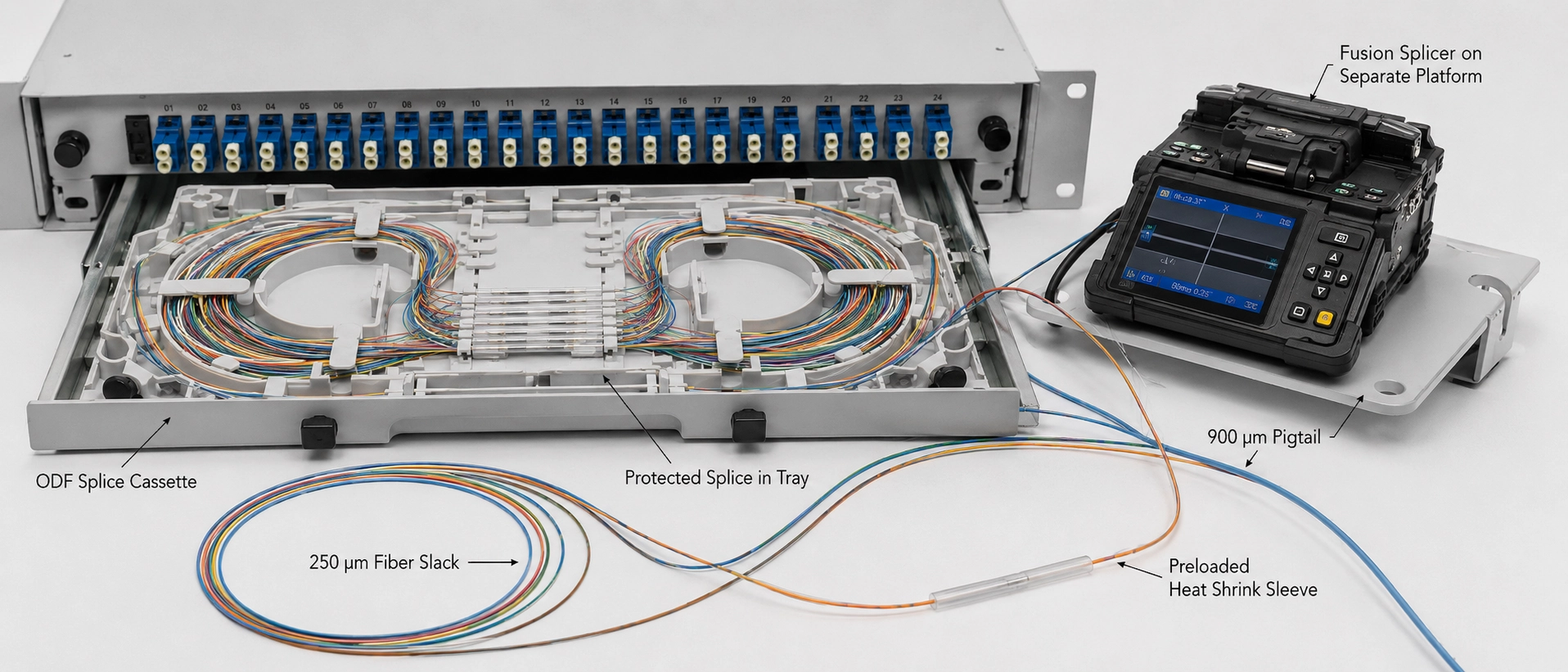

کاستهای اسپلایس با تراکم بالا-
در یک محافظت شدهپیگتیل فیبر برای اسپلایس کاستطراحی، مسیریابی 250 میکرومتری حجم اشغال شده توسط فیبرهای مجزا را کاهش میدهد و فضای بیشتری را در اطراف نگهدارندههای اتصال و مسیرهای ذخیرهسازی شل- باقی میگذارد.
اینجاست که مقایسه هندسی 12.96 × مفید می شود. ظرفیت کاست را پیش بینی نمی کند. این توضیح میدهد که چرا اختلاف قطر 650 میکرومتری زمانی که در بسیاری از بخشهای مسیریابی منفرد تکرار شود، مهم میشود.
شرایط حفاظت مکانیکی است. یک فیبر پوشش داده شده 250 میکرومتر باید در یک مسیر مدیریتی فیبر{2}}کنترل شده باقی بماند. جابجایی فیبر 250 میکرومتری محافظت نشده در خارج از کاست صرفاً مشکل تراکم را با مشکل مکانیکی{5}}تبدیل میکند.
روبان و معماری انبوه-فیوژن
سیستمهای همجوشی جرمی برای جابجایی چندین فیبر در جریان کار با هم طراحی شدهاند. بافرهای 900 میکرومتری فردی می توانند در برابر این مزیت چگالی کار کنند.
موقعیت ما خاص تر از قانون رایج "900 میکرومتر در داخل خانه، 250 میکرومتر در فضای باز" است:ارائه استفاده شده توسط معماری اسپلایس را انتخاب کنید، نه مرز ساختمان.
بهترین مجموعه ممکن است از هر دو اندازه استفاده کند
A پیگتیل فیبر 250um در مقابل 900umمونتاژ به قطر حفاظتی یکسانی از اتصال دهنده به اتصال نیاز ندارد. این متن{1}}مطابقت دقیق محتوا{2}}مقاله است، اما یک گزینه طراحی فیزیکی مهم را نیز توضیح میدهد.
یک کاست هیبریدی میتواند فیبر بافر 900 میکرومتری را از کانکتور یا پانل آداپتور از طریق ناحیهای که تکنسینها تک تک پیگتیلها را کنترل میکنند، هدایت کند، سپس در یک نقطه محافظتشده تعریفشده در داخل کاست به فیبر پوششدادهشده 250 میکرومتری برای محل اتصال و شل-منطقه ذخیرهسازی انتقال یابد. بخش جانبی{4}}تراکم مسیریابی را به دست میآورد بدون اینکه بخش جانبی{5}}کانکتور را مجبور به کنار گذاشتن حفاظت از کنترل کند.
این زمانی مفید است که از یک مشخصات قطر پتو برای حل دو نیاز مکانیکی مختلف خواسته شود. سمت انتهایی نیاز به حفاظت از دستکاری دارد، در حالی که سمت اتصال ممکن است به تراکم مسیریابی نیاز داشته باشد.
بنابراین، برای خرید، "250 یا 900 میکرومتر؟" گاهی اوقات ناقص است طراحی باید مشخص کند که هر نمایش فیبر کجا شروع و به پایان می رسد و اینکه آیا انتقال توسط کاست محافظت می شود یا خیر.
مشکلات نصب که معمولاً پس از تهیه ظاهر می شود
اگر رفتار جداسازی، حفاظت از اتصال، و هندسه سینی فقط پس از رسیدن مواد بررسی شود، مشخصات فیبر سازگار از نظر فنی همچنان میتواند کار میدانی غیرضروری ایجاد کند.
Stripability بخشی از مشخصات است
دو الیاف فروخته شده به عنوان 900 میکرومتر می توانند در طول آماده سازی رفتار متفاوتی داشته باشند زیرا قطر بیرونی اسمی به شما نمی گوید که بافر چقدر محکم به فیبر پوشش داده شده زیرین چسبیده است.
هنگامی که یک بافر محکم نگه داشته شده را نمی توان به طور تمیز در طول آماده سازی مورد نیاز جدا کرد، تکنسین ها نباید با یک کشش سخت تر جبران کنند. بخشهای کوتاهتر برهنه، بار اعمال شده به فیبر در معرض را کاهش میدهند. اگر آمادهسازی همچنان ناسازگار است، ابزار جداسازی و ساختار بافر باید قبل از نصب تولید بررسی شود.
برای یکتامین کننده فیبر پیگتیل 900umبنابراین RFQ، "900μm" به تنهایی ناقص است. نیاز ساخت یا آماده سازی بافر را مشخص کنید و تأیید کنید که روش سلب مورد نظر با آن سازگار است.
محافظهای اتصال باید با نگهدارنده سینی مناسب باشند
اسپلایسر فیوژن شیشه آماده شده را کنترل می کند، اما سینی باید پس از آن اتصال محافظت شده را مدیریت کند. بنابراین ابعاد محافظ، نگهدارنده آستین و مسیر مسیریابی یک سیستم مکانیکی را تشکیل می دهند.
قبل از سفارش آستین، ابعاد محافظ نگهدارنده اتصال را بررسی کنید. محافظی که به طور کامل در نگهدارنده قرار نمی گیرد، می تواند انتقال فیبر را به سمت دیواره سینی فشار دهد و بلافاصله در کنار اتصال محافظت شده یک خمیدگی غیر ضروری ایجاد کند.
این مفیدتر از این است که فرض کنیم یک محافظ طولانی تر به طور خودکار ایمن تر است.
سینی را با درپوش بسته بررسی کنید
چیدمان مسیریابی که در زمانی که نوار کاست باز است مناسب باشد، لزوماً نصب تمام شده نیست.
پس از اینکه اتصالات، محافظها و لختی ذخیره شدند، بررسی کنید که بستن درپوش حلقهها را فشرده نمیکند، الیاف را از نگهدارندهها بلند نمیکند، یا یک انتقال تیز در کنار محافظ ایجاد نمیکند. اینجاست که انتخاب بافر دیگر یک مقایسه کاتالوگ نیست و به یک تصمیم طراحی محصور- تبدیل می شود.

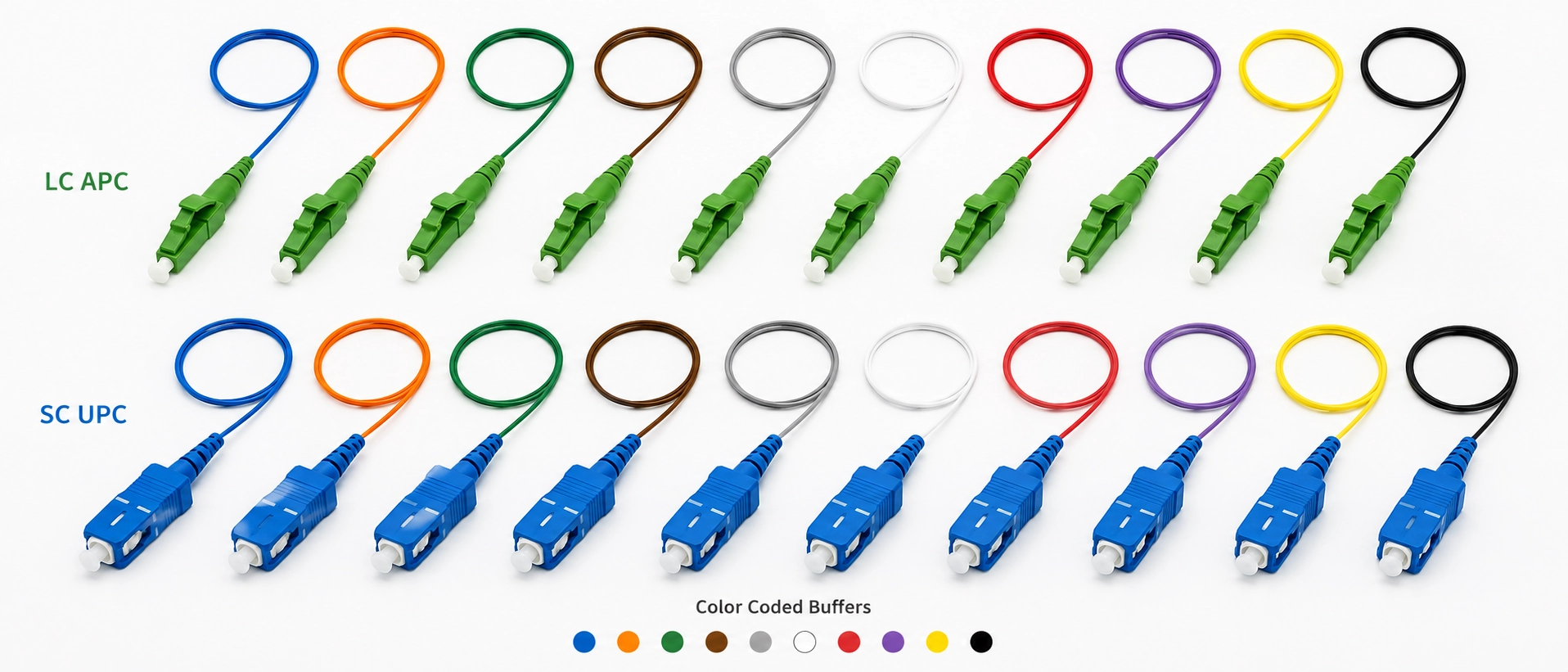

آنچه که ما در RFQ فیبر Pigtail قرار می دهیم
برای یکمونتاژ پیگتیل فیبر سفارشی، با مشخص کردن تنها "250μm" یا "900μm" چندین متغیر حل نشده باقی می ماند. دو نقل قول می توانند با قطر اسمی مطابقت داشته باشند در حالی که از نظر نوع فیبر، رفتار نوار، ساخت کانکتور، شناسایی و نحوه مناسب بودن مجموعه در سینی مورد نظر متفاوت هستند.
یک RFQ تولید باید تعریف کند:
- نوع فیبر نوری، مانند OS2/G.652.D، G.657.A1/A2، OM3 یا OM4.
- نمایش فیبر: فیبر پوشش داده شده 250 میکرومتر، فیبر بافر 900 میکرومتر یا یک انتقال مشخص بین آنها.
- نوع رابط، مانند LC، SC، یا FC.
- نوع پولیش، UPC یا APC در صورت لزوم.
- تعداد فیبر و شناسایی/توالی رنگ. هنگامی که شناسایی باید با کارخانه کابل مطابقت داشته باشد، قرارداد را به صراحت تعریف کنید. ماراهنمای کد رنگ فیبر نوریاین لایه را می پوشاند.
- طول دم خوک و تحمل مورد نیاز.
- معیارهای پذیرش نوری برای مونتاژ اتصال دهنده تمام شده.
- محیط نصب و نوع محفظه، مانند ODF، نوار کاست، جعبه پایانی FTTH یا یک رابط بسته شدن کارخانه در خارج از-.
این فیلدها از ابهام مشخصات جلوگیری می کنند، اما هنوز نمی توانند ثابت کنند که مونتاژ به طور فیزیکی از یک محفظه خاص عبور می کند.
برای یکپیگتیل فیبر برای نصب مخابرات، افزودن طرح سینی یا یک عکس مسیریابی واضح به RFQ اطلاعاتی را در اختیار تامین کننده قرار می دهد که مشخصات متنی نمی تواند ارائه کند: جهت خروجی رابط، مکان انتقال بافر، هندسه غلاف-و مسیر موجود برای ذخیره کردن شلی.
انتخاب بر اساس معماری استقرار، نه بر اساس عادت
| وضعیت استقرار | انتخاب شروع | دلیل مهندسی |
|---|---|---|
| تنه OSP 250 میکرومتری به یک ODF معمولی | دم خوک 900 میکرومتری | حمل و نقل فردی آسان تر؛ اتصال 250 میکرومتر-تا 900 میکرومتر طبیعی است |
| کادر FTTH کم-با اتاق مسیریابی مناسب | معمولا 900 میکرومتر | حداکثر چگالی به ندرت محدودیت کنترل کننده است |
| نوار فشرده{0}}چگالی بالا | ابتدا 250 میکرومتر را ارزیابی کنید | حجم مسیریابی در فضای محافظت شده را کاهش می دهد |
| طرحبندی روبان یا تودهای{0}} | معماری 250 میکرومتر/روبان | مزیت چگالی روش اسپلایس را حفظ می کند |
| فیبر به طور مکرر در خارج از یک سینی محافظت شده استفاده می شود | هیچکدام نباید پیش فرض باشد | از بند ناف با پوشش مناسب یا محافظ مکانیکی استفاده کنید |
مفیدترین سیگنالی که نشان می دهد پیش فرض 900 میکرومتر شکسته شده است، آستانه شمارش فیبر دلخواه نیست. این یک درگیری مسیریابی است. اگر بخشهای 900 میکرومتری برنامهریزیشده مانع از شلی لازم، قرار دادن محافظ یا فاصله پوشش در داخل سینی میشوند، معماری 250 میکرومتری را ارزیابی کنید.
قبل از انتشار یک تعداد-بالاپیگتیل فیبر 250um در مقابل 900umمشخصات، آن را با طراحی سینی واقعی مقایسه کنید. پس از بسته شدن پوشش، خروجی اتصال،{1}}موقعیت نگهدارنده آستین، انتقال بافر و شلی ذخیره شده باید به طور همزمان کار کنند.
اگر نصب واقعاً به جای مسیریابی پیگتیل نیاز به طناب ژاکت دار دارد، FB-LINK'sپیکربندی پچ کابل فیبر نوریکانکتور، فیبر و گزینه های حفاظتی مربوطه را بپوشانید.
سوالات متداول
تفاوت اصلی بین یک پیگتیل فیبر 250 میکرومتر و 900 میکرومتر چیست؟
یک پیگتیل 900 میکرومتری یک بافر محافظ در اطراف فیبر پوشش داده شده تقریباً 250 میکرومتری اضافه میکند، بنابراین تفاوتهای عملی در هندلینگ، حفاظت مکانیکی، جداسازی و چگالی سینی به جای عملکرد نوری است.
آیا می توانم فیبر 250 میکرومتری را به یک پیگتیل 900 میکرومتری فیوژن کنم؟
بله. اگر فیبرهای نوری زیرین سازگار باشند، قبل از ذوب شدن فیبرهای شیشه ای آماده، لایه های محافظ از ناحیه اتصال برداشته می شوند.
آیا یک پیگتیل 900 میکرومتری از دست دادن درج کمتری دارد؟
خیر. قطر بافر به خودی خود تلفات درج را کاهش نمی دهد. عملکرد نوری به سازگاری فیبر، کیفیت اتصال، کیفیت اتصال و بقیه مسیر نوری بستگی دارد.
کدام اندازه بافر برای کاست اسپلایس با چگالی بالا-بهتر است؟
هنگامی که فضای مسیریابی محافظت شده محدودیت اصلی است، معمولاً یک پیگتیل فیبر 250 میکرومتر بهترین نقطه شروع است، در حالی که 900 میکرومتر برای رسیدگی به امور بیشتر و فضای کافی سینی عملی است.
کدام اندازه بافر را باید در یک ODF استاندارد استفاده کنم؟
یک پیگتیل 900 میکرومتری معمولاً پیشفرض عملی برای یک ODF استاندارد با فضای مسیریابی کافی و اتصال فیوژن فردی است.
قبل از اینکه مشخصات Pigtail را منجمد کنید
اندازه بافر باید قبل از اینکه pigtail تبدیل به یک آیتم خط خرید ثابت شود، تعیین شود. در آن مرحله، سینی، نگهدارنده آستین، گردش کار و مسیر مسیریابی ممکن است قبلاً مشخص کرده باشند که کدام ارائه عملی است.
برای یک واقعیپیگتیل فیبر 250um در مقابل 900umپروژه، اتصال دهنده و پولیش، مشخصات فیبر نوری، نمایش فیبر مورد نیاز، تعداد فیبر، طول پیگتیل و طراحی سینی یا محفظه را به FB-LINK بدهید. این ورودیها اجازه میدهند که ساختار پیشنهادی در برابر الزامات طرف اتصال و پایان{3}} قبل از ثابت شدن مشخصات بررسی شود.
اگر مستندات آزمایشی خاص پروژه، رفتار سلببندی یا تلرانسهای مونتاژ مورد نیاز است، آنها را به صراحت در RFQ بیان کنید و درخواست تأیید در مورد ساختار دقیق پیگتیل پیشنهادی کنید. فرض نکنید که ادعای آزمایشی منتشر شده برای یک مجموعه فیبر دیگر به طور خودکار در مورد پیگتیل خریداری شده اعمال می شود.
