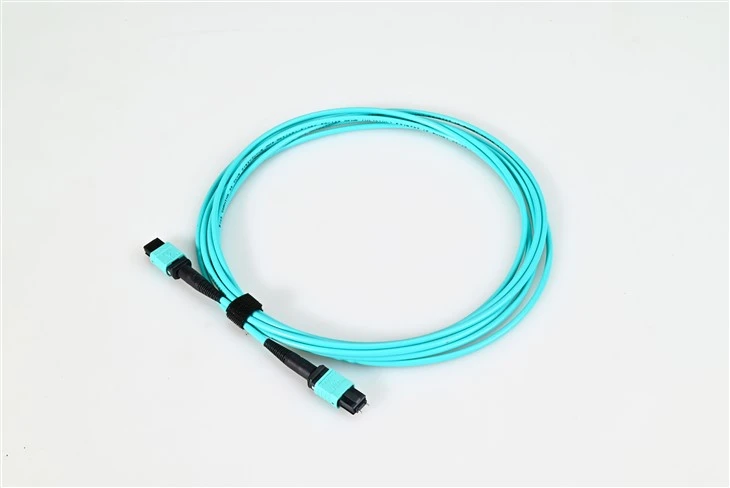

پچ کوردهای فیبر MTP MPO MM OM3

A: سوال عالی - این همیشه مطرح می شود! MPO (Multi-فیبر Push On) استاندارد صنعتی عمومی برای اتصالات چند فیبر-است، در حالی که MTP® یک مارک-با عملکرد بالا است که توسط US Conec ساخته شده است. اینطور فکر کنید: همه کانکتورهای MTP با MPO{4}}سازگار هستند، اما همه کانکتورهای MPO ویژگی های پیشرفته MTP را ندارند. نسخه MTP تحمل‌های سخت‌تر، محفظه‌های قابل جابجایی برای بازیابی آسان‌تر و عملکرد نوری کلی بهتر را ارائه می‌دهد. آنها کاملاً قابل تعویض هستند و با یکدیگر جفت می شوند، اما وقتی آنها را با هم ترکیب می کنید، عملکرد کلی پیوند توسط رابط با کیفیت پایین- محدود می شود. برای برنامه‌های{9}}ماموریت مرکز داده حیاتی، ما MTP را برای بهترین نتایج توصیه می‌کنیم.

پاسخ: قطبیت به این معنی است که مطمئن شوید فرستنده (Tx) شما به گیرنده (Rx) در انتهای دیگر متصل می شود - اشتباه کنید و سیگنال صفر دریافت می کنید. در اینجا تفکیک سریع است: نوع A "مستقیم-از طریق" با کلید-بالا در یک طرف و کلید-پایین در طرف دیگر است. نوع B با کلید هر دو انتهای -به سمت بالا "برعکس" می شود و موقعیت فیبر 1-به-12 و 12 به 1 برمی گردد. نوع C «جفت‌های برگردانده شده» است که در آن جفت‌های مجاور موقعیت‌هایشان را عوض می‌کنند. برای اکثر استقرارهای اپتیک موازی 40G/100G در مراکز داده، ما می‌بینیم که نوع B اغلب مورد استفاده قرار می‌گیرد، زیرا به شما امکان می‌دهد از همان کابل‌های وصله دوبلکس استاندارد A-to-B در هر دو طرف استفاده کنید - مدیریت موجودی ساده‌تر. اگر مطمئن نیستید، نمودار شبکه خود را برای ما ارسال کنید تا به شما کمک کنیم تا پیکربندی قطبی مناسب را پیدا کنید.

پاسخ: با فیبر چند حالته OM3 که دارای اپتیک 40GBASE-SR4 یا 100GBASE-SR4 است، حداکثر ۱۰۰ متر را مشاهده می‌کنید. برای 10GBASE{10}}SR، OM3 می‌تواند تا ۳۰۰ متر برود. اکنون، اگر به کمی دسترسی بیشتر نیاز دارید - مثلاً 150 متر برای 40G/100G - باید به فیبر OM4 که پهنای باند بالاتری دارد (4700 مگاهرتز· کیلومتر در مقابل 2000 مگاهرتز· کیلومتر برای OM3) گام بردارید. اکثر برنامه های مرکز داده به راحتی در دسترس OM3 قرار می گیرند زیرا فواصل رک-تا-راک معمولاً کمتر از 100 متر است. خط پایانی: برای پروژه‌های حساس به هزینه{27}} با اجراهای کوتاه‌تر، OM3 کاملاً قادر است و در هزینه شما صرفه‌جویی می‌کند.

پاسخ: این بسیار مهم است - جنسیت را اشتباه بگیرید و یا به کانکتورها آسیب می‌رسانید یا اصلاً اتصالی ندارید. کانکتورهای نر MTP دارای پین های تراز هستند. کانکتورهای ماده دارای سوراخ های راهنما هستند که آن پین ها را دریافت می کنند. این قانون طلایی است: نر همیشه با ماده جفت می شود، هرگز یکسان-به-یکسان نیست. اکثر ماژول‌های فرستنده گیرنده (QSFP+، QSFP28) دارای رابط‌های مردانه با پین‌ها هستند، بنابراین پچ‌کورد شما باید ماده باشد. هنگام اتصال دو کابل تنه ماده از طریق یک پانل آداپتور، آداپتور خود تراز پین را کنترل می کند. ما کابل‌های خود را با پین‌های راهنمای دقیقی تولید می‌کنیم که از هم‌ترازی فیبر زیر میکرونی{10}تضمین می‌کند - به این ترتیب به آن اعداد کم تلفات درج می‌رسیم.

پاسخ: Aqua کد رنگ استاندارد TIA-598 برای فیبر چند حالته لیزری-بهینه شده OM3 و OM4 است – این فقط تزئینی نیست! هنگامی که در یک مرکز داده متراکم با صدها کابل کار می کنید، آن ژاکت آبی فوراً به شما می گوید که فیبر چند حالته 50/125 میکرونی است که برای فرستنده گیرنده های VCSEL در 850 نانومتر طراحی شده است. شما به طور تصادفی آن را با کابل های یک حالت{13} زرد رنگ مخلوط نمی کنید. برخی از تولیدکنندگان از Erika Violet (رنگ کمی متفاوت) به طور خاص برای OM4 استفاده می کنند تا از OM3 متمایز شود، اگرچه هر دو رنگ آبی و بنفش قابل قبول هستند. چکمه های رابط ما نیز بر اساس تعداد فیبر دارای کد رنگی هستند: خاکستری برای 8 فیبر، مشکی برای 12 فیبر، و قرمز برای 24 فیبر - نصب و عیب یابی را بسیار سریعتر می کند.

پاسخ: پچ‌کوردهای MTP/MPO OM3 ما برای کمتر یا مساوی 0.50 دسی‌بل حداکثر تلفات درج با فرول‌های استاندارد چند حالته MT مشخص شده‌اند، اما ما همچنین نسخه‌های کم{2} ضریب تلفات کمتر یا مساوی 0.30 دسی‌بل معمولی و کمتر یا مساوی 0.50 max را ارائه می‌کنیم. برای کاربردهای واقعاً سخت، کابل‌های درجه یک/نخبگان ما حدود 0.15 دسی‌بل معمولی دارند. هر کابلی که ارسال می کنیم به صورت جداگانه آزمایش می شود - ما از تداخل سنجی سه بعدی برای تأیید هندسه فرول و کیفیت صفحه- استفاده می کنیم. تلفات برگشتی بیشتر یا مساوی 20 دسی بل برای چند حالته است. این مشخصات زمانی اهمیت دارند که بودجه پیوند خود را برای اتصالات 40G یا 100G محاسبه می کنید. هر دهم دسی بل روی چندین نقطه وصله حساب می شود. در صورت نیاز به اسناد برای سوابق خود، ما گزارش های آزمایشی را با هر دسته ارائه می دهیم.

پاسخ: اصلاً زیاده روی نیست - در واقع، این یک سرمایه گذاری هوشمندانه است. فیبر OM3 با اتصالات MTP/MPO از 10GBASE{3}}SR تا 300 متر پشتیبانی می‌کند، بدون مشکل. زیبایی این است که زیرساخت‌هایی ایجاد می‌کنید که برای 40G و 100G زمانی که نیاز به ارتقا دارید - بدون نیاز به کابل‌کشی مجدد، آماده است. بسیاری از مشتریان ما امروز کابل‌های OM3 MTP Trunk را برای 10G مستقر می‌کنند و به سادگی فرستنده‌های گیرنده را بعداً برای پرش به سرعت‌های بالاتر تعویض می‌کنند. کانکتور 12{16}فیبر MTP با 10G SFP+ از طریق کاست‌های شکسته (MTP تا 6×LC دوبلکس) کاملاً کار می‌کند، و مزایای چگالی کابل‌کشی چند{18}}فیبری را حتی در سرعت‌های پایین‌تر به شما می‌دهد. همه چیز در مورد محافظت از سرمایه گذاری شما در آینده است.

پاسخ: شما درست می گویید که تمیز کردن MTP به ابزارهای خاصی نیاز دارد - شما نمی توانید فقط از یک تمیزکننده کلیک استاندارد LC استفاده کنید. ما پاک‌کننده‌های-نوع قرقره{2}}یا پاک‌کننده‌های کاست خاص MTP را توصیه می‌کنیم که برای فرول‌های چند-فیبری طراحی شده‌اند. حرکت تمیز کردن باید در تمام 12 (یا 24) انتهای فیبر در یک پاس انجام شود. قبل از هر جفت گیری، هر دو رابط را تمیز کنید - حتی یک ذره گرد و غبار روی یک فیبر می تواند باعث از دست دادن + 1dB شود و بودجه پیوند شما را از بین ببرد. هر زمان که کانکتور به برق وصل نیست، آن درپوش‌های گرد و غبار را روی خود نگه دارید. برای بررسی، به یک میکروسکوپ با نوک آداپتور MTP نیاز دارید. ما با هر کابل کلاهک های گرد و غباری اضافه می کنیم و به من اعتماد کنید، از آنها استفاده کنید. چند ثانیه ای که صرف تمیز کردن می شود، ساعت ها بعد از عیب یابی صرفه جویی می کند.
