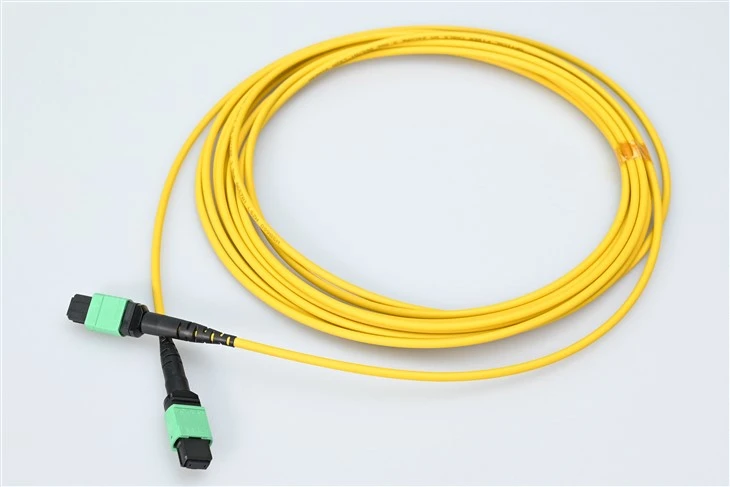

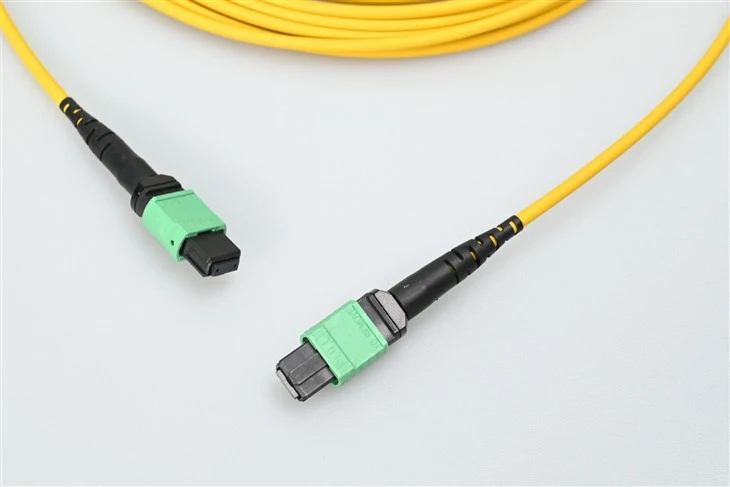

معرفی محصول
سیستم کابل‌کشی چند فیبر MPO/{0}}به‌طور ایده‌آل برای محیطی با چگالی بالا که نیازمند صرفه‌جویی در فضا و راه‌حل‌های مدیریت کابل نوآورانه است، مناسب است. فن خروجی MPO از اتصالات مختلف از چند فیبر تا تک فیبر- پشتیبانی می کند.
مشخصات
|
مشخصات |
MM کم ضرر |
استاندارد |
SM کم ضرر |
استاندارد |
|
از دست دادن درج |
معمولی<0.30dB |
معمولی<0.50dB |
معمولی<0.30dB |
معمولی<0.50dB |
|
ضرر برگشتی |
بزرگتر یا مساوی 20 دسی بل |
بزرگتر یا مساوی 20 دسی بل |
بزرگتر یا مساوی PC45dB |
بزرگتر یا مساوی PC45dB |
ویژگی
فشار-قفل کش
مونتاژ آسان، بدون نیاز به ابزار
تراز با پین های راهنمای با ارزش بالا به دست آمد
طراحی شده برای برنامه های کاربردی SM و MM با تلفات کم و استاندارد
کابل گرد مقاوم، کابل بیضی شکل و گزینه‌های روبان برهنه موجود است
محفظه کد رنگی موجود برای انواع مختلف فیبر، نوع پولیش و درجه اتصال
برنامه
کابل های آرایه ترانک
کابل‌های ترانک MTP/MPO تک حالته قبل از پایان، 8، 12 یا 24 فیبر OS2 را در یک کانکتور بسته‌بندی می‌کنند و ده‌ها سیم وصله دوبلکس جداگانه را برای اجراهای ستون فقرات جایگزین می‌کنند. ایده‌آل برای پیوندهای MDF به-IDF، رایزرهای بین-ساختمانی، و اتصالات تنه اپتیک موازی 40G PLR4 / 100G PSM4 / 400G DR4 بینپچ پنل های MTP/MPO. ژاکت LSZH زرد از کدگذاری رنگی TIA-598 برای شناسایی فوری تک حالته پیروی می کند.
آرایه فیبر به Fanouts و کاست تک فیبر
با استفاده از ترانک‌های چند فیبر OS2 به پورت‌های دوبلکس جداگانه منتقل شویدکابل های شکست MTP/MPO{0}}به-LC(8F تا 4×LC یا 12F تا 6×LC) یا ماژول‌های کاست را پانل- سوار کنید. ضروری برای اتصال فرستنده‌های نوری موازی QSFP28 PSM4 / QSFP-DD DR4 به تجهیزات SFP+/SFP28 مبتنی بر LC{10}، که امکان انتقال صاف 10G به 100G/400G را بدون جایگزینی موجود شما فراهم می‌کند.زیرساخت مبتنی بر LC-.
دسترسی به لبه کارت با تراکم فیبر بالا
یک مجردکانکتور MTP/MPOحامل 12 فیبر در ردپای یک SC - که چگالی 12× را در هر شکاف لبه کارت ارائه می‌کند. برای کارت‌های خط نوری، واحدهای DWDM/CWDM mux{4}}و سیستم‌های ROADM که فضای صفحه‌نما در آنها محدود است، ایده‌آل است. مجموعه های OS2 ما تراز دقیق و تلفات درج کم را ارائه می دهند (<0.30dB typical) these sensitive singlemode systems demand, with push-pull latching for tool-free mating in tight equipment bays.
اتصالات میان فریم سوئیچینگ نوری
12 یا 24 وصله سیم تک حالته را بین قاب تجهیزات با یک کابل MTP/MPO جایگزین کنید - که مدیریت کابل را در محیط‌های مخابراتی درجه-تقاطع نوری (OXC) و حامل-به‌طور چشمگیری ساده می‌کند. مجموعه‌های OS2 صیقل‌شده APC ما (بیشتر یا مساوی ۶۰ دسی‌بل تلفات برگشتی) نیازمندی‌های بازتابی دقیق تجهیزات سوئیچینگ نوری را برآورده می‌کنند. ما را ببینیدراهنمای قطبیت MTP/MPO و نوع کابلبرای بهترین روش های کابل کشی میان فریم.
کابل کشی مرکز داده
مجموعه‌های MTP/MPO تک حالته OS2 متناسب با معماری‌های-برگی و اتصال متقاطع-، از اتصالات فرستنده گیرنده مستقیم 400G DR4 / 800G DR8، ترانکینگ ستون فقرات و فن-از طریق کاست‌های LC پشتیبانی می‌کنند.پانل های آداپتور MPO. ژاکت زرد باعث جدایی بصری فوری ازکابل های چند حالتهدر محیط های ترکیبی SM/MM - برای جلوگیری از اتصال نادرست پرهزینه در مقیاس بسیار مهم است.
سوالات متداول
س: چرا سیم پچ کورد تک حالته MTP/MPO را نسبت به چند حالته انتخاب کنید؟
A: این به اثبات فاصله و آینده-برمی‌گردد. کابل‌های تک حالته OS2 MTP/MPO ما سیگنال‌های 10 کیلومتری را در 1310 نانومتر - حداکثر در فاصله 100-550 متری انتقال می‌دهند. Singlemode از 10G تا 400G و بیشتر بدون جریمه فاصله پشتیبانی می کند. فرستنده‌های گیرنده هزینه بیشتری دارند، اما زیرساختی که امروز نصب می‌کنید نیازی به تعویض در هنگام ارتقاء سرعت نخواهد داشت. ما را ببینیدراهنمای تک حالته در مقابل چند حالتهبرای تجزیه کامل
س: تفاوت بین پولیش APC و UPC در کانکتورهای تک حالته MPO چیست؟
پاسخ: UPC دارای یک جلادهنده گنبدی مسطح با افت برگشتی بیشتر یا برابر با استاندارد 45dB - برای اکثر پیوندهای تک حالته مرکز داده است. APC دارای تلفات برگشتی 8{5}}درجهی لهستانی است که بیشتر یا مساوی 60 دسی بل است، که برای DWDM، PON، اپتیک منسجم، و مخابرات طولانی{10}}که به بازتاب های پشتی بسیار حساس هستند بسیار مهم است. محفظه سبز=APC، آبی=UPC. هرگز آنها را با هم مخلوط نکنید - زوایای نامتناسب باعث از دست دادن سیگنال گسترده و آسیب فرول می شود. ما این را در خود پوشش می دهیمپایان{0}}راهنمای پولیش صورت.
س: این کابل ها از چه سرعت ها و انواع فرستنده گیرنده پشتیبانی می کنند؟
پاسخ: آنها با همه فرستنده‌های نوری موازی تک حالته اصلی کار می‌کنند: 40GBASE-PLR4 (4×10G، دسترسی 10km)، 100GBASE-PSM4 (4×25G, 500m) و 400GBASE-DR4,50×4. از MTP/MPO 8 فیبر یا 12 فیبر برای ماژول های 40G/100G استفاده کنید. 8 فیبر برای 400 گرم DR4. همچنین سازگار با فرستنده های تک حالته 10G/25G SFP+/SFP28 از طریقکابل های خروجی MTP-به-LC.
س: چرا روکش کابل زرد است؟
پاسخ: زرد رنگ استاندارد TIA{1}}598 برای فیبر تک حالته است - کاربردی است، نه آرایشی. در یک مرکز داده با صدها کابل پچ، کدگذاری رنگ به تکنسین‌ها امکان می‌دهد فوراً انواع فیبر را از هم تشخیص دهند: زرد=تک حالته OS2، آبی=OM3، سرخابی=OM4، آهکی=OM5. وصل کردن نوع فیبر اشتباه به تجهیزات به این معنی است که هیچ کار نمی کند. ما از این استاندارد در تمام محصولات خود پیروی می کنیمپیگتیل های تک حالتهبه کابل های ترانک
س: چه ضرر درج و ضرر بازگشتی را باید انتظار داشته باشم؟
A: پایین-درجه ضرر: معمولی<0.30dB, max <0.70dB per connector. Standard grade: typical <0.50dB, max <0.70dB. Return loss ≥45dB (UPC) or ≥60dB (APC). Singlemode parallel optic links like PSM4 have very tight power budgets - every tenth of a dB counts. We 100% test every assembly before shipping. Our article on تست از دست دادن درجاز طریق محاسبات بودجه پیوند می گذرد.
س: آیا به کانکتورهای نر (پین شده) یا ماده (بدون پین) نیاز دارم؟
پاسخ: درگاه‌های فرستنده گیرنده (QSFP+ PLR4، QSFP28 PSM4، QSFP{4}}DD DR4) همیشه مذکر هستند -، بنابراین سیم‌های وصله به فرستنده گیرنده نیاز به انتهای مادگی دارند. کابل‌های پانل-به-معمولاً مادگی-به-ماده هستند. برای حالت تک APC، جهت گیری کلید را نیز دوبار بررسی کنید (کلید{14}}بالا در مقابل کلید{16}}پایین) - اشتباه آن قطبیت را تغییر می‌دهد، که عیب‌یابی در پیوندهای چند فیبری دردناک است. مدل فرستنده گیرنده خود را به ما بگویید تا پیکربندی مناسب را مشخص کنیم.
س: نوع قطبیت - نوع A، B، یا C چیست؟
پاسخ: ما هر سه نوع قطبیت TIA-568 را می‌سازیم. نوع B (معکوس) محبوب ترین ما برای استقرار مرکز داده تک حالته است - برای هر دو اپتیک دورو و موازی (PSM4، DR4) کار می کند و به شما امکان می دهد از کابل های پچ یکسان در هر دو طرف استفاده کنید. نوع A برای برخی از طرح‌بندی‌های مخابراتی مناسب است. نوع C نادر است اما در دسترس است. قانون کلیدی: در زیرساخت های خود یکدست باشید. ماراهنمای قطبیت MPO/MTPدارای نمودار سیم کشی برای هر روش.
س: آیا این کابل ها می توانند 400G یا 800G را پشتیبانی کنند؟
پاسخ: کاملاً - اینجاست که MTP/MPO تک حالته بیش از چند حالت می درخشد. مجموعه‌های فیبر 8/12{5}}ما مستقیماً از 400GBASE{11}}DR4 (8 فیبر، 500 متر) پشتیبانی می‌کنند. برای 800G-DR8، ما تنظیمات 16 فیبر را ارائه می دهیم. حتی استانداردهای 1.6T با استفاده از رابط های تک حالته MTP/MPO ادامه خواهند داد. سرمایه گذاری در این زیرساخت اکنون به این معنی است که شما در حال ساختن برای دهه آینده ارتقاء سرعت هستید. جزئیات بیشتر در ماراهنمای کابل کشی LC در مقابل MTP/MPO.
س: چگونه باید اتصالات تک حالته MTP/MPO را تمیز کنم؟
پاسخ: هسته 9 میکرومتری Singlemode 6× کوچکتر از 50 میکرومتر - چند حالته است، بنابراین آلودگی که در حالت چند حالته 0.3 دسی بل هزینه دارد، می تواند باعث از دست دادن + 1 دسی بل یا مسدود شدن کامل سیگنال در حالت تک شود. از پاک کننده اختصاصی یک کلیکی MPO استفاده کنید (نه پاک کننده های LC/SC). قبل از هر جفت شدن هر دو پورت اتصال و آداپتور را تمیز کنید. هنگام جدا شدن درپوش های گرد و غبار را روی خود نگه دارید. هرگز از هوای کنسرو شده استفاده نکنید - بقایای آن را رسوب می دهد. ماراهنمای تمیز کردن و نگهداریفرآیند کامل را پوشش می دهد.
س: چه گزینه های ژاکت و کابل موجود است؟
A: استاندارد: کابل گرد 3.0 میلی متری با ژاکت LSZH زرد برای دیتاسنترهای داخلی و تاسیسات مخابراتی. همچنین موجود است: پلنوم OFNP-برای فضاهای جابجایی هوای آمریکای شمالی-، کابل بیضی شکل برای تعداد فیبر بیشتر در مسیرهای تنگ، و روبان برهنه برای برنامه‌های فوق{{4} فشرده. برای محیط های خشن، ماپچ کوردهای زرهی MTP/MPOمحافظت در برابر خرد شدن فولاد ضد زنگ را اضافه کنید. همه گزینه‌ها از فیبر OS2 9/125µm با طول سفارشی از 0.5 تا 100 متر استفاده می‌کنند+.
