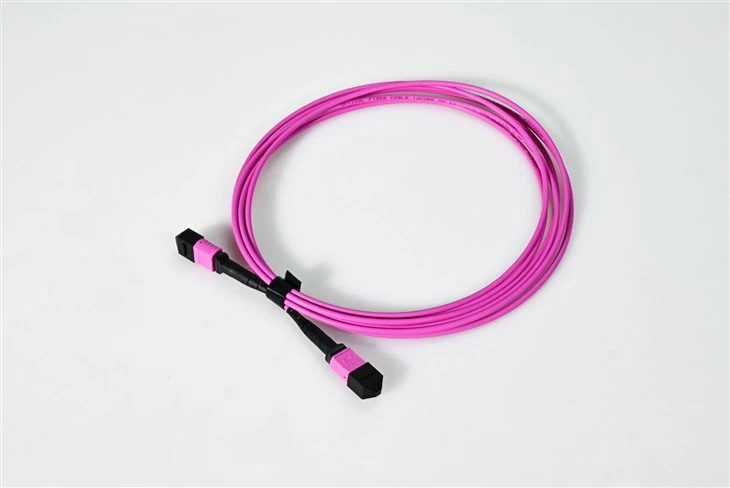

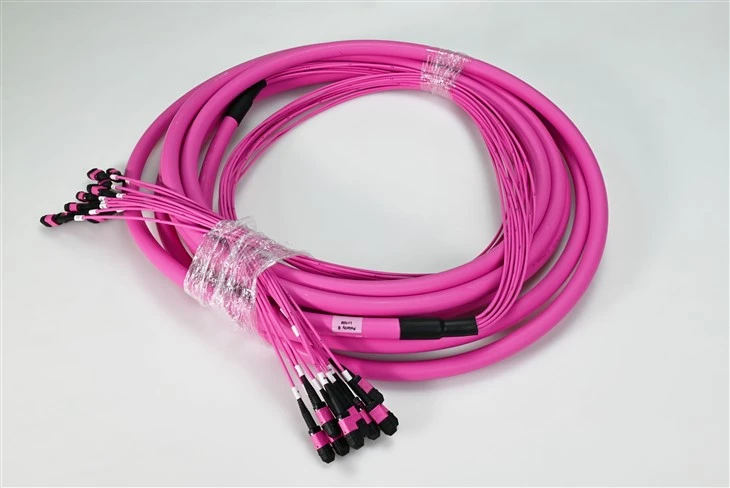

پچ کوردهای فیبر MTP MPO 12 Core OM4

پاسخ: سوال عالی - این احتمالاً رایج ترین چیزی است که مشتریان از ما می پرسند! تفاوت اصلی در پهنای باند و فاصله است. OM4 دارای پهنای باند مودال 4700 MHz·km در مقایسه با OM3 2000 MHz·km است – که بیش از دو برابر است. این در عمل به چه معناست؟ برای کاربردهای 40G SR4، OM4 150 متر در مقابل 100 متر OM3 به شما می دهد. برای 10G، شما به 400-550 متر با OM4 در مقایسه با 300 متر با OM3 نگاه می کنید. OM4 همچنین تضعیف کمتری دارد (کمتر یا مساوی 3.0 dB/km در مقابل کمتر یا مساوی 3.5 dB/km برای OM3)، به این معنی که سیگنال های پایدارتر در طول مسیرهای طولانی تر. اگر زیرساخت‌های 40G/100G را ایجاد می‌کنید یا به فضای سر فاصله بیشتری نیاز دارید، قطعاً OM4 راهی برای رفتن است. تفاوت قیمت این روزها بسیار کم است، بنابراین برای نصب های جدید، ما تقریبا همیشه OM4 را توصیه می کنیم.

پاسخ: بله، OM4 کاملاً با OM3 سازگار است - هر دو ابعاد هسته/روکش 50/125 میکرومتر یکسانی دارند و با همان فرستنده گیرنده VCSEL در 850 نانومتر کار می‌کنند. شما کاملاً می توانید آنها را در شبکه خود مخلوط کنید. اما نکته اینجاست: وقتی OM4 را به OM3 متصل می کنید، عملکرد کلی پیوند توسط بخش OM3 محدود می شود. به آن مانند یک زنجیر فکر کنید - به اندازه ضعیف ترین حلقه قوی است. بنابراین، اگر یک دوی 100 متر- با 50 متر OM4 و 50 متر OM3 داشته باشید، عملکرد OM3 را در آن پیوند دریافت خواهید کرد. برای مأموریت‌های{23}}دیرهای حیاتی 40G/100G، توصیه می‌کنیم از انتهای OM4-برای به حداکثر رساندن توانایی فاصله خود استفاده کنید.

ج: تو چشم تیزبینی داری! رنگ سرخابی یا "اریکا بنفش" برای OM4 به طور خاص برای کمک به تکنسین ها معرفی شد تا در یک نگاه OM4 را از OM3 تشخیص دهند. هر دو در اصل آبی بودند که باعث سردرگمی در میدان شد - تصور کنید وقتی به یک پچ پانل متراکم خیره می‌شوید سعی کنید بفهمید کدام کابل کدام است! استاندارد TIA{10}}598 اکنون بنفش/سرخابی را برای OM4 با رابط‌های MTP/MPO توصیه می‌کند. با این حال، برخی از تولید کنندگان هنوز از aqua برای OM4 استفاده می کنند، بنابراین ممکن است هر دو رنگ را در بازار مشاهده کنید. ما از استاندارد بنفش پیروی می کنیم تا مدیریت کابل شما را آسان تر کنیم. چکمه های رابط نیز دارای کد رنگی هستند: مشکی برای 12 فیبر، خاکستری برای 8 فیبر و قرمز برای 24 فیبر.

A: این به سرعت مورد نیاز شما بستگی دارد - اجازه دهید آن را برای شما تجزیه کنم. برای 10GBASE-SR، می‌توانید تا 400-550 متر با-OM4 با کیفیت بالا بروید. برای 40GBASE{13}}SR4 (که از 4 فیبر در هر جهت استفاده می‌کند)، حداکثر 150 متر است. برای 100GBASE{19}}SR4، شما به 100 متر نگاه می کنید. با انواع پیشرفته SR4 مانند 40GBASE{23}}eSR4، می توانید تا 400 متر حرکت کنید و 100GBASE-eSR4 به شما 300 متر می دهد. این اعداد فرض می کنند که شما از فرستنده گیرنده VCSEL مناسب در 850 نانومتر استفاده می کنید. پیکربندی 12 فیبر در این کابل برای 40G QSFP+ (از 8 فیبر فعال استفاده می کند) عالی است و به عنوان بخشی از زیرساخت 100G عالی عمل می کند. فقط به یاد داشته باشید که هنگام محاسبه بودجه پیوند واقعی خود، تلفات کانکتور را در نظر بگیرید.

پاسخ: MTP/MPO 12 هسته‌ای در واقع متنوع‌ترین و پرکاربردترین پیکربندی در مراکز داده است. به همین دلیل است: در حالی که 40G QSFP+ SR4 از نظر فنی فقط از 8 فیبر (4 Tx + 4 Rx) استفاده می‌کند، رابط MTP-12 فرمت استاندارد صنعتی است. هنگامی که از برنامه های 8 فیبر با کابل 12 فیبر استفاده می کنید، فیبرهای 1-4 دسته انتقال، 9-12 دستگیره دریافت، و 5-8 استفاده نمی شوند - این دقیقاً نحوه عملکرد پین اوت است. زیبایی 12 هسته ای این است که کاملاً به 6 اتصال LC دوبلکس تقسیم می شود که برای ماژول های کاست و پچ پنل ها فوق العاده راحت است. برای نیازهای تراکم بالاتر مانند 100G SR10، از 24 فیبر (دو بسته 12 فیبر) استفاده کنید. ما همه پیکربندی ها را تولید می کنیم - فقط نیازهای خاص خود را به ما اطلاع دهید.

پاسخ: این برای درست شدن بسیار مهم است! کانکتورهای نر MTP دارای دو پین تراز هستند. کانکتورهای ماده دارای سوراخ های راهنمای مربوطه هستند. قانون ساده است: نر همیشه با ماده جفت می‌شود، هرگز یک-به-یکسان نیست. کاربرد عملی این است: اکثر فرستنده‌های گیرنده (QSFP+، QSFP28) دارای رابط‌های مردانه هستند-، بنابراین برای اتصال مستقیم به فرستنده گیرنده، سیم پچ شما باید زن باشد. هنگامی که کابل‌های ترانک را بین دو وصله پانل اجرا می‌کنید، معمولاً از کابل‌های زن-به-ماده استفاده می‌کنید و آداپتورهای موجود در پانل‌ها پین‌های نر را برای هم‌ترازی فراهم می‌کنند. ما هر دو پیکربندی را تولید می کنیم - فقط هنگام سفارش آنچه را که نیاز دارید را مشخص کنید. اگر مطمئن نیستید، کابل‌های زن-به-ما با قطبیت نوع B اکثر برنامه‌های استاندارد مرکز داده را پوشش می‌دهند.

پاسخ: برای کابل‌های 12-هسته‌ای OM4 MTP/MPO ما، دو درجه ارائه می‌کنیم. مشخصات نسخه چند حالته کم ضرر ما در حالت معمولی است<0.30dB and maximum <0.50dB insertion loss per mated pair. The standard grade runs typical <0.50dB and maximum <0.70dB. Return loss is ≥20dB for both. These numbers are per connector pair, so remember to add them up for your total link budget. With 40G/100G parallel optics, you've got multiple fiber paths, and every connector matters. We test every single cable with 3D interferometry before shipping and can provide individual test reports on request. For demanding applications, we recommend our low-loss option – the tighter tolerances really add up when you're daisy-chaining multiple connections.

پاسخ: بله، تمیز کردن MTP/MPO به ابزار خاصی نیاز دارد - سعی نکنید از تمیزکننده کلیک استاندارد LC خود استفاده کنید! با 12 فیبر انتهایی-در یک فرول، به پاک کننده ای نیاز دارید که برای فرمت فرول MT طراحی شده باشد. ما پاک‌کننده‌های{3}}کاستی یا قرقره‌ای{4}}نوع MTP را توصیه می‌کنیم که تمام سطوح فیبر انتهایی- را با یک پاس جاروب می‌کنند. قبل از هر جفت گیری تمیز کنید - من نمی توانم به اندازه کافی استرس داشته باشم. یک ذره گرد و غبار تنها بر روی یکی از آن 12 فیبر می تواند باعث از بین رفتن قابل توجهی شود و به طور بالقوه بر کل پیوند 40G/100G شما تأثیر بگذارد. همیشه درپوش های گرد و غبار را در زمانی که کابل ها وصل نیستند، نگه دارید. برای بازرسی، به یک میکروسکوپ فیبری با نوک آداپتور MTP برای بررسی همه 12{14}} انتهایی نیاز دارید. به من اعتماد کنید، سرمایه گذاری در تجهیزات تمیز کردن مناسب برای جلوگیری از عیب یابی سردرد هزینه دارد.
