آداپتور MPO چیست؟ انواع، قطبیت و راهنمای انتخاب

برای نصب‌کنندگان شبکه و تیم‌های تدارکات نوشته شده است، و مطابق با استاندارد رابط فعلی MPO (IEC 61754-7) و روش‌های قطبیت TIA-568.3 بررسی شده است تا بتوانید نکات فنی را به‌جای اینکه آنها را با ایمان انجام دهید، تأیید کنید.

یک آداپتور MPO مانند یک جفت پلاستیکی ساده به نظر می‌رسد، اما در داخل یک پیوند فیبر{0}}با چگالی بالا، یک کار مهم را انجام می‌دهد: دو کانکتور MPO چند فیبر{{1} را رو به رو نگه می‌دارد تا هر هسته فیبر در همان لحظه با شریک خود هماهنگ شود. در یک مرکز داده که در آن یک پانل 1U می‌تواند صدها فیبر را حمل کند، یک آداپتور قطبی نامناسب یا نادرست{4}}تفاوت بین یک پیوند تمیز و ساعت‌ها ردیابی اتصالی است که خوب به نظر می‌رسد اما از نور عبور نمی‌کند.

این راهنما توضیح می‌دهد که آداپتور MPO چیست، واقعاً چگونه کار می‌کند، انواعی که در برگه داده (قطبی، تعداد فیبر، جنسیت، و محفظه) ملاقات خواهید کرد، و یک راه--گام به گام برای انتخاب مناسب توضیح می‌دهد. در جایی که اهمیت دارد، به استانداردهای رابط و قطبیت اشاره می کند تا بتوانید به جای حدس زدن، بخشی را تأیید کنید.

آداپتور MPO چیست؟

یک آداپتور MPO، که گاهی اوقات به عنوان یک آداپتور MPO/MTP نوشته می‌شود، یک دستگاه اتصال فیبر نوری است که برای اتصال‌های چند-فیبر MPO ساخته شده است. از هر طرف یک کانکتور دریافت می کند و آنها را در جهت درست نگه می دارد تا یک ردیف کامل از فیبرها، اعم از 8، 12، 16 یا 24 تای آنها، از طریق یک رابط فشرده با هم جفت شوند.

بر خلاف الفآداپتور LC تک-فیبر، که فقط دو فیبر را جفت می کند، یک آداپتور MPO کل آرایه را مدیریت می کند، گاهی اوقات دو ردیف پشته ای. این همان چیزی است که آن را به ستون فقرات وصله-چگالی بالا تبدیل می‌کند، جایی که فضای قفسه، جریان هوا و مسیریابی کابل همه تحت فشار هستند.

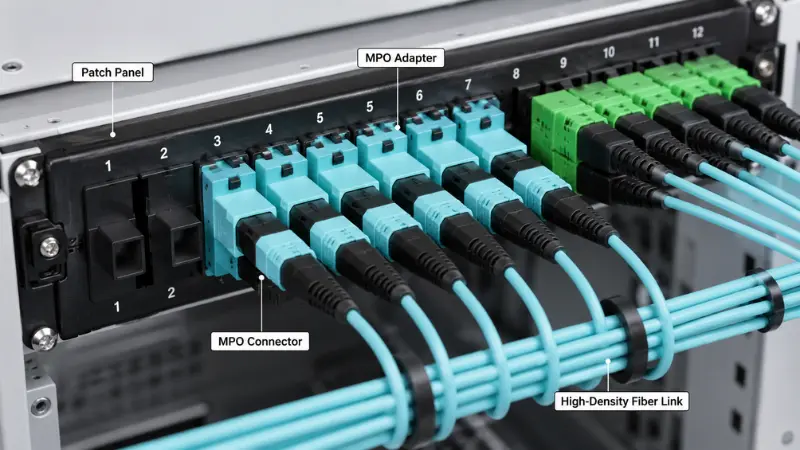

معمولاً آداپتورهای MPO را در پچ پنل‌های مرکز داده و کاست‌های MPO، کابل‌کشی ستون فقرات و ترانک، فریم‌های توزیع نوری، و پروژه‌های مهاجرتی که پیوندهای دوبلکس 40G، 100G یا 400G را به اپتیک موازی منتقل می‌کنند، پیدا خواهید کرد.

آداپتور MPO در مقابل اتصال دهنده MPO

این دو اصطلاح با هم سفر می کنند، اما آنها یک قسمت نیستند. کانکتور روی کابل است. آداپتور داخل پنل است

به طور خلاصه،کانکتور MPOبخشی است که به کابل متصل است، در حالی که آداپتور بخشی در پانل است که به دو کانکتور اجازه می دهد به درستی جفت شوند.

آداپتور MPO چگونه کار می کند؟

آداپتور MPO یک راهنمای مکانیکی است، نه یک قطعه نوری. معمولاً از خود فیبر ندارد. هنگامی که یک کانکتور را از هر طرف به داخل فشار می دهید، محفظه آداپتور جهت آنها را ثابت می کند و موقعیت جفت گیری صحیح را حفظ می کند تا دو فرول به طور مربع به هم برسند.

محفظه، کلید و پین راهنما

هر کانکتور MPO از یک فرول مستطیلی-چند فیبر (MT) با یک کلید کوچک در یک طرف بدنه استفاده می‌کند. دهانه آداپتور به شکل آن کلید است، بنابراین یک کانکتور فقط یک طرفه قرار می گیرد. با این حال، هم ترازی دقیق از خود فرول ها ناشی می شود. در یک جفت صحیح، یک کانکتور پین شده است، یعنی نر با دو پین راهنما، و دیگری بدون پین، یعنی ماده با دو سوراخ راهنما. پین ها به داخل سوراخ ها می لغزند و دو فرول را به اندازه میکرون ثبت می کنند. اینابعاد رابط MPOکه این پین و هندسه راهنما را برای دوشاخه‌های نر و مادگی تعریف می‌کنند، در IEC 61754-7 آمده است، به همین دلیل است که اتصالات و آداپتورهای سازگار از سازندگان مختلف می‌توانند با هم ترکیب شوند.

جنسیت رابط اختیاری نیست

از آنجایی که هم ترازی به قرار گرفتن پین ها در سوراخ ها بستگی دارد، یک نقطه جفت کاری دقیقاً به یک اتصال دهنده نر و یک مادگی نیاز دارد. دو نر نمی‌نشینند، زیرا هیچ سوراخی برای گرفتن پین‌ها وجود ندارد و فشار دادن آنها می‌تواند به صورت‌های انتهایی آسیب برساند. دو تا ماده اصلاً چیزی برای هماهنگ کردن آنها ندارند. بنابراین قبل از سفارش، جنسیت را در امتداد کل پیوند ردیابی کنید: اگر تنه شما ماده است، نوار کاست یا پچ کورد در طرف دیگر باید پین ها را بیاورد. آداپتور نمی تواند عدم تطابق جنسیت را برطرف کند. آن را فقط نگه می دارد هر چیزی که شما به آن.

قطبیت آداپتور MPO و جهت گیری کلید توضیح داده شده است

قطبیت بخشی از کار MPO است که بیشترین خطاهای میدانی را ایجاد می کند، زیرا قطعات می توانند به صورت مکانیکی قرار بگیرند در حالی که مسیر نوری اشتباه است. در یک پیوند دوبلکس یک فیبر ارسال می کند و دیگری دریافت می کند. در یک MPO چند فیبر-که ارتباط انتقال-و-دریافت-و{4}}دریافت می‌کند، باید از هر تنه، کاست، و سیم پچ در کانال دوام بیاورد، بنابراین قطبیت ویژگی کل پیوند است، نه یک آداپتور منفرد.

نوع A، نوع B و نوع C

TIA-568.3 سه نوع قطبیت آرایه را توصیف می کند. آنها در نحوه ترسیم فیبرها از سر به انتها و نحوه کلیدبندی اتصالات متفاوت هستند.

هر سه معتبر و مطابق با استانداردها- هستند و هر سه به یک هدف دست می‌یابند که انتقال از یک طرف به دریافت از طرف دیگر است. نکته مهم این است که اگر آنها را با هم مخلوط کنید، قابل همکاری نیستند. یک روش را برای کل نصب انتخاب کنید و آن را ثابت نگه دارید، زیراروش های قطبیت TIA-568.3در نتیجه قابل تعویض هستند اما وقتی در یک کانال ترکیب نمی شوند.

خواندن کلید-بالا و کلید-پایین

Key-به این معنی است که زبانه کلید رابط به سمت بالا است. key-پایین به این معنی است که به سمت پایین اشاره می‌کند. در حالی که کلید رو به بالا و انتهای آن رو به شما باشد، موقعیت 1 در سمت چپ قرار می گیرد. اینکه دو کانکتور جفت شده با کلید-بالا به کلید-پایین یا کلید-بالا به کلید{8}}بالا برسند، دقیقاً همان چیزی است که نگاشت مستقیم و معکوس را تعیین می‌کند، بنابراین در برگه داده، رابطه کلید یک سرنخ مستقیم برای نوع قطبیت است. یکی از تله‌ها ارزش پرچم‌گذاری را دارد: موقعیت‌های معکوس نیز سطح انتهایی زاویه‌دار را برعکس می‌کندکانکتورهای تک حالته APC، بنابراین نوع B معمولاً یک قرارداد چند حالته و مسطح-روشن است. اگر با APC کار می کنید، قبل از اینکه روشی را در نظر بگیرید، جلا و زاویه را تأیید کنید.

MPO در مقابل آداپتور MTP: آیا آنها یکسان هستند؟

شما اغلب قطعاتی را با برچسب MPO/MTP می بینید و تعجب می کنید که آیا دو چیز متفاوت می خرید. MTP یک علامت تجاری ثبت شده US Conec برای کانکتور MPO پیشرفته خود است که با تلورانس های محکم تر با فرول شناور و یک گیره پین ​​فلزی ساخته شده است. طبق تعریف یککانکتور MTP کاملاً با استاندارد MPO مطابقت دارد، بنابراین MTP و MPO عمومی با هم ترکیب می شوند. به زبان ساده، هر MTP یک MPO است، اما هر MPO MTP نیست.

برای یک آداپتور، این بدان معناست که یک آداپتور MPO با کیفیت به طور یکسان با کانکتورهای MTP و عمومی MPO هماهنگ می شود. تفاوت های عملی در ثبات تلفات و دوام چرخه جفت- بیشتر در کانکتور وجود دارد، نه کوپلر. هنگامی که مشخصات پروژه MTP می گوید، ارزش بررسی این را دارد که آیا منظور مشتری به طور خاص نام تجاری Conec ایالات متحده است یا از این کلمه برای هر MPO استفاده می کند، زیرا این تمایز واحد قیمت و منبع را تغییر می دهد. برای مقایسه عمیق تر، ما را ببینیدراهنمای فیبر MPO و MTP.

انواع آداپتورهای MPO

بر اساس تعداد فیبر: 8، 12، 16 و 24

آداپتور را با فرمت رابط و برنامه مطابقت دهید. تعداد متداول و مکان ظاهر شدن آنها:

• فیبر 8 و 12:40G-SR4 و 100G-SR4 از 8 فیبر استفاده می‌کنند که اغلب در داخل یک MPO فیبر 12- قرار می‌گیرند. singlemode 400G-DR4 همچنین از 8 فیبر در MPO-12 استفاده می کند.
• 16 فیبر:400G-SR8 و انواع 800G از 16 فیبر، با 8 فرستنده و 8 دریافت، در MPO-16 استفاده می‌کنند.
• 24 فیبر:یک قالب دو{0}}ردیفی برای چگالی بسیار بالا و برخی پیوندهای قدیمی 100G-SR10.

یک MPO-12 و یک MPO-16 قابل تعویض نیستند. آنها در عرض فرول و کلید متفاوت هستند، بنابراین باز شدن آداپتور نیز متفاوت است. قبل از خرید، تعداد کانکتور و پنل را تأیید کنید.آداپتورهای MTP/MPO چند-برای ساده کردن جوراب ساق بلند در دسترس هستند، اما آداپتور همچنان باید با کانکتوری که واقعاً استفاده می کنید مطابقت داشته باشد.

تک حالته در مقابل چند حالته

آداپتورهای MPO برای هر دو آمده است. تک حالته (OS2) با دسترسی طولانی‌تر و بودجه‌های تلفات محدودتر مطابقت دارد، در حالی که چند حالته (OM3، OM4، OM5) بر پیوندهای کوتاه-دسترس-در مرکز داده غالب است. نوع الیاف، جلا دهنده اتصال دهنده و درجه عملکرد، و اغلب رنگ بدنه را هدایت می کند. اگر هنوز تصمیم می گیرید کدام را مستقر کنید، مرور کلی ما از آن استتک حالته در مقابل فیبر چند حالتهمبادله-را تعیین می کند.

کد رنگ و مسکن

رنگ اولین سرنخ مفید است. Aqua معمولا سیگنال OM3 یا OM4، بنفش سرخابی یا اریکا اغلب سیگنال OM4، سیگنال سبز لیمویی OM5، و آبی یا سبز برای تک حالت معمول است. این یک سرنخ است، اما تضمینی نیست، زیرا تولیدکنندگان متفاوت هستند و انتخاب UPC-در مقابل-APC نیز بر رنگ بدن تأثیر می‌گذارد. برگه اطلاعات را برای نوع فیبر، قطبیت و درجه مطالعه کنید تا اینکه فقط با رنگ مسکن خریداری کنید. اگر تصمیم رنگ شما واقعاً به شیشه بستگی دارد،خانواده چند حالته OM1 تا OM5نحوه نگاشت نمرات به برنامه ها را توضیح می دهد.

فلنجد در مقابل بدون فلنج

این یک تصمیم پانل{0}}بیش از یک تصمیم مناسب برای عملکرد است.

اگر آداپتور در یک قاب فلزی ثابت زندگی می کند که اغلب با آن کار می شود، فلنج انتخاب مطمئن تری است. اگر یک پانل ماژولار متراکم بسته بندی می کنید و می خواهید ابزار- کمتر مونتاژ شود، معمولاً بدون فلنج برنده می شود.

آداپتورهای MPO کجا استفاده می شوند؟

به جای فهرست کردن برنامه‌ها، نگاه کردن به نقطه اتصال و یادداشت انتخاب برای هر کدام کمک می‌کند.

مراکز دادهآداپتورهای MPO در وصله پانل، پشت نوار کاست و در اتصالات-به- تنه قرار دارند. یک مسیر معمولی تعداد-زیادی داردترانک MPO یا کابل پچبر روی یک پانل، سپس آن را از طریق کاست به درگاه‌های دوبلکس LC می‌شکند. نکته انتخابی: با نوع قطبیت کاست و جهت کلید مطابقت داشته باشد، در غیر این صورت شکستگی انتقال و دریافت را حفظ نمی کند.

مخابرات و ODF.در قاب‌های توزیع نوری و مسیریابی دفتر مرکزی-، MPO فیبرهای زیادی را در پانل‌های فشرده ادغام می‌کند. اگر بین سبک های قاب انتخاب می کنید، مقایسه ما ازODF در مقابل پچ پنلجایی که هر کدام مناسب است را می پوشاند.

نوار کاست و شکست.بسیاری از کاست‌ها از آداپتورهای MPO در عقب و LC در جلو استفاده می‌کنند که یک تنه را به پورت‌های وصله دوبلکس تبدیل می‌کنند. برای استقرار مختلط، نگاه کنیدLC در مقابل MTP/MPO برای چگالی بالا، و جایی که یک

شکست 8-هسته SC-به-MTP/MPOمعنا پیدا می کند.

انتقال سریع-.با حرکت از دوبلکس به اپتیک موازی، کابل کشی MPO لایه فیزیکی. 400G-SR8 را ساده می کند، برای مثال، اجرا می شود.16 فیبر روی MPO-16بر اساس IEEE 802.3. اگر ابتدا یک گام 100 گرمی بردارید، ما

راهنمای کابل کشی 100Gاز میان گزینه ها عبور می کند.

مزایا در یک نگاه

چگونه یک آداپتور MPO را انتخاب کنیم: یک چارچوب 6 مرحله ای؟

به جای انتخاب بر اساس شکل، کانال را به ترتیب زیر کار کنید:

1. نوع پیوند را تایید کنید.آیا این یک پیوند مستقیم MPO-به-MPO است یا یک کاست تغذیه تنه MPO که به LC می‌شکند؟
2. رابط فرستنده گیرنده را تأیید کنید.به تعداد فیبر و رابط توجه کنید، برای مثال 100G-SR4 در 8 فیبر، یا 400G-SR8 در 16 فیبر و اغلب APC.
3. تعداد فیبر تنه را تأیید کنید.MPO-8، 12، 16، یا 24؛ آداپتور باید با آن مطابقت داشته باشد.
4. کاست را در مقابل مستقیم تأیید کنید.کاست ها نقشه قطبیت را برای شما تنظیم می کنند. یک پیوند مستقیم قطبیت را به تنه و سیم کشی فشار می دهد، بنابراین شما مسئولیت را بر عهده می گیرید.
5. جهت کلید و مسکن را تأیید کنید.برای روش خود کلید-بالا به کلید-پایین یا کلید-بالا به کلید-بالا، و برای پانل خود با فلنج یا بدون فلنج.
6. بودجه و تمیزی ضرر را تأیید کنید.درج{0}}درج مورد نیاز بودجه پیوند خود را انتخاب کنید و قبل از جفت گیری برنامه ریزی کنید که آن را بررسی و تمیز کنید.

اگر مراحل 1 تا 5 شما را با بیش از یک تعداد موجودی باقی می‌گذارد، یک آداپتور{2}}چند قالبی می‌تواند قفسه را ساده‌سازی کند، اما تنها پس از اینکه این مراحل واقعاً تسویه شوند.

مثال: انتخاب یک آداپتور برای وصله پنل مرکز داده

فرض کنید یک صندوق عقب 24{4}}فیبر OM4 MPO را روی یک پانل 1U فرود می‌آورید و آن را به LC دوبلکس برای سوئیچ‌های 100G-SR4 تبدیل می‌کنید. کانکتورهای تنه ماده هستند و کانکتورهای MPO کاست نر هستند، بنابراین یک آداپتور استاندارد MPO آنها را بدون تداخل جنسیتی جفت می کند. شما روی روش B استاندارد شده‌اید، بنابراین کاست‌ها و تنه از نوع B هستند و اتصال‌دهنده‌ها کلید-تا کلید-بالا را ملاقات می‌کنند. آداپتور به سادگی باید از آن جهت و فرمت شمارش فیبر{12}}که کاست استفاده می‌کند پشتیبانی کند. شما آداپتورهای بدون فلنج را انتخاب می‌کنید زیرا پانل از نظر طراحی دارای ضربه محکم{14}، محفظه آبی چون فیبر OM4 است، و درجه کم تلفات زیرا کانال قبلاً بودجه را برای دو کاست خرج می‌کند. قبل از وصله کردن، هر فرول را بررسی می کنید. هیچکدام از اینها عجیب نیست، اما از بررسی قطبیت صرفنظر کنید و کل پانل بی سر و صدا به انتقال منتقل می شود.

چک لیست مشخصات آداپتور MPO برای RFQ

هنگامی که درخواست قیمت را ارسال می کنید، این جزئیات را به تامین کننده ارائه دهید تا قطعه مناسب بار اول ارسال شود:

• تعداد فیبر: 8F، 12F، 16F، یا 24F
• نوع فیبر: تک حالته (OS2) یا چند حالته (OM3، OM4، OM5)
• نوع قطبیت: A، B یا C
• جهت کلید: کلید-بالا به کلید-پایین یا کلید-بالا برای کلید-بالا
• جنسیت رابط استفاده شده در پیوند
• مسکن: فلنج دار یا بدون فلنج
• رنگ و مواد مسکن
• محدوده دمای عملیاتی
• درج-نمره ضرر یا پیوند-هدف بودجه
• درپوش های گرد و غبار و سازگاری با صفحه آداپتور یا برش پانل
• انطباق مانند RoHS، به علاوه یک گزارش آزمایش

یک نمودار کابل کشی کوتاه در کنار این لیست، بیشتر قسمت های عقب و جلو را حذف می کند.

قبل از جفت گیری بررسی و تمیز کنید

یک فرول MPO بسیاری از وجوه انتهایی را در یک سطح بسته بندی می کند، بنابراین یک نقطه می تواند بیش از یک کانال را از بین ببرد. در فرول های 16 و 24 فیبر، تغییر ارتفاع بین الیاف، تمیز کردن یکنواخت را سخت تر می کند، به همین دلیل است که قانون بازرسی، تمیز کردن و سپس بازرسی مجدد است. آلودگی به صورت تلفات درج بالاتر، بازتاب بیشتر، و پیوندهای متناوب که به کندی در یک پانل متراکم ردیابی می شوند نشان داده می شود. از ابزارهای مناسب بازرسی و تمیز کردن MPO استفاده کنید و صدا را دنبال کنیدپایان-عمل بازرسی چهرهقبل از هر همسر یادداشت های ما در

رسیدگی به جامپرهای MPOمراقبت های روزانه-به-روزانه را پوشش دهید که در وهله اول صورت های انتهایی را تمیز نگه می دارد.

اشتباهات رایج و هزینه آنها

• نادیده گرفتن قطبیتقطعات مناسب هستند، اما زمین ها را در هنگام انتقال انتقال می دهند. پیوند تاریک است، و شما زمان را برای ردیابی اتصالی که از نظر فیزیکی درست به نظر می رسد از دست می دهید.
• در نظر گرفتن MPO و MTP از نظر کیفیت یکسان.هر دو جفت می شوند، اما از دست دادن و دوام متفاوت است. فرض برابری می تواند بی سر و صدا باعث کاهش بودجه پیوند تنگ شود.
• خرید با رنگ به تنهاییAqua درجه، قطبیت یا جلا را تأیید نمی کند. دیتاشیت انجام می دهد.
• فراموش کردن جنسیتدو کانکتور پین شده یا دو کانکتور بدون پین در یک راستا قرار نمی گیرند و مجبور کردن آنها می تواند سطح انتهایی را خراش دهد.
• بدون برنامه ارتقاءآداپتور و صندوق باری که فقط برای امروز انتخاب می‌شود ممکن است بعداً-به‌طور کامل به ۴۰۰ یا ۸۰۰ گیگ تبدیل نشود.

نتیجه گیری

یک آداپتور MPO بخش کوچکی است که کار بزرگی دارد: نگه داشتن دو کانکتور چند{0}} فیبر در یک راستا تا پیوند در اولین بار کار کند. تعداد فیبر، قطبیت، جنسیت، نوع فیبر و مسکن را به درستی دریافت کنید و آنها را بر اساس استانداردهای رابط و قطبیت به جای خرید بر اساس ظاهر تأیید کنید. اگر یک پروژه MPO/MTP را انجام می دهید، تعداد فیبر، نوع قطبیت، جهت کلید، سبک مسکن و نمودار کابل کشی را به تامین کننده خود ارسال کنید. این سریع ترین راه به سمت راست استآداپتور MPOو مجموعه کابل های منطبق برای شبکه شما.
