آزمایش فیبر پیگتیل پس از اتصال: آنچه در واقع قبول می شود

هنگامی که یک اسپلایس خوب به نظر می رسد و همچنان در پایین دست شکست می خورد

این الگویی است که اغلب به اندازه کافی در مدارک پذیرش می بینیم: پیوندی با اندازه 71.794 دسی بل در کیلومتر در 1310 نانومتر، بسیار خارج از آستانه عبور، حتی اگر رویدادهای پیوند فردی در طول مسیر روی کاغذ غیرقابل توجه به نظر می رسید. بدترین تلفات تک اسپلایس ثبت شده 0.342 دسی بل بود که به خودی خود فاجعه آمیز نبود. زمانی که هر رویداد جمع شود، بودجه نهایی-به-پایان چگونه به نظر می‌رسد، تعیین می‌شود.

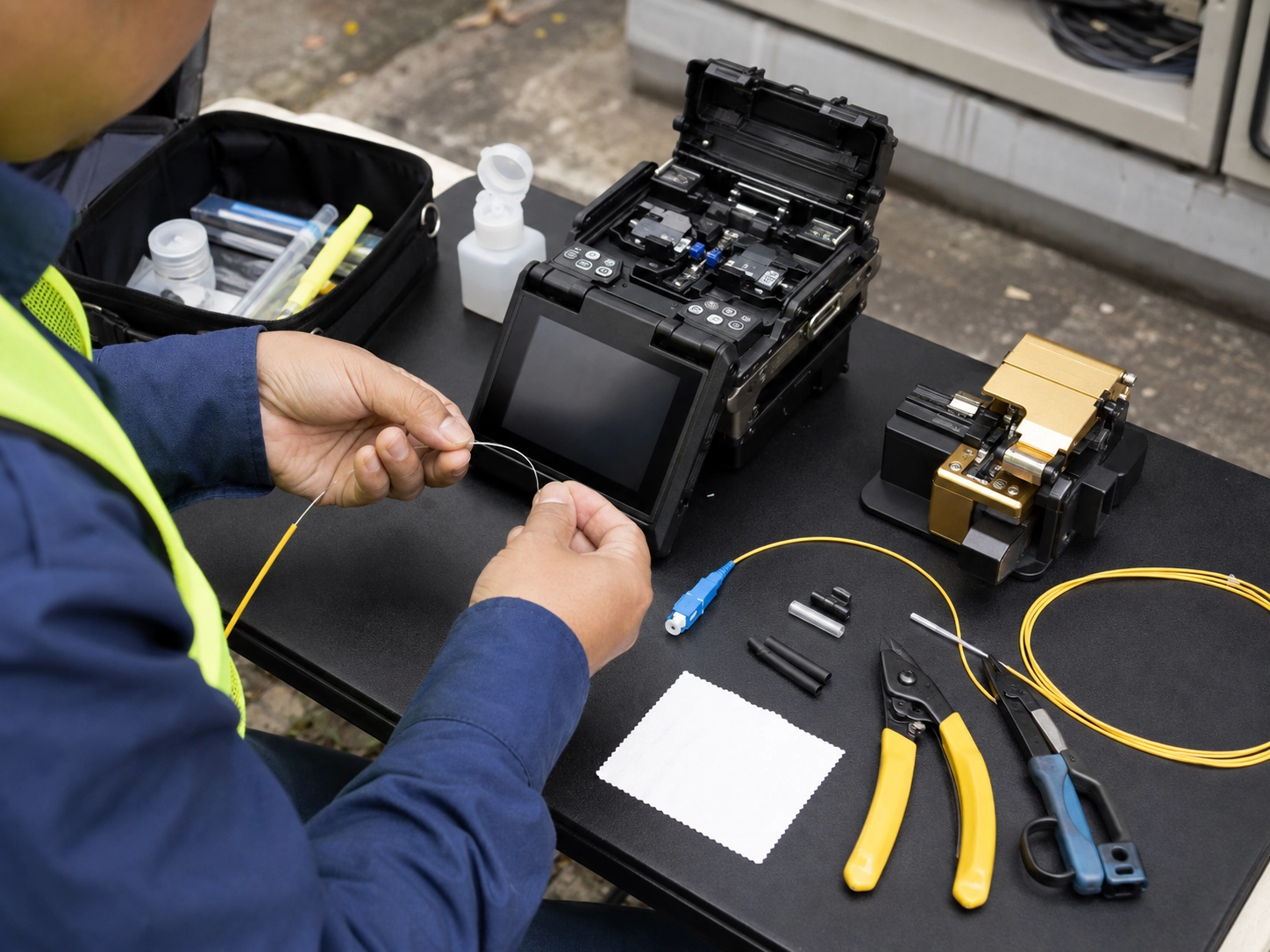

این دقیقاً همان جایی است که آزمایش پیگتیل فیبر پس از اتصال معمولاً از بین می‌رود: تیم‌ها بررسی می‌کنند که هر مفصل فیوژن تحت تخمین اسپلایسر تمیز به نظر می‌رسد، از اندازه‌گیری رسمی تلفات درج صرفنظر می‌کنند، و فرض می‌کنند که پیوند آماده است. زیان تجمعی قبل از اینکه مشتری انجام دهد

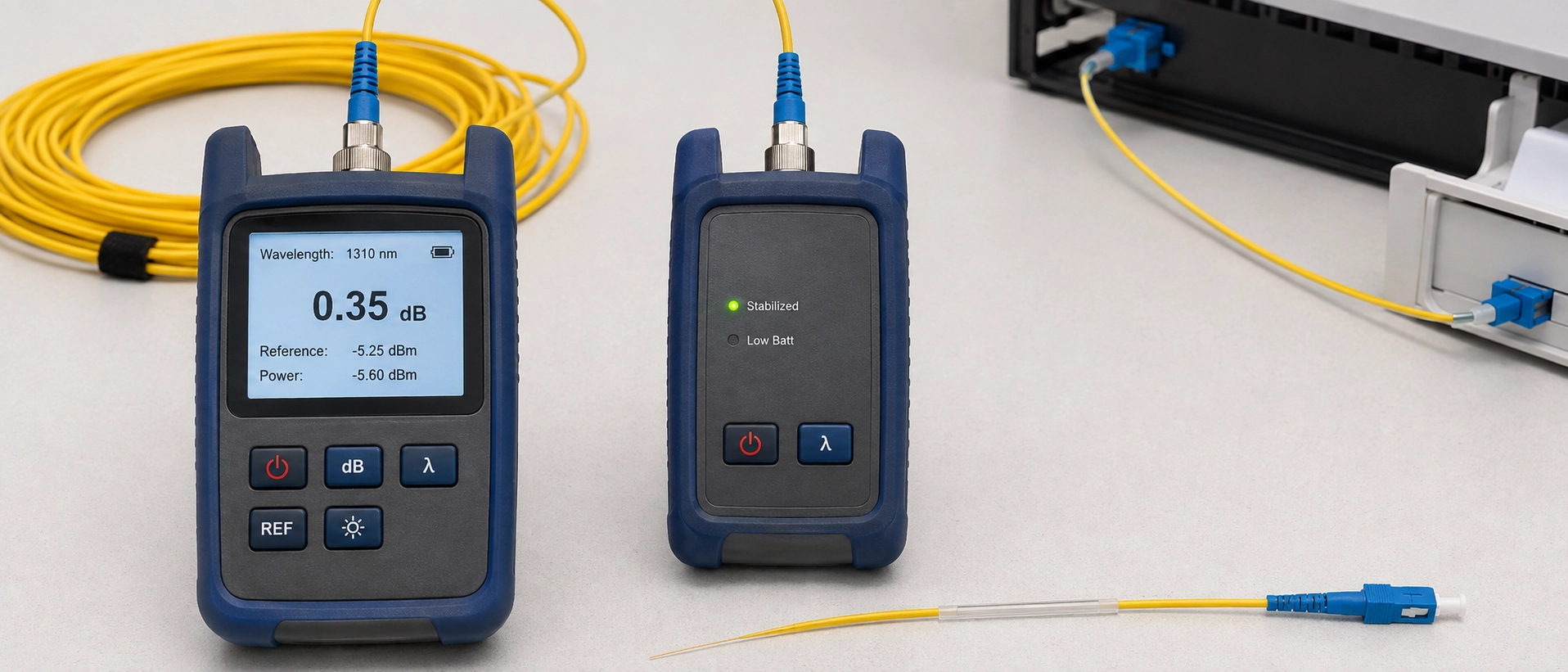

این دو ساز دائماً در کنار هم قرار می گیرند و این ریشه اکثر سردرگمی ها در این زمینه است. یک مجموعه تست تلفات نوری (OLTS) نور را از یک منبع مرجع در یک انتها تزریق می کند و آن را با یک قدرت سنج در سمت دیگر می خواند، و به شما یک عدد تلفات انتهایی برای کل پیوند می دهد. یک OTDR کار متفاوتی انجام می دهد: یک پالس به سمت فیبر می فرستد و نور پراکنده شده را می خواند، و یک ردی ایجاد می کند که به شما نشان می دهد هر رویداد (پیوند، اتصال، خم شدن، شکستن) کجا در طول می نشیند، و تقریباً هر کدام چقدر از دست می دهند.

این تمایز تعیین می کند که هر ابزار واقعاً برای چه چیزی خوب است. OLTS به شما می گوید که آیا پیوند تمام شده، به طور کلی، بودجه ضرر را برآورده می کند یا خیر. این یک اندازه گیری عبور / شکست است. OTDR به شما می گوید مشکل کجاست و چه نوع رویدادی باعث آن شده است. این یک نقشه تشخیصی است، نه یک نتیجه گواهی. گیج شدن این دو به این دلیل است که برخی از تکنسین‌ها با یک رد- OTDR تمیز به‌عنوان اثبات کامل بودن آزمایش اسپلایس پیگتیل، زمانی که بدنه‌های استاندارد خط بسیار واضح‌تری می‌کشند، رفتار می‌کنند.انجمن فیبر نوری).

برای خوانندگانی که از اصول اولیه آزمایش پیگتیل گسترده‌تر به جای گردش کار خاص{0}} اسپلایسینگ استفاده می‌کنند، راهنمای کلی ما برای آزمایش یک پیگ‌تیل فیبر نوری، بازرسی بصری و آزمایش تلفات برگشتی را عمیق‌تر از این مقاله پوشش می‌دهد.

TIA-568.3-D آزمایش فیبر را به دو طبقه تقسیم می کند و تقسیم بندی زیبایی نیست. ردیف 1 آزمایش از دست دادن درج OLTS است و الزام صدور گواهینامه اجباری برای هر پیوند است. سطح 2 آزمایش OTDR است، و به عنوان اختیاری طبقه بندی می شود: برای مستندسازی و عیب یابی توصیه می شود، اما به تنهایی به عنوان اثبات تایید یک پیوند پذیرفته نمی شود.

این نکته ای است که ارزش یادآوری را دارد: یک ردیابی OTDR، هر چند تمیز، تست پذیرش را طبق استاندارد برآورده نمی کند. برخی از مشخصات پروژه هنوز به گونه‌ای نوشته می‌شوند که انگار نوشته می‌شوند، به‌ویژه در مورد استقرار PON که در آن تعداد انگشت شماری از تأمین‌کنندگان نتایج OTDR دو طرفه را به عنوان شواهد کافی می‌پذیرند، اما این یک استثناء محدوده است، نه یک قاعده کلی. در خارج از PON، روی آن حساب نکنید: اکثر مهندسان ناظر و مشتریان فقط گواهینامه OTDR را امضا نمی‌کنند، صرفنظر از اینکه صفحه بازاریابی فروشنده به چه چیزی اشاره می‌کند. برخی از{4}}فروشندگان تجهیزات آزمایشی که به کار صدور گواهینامه TIA-568.3-D خدمات ارائه می‌کنند، گفته‌اند که این امکان، ارتقای OTDR به چیزی نزدیک‌تر به وضعیت سطح 1، در سطح کمیته استانداردها مورد بحث است، اگرچه هیچ چیزی از بحث گذشته تغییر نکرده است. تست Tier 1 OLTS تنها قالب تستی است که امروزه در استاندارد اجباری نوشته شده است.

پس از اتصال فیوژن، ترتیب را اشتباه در آزمایش از دست دادن درج دم فیبر فیبر دریافت کنید، و خوانشی که می گیرید به معنای آن چیزی نیست که فکر می کنید. ابتدا منبع نور و قدرت سنج را با هم، با استفاده از یک سیم مرجع خوب-با هم ارجاع دهید، بنابراین خط پایه "0 dB" مجموعه آزمایش را منعکس می کند و نه یک بلوز کالیبره نشده. اکثر تست‌های پذیرش یک حالت-از روش مرجع 1- استفاده می‌کنند. روش 3-جهنده یک عدد ضرر کمی متفاوت را برای پیوند فیزیکی یکسان می‌خواند، بنابراین یکی را انتخاب کنید و در طول پروژه ثابت بمانید. اختلاط این دو{10}پروژه میانی دلیل رایجی است که مقایسه‌های قبل و بعد از دست دادن متوقف می‌شود.

سپس از طریق پیوند متصل شده وصل شوید و در هر طول موج عملیاتی یک عدد بسنجید: 1310 نانومتر و 1550 نانومتر برای حالت تک-، 850 نانومتر و 1300 نانومتر برای چند حالته، زیرا از دست دادن در یک اتصال یا خم به طول موج-وابسته است، و یک خواندن مارژین می‌تواند به طور کامل یک موج{6}} را از دست بدهد.

در هر دو جهت که پروژه اجازه می دهد تست کنید. یک اتصال با ناهماهنگی جزئی هسته می‌تواند افت منفی را از یک جهت بخواند و از جهت دیگر{1}}از-افت مشخصات خارج شود، بنابراین آزمایش یک جهت- فقط نیمی از آن تصویر را می‌گیرد. هر دو خواندن را ضبط کنید، نه فقط خواندن بهتر. برخی از مشخصات پروژه، به‌ویژه قراردادهای اجاره فیبر تاریک، صراحتاً به مستندات دوطرفه با امضای تکنسین و شماره آزمایش{6} ضمیمه شده نیاز دارند، و پس از آن، کار بسیار بیشتری نسبت به ثبت آن در طول آزمون پذیرش اولیه است.

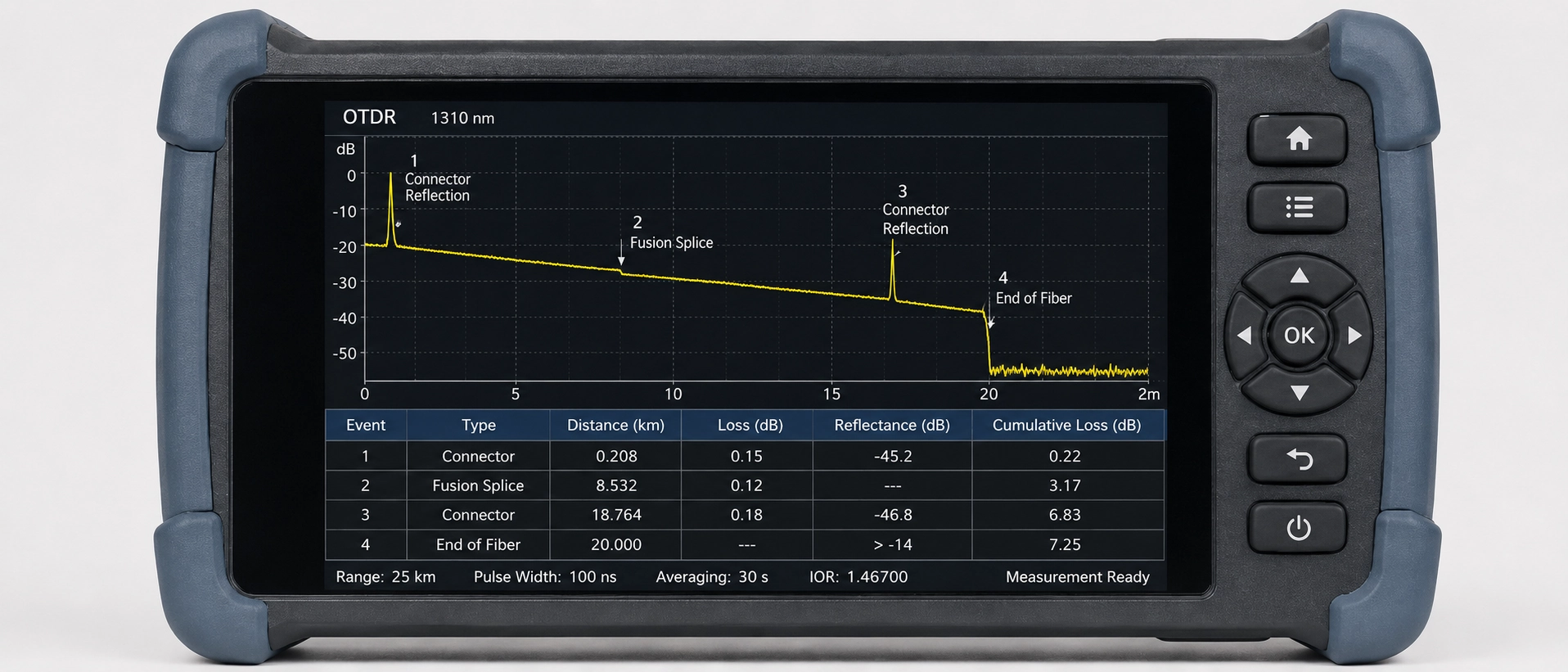

پس از اینکه OLTS یک عدد عبور یا شکست برای پیگتیل اسپلایس شده به شما می دهد، کار بعدی تأیید این است که افت اندازه گیری شده در واقع در نقطه اتصال می نشیند، و نه در جای دیگری در پیوند. انتخاب کابل راه اندازی اولین چیزی است که افراد را به اینجا می برد: از 500 متر تا 1 کیلومتر فیبر پرتاب قبل از اتصال استفاده کنید و به این دلیل که DROT فاصله اولیه را به حالت آزمایش بازیابی می کند. خواندن دقیق قبل از رسیدن به رویدادی که واقعاً به آن اهمیت می دهید. کابل راه اندازی را رد کنید و قرائت تلفات اتصال نزدیک جلوی پیوند غیرقابل اعتماد یا نامرئی می شود.

آزمایش طول موج دوگانه عادت دیگری است که ارزش ایجاد آن را دارد. آزمایش در 1310 نانومتر و 1550 نانومتر فقط برای تأیید تلفات نیست، بلکه در نوع خود یک ابزار تشخیصی است. یک اتصال با اختلاف تلفات غیرمعمول زیاد بین دو طول موج، اغلب نشانه‌ای از تنش خم بزرگ است، معمولاً از یک سینی اتصال که خیلی محکم پیچیده شده است تا یک اتصال همجوشی ضعیف. تشخیص این تمایز در سایت-یک پیوند مجدد{7}} را ذخیره می‌کند که مشکل واقعی را برطرف نمی‌کند.

در اینجا جزئیاتی وجود دارد که حتی تکنسین‌های باتجربه را نیز به خود جلب می‌کند: یک اتصال همجوشی واقعاً خوب در مجموعه‌ای pigtail می‌تواند به طور موثری در یک ردیابی OTDR نامرئی باشد. وقتی تلفات اتصال به زیر 0.05 دسی‌بل کاهش می‌یابد، که یک حالت ذوب شده به درستی می‌تواند {{2}میدان را به طور متداول{3} به فیلد متصل کند{3}} آستانه تشخیص رویداد پیش فرض اکثر OTDRها با آستانه رویداد پیش‌فرض در حدود 0.1 تا 0.15 دسی‌بل ارسال می‌شوند، بنابراین با کاهش آن تنظیم به 0.02 تا 0.05 دسی‌بل و اجرای مجدد{10}پیش‌گیری، می‌توان با کاهش کمتر{7}}پیش‌گیری را دنبال کرد. رقم دقیق همچنان به مدل OTDR شما و تنظیمات منطقه مرده{11}ش بستگی دارد، بنابراین به جای اینکه هر عددی را در اینجا به عنوان جهانی تلقی کنید، آن را با تجهیزات خود تأیید کنید.

دام دیگری که ارزش آن را دارد در آستانه پذیرش قرار دارد، نه ابزار. زبان قرارداد منتشر شده برای پروژه‌های فیبر تاریک، تحمل بیشتری نسبت به تصور اکثر مهندسان نشان می‌دهد: یک قرارداد اجاره که بررسی کردیم، تا 0.5 دسی‌بل از دست دادن اتصال را در زمانی که قطر میدان حالت مطابقت داشت، به 0.8 دسی‌بل افزایش می‌داد، در صورتی که نبود.lawinsider.com), ارقام بسیار بالاتر از زیر-0.1dB "کتاب درسی" از دست دادن اتصال فیوژن بیشتر نقل قول های مواد آموزشی است. دانستن اینکه قرارداد خاص شما واقعاً به چه عددی نیاز دارد، به جای فرض اینکه سخت‌ترین رقم منتشر شده اعمال می‌شود، تفاوت بین اتصالی است که بی‌ضرور دوباره کار می‌کنید و چیزی که به درستی آن را امضا کرده‌اید.

یک تله مرتبط، ضرری است که واقعی است اما به اشتباه نسبت داده می شود. یک الگوی عیب‌یابی مکرر شامل چندین اتصال مکانیکی است که در طول یک اجرا نزدیک به هم قرار می‌گیرند، هر کدام به‌طور جداگانه در چارچوب مشخصات، اما به اندازه‌ای محکم روی هم چیده شده‌اند که تلفات انباشته، پیوند را بیش از بودجه تحت فشار قرار دهد. یک ردیابی OTDR که به طور اتفاقی خوانده می‌شود می‌تواند آن را شبیه یک رویداد بد به نظر برساند. با دقت بخوانید، چندین رویداد کوچک و از نظر فنی{2}}در حال گذراندن به یک پیوند ناموفق هستند.

جمع کردن اعداد در کنار هم در یک چک لیست آزمایش پذیرش اتصال فیبر، تصمیمات میدانی را سریعتر از ورق زدن بین یک سند استاندارد و یک قرارداد PDF اواسط-می‌گیرد.

ردیف‌های تحمل قرارداد{0}}را به‌عنوان یادآوری برای بررسی مشخصات واقعی پروژه به جای جایگزینی برای آن در نظر بگیرید. اعداد پذیرش بسته به مشتری متفاوت است، و استاندارد یک طبقه را تعیین می کند، نه یک سقف جهانی.

پیوندی که بعد از راه‌اندازی، هشدارهای تلفات را خاموش می‌کرد، نشان می‌دهد که چرا OTDR و OLTS باید با هم خوانده شوند. این نوعی از نتیجه آزمایش پذیرش پیگتیل است که تشخیص اشتباه آن بدون هر دو ابزار آسان است. خواندن OLTS از پایان-تا-تأیید کرد که بودجه این پیوند خارج از بودجه است. اون قسمت بدون ابهام بود ردیابی OTDR جایی بود که کار تشخیصی واقعی اتفاق افتاد: به‌جای یک نقطه خرابی آشکار، مجموعه‌ای از چهار اتصال مکانیکی را نشان داد که در حدود دو متر از یکدیگر فاصله داشتند، که هرکدام به‌طور جداگانه در داخل مشخصات تلفات 0.3 تا 0.4 دسی‌بل خود بودند و مجموعاً پیوند را تقریباً 1.2 دسی‌بل بیش از بودجه فشار می‌دادند. قبل از اینکه الگوی تلفات کوچک انباشته شده به جای یک مفصل نامناسب مشخص شود، دو پاس طول کشید، ابتدا 1310 نانومتر، سپس یک آزمایش مجدد 1550 نانومتری برای رد کردن خوانش نادرست استرس خم{11}}. جایگزینی خوشه با یک اتصال همجوشی واحد، پیوند را بلافاصله در بودجه بازگرداند. هیچ‌کدام از ابزارها به تنهایی داستان کامل را بیان نمی‌کردند: OLTS تأیید کرد که مشکلی وجود دارد، و OTDR علت واقعی آن را پیدا کرد.

این نوع ردیابی رویداد فراتر از سناریوهای خاص{0}}ترکیب اعمال می‌شود، و هر زمانی که پیوندی پس از راه‌اندازی به طور متناوب از کار می‌افتد، همان نظمی است که ارزش اعمال کردن را دارد.

بیشتر مواردی که در تست پذیرش پس از{0}}پیوستگی اشتباه می‌شود، به شکافی در بالادست خدمه میدانی بازمی‌گردد: پیگتیل‌هایی که بدون سابقه از دست دادن درج مستند از کارخانه خارج می‌شوند، وقتی در یک پیوند زنده قرار می‌گیرند، به سختی می‌توان به آن‌ها اعتماد کرد، زیرا هیچ خط پایه‌ای برای مقایسه خواندن میدان با آنها وجود ندارد.

ما خودمان در سمت اشتباه این شکاف بوده ایم. در طول یک اجرای QC خروجی، دسته‌ای از اتصالات کم-در یک مجموعه پیگتیل سفارشی در ردیابی OTDR پاک می‌شوند، هیچ رویدادی علامت‌گذاری نمی‌شود، صرفاً به این دلیل که ضرر برای پاک کردن آستانه پیش‌فرض بسیار کم بود، همان نقطه کوری که در بالا پوشش داده شد. تنها زمانی ظاهر شد که یک تکنسین نتیجه OTDR را در مقابل رقم ضرر درج OLTS بررسی کرد و آن دو موافق نبودند. این عدم تطابق بخشی از این است که چرا هر پیگتیل تمام‌شده‌ای که اکنون ارسال می‌کنیم، هم یک نتیجه OLTS و هم یک نتیجه OTDR دارد، نه فقط یکی یا دیگری.

فرآیند تولید ما آن آزمایش دوگانه را روی هر پیگتیل تمام‌شده قبل از ارسال انجام می‌دهد، رویه‌ای که ما بیش از یک دهه از حمل و نقل مجموعه‌های پیگتیل متصل به آن را رعایت کرده‌ایم. این روش با روش‌های تست تضعیف در IEC 61300-3-34 و با splice{5}}و با همکاری انتشارات سازنده فیلد{5}} ردیابی می‌شود. داده‌های کف کارخانه، نه رقمی در سطح صنعت: از دست دادن کانکتور در خط ما معمولاً در محدوده 0.15 تا 0.25 دسی‌بل قرار می‌گیرد، با سقف 0.3 دسی‌بل که ما بالاتر از آن ارسال نمی‌کنیم. ما می‌توانیم آن را به‌عنوان یک گزارش آزمایشی قابل ردیابی در کنار محصول ارائه دهیم، که ارزش بررسی دارد قبل از اینکه فرض کنید برگه اطلاعات تأمین‌کننده با آنچه واقعاً کارخانه آنها را ترک کرده است مطابقت دارد.

اگر آزمایش پذیرش کنونی شما همچنان با از دست دادن{0}طرف اتصال ظاهر می‌شود که با آنچه برگه داده تامین‌کننده وعده داده مطابقت ندارد، اغلب ارزش بررسی این را دارد که آیا خود پیگتیل‌ها اصلاً با سوابق آزمایشی جداگانه ارسال شده‌اند یا خیر. شما می توانید محدوده محصولات پیگتیل فیبر نوری ما را بررسی کرده و نمونه های ردیابی OTDR همراه را مستقیماً درخواست کنید.
