8 هسته SC به MTP/MPO وصله سیم: جایی که بهترین جاست

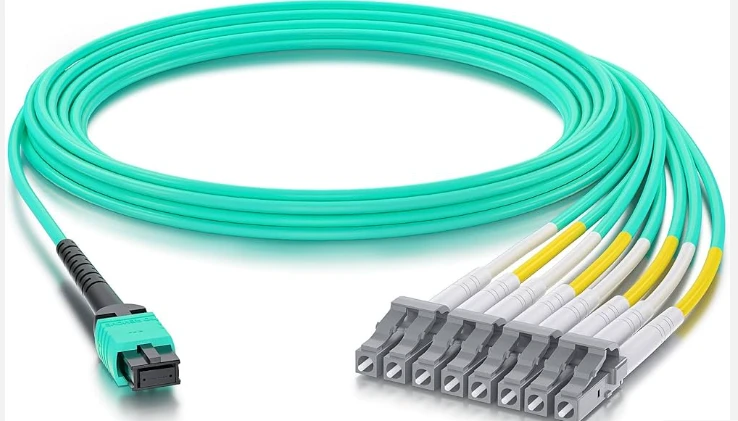

یک سیم وصله 8 هسته‌ای SC به MTP/MPO یک مجموعه کابل جداکننده است که به یک کانکتور چند فیبر MTP/MPO در یک طرف و چهار کانکتور SC دوبلکس در طرف دیگر ختم می‌شود و هشت فیبر نوری را روی یک ژاکت حمل می‌کند. این به عنوان پل مستقیمی بین زیرساخت‌های اپتیک موازی با تراکم بالا-و تجهیزات پایانه‌شده SC- قدیمی عمل می‌کند - و آن را به یکی از کاربردی‌ترین ابزارها برای شبکه‌هایی تبدیل می‌کند که آماده ریپ کردن و جایگزینی نیستند، اما همچنان نیاز به انتقال به 40G یا 100G دارند.

اگر مرکز شما همچنان از پنل‌های وصله{0} مبتنی بر SC، OLT، یا ابزارهای آزمایشی در کنار تجهیزات سوئیچینگ جدیدتر QSFP+ استفاده می‌کند، این کابل نیاز به کاست‌های میانی یا پانل‌های آداپتور را از بین می‌برد. یک انتها مستقیماً به درگاه فرستنده گیرنده QSFP+ SR4 متصل می شود. طرفداران دیگر به زیرساخت دوبلکس SC موجود شما می روند. این مستقیم بودن چیزی است که آن را ارزشمند می‌کند - و آن را از کابل‌های متداول MTP-به-LC که بر اکثر کاتالوگ‌های مرکز داده غالب هستند، متمایز می‌کند.

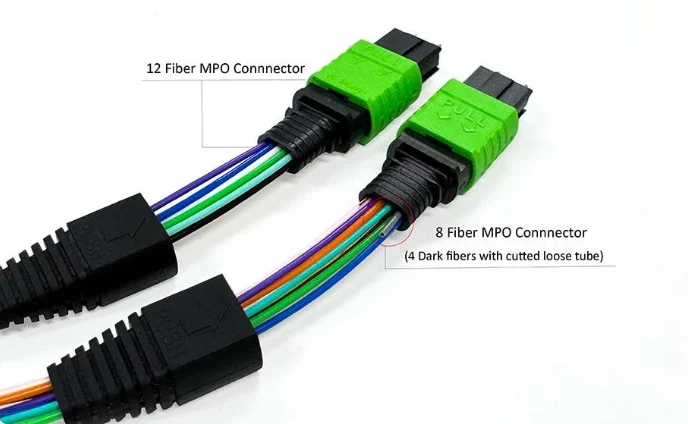

چرا تعداد 8 فیبر در کابل کشی مدرن مهم است؟

صنعت فیبر نوری به تدریج از معماری Base-12 به Base-8 تغییر کرده است و دلیل خوبی نیز دارد. یک فرستنده گیرنده استاندارد QSFP+ یا QSFP28 از چهار خط برای انتقال و چهار خط برای دریافت استفاده می کند - در مجموع هشت فیبر. هنگامی که یک کابل 12 فیبر MTP را برای یک برنامه QSFP مستقر می کنید، چهار فیبر در مرکز کانکتور بدون استفاده قرار می گیرند. در یک استقرار در مقیاس بزرگ با صدها پیوند، این فیبر غیرفعال منجر به سرمایه گذاری قابل توجهی می شود.

یکپچ کورد فیبر 8 هسته ای SC به MTP/MPOکاملاً با استفاده از فیبر واقعی 40GBASE-SR4 و 100GBASE-SR4 نوری هماهنگ است. هر فیبر ترافیک را حمل می کند. بدون ضایعات، هیچ رشته مرده ای که اسناد شما را به هم ریخته است. کابل‌کشی پایه{10}}8 نیز به‌خوبی به پیکربندی‌های درگاه سوئیچ استاندارد تقسیم می‌شود - اکثر شاسی‌ها تعداد پورت‌ها را در مضرب چهار (کارت‌های خط 16 پورت، 32 پورت) دارند، که به طور تمیز بر روی کانکتورهای MTP 8 فیبری بدون فیبرهای بی‌نقص نقشه می‌شوند.

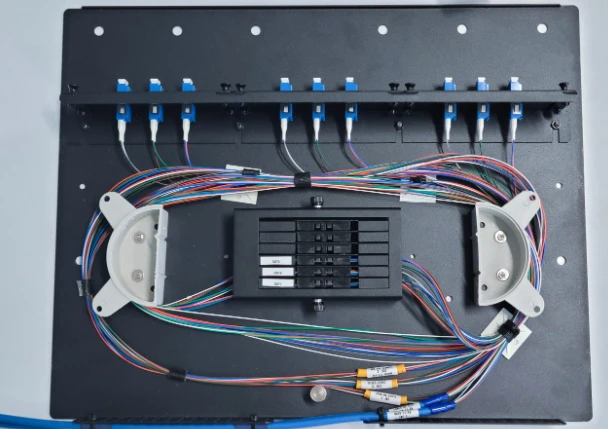

پل زدن شبکه های قدیمی SC به اپتیک موازی

اینجا جایی است که سیم شکست SC-به-MTP/MPO ذخیره خود را به دست می آورد. کانکتورهای SC برای بیش از دو دهه بر کابل کشی سازمانی و مخابراتی تسلط داشتند. بسیاری از شبکه‌های دانشگاهی، CATV headends، امکانات دولتی، و دفاتر مرکزی اپراتور هنوز هم ردیف به ردیف پچ پانل‌های SC دارند. تعویض همه این زیرساخت ها به LC فقط برای دسترسی به سرعت 40G گران و مخرب است.

درعوض، یک کابل خروجی 8-فیبر MTP-به SC به شما امکان می‌دهد یک پورت +40G QSFP را مستقیماً به چهار درگاه دوبلکس SC موجود متصل کنید. هر جفت SC یک خط 10G را اداره می کند، بنابراین یک فرستنده گیرنده +QSFP به طور موثر به اتصالات 4×10G در کارخانه SC موجود شما تبدیل می شود. همین منطق برای فرستنده‌های 100G QSFP28 SR4 که به خطوط 4×25G تقسیم می‌شوند، صدق می‌کند. سرمایه گذاری کابل کشی خود را در حین دسترسی به چگالی پهنای باند اپتیک موازی حفظ می کنید.

این یک سناریوی خاص نیست. اپراتورهای مخابراتی که زیرساخت قدیمی SONET/SDH را روی اتصالات SC اجرا می‌کنند، پردیس‌های دانشگاهی با ستون فقرات ساختمان‌های قدیمی-پایان‌یافته و امکانات پخش سیم‌کشی شده با فیبر SC برای حمل و نقل ویدیویی، همگی دقیقاً با این وضعیت مواجه می‌شوند. سیم SC به MTP/MPO 8 هسته ای مسیر مهاجرتی را به آنها می دهد که نیازی به ارتقاء لیفتراک ندارد.

درک پیکربندی قطبیت برای پیوندهای SC-به-MTP

قطبیت یکی از رایج ترین نقاط خرابی در کابل کشی MTP/MPO است، و درست کردن آن در یک شکست SC از این قاعده مستثنی نیست. برای یک مجموعه استاندارد 8{6}}فیبر SC به MTP/MPO، قطبیت نوع B (روش B برای TIA-568) انتخاب پیش‌فرض برای برنامه‌های فرستنده گیرنده QSFP است. در پیکربندی نوع B، موقعیت فیبر 1 در یک انتها به موقعیت فیبر 8 در سمت دیگر نگاشت می شود - یک معکوس آرایه کامل که تضمین می کند فیبرهای انتقال با فیبرهای دریافتی در سراسر پیوند هماهنگ هستند.

قطبیت نوع A (مستقیم-از طریق) در سناریوهای شکست کمتر رایج است و معمولاً برای اتصالات-به-ترانک که در آن کاست‌ها چرخش Tx/Rx را کنترل می‌کنند، محفوظ است. نوع C (جفت-برگردان) یک پیکربندی تخصصی است که با طرح‌های کابل‌کشی ساختاریافته مبتنی بر کاست خاص استفاده می‌شود. مگر اینکه در اسناد زیرساخت شما چیز دیگری مشخص شده باشد، نوع B انتخاب مطمئنی برای برنامه‌های فرستنده مستقیم-به-SC است. تایید قطبیت قبل از سفارش از سناریوی خسته کننده نصب تمیز که به سادگی از نور عبور نمی کند جلوگیری می کند.

Singlemode در مقابل Multimode: مطابقت نوع فیبر با فاصله برنامه

پچ کورد 8 هسته ای SC به MTP/MPO در دو نوع تک حالته (OS2, 9/125μm) و چند حالته (OM3 50/125μm, OM4 50/125μm) موجود است. انتخاب بستگی به نوع فرستنده گیرنده و نیازهای دسترسی دارد.

برای کاربردهای چند حالته، فیبر OM3 از 40GBASE-SR4 تا 100 متر و 10GBASE-SR تا 300 متر پشتیبانی می‌کند. OM4 این فواصل را - 150 متر در 40G SR4 - گسترش می‌دهد و تقریباً دو برابر پهنای باند مؤثر معین را در 850 نانومتر (4700 مگاهرتز·کیلومتر در مقابل. 2000 مگاهرتز·کیلومتر) ارائه می‌کند. اگر در حال ساخت اجراهای افقی جدید در داخل یک مرکز داده هستید، هزینه افزایشی OM4 نسبت به OM3 ارزش تصحیح آینده را دارد. برای مقایسه عمیق ترنمرات فیبر چند حالته از OM1 تا OM5، هر نسل نشان دهنده یک گام قابل اندازه گیری در چگالی پهنای باند و طول پیوند پشتیبانی شده است.

فیبر OS2 تک حالته برای برنامه‌های-دسترسی طولانی‌تر {{2}GBASE-PSM4 در فواصل تا 500 متر، یا 40GBASE-PLR4 که به 10 کیلومتر می‌رسد، انتخابی است. استقرار ستون فقرات دولت و دانشگاه که ساختمان‌های متعددی را در بر می‌گیرند، معمولاً به حالت تک حالته نیاز دارند، به‌ویژه زمانی که وصله پانل‌های SC در انتهای آن در ابتدا برای برنامه‌های مخابراتی طولانی{11} نصب شده بودند.

سناریوهای کلیدی استقرار

مرکز داده 10G-به 40G مهاجرت

دستگاهی که فرستنده گیرنده های 10G SFP+ را در سراسر وصله پنل های انتهایی SC{2}} اجرا می کند، می تواند لایه ستون فقرات را به 40G QSFP+ ارتقا دهد بدون اینکه-یک پنل را مجدداً خاتمه دهد. سیم خروجی 8 هسته ای SC به MTP/MPO پورت QSFP+ را مستقیماً به چهار درگاه SC دوبلکس متصل می کند که هر یک دارای یک خط 10G است. این مسیر مهاجرت نیاز به تغییر صفر در کابل کشی افقی موجود دارد.

ارتباط داخلی دفتر مرکزی مخابرات

دفاتر مرکزی اغلب فریم‌های توزیع نوری مبتنی بر SC را نگهداری می‌کنند که سال‌ها در خدمت بوده‌اند. اتصال تجهیزات جدید DWDM یا ROADM با رابط‌های MTP/MPO به آن فریم‌های موجود، مستلزم آن است که به هر دو زبان رابط صحبت کند. مجموعه 8 هسته ای این کار را بدون کاست میانی انجام می دهد و 1U از فضای رک را در هر نقطه اتصال صرفه جویی می کند.

پخش و حمل و نقل A/V

امکانات پخش حرفه ای اغلب از فیبر SC برای انتقال ویدئوی فشرده بین استودیوها و اتاق های کنترل استفاده می کنند. هنگام اضافه کردن روترهای ویدیویی مبتنی بر IP{1}} با درگاه‌های QSFP، سیم خروجی SC به MTP/MPO تجهیزات جدید را به طور تمیز در کارخانه فیبر موجود ادغام می‌کند.

محیط های آزمایشی و آزمایشگاهی

آزمایشگاه‌های آزمایش شبکه اغلب ترکیبی از انواع اتصالات را در نسل‌های مختلف تجهیزات نگهداری می‌کنند. یک سیم وصله 8 هسته‌ای SC به MTP/MPO به مهندسان امکان می‌دهد بین ابزارهای آزمایشی قدیمی با درگاه‌های SC و مجموعه‌های آزمایش چند فیبر جدیدتر بدون جستجو برای آداپتور، وصله کنند.

ملاحظات مربوط به کیفیت اتصال و از دست دادن درج

با افزایش سرعت پیوند، بودجه از دست دادن درج سخت تر می شود. در 40G و 100G، هر دهم دسی بل در هر نقطه اتصال بر حاشیه لینک شما تأثیر می گذارد. کانکتورهای استاندارد درجه استاندارد معمولاً کمتر یا مساوی 0.50 دسی بل حداکثر تلفات درج در هر جفت جفت شده است، در حالی که کانکتورهای MTP با اتلاف الیت/کم{6} این میزان را به کمتر یا مساوی 0.35 دسی بل کاهش می دهند (معمولاً 0.15 دسی بل). انتهای SC از شکست باید کمتر یا مساوی 0.30 دسی بل در هر کانکتور حفظ شود.

برای پیوندهای چند{0}}هپ درخواستی، تعیین کانکتورهای MTP کم{1}}درپچ کورد فیبر چند حالته MTP/MPOپایان ارزش حق بیمه را دارد. هر کابل باید با داده‌های آزمایشی جداگانه ارسال شود - 3تأیید تداخل سنجی هندسه فرول حداقل. اگر تأمین‌کننده شما نمی‌تواند اسناد آزمایش کابل-را ارائه کند، قبل از تعهد به سفارش خرید باید بررسی شود.

تمیزی کانکتور به اندازه درجه کانکتور اهمیت دارد. یک فرول آلوده روی یک کانکتور MTP 12-فیبری می‌تواند 1 تا 2 دسی‌بل تلفات اضافی را در کل مجموعه اضافه کند. پاک‌کننده‌های قرقره مخصوص MTP{6}}باید تجهیزات استاندارد در هر تأسیساتی که کابل‌های چند فیبر را به کار می‌برد. نگه داشتنآداپتورهای فیبر نوری MTP/MPOگرد و غبار{0}}در صورت عدم استفاده یک عادت ساده است که از تعداد شگفت انگیز تماس های عیب یابی جلوگیری می کند.

انتخاب بین کابل گرد، کابل بیضی و روبان برهنه

مجموعه 8 هسته ای SC به MTP/MPO در سه گزینه ژاکت ارائه می شود و انتخاب بیشتر به محیط مسیریابی فیزیکی شما بستگی دارد تا عملکرد سیگنال.

کابل گرد (معمولاً با قطر 3.0 میلی متر، ژاکت LSZH یا PVC) پیش فرض برای اکثر برنامه های مرکز داده است. به طور تمیز از حلقه‌های مدیریت کابل استاندارد و سازمان‌دهنده‌های عمودی عبور می‌کند، و ساختار مستحکم آن در حین جابجایی‌ها، افزودن‌ها و تغییرات، کنترل مکرر را انجام می‌دهد.

کابل بیضی (مسطح) در تاسیسات زیر زمینی یا سینی های کابل افقی محکم که ارتفاع انباشتگی عمودی محدود است به خوبی کار می کند. کابل روبان برهنه حداکثر چگالی را برای مناطق -بالا-وصله‌ای با چگالی بالا ارائه می‌کند، اما دوام مکانیکی را کاهش می‌دهد - برای نصب دائمی در داخل کاست‌ها یا وصله‌پنل‌ها که در آن کابل پس از مسیریابی مختل نمی‌شود، بهترین مناسب است.

چگونه با کابل‌های برک‌آوت MTP-به-LC مقایسه می‌شود

پیکربندی بسیار رایج‌تر شکست، MTP به LC است، صرفاً به این دلیل که LC به کانکتور دوبلکس غالب در مراکز داده مدرن تبدیل شده است. پس چرا به جای آن به دنبال شکست SC هستید؟ سازگاری با زیرساخت های نصب شده عامل تعیین کننده است. اگر امکانات شما قبلاً روی LC استاندارد شده است، هیچ مزیتی برای شکست SC وجود ندارد. اما اگر کانکتورهای SC همان چیزی است که در دیوار، در پچ پنل یا روی تجهیزات وجود دارد،قابلیت همکاری کانکتور SC با سیستم های فیبر چند- MTP/MPOاز طریق یک اسمبلی شکست سریعترین مسیر برای رسیدن به پهنای باند بالاتر بدون کابل کشی مجدد است.

کانکتورهای SC همچنین در کاربردهای خاصی دارای مزایایی هستند: فرول بزرگتر 2.5 میلی متری آنها سطح کمی بیشتری را برای تماس فیزیکی فراهم می کند، کار با آنها با دستکش در محیط های صنعتی آسان تر است و آنها به عنوان کانکتور استاندارد در تجهیزات FTTH OLT در بسیاری از مناطق باقی می مانند.
