اتصال سریع در مقابل اتصال فیوژن: کدام یک برای FTTH منطقی است؟

در استقرار FTTH، انتخاب بین کانکتور فیبر نوری سریع و اتصال فیوژن به محل پایان شبکه، تعداد قطره های خدمه شما برای فعال کردن در روز و اینکه آیا این اتصال در پانزده سال آینده در داخل خانه می نشیند یا در یک بسته هوایی پخت می شود، بستگی دارد. کانکتورهای سریع یک تکنسین را در کمتر از یک دقیقه در هر خاتمه به محل مشترک و خارج می‌کنند. اتصال فیوژن باعث ایجاد پیوند دائمی-به-شیشه می‌شود که چیزی کمتر از یک بیل مکانیکی آن را مختل نمی‌کند. اکثر اپراتورها در نهایت از هر دو - استفاده می‌کنند، اما دانستن اینکه دقیقاً کجا باید آن خط را ترسیم کرد، چیزی است که یک عرضه تمیز و سودآور را از راه‌اندازی که برای سال‌ها رول کامیون تولید می‌کند، جدا می‌کند.

اتصال سریع در FTTH چیست؟

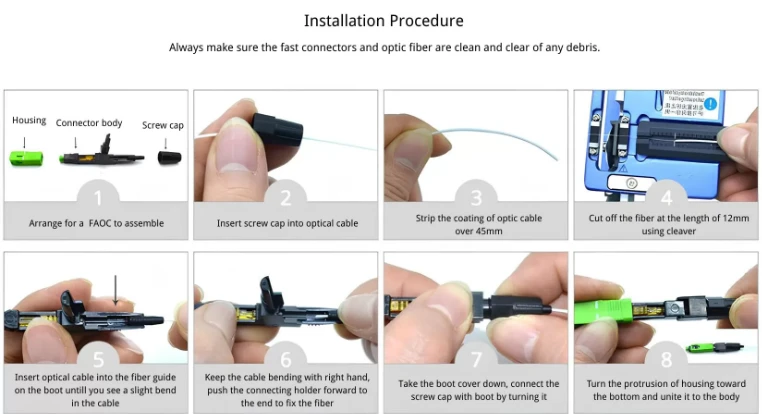

یک اتصال دهنده سریع - که به آن فیلد-کانکتور قابل نصب یا اتصال اتصال مکانیکی - نیز می‌گویند، یک دستگاه پایان{3} از پیش صیقلی است که دارای یک فیبر کوتاه و فرول سرامیکی است که قبلاً در داخل محفظه قرار گرفته است. تکنسین کابل قطره ورودی را جدا می کند و می شکافد، فیبر لخت را به مکانیزم تراز شیار V- می کشاند، و آن را در برابر خرد کارخانه قفل می کند. ژل تطبیق شاخص-شکاف هوای میکروسکوپی بین دو انتهای فیبر را پر می‌کند، و بازتاب فرنل و از دست دادن درج را در حد مشخصات نگه می‌دارد.

زمانی که تکنسین ریتم را پایین بیاورد، کل فرآیند تقریباً 30 تا 60 ثانیه طول می کشد. بدون برق، بدون اسپلایسر، بدون اجاق گاز کوچک کننده حرارتی. الفکانکتور سریع فیبر نوری SCبا پولیش UPC معمولاً حدود 0.2 دسی بل افت درج و افت برگشتی بالای 50 دسی بل اندازه گیری می شود. نوع APC تلفات بازگشتی را به بیش از 60 دسی بل - فشار می‌دهد و این تمایز بیشتر از اکثر برگه‌های مشخصات مهم است، زیرا معماری‌های PON به بازتاب برگشت-در گیرنده OLT حساس هستند. بر اساس تجربه ما در ارائه اتصالات به پروژه‌های GPON و XGS{7}}PON، SC/APC چیزی است که نصب‌کنندگان به‌طور پیش‌فرض در انتهای مشترک به آن دست پیدا می‌کنند. UPC بیشتر در-نقطه به{10}نقطه افت اترنت یا نصب‌های قدیمی که زیرساخت‌های موجود حول آداپتورهای UPC ساخته شده است نشان داده می‌شود.

برای خدمه‌ای که با-حجم بالا-فعال‌سازی مایل - بلوک‌های آپارتمانی، ساختمان‌های پردیس، FTTH روستایی که در آن رول کامیون بیشتر از کانکتور هزینه دارد، - کانکتورهای سریع، گلوگاه را از تجهیزات به نیروی کار خالص منتقل می‌کنند.

فیوژن اسپلایسینگ چگونه کار می کند و چرا هنوز مالک ستون فقرات است

اتصال فیوژن به طور دائم دو انتهای الیاف خالی را با ذوب آنها در یک قوس الکتریکی به یکدیگر متصل می کند. یک برش دقیق یک صفحه انتهایی صاف ایجاد می کند و موتورهای تراز کننده اسپلایسر دو هسته را قبل از شلیک قوس به ثبت زیر-میکرون می آورند. نتیجه یک مسیر شیشه ای پیوسته با افت ورودی به طور معمول کمتر از 0.05 دسی بل و افت برگشتی بیش از 60 دسی بل است.

این سطح عملکرد نزدیک به چیزی نیست که هر روش مکانیکی می تواند به طور مداوم ارائه دهد. در خطوط تنه، کابل‌های تغذیه‌کننده و بخش‌های بک هال که هر دهم دسی‌بل در ده‌ها نقطه اتصال ترکیب می‌شود، اتصال فیوژن تنها گزینه جدی است. خود اتصال از نظر فیزیکی سخت است - هنگامی که با یک غلاف حرارتی-در داخل یک بسته مهر و موم شده محافظت می‌شود، یک اتصال همجوشی رطوبت، چرخه حرارتی و لرزش را بدون تخریب کنترل می‌کند.

هر چند سربار واقعی است. یک هسته-تراز کننده فیوژن، یک برش-با دقت بالا، و کیت آماده سازی با هم از چند هزار تا بیش از ده هزار دلار قیمت دارند. هر اتصال دو تا چهار دقیقه از جمله آماده سازی و محافظت طول می کشد و اسپلایسر به یک باتری شارژ شده یا برق AC نیاز دارد. همچنین برای کار بر روی - به یک سطح تمیز و پایدار نیاز دارید که همیشه روی میله یا سوراخ دست تنگ در دسترس نیست.

عملکرد نوری: جایی که شکاف مهم است و جایی که مهم نیست

اکثر مقالات مقایسه ای اعداد از دست دادن درج را در کنار هم ردیف می کنند و در آنجا متوقف می شوند. واقعیت لایه لایه تر است.

اتصال فیوژن به طور مداوم به زیر 0.05 دسی بل در هر مفصل می رسد. تجهیزاتی که به خوبی نگهداری می‌شوند اغلب در حالت تک‌حالت با سرعت 0.02 دسی‌بل فرود می‌آیند. کانکتورهای سریع در شرایط میدانی معمولی بین 0.2 تا 0.3 دسی بل قرار دارند. در یک افت مشترک با یک یا دو نقطه پایان، این تفاوت - حدود 0.15 تا 0.25 دسی بل - تقریباً هیچ وقت انطباق بودجه پیوند را تهدید نمی کند. GPON کلاس B+ تا 28 دسی بل از بین رفتن کل مسیر بین OLT و ONT را امکان پذیر می کند. کابل قطره ای مسکونی معمولاً بخش کوچکی از این بودجه را به خود اختصاص می دهد، بنابراین سهم کانکتور به خوبی در حاشیه است.

تلفات برگشتی جایی است که انتخاب نوع اتصال دهنده اهمیت بیشتری نسبت به روش پایان دارد.کانکتورهای سریع SC APCدستیابی به افت بازگشتی بیش از 60 دسی بل، که برای GPON و XGS{1}PON کافی است. انواع UPC تقریباً 50 دسی بل - برای داده{5}}فقط اترنت خوب هستند، اما اگر یک پوشش CATV آنالوگ (RF روی شیشه) روی همان فیبر وجود داشته باشد، یک مشکل بالقوه است. این یکی از رایج‌ترین اشتباهات منبع‌یابی است که می‌بینیم: یک نصب‌کننده اتصال‌های UPC را می‌گیرد زیرا در هر جعبه ارزان‌تر هستند، سپس در طول آزمایش پذیرش در شبکه‌ای که ویدیو را حمل می‌کند، با شکست{7}}بازگشت مواجه می‌شود. اگر شبکه شما هر شکلی از PON را اجرا می کند، به طور پیش فرض روی APC قرار دهید و از پاسخ به تماس خودداری کنید.

جدایی عملکرد بزرگتر در طول زمان خود را نشان می دهد، نه در روز اول. یک اتصال فیوژن شیشه ای است که به شیشه ذوب شده است - بدون ژل، بدون گیره، بدون قطعات متحرک. اتصال سریع به ژل تطبیقی ​​شاخص-که می‌تواند در طی سال‌ها چرخه حرارتی به آرامی تخریب شود و مکانیزم شیار V{4}}که ممکن است تحت ارتعاش مکرر جابه‌جا شود، بستگی دارد. در داخل خانه مشترک یا جعبه پایانه فیبر مهر و موم شده، این تخریب حداقل است. در یک بسته هوایی در معرض یا یک کابینت خیابانی که گرم نشده است، اتصال فیوژن یک لبه قابلیت اطمینان قابل اندازه گیری در طول یک پنجره خدمات پنج-تا-ده-ساله دارد.

هزینه: چهار لایه، نه یک عدد

مقایسه قیمت واحد یک کانکتور سریع با هزینه مصرفی یک اتصال فیوژن بیشتر تصویر را از دست می دهد. مقایسه واقعی از چهار لایه انجام می شود: تجهیزات سرمایه، مواد مصرفی، زمان کار، و تعمیر و نگهداری طولانی مدت.

کانکتورهای سریع تقریباً به سرمایه صفر نیاز دارند. یک برش، یک دستمال مرطوب، دستمال مرطوب الکلی، و یک جعبه کانکتور - کل کیت در یک کیسه کمربند قرار می گیرد. هزینه هر کانکتور به ازای هر واحد بیشتر از یک غلاف اتصال حرارتی-منقبض می‌شود، اما زمان کار در هر پایان به‌طور چشمگیری کمتر است. در ساختمان‌های مسکونی با حجم بالا FTTH که تکنسین 15 تا 25 قطره در روز را فعال می‌کند، پس‌انداز نیروی کار هزینه‌های مصرفی بالاتری را کاهش می‌دهد. ما شاهد بوده‌ایم که مدیران پروژه صرفاً با تغییر پایان دادن به مشترک از Pigtail fusion splice به اتصال سریع -، زمان‌بندی فعال‌سازی را 30 تا 40 درصد کاهش داده‌اند، نه به این دلیل که کانکتور به صورت مطلق بهتر است، بلکه به این دلیل که تنظیم اسپلایسر، مدیریت سینی، و وابستگی به برق را از آخرین مایل حذف می‌کند.

اتصال فیوژن اقتصاد را وارونه می کند. هزینه تجهیزات اولیه قابل توجه است، اما هزینه مصرفی به ازای هر پیوند ناچیز است. برای اپراتورهایی که صدها فیبر را در یک دفتر مرکزی، هاب توزیع یا بسته شدن اتصال می‌کنند، هزینه هر اتصال بسیار کمتر از قلمرو اتصال سریع-می‌باشد. هر مفصل همچنین نیاز به پیگیری صفر دارد-بدون پایان-بدون تعویض ژل، بدون تمیز کردن.

در طول چرخه عمر شبکه ده-سال، پیوند فیوژن معمولاً در بخش‌های ستون فقرات و توزیع بر اساس هزینه کل مالکیت برنده می‌شود. کانکتورهای سریع معمولاً در بخش‌های دسترسی و رها کردن برنده می‌شوند. اپراتورهایی که سخت‌ترین پروژه‌ها را اجرا می‌کنند، هم از - استفاده می‌کنند و هم در مورد اینکه کدام روش به کجا می‌رود.

تطبیق روش با بخش شبکه

اینجاست که توصیه های عمومی از بین می رود. "استفاده از اتصال دهنده های سریع برای قطره ها و فیوژن برای ستون فقرات" به عنوان تقریب اول درست است، اما تصمیمات واقعی در مرزها اتفاق می افتد.

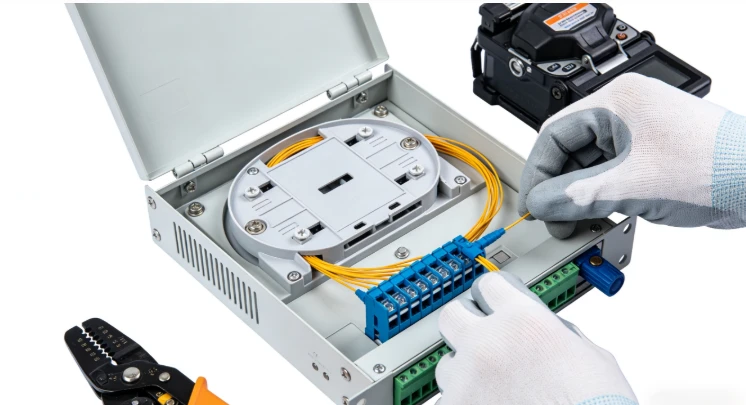

کانکتورهای سریع انتخاب واضحی برای پایان دادن به مشترکین داخلی هستند. تکنسین کابل قطره را جدا می کند، پایان می دهد، به ONT یا پریز دیواری متصل می شود، نور را با VFL تأیید می کند و به واحد بعدی می رود. بدون اتصال دهنده برای باز کردن بسته بندی، بدون سینی اتصال به مسیر، بدون نیاز به برق. در ساخت‌های MDU که ده‌ها واحد در یک بازدید به صورت زنده می‌روند، سرعت هر{3} واحد در فشرده‌سازی جدول زمانی پروژه جدی می‌شود. ما معمولاً اتصالات سریع را برای هر نقطه پایانی که در داخل خانه، محافظت شده از آب و هوا، و در جایی که سطح مهارت نصب کننده ممکن است متفاوت باشد، توصیه می کنیم - که، صادقانه بگویم، بیشتر کارهای جانبی- مشترکین را توصیف می کند.

اتصال فیوژن به نقاط تجمع تعلق دارد. بسته شدن کابل‌های تغذیه‌کننده تا توزیع، کابینت‌ها در جایی که می‌شکنندپیگتیل فیبر نوریخروجی های اسپلیتر را به پچ پنل ها وصل کنید، هر مفصل در فضای باز که انتظار می رود سال ها بدون تعمیر و نگهداری زنده بماند. هزینه کار بیشتر در هر{1}}پیوند با عملکرد دائمی و ضد آب و هوا توجیه می شود.

منطقه خاکستری توزیع-برای-افتادن انتقال - نقطه ای است که کابل از کابینت خیابان یا ترمینال ورودی ساختمان خارج می شود و به سمت مشترک می رود. اگر آن نقطه پایانی در داخل یک محفظه مناسب مهر و موم شده باشد و کابل از قبل بریده شده باشد، یک اتصال دهنده سریع کار می کند. اگر این یک شیر هوایی، یک پایه در معرض یا مکانی با درجه حرارت بالا باشد، اتصال فیوژن مطمئن‌تر است. ما مشتریانی در خاورمیانه و جنوب صحرای آفریقا داشته‌ایم که سریع‌تر-از{9}}تخریب ژل در رابط‌های سریع در معرض دمای بالای محیط قرار گرفته‌اند- نه خرابی فاجعه‌بار، بلکه خزش کافی برای شروع بازدیدهای تعمیر و نگهداری. در آن محیط‌ها، تعداد کل اتصالات کاهش می‌یابدمجموعه های از قبل متصل شدهاغلب هوشمندتر از بحث اتصال در مقابل اتصال در هر نقطه پایانی فردی است.

بازیابی اضطراری سناریوی دیگری است که در آن کانکتورهای سریع حفظ می شوند. هنگامی که کابل قطع می‌شود و نیاز است سرویس ظرف چند ساعت برگردد، یک تکنسین می‌تواند فورا اتصال را با کانکتورهای سریع بازیابی کند، سپس یک اتصال فیوژن دائمی را برای پنجره تعمیر و نگهداری بعدی برنامه‌ریزی کند. این رویکرد مرحله‌ای - اتصال سریع اکنون، اتصال فیوژن بعداً - یک روش استاندارد در بین ارائه‌دهندگان خدماتی است که میانگین زمان تعمیر را دنبال می‌کنند.

فاکتور مهارتی که برگه‌های مشخصات نشان نمی‌دهند

نصب سریع کانکتور نیاز به جابجایی فیبر اولیه - نوار، تمیز کردن، جدا کردن طول، قفل کردن در بدنه رابط دارد. اکثر تکنسین ها پس از چند ساعت تمرین{2}} نتایج قابل قبولی را به دست می آورند. رایج‌ترین حالت خرابی، شکاف یا آلودگی بد روی صفحه انتهایی فیبر است که هر دو بلافاصله در بررسی VFL ظاهر می‌شوند. هنگامی که یک اتصال دهنده سریع خراب می شود، راه حل ساده است: فیبر را بیرون بکشید، دوباره-شکاف کنید، دوباره- وارد کنید.

اتصال فیوژن بیشتر درخواست می کند. تکنسین باید فیبر را در تلورانس‌های سخت‌تر آماده کند، اسپلایسر را کار کند و آن را حفظ کند (از جمله تعویض الکترود و کالیبراسیون)، سینی‌های اتصال را در داخل محفظه‌ها بدون نقض شعاع خمش مدیریت کند، و تخمین تلفات اسپلایسر را بخواند تا اتصالات خراب را قبل از بسته شدن بخواند. آموزش روزها طول می کشد. مهارت واقعی در طول هفته ها کار میدانی ایجاد می شود. در بازارهایی که اتصال دهنده‌های آموزش‌دیده نایاب هستند - و شامل بخش‌هایی از آمریکای لاتین، جنوب صحرای آفریقا و آسیای جنوب شرقی -، تنگنای نیروی کار ماهر می‌تواند سرعت استقرار را بیش از در دسترس بودن تجهیزات محدود کند.

این یک عامل واقعی در برنامه ریزی پروژه است، نه یک پاورقی. اگر جدول زمانی استقرار شما به فعال کردن 500 مشترک در ماه بستگی دارد و تنها دو اسپلایسر آموزش دیده در کارکنان دارید، فشار دادن هر خاتمه از طریق فیوژن یک مشکل زمان بندی است. اتصال‌دهنده‌های سریع در انتهای مشترک به شما امکان می‌دهند یک خدمه بزرگ‌تر و کمتر تخصصی را برای آخرین مایل مستقر کنید، در حالی که اتصال‌دهنده‌های شما بر روی کاری تمرکز می‌کنند که در واقع - بسته شدن، کابینت‌ها و اتصالات ستون فقرات به مهارت آنها نیاز دارد.

دوام: راحتی داخل در مقابل تنبیه فضای باز

یک اتصال همجوشی محافظت شده در داخل یک بسته مهر و موم شده اساساً در برابر تخریب محیطی مصون است. پیوند شیشه ای خورده نمی شود، رطوبت را جذب نمی کند و از نظر نوری حرکت نمی کند. داده‌های میدانی از شرکت‌های مخابراتی بزرگ به‌طور پیوسته نرخ خرابی اتصال فیوژن را زیر 0.1٪ در طول ده-ده سال گزارش می‌دهند.

کانکتورهای سریع به خوبی در داخل خانه و در محفظه های محافظت شده در فضای باز نگه می دارند. در داخل محل مشترک، یک پریز دیواری مهر و موم شده، یا یک جعبه ترمینال با واشر مناسب، کانکتور با حداقل استرس مواجه است و می تواند عمر کامل شبکه را دوام بیاورد. این خطر در موقعیت‌های بیرونی در معرض - بسته‌های هوایی، پایه‌های گرم نشده، -محفظه‌های شیری نصب‌شده رشته‌ای - که در آن‌ها نمایه-صورت‌های ژله‌ای منطبق یخ می‌زنند-دوچرخه ذوب شدن و V-گیره شیار V{{8} ممکن است لرزش باد را مشاهده کند، ظاهر می‌شود. فرمولاسیون ژل بهبود یافته و محفظه های مهر و موم شده هرمتیک این شکاف را در چند سال گذشته کاهش داده است، اما قانون کلی همچنان پابرجاست: اگر نقطه پایان در خارج از منزل است و به طور قابل اعتماد مهر و موم نشده است، آن را با همجوشی به هم متصل کنید.

اتصال سریع در مقابل اتصال فیوژن: مقایسه مشخصات

برای اپراتورهایی که زیرساخت FTTH را ایجاد یا گسترش می دهند، تصمیم این نیست که کدام روش را انتخاب کنیم - بلکه این است که هر روش به کجا در شبکه تعلق دارد. درست کردن این مرز، عملکرد نوری را ثابت نگه می‌دارد، هزینه‌های نصب را تحت کنترل قرار می‌دهد و سردردهای تعمیر و نگهداری را به حداقل می‌رساند. این که آیا شما منبع یابی هستیدکانکتورهای فیبر نوریبرای عرضه یا انتخاب در مقیاس بزرگ-پیگتیل برای انتهای سینی اسپلایسدر کابینت توزیع، جزء مناسب در هر لایه چیزی است که شبکه ای را که تست پذیرش را پشت سر می گذارد از شبکه ای که در سال دهم قابل اعتماد باقی می ماند جدا می کند.
