"چرا وقتی از بهترین فیبر تک حالته استفاده می کنم، شبکه پردیس 10G من هنوز عقب مانده است؟"

این پیام وحشتناک یکپارچه سیستم سه روز قبل از دانشگاه بودپردیس نوری کاملواگذاری در آزمایشگاه،حالت تک در مقابل چند حالتهشبیه یک مقایسه برگه مشخصات ساده است. در یک سایت کار واقعی؟ داستان متفاوت ما دیده‌ایم که پروژه‌ها از مسیر خارج می‌شوند زیرا شخصی یک کانکتور آبی UPC را با یک آداپتور سبز APC جفت کرده است. یا بودجه پیوند ONT را دست کم گرفت. یا برای دویدن 100 متری که می‌توانستند از اپتیک‌های چند حالته ارزان‌تر استفاده کنند، هزینه فرستنده‌های تک حالته را کاهش دهید.

با تبدیل شدن FTTO به استاندارد جدید، انتخاب فیبر بسیار فراتر از "تک حالت برای طولانی مدت، چند حالته برای کوتاه" حرکت کرده است. اگر رویکرد کابل‌کشی شما در قلمرو کتاب‌های درسی- گیر کرده است، ممکن است برای ارتقاهای آینده مین‌های زمینی بکارید.

این را تصور کنید: یک پردیس 50-ساختمانی که به مدت 20 سال نیازی به تعویض یک کابل ندارد. این وعده یک طراحی خوب استراهنمای کابل کشی POLاجرا اما مسیر آنجا؟ پر از تله. LC یا SC/APC؟ حالت تک کامل در اجراهای افقی، یا نگه داشتن حالت چند حالته برای صرفه جویی در ماژول های نوری؟ یک مشخصات کانکتور اشتباه فقط جدول زمانی شما را به تاخیر نمی اندازد. سردردهای نگهدارنده را برای سالها چند برابر می کند.

بیایید از تعاریف فیزیک که صد بار دیده اید بگذریم. هدف در اینجا: کمک به شما در تصمیم گیری "در اولین بار به درستی".

اعدادی که در واقع مهم هستند

نمودار مقایسه استاندارد را دیدید. قطر هسته، طول موج، فاصله. متوجه شدم. اما این نمودارها داستان واقعی را به شما نمی گویند: تصمیم تک حالته در مقابل چند حالته در مورد پول است. نه فیزیک

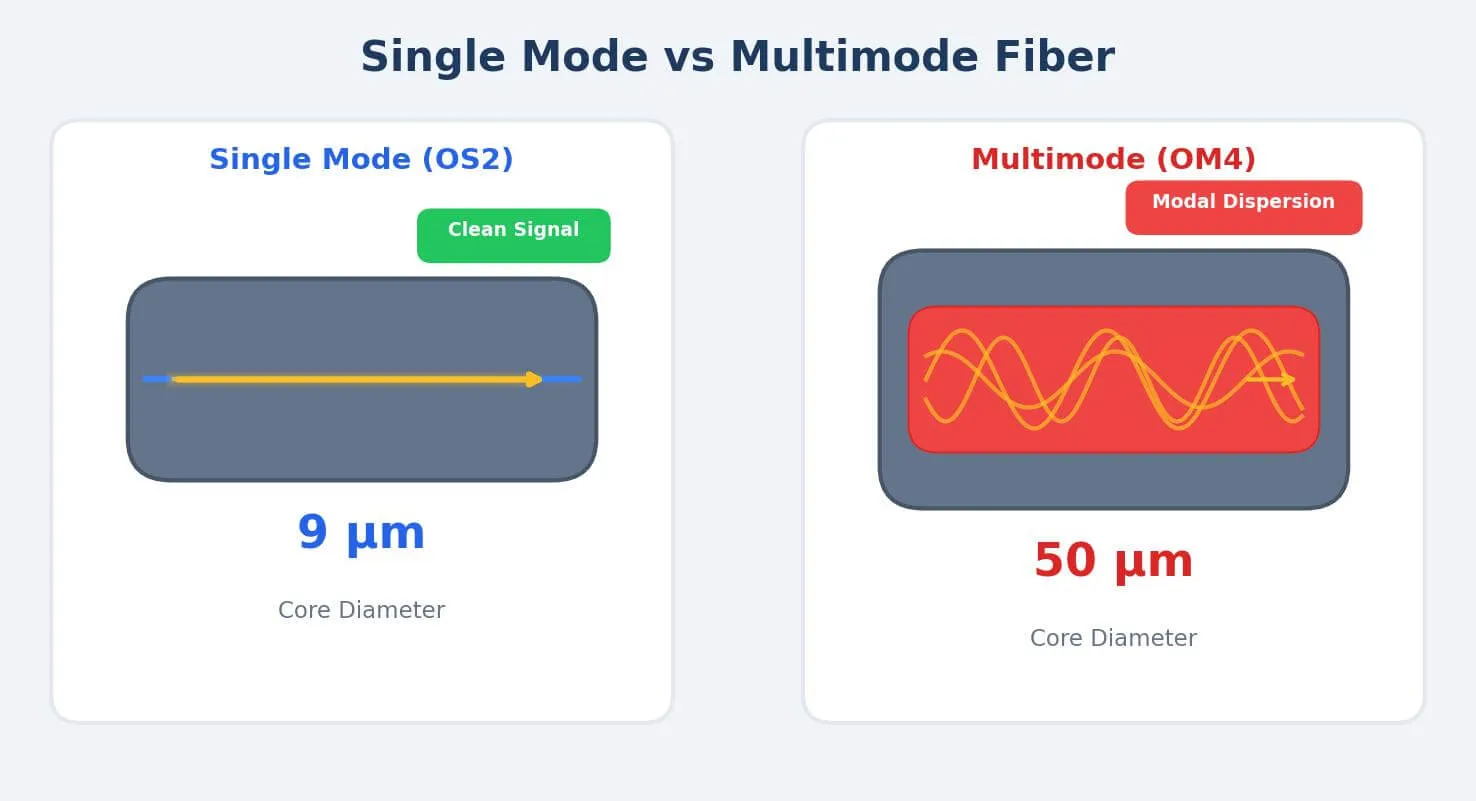

اینجوری بهش فکر کن حالت تک یک ماشین اسپرت است-یک پرتو نور در یک هسته بسیار نازک (۹ میکرومتر) که در مقایسه با موهای انسان چاق به نظر می‌رسد. سیگنال تمیز، 10، 20، 100 کیلومتر را بدون نیاز به تقویت حرکت می کند. چند حالته وانت است. هسته عریض تر (50 میکرومتر{10}}هنوز نازک تر از مو، اما 6 برابر بزرگتر)، پرتوهای نوری متعددی که به طور همزمان از بین می روند. کار با آن آسان تر، اتصال ارزان تر. اما آن پرتوهای جهنده پس از چند صد متر شروع به تداخل می کنند. سیگنال گل آلود می شود

تله را می بینید؟ کابل تک حالت ارزان تر است. اما فرستنده‌ها 3-5 برابر بیشتر قیمت دارند. برای پردیس 500 بندری، این تفاوت فقط در اپتیک به 30000-50000 دلار می رسد. در پروژه‌های 2023-2024 ما در سراسر آسیای جنوب شرقی، تیم‌های تدارکاتی را دیده‌ایم که توسط این حالت تک محاسباتی انتخابی دقیق «برای محافظت از آینده» در دوره‌های کوتاه سوخته‌اند، سپس زمانی که هزینه‌های فرستنده و گیرنده باعث کاهش بودجه می‌شود، درگیر می‌شوند.

اکنون-معماری POL همه چیز را تغییر می‌دهد.پردیس نوری کاملاستقرار با استفاده از POLنیاز دارندحالت تک هیچ انتخابی در کار نیست. این فناوری از طول موج GPON-تقسیم مالتی پلکس-دو طول موجی استفاده می‌کند که در جهت مخالف در یک رشته فیبر حرکت می‌کنند. فقط با انتقال تمیز حالت تک کار می کند.

بنابراین اگر در حال ساخت POL هستید، از بحث چند حالته صرفنظر کنید. اما اترنت سنتی؟ آنجاستانتخاب فیبر برای شبکه نوریپیچیده می شود

چرا SC/APC بر POL تسلط دارد (و وقتی رنگ ها را با هم ترکیب می کنید چه اتفاقی می افتد)

شبکه های پردیس سنتی شبیه یک درخت هستند. سوئیچ هسته در ریشه، سوئیچ های توزیع در شاخه ها، سوئیچ های دسترسی در هر طبقه. تجهیزات زیاد، قدرت زیاد، چیزهای زیادی که می شکند.

POL آن را صاف می کند. یک OLT مرکزی از طریق تقسیم کننده های غیرفعال به ONT ها در هر میز یا اتاق متصل می شود. بدون کلید میانی هیچ کمد ارتش اسرائیل در هر طبقه وجود ندارد. فقط فیبر، اسپلیترها، نقاط پایانی.

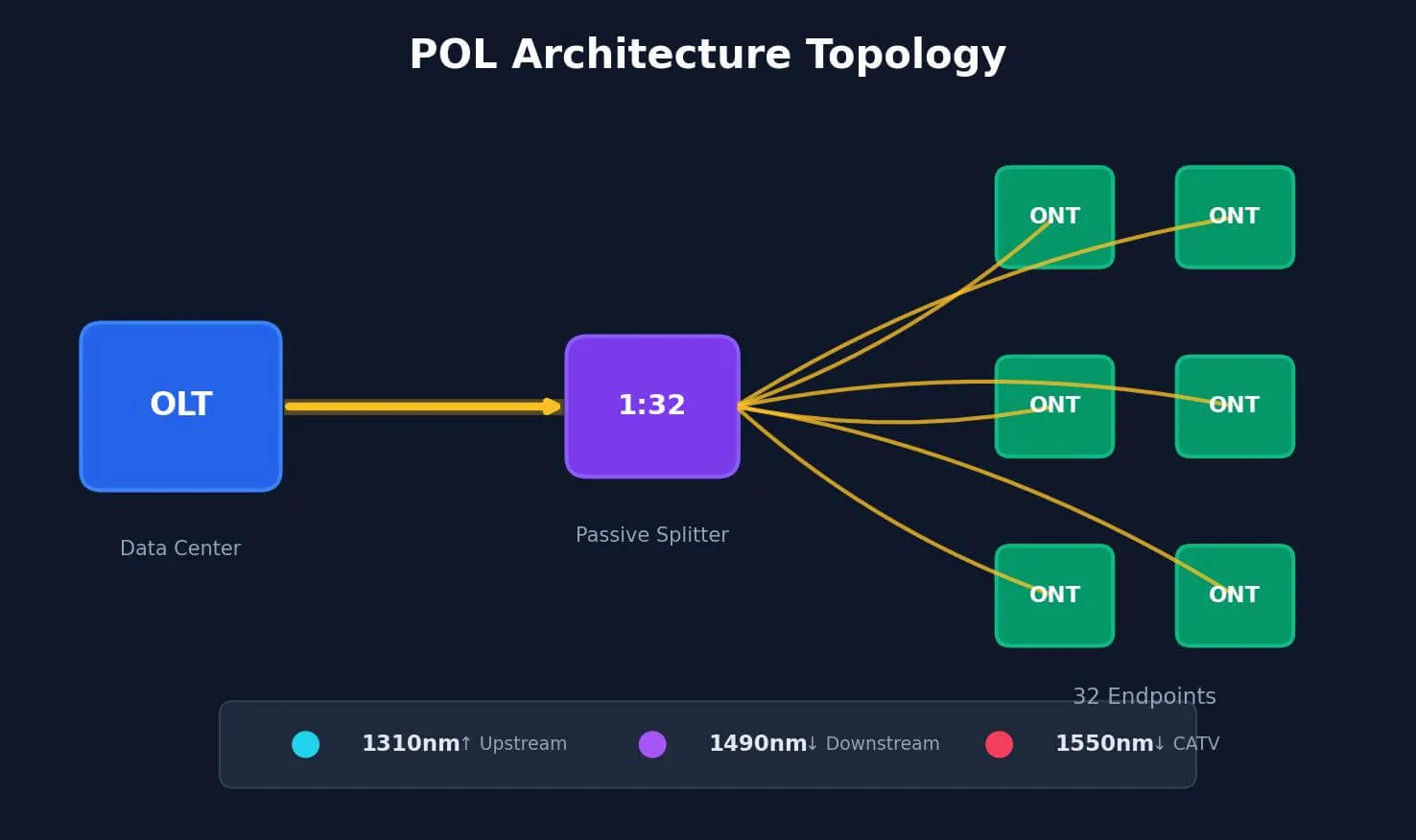

[مرکز داده] ← OLT ← تک فیبر ← شکاف 1:32 ← 32 ONTs

پایین دست: 1490 نانومتر|بالادست: 1310 نانومتر|هر دو روی ONE رشته فیبر

اسپلیترها کاملاً منفعل هستند. بدون برق، بدون وسایل الکترونیکی، هیچ چیز برای خرابی. نور OLT به یک تقسیم کننده 1:32 برخورد می کند و به 32 مکان تقسیم می شود. مانند یک شلنگ باغچه با آبپاش 32-به جز اینکه نور لیزر را تقسیم می‌کنید، نه فشار آب.

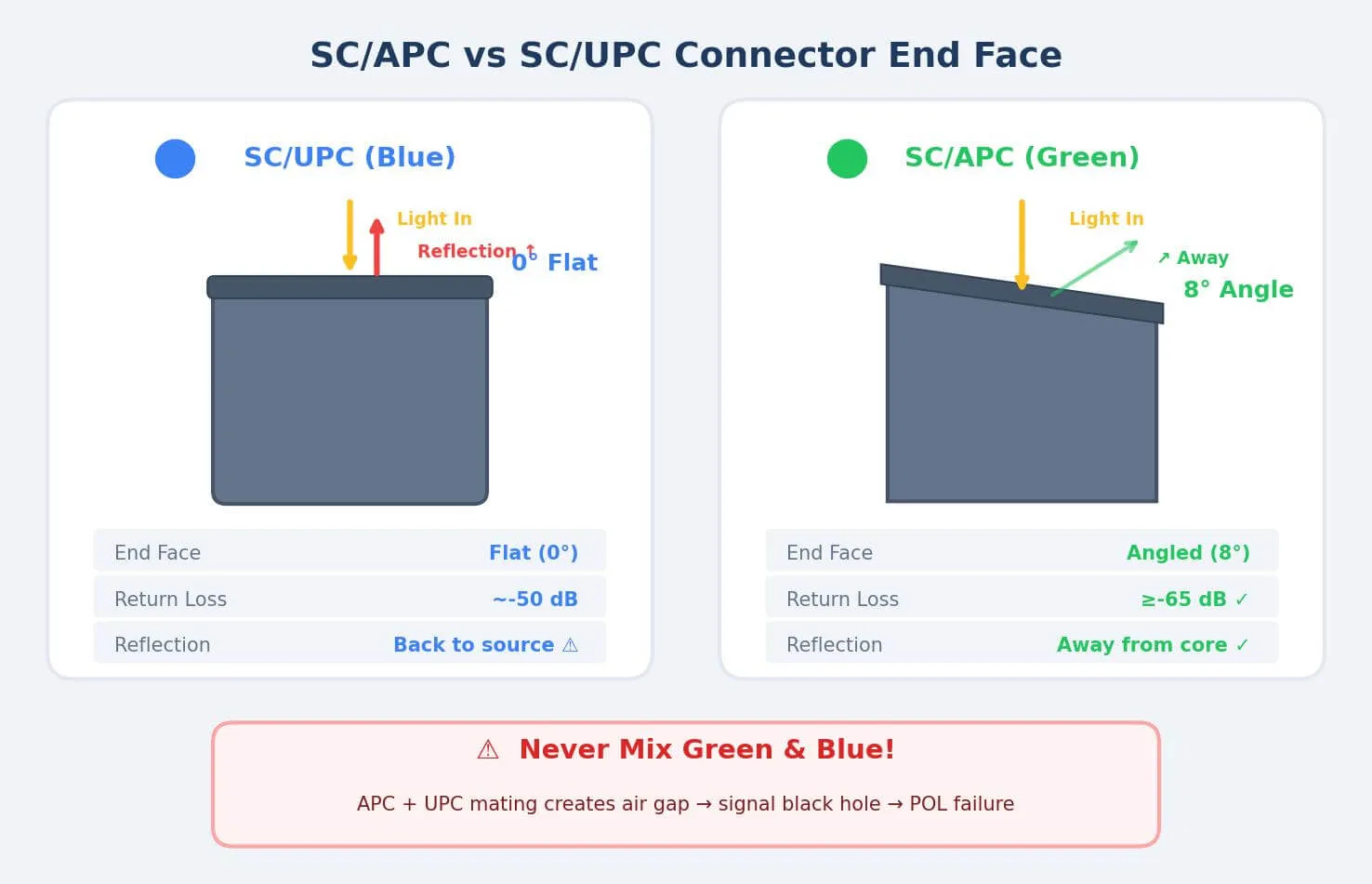

جزئیات مهمی که بیشتر راهنماها نادیده می گیرند: POL تقریباً به طور جهانی از اتصالات SC/APC استفاده می کند. "APC" به معنای حلقه تماس فیزیکی زاویه‌دار-به‌جای صاف بودن در 8 درجه است. هنگامی که نور به یک سطح صاف (UPC) برخورد می کند، مقداری مستقیماً به سمت منبع باز می گردد. در POL دو طرفه، این بازتاب ها نویز ایجاد می کنند. بیش از ده ها نقطه اتصال، نویز جمع می شود.

صفحه زاویه دار APC بازتاب ها را از هسته دور می کند. تلفات برگشتی از -50 دسی بل (UPC) به -65 دسی بل یا بهتر (APC) کاهش می یابد. تقریباً 30 برابر بازتاب نور کمتر باعث بازگشت آن می شود. از نظر POL؟ تفاوت بین سیگنال تمیز و سیگنال تخریب شده

شورای آموزش فیبر نوری TIA آن را به سادگی بیان می کند: SC/APC برای شبکه های نوری غیرفعال استاندارد است زیرا ویژگی های تلفات برگشتی در سیستم های دو طرفه اهمیت دارد. ثانیاً-این را حدس بزنید-به SC/APC بروید.

وقتی سبز و آبی را مخلوط می کنید چه اتفاقی می افتد:

ما این را در پروژه GPON هتل هوشمند سال گذشته دیدیم. پیمانکار از SC/APC (سبز) در-خروجی های تقسیم کننده سطح-در کف استفاده کرد. اما سپس به اتاق‌ها وصله‌های SC/UPC (آبی) برای اتصالات ONT داد. از نظر فیزیکی به برق وصل می شود؟ فاجعه.

صورت زاویه دار که با صورت صاف برخورد می کند یک شکاف هوایی کوچک ایجاد می کند. ناحیه تماس تقریباً به هیچ وجه کوچک می شود. ضرر بازگشتی به شدت کاهش می یابد. قدرت نوری منعکس شده آلارم های-بازتابی بالا را در OLT به راه انداخت. بدتر از آن-زمانی که سیگنال CATV 1550 نانومتری با قدرت بالاتر وارد شد، بازتاب های شکاف هوا باعث شد ONT ها در اتاق های لبه به طور مکرر آفلاین شوند. مهمانان شکایت کردند. مدیریت وحشت کرد. برای رفع این مشکل باید دوباره{10}}کشیدن سیم‌های وصله برای 200+ اتاق‌ها انجام شود.

در یک شبکه تماماً-نوری، سبز-به-آبی "کمی کندتر" نیست. این یک سیاهچاله سیگنالی است. افزایش تلفات درج 1dB کوچک به نظر می رسد-اما در پیوند تقسیم 1:64، این کاه است که سیستم را می شکند.

تصمیمات واقعی استقرار

ستون فقرات از مرکز داده تا اولین تقسیم کننده.این بزرگراه شماست همه چیز در آن جریان دارد. POL به معنای OS2 تک حالته با SC/APC{3}}بدون بحث. اما درجه کابل، از قبل-خاتمه یافته در مقابل میدان-خاتمه یافته، تعداد فیبر یدکی؟ هنوز تصمیماتی برای گرفتن.

برای دویدن کمتر از 2 کیلومتر (بیشتر ستون فقرات دانشگاه)، OS2 استاندارد این کار را انجام می دهد. فیبر کم-کم حق بیمه؟ زیاده‌روی کنید، مگر اینکه زنجیره‌های جداکننده بسیار طولانی را فشار دهید یا برنامه‌ای برای ارتقای{5}PON 25G داشته باشید. از دست دادن درج در هر کانکتور باید کمتر از 0.3 دسی بل باشد-این مورد را در RFQ خود مشخص کنید، به گزارش های آزمایشی نیاز دارید.

کابل‌های ترانک از قبل قطع شده هزینه بیشتری دارند اما در زمان نصب صرفه‌جویی می‌کنند. برای بیمارستان ها یا دانشگاه هایی که به حداقل رساندن اختلال اهمیت دارد؟ ارزشش را دارد ساخت و ساز جدید با وقت اضافی؟ خاتمه میدان به خوبی کار می کند. برای خاتمه با چگالی بالا-در OLT،کانکتورهای فیبر نوریطراحی‌شده برای برنامه‌های رک-شناسایی و دسترسی به پورت را در طول نگهداری آسان‌تر می‌کند.

کابل های توزیع از اسپلیتر به ONT.

اینجاست کهاتصالات فیبر FTTOجالب شدن نه یک کابل-32 کابل از هر تقسیم کننده به 32 مکان. ضرب در تعداد تقسیم کننده. پردیس با اندازه متوسط ​​ممکن است دارای 50+ تقسیم‌کننده باشد که به 1،500+ نقطه پایانی خدمت می‌کنند. تعداد زیادی کانکتور

SC/APC پیش فرض باقی می ماند. اما ابتدا مشخصات ONT خود را بررسی کنید-بعضی مدل‌های جدیدتر از درگاه‌های LC/APC استفاده می‌کنند. در این صورت، می‌توانید کابل‌های انتهایی LC{3}} را در سرتاسر (پاک‌کننده) اجرا کنید یا از آداپتورهای هیبریدی SC{4}} در اسپلیتر (نقاط اتصال را اضافه می‌کند) استفاده کنید. ما به طور کلی گزینه اول را توصیه می کنیم. هر آداپتور یک نقطه شکست بالقوه است.

چرا کیفیت رابط در مقیاس مهم است:

تفاوت 0.1 دسی بل در هر کانکتور بی اهمیت به نظر می رسد. در صدها اتصال ضرب کنید-اینطور نیست. معماری POL معمولی 1:32 دارای 28 دسی بل بودجه کل تلفات است. اسپلیتر 15-17 دسی بل می خورد. تضعیف کابل چند بیشتر طول می کشد. که ممکن است 8-10 دسی بل برای تمام تلفات کانکتور باقی بماند. کانکتورهای ارزان قیمت شما را در مدت زمان طولانی‌تر از بودجه خارج می‌کنند.

ستون فقرات اترنت سنتی (زمانی که POL انجام نمی دهید).همه برای POL آماده نیستند. بازسازی زیرساخت های موجود؟ محدودیت های بودجه؟ اترنت سوئیچ شده سنتی هنوز کار می کند. هر چند تصمیمات فیبر متفاوت است.

زیر 300 متر-طبقه-به-طبقه، ساختمان‌های مجاور- چند حالته OM4 با LC دوبلکس منطقی است. صرفه جویی در فرستنده گیرنده (ماژول های SR در مقابل LR) هنگام اتصال ده ها سوئیچ افزایش می یابد. حساب دیفرانسیل و انتگرال در 300+ متر می چرخد. مبارزه چند حالته، به خصوص در سرعت های بالاتر.استفاده از حالت تک در شبکه پردیسپیوندهای بین-ساختمان فضای سر پهنای باند نامحدودی می‌دهد. یک بار نصب کنید.

LC/UPC (نه APC) برای نقطه-به-نقطه اترنت خوب کار می کند. بدون WDM دو طرفه، بنابراین هزینه اضافی APC و مراقبت از حمل و نقل ضروری نیست.

اتصالات دسکتاپ و راه حل محفظه منطقه

FTTO یعنی فیبر به میز می رسد. محیطی متفاوت از مرکز داده کابل ها لگد می خورند. صندلی ها روی آنها می چرخند. کارکنان نظافت چیزها را بر هم می زند. اینراهنمای انتخاب اتصال فیبربرای دسکتاپ دوام را در اولویت قرار می دهد.

فیبر غیر حساس به خم-(BIF) قابل مذاکره نیست. فیبر استاندارد در خمیدگی های محکم سیگنال را از دست می دهد. دستگیره‌های BIF، شعاع خمشی تا 7.5 میلی‌متر{5}}از انگشت صورتی شما محکم‌تر است. سیم‌های وصله قبل{7}}بریده شده (2 متر، 3 متر، 5 متر) باعث صرفه جویی در زمان نسبت به پایان کار در هر میز می شود. تفاوت هزینه حداقل، از تغییرپذیری در موقعیت‌های نصب نامناسب جلوگیری می‌کند.

چالش دفتر باز:

در پروژه ای برای یک شرکت اینترنتی بزرگ-طرح اداری کاملاً باز-طراح از نصب سینی کابل قابل مشاهده بر روی ستون های پشتیبانی خودداری کرد. مسیریابی مستقیم از ستون فقرات به هر میز به معنای فیبر در همه جا بود. کابوس برای حفظ.

راه حل ما: محفظه های زون در پلنوم سقف یا زیر کف بلند. از ستون فقرات تا هر جعبه زون، چند{1}}فیبر MPO را اجرا کنید. در داخل جعبه، به پچ کوردهای LC Uniboot که به ۶ تا ۸ ایستگاه کاری در نزدیکی سرویس می‌دهند، بروید.

بازده؟ هنگامی که ایستگاه های کاری حرکت می کنند (و همیشه این کار را انجام می دهند)، فیبر ستون فقرات در سقف را لمس نمی کنید. فقط سیم پچ 3 متری را در جعبه زون تعویض کنید. برآورد مشتری ما: کاهش 70 درصدی هزینه نیروی کار MAC (حرکت/افزودن/تغییر). بیش از 3 سال سازماندهی مجدد دفتر، که جمع می شود.

جزئیات مهم: در جعبه‌های ناحیه تنگ، اتصالات LC Uniboot یا Push{0}}Pull Tab الزامی است. هنگامی که 12 سیم پچ به برق وصل می شوند، کانکتورهای LC استاندارد فضای کافی برای برداشتن چیزی را برای انگشت باقی نمی گذارند. ما این را به سختی در یک پروژه مقاوم‌سازی یاد گرفتیم-که باید نیمی از جعبه را فقط برای دسترسی به یک کابل جدا می‌کردیم.

سوال پول

همه در مورد هزینه می پرسند. پاسخ به بازه زمانی شما بستگی دارد. POL از قبل هزینه بیشتری دارد (OLTها و ONTها ارزان نیستند) اما در سایر موارد-به ویژه در طی 10 سال صرفه جویی چشمگیری می کند.

تفکیک تقریبی برای 500 نقطه پایانی. اینها تخمین های صنعت هستند، نه نقل قول های تضمین شده-مسافت پیموده شده شما بر اساس فروشنده، منطقه، مشخصات متفاوت است.

جایی که POL بیشترین صرفه جویی را می کند: فضای کف و نیرو. شبکه های سنتی به کمدهای IDF در هر طبقه-سوئیچ، یو پی اس، تهویه مطبوع نیاز دارند. POL همه آن‌ها را با تقسیم‌کننده‌های غیرفعال بدون نیاز به برق، بدون خنک‌کننده، و نصب در یک جعبه دیواری به اندازه یک کتاب درسی جایگزین می‌کند. اسناد FTTO هوآوی ادعا می‌کنند که 50-70% کاهش انرژی-این یک رقم بازاریابی است، آن را با شک و تردید در نظر بگیرید - اما مسیر واقعی است. دستگاه های فعال کمتر به معنای برق کمتر و گرمای کمتر برای حذف است.

Dirt Is Your Enemy (درس 500 دلاری)

چیزی که بروشورهای فروش بر آن تاکید نمی کنند: آلودگی عامل اصلی خرابی شبکه فیبر است. خرابی تجهیزات نیست آسیب کابل نیست خاک

فیبر تک حالته دارای یک هسته 9- میکرومتری است. مشخصه گرد و غباری که برای چشم شما قابل مشاهده نیست، بیش از 10٪ از انتقال نور را مسدود می کند. روغن اثرانگشت از بین رفتن کافی برای قطع اتصال ایجاد می کند. در سیستم‌های POL با بودجه‌های پیوند محدود، آلودگی در چند نقطه به مشکلاتی در سطح شبکه تبدیل می‌شود.

500 دلاری که به 5000 دلار تبدیل شد:

پروژه پردیس آسیای جنوب شرقی مشتری تقریباً 500 دلار از کیت های نظافت حرفه ای را از بودجه کاهش داد. "فقط از کلاه های گرد و غبار استفاده کنید و مراقب باشید." به کارگران اجازه نصب بدون تجهیزات بازرسی مناسب داده شد.

یک هفته پس از تحویل، تقریباً 15٪ از پیوندها از دست دادن بسته غیرقابل توضیح را نشان دادند. تیم مهندسی مجبور شد با تجهیزات OTDR برگردد، کانکتورها را یکی یکی بکشد، تمام وجه های انتهایی را بازرسی کند. یافته ها: اکثر فرول های آلوده در حین نصب توسط ذرات گرد و غبار خراشیده شده بودند. آسیب غیر قابل برگشت

صورت‌حساب نهایی: 100 پچ‌کورد تعویض شده (مواد 2000 دلاری)، سه روز کار برای دو تکنسین (3 دلار،{4}})، به‌علاوه صدمه به شهرت ناشی از تحویل ناموفق. 500 دلار "پس انداز" آنها 10 برابر هزینه داشت.

صورت انتهایی رابط فیبر شکننده تر از کره چشم است. با بزرگنمایی 400 برابر، یک ذره غبار شبیه یک دهانه در ماه است. اگر ابزار نظافت نمی‌خرید، برای تعمیرات بودجه سه برابر کنید.

بازرسی قبل از جفت گیری الزامی است. یک میکروسکوپ فیبری 400x چند صد دلار هزینه دارد و از عیب یابی هزاران نفر جلوگیری می کند. هر کانکتوری قبل از وصل{3}}در حین نصب و هر گونه تعمیر و نگهداری بررسی می‌شود. پروتکل تمیز کردن: ابتدا خشک کنید (بدون پرز)، تمیز کردن مرطوب با 99% ایزوپروپیل الکل در صورت نیاز، دوباره خشک کنید،- دوباره بررسی کنید. 30 ثانیه طول می کشد. پرش ساعت ها طول می کشد تا بعدا تشخیص داده شود.

برنامه ریزی برای آنچه بعدا می آید

فیبر پردیس 15-25 سال دوام می آورد. کابلی که امروز نصب می‌کنید، زمانی که فناوری‌هایی که ما اختراع نکرده‌ایم استاندارد شوند، همچنان وجود خواهد داشت.

خبر خوب برای POL: لایه فیزیکی از کل نقشه راه پشتیبانی می کند. GPON کنونی با سرعت 2.5 گیگابیت در ثانیه پایین‌دست. 10G-PON (XGS-PON) از قبل موجود است. 25G-PON در آزمایشی. 50G-PON در توسعه استانداردها. همه از فیبر و اتصالات یکسان استفاده می‌کنند{10}}فقط تجهیزات OLT و ONT تغییر می‌کنند.

OFS Optics خاطرنشان می کند که در حالی که چند حالته بیشتر فواصل سازمانی را به اندازه کافی مدیریت می کند، مزایای پهنای باند حالت تک با افزایش نرخ داده ها بیشتر می شود. آنها روند به سمت حالت تک را تصدیق می کنند زیرا حق بیمه فرستنده گیرنده باریک است.

A پردیس نوری کاملساخته شده بر روی حالت تکی، پشتیبان Wi-Fi 7 (چند-گیگابیت در هر AP)، نظارت تصویری 8K، تراکم اینترنت اشیا را که نمی‌توانیم-بدون لمس کابل‌ها پیش‌بینی کنیم، انجام می‌دهد. این ارزش برای اولین بار درست کردن زیرساخت است.

چه چیزی را در RFQ خود قرار دهید

هنگام تامین منبع اتصالات برای aراهنمای کابل کشی POL-استقرار سازگار، این حداقل‌ها را مشخص کنید:

تلفات درج: کمتر یا مساوی 0.25 دسی بل معمولی، کمتر یا مساوی حداکثر 0.35 دسی بل

تلفات برگشتی (APC): بیشتر یا مساوی 65 دسی بل

فرول: سرامیک زیرکونیا

چرخه جفت گیری: بزرگتر یا مساوی 500 با تغییر کمتر یا مساوی 0.2 دسی بل

مستندات: نتایج آزمون انفرادی یا گواهی دسته ای

برای ماموریت{0}}استقرار حیاتی، تامین کنندگان با تولید داخلی (نه شرکت های تجاری که چندین کارخانه را تامین می کنند) کیفیت ثابت تری ارائه می دهند.فیبر Evoluxمحصولات کارخانه-مستقیم با مستندات آزمایشی مورد نیاز پروژه های POL سازمانی ارائه می دهد.

نسبت‌های یدکی که ارزش بودجه‌بندی دارند: 5-10% برای مجموعه‌های از قبل خاتمه‌یافته، 15-20% برای اتصالات قابل نصب در میدان (حساب خرابی‌های پایانه)، 10-15% برای پچ‌کوردها برای رسیدگی به MAC‌های سال اول.

مرجع سریع

تغییر به سمتپردیس نوری کاملمعماری با کشف صرفه جویی عملیاتی و انرژی در حال افزایش است. چه در حال استقرار POL برای یک ساختمان جدید یا ارتقاء زیرساخت های سنتی باشید، تصمیمات اتصال دهنده ای که در طول نصب می گیرید، قابلیت اطمینان را برای یک یا دو دهه آینده تعیین می کند. اولین بار آنها را درست دریافت کنید.
