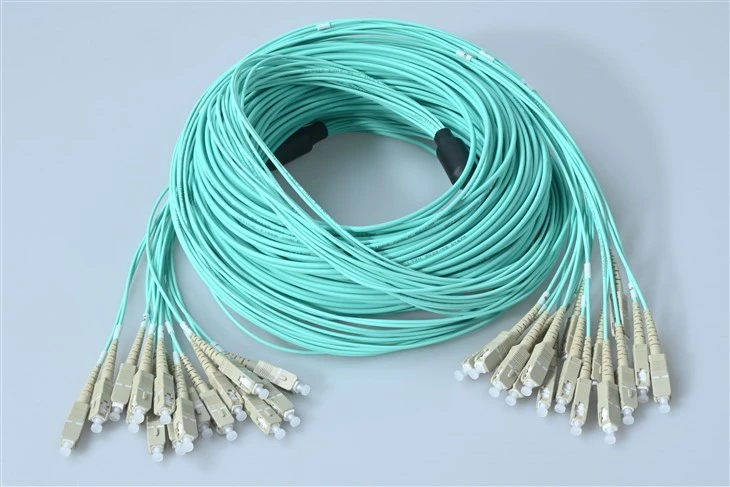

16 Core Patch Cord SC Multimode OM3

پاسخ: سوال عالی! معامله به این صورت است - وقتی از 16 فیبر استفاده می کنید، دو انتخاب دارید: 8 کابل دوطرفه را در بسته بندی کنید یا از یک مجموعه 16-هسته ای استفاده کنید. رویکرد چند فیبر{7}}به چند دلیل برنده است. اول، مدیریت کابل بسیار ساده‌تر می‌شود - یک کابل برای مسیریابی در مقابل هشت کابل مجزا که مسیر شما را در هم می‌پیچد. دوم، در محیط‌های با تراکم بالا{11}در فضای رک صرفه‌جویی می‌کنید. سوم، زمان نصب به‌طور چشمگیری کاهش می‌یابد – ما شاهد بوده‌ایم که فن‌آوران زمان وصله خود را 60 تا 70 درصد در مقایسه با اجرای دوبلکس‌های جداگانه کاهش داده‌اند. تنها معامله؟ اگر یک فیبر مشکل داشته باشد، در یک بسته نرم افزاری عیب یابی می کنید. اما با کاهش کمتر یا مساوی 0.3 دسی بل در هر 16 هسته، خرابی ها بسیار نادر هستند.

پاسخ: این احتمالاً رایج ترین سؤالی است که ما می گیریم! پاسخ کوتاه: برای پیوندهای 10G زیر 300 متر، OM3 عالی است - و صادقانه بگویم که حدود 95٪ از مراکز داده را پوشش می دهد. نکته فنی این است: OM3 دارای پهنای باند مودال موثر 2000 مگاهرتز·کیلومتر در 850 نانومتر است، در حالی که OM4 تا 4700 مگاهرتز·کیلومتر دارد. این عملا به چه معناست؟ OM3 از 10G تا 300 متر، 40G تا 100 متر و 100G تا 100 متر پشتیبانی می کند. OM4 این فواصل را گسترش می دهد - 10G تا 400 متر، 40G تا 150 متر، 100G تا 150 متر. بنابراین، مگر اینکه لینک‌های طولانی‌تری را اجرا کنید یا برای ارتقای 40G/100G در آینده نزدیک برنامه‌ریزی کنید، OM3 عملکرد عالی با قیمت بهتر به شما می‌دهد. هر دو از یک هسته 50/125 میکرومتری و ژاکت آبی استفاده می کنند، بنابراین کاملاً با زیرساخت OM3 موجود شما سازگار هستند.

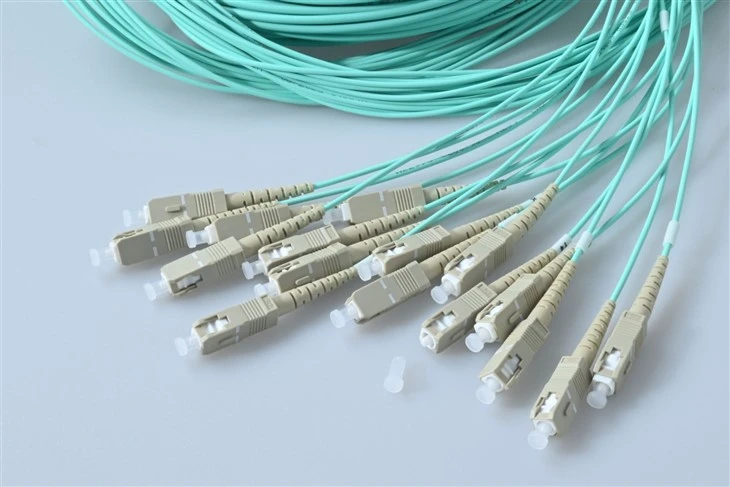

پاسخ: کاملاً – این زیبایی کانکتور SC است! هر یک از 16 فیبر به یک کانکتور SC استاندارد ختم می شود، بنابراین آنها مستقیماً به هر پانل آداپتور SC، ODF یا پورت تجهیزاتی که قبلاً دارید وصل می شوند. مکانیزم فشار{2}}کشیدن SC SC یکسان است چه از یک کابل دوبلکس یا از مجموعه 16-هسته ای ما باشد. یک نکته را باید در نظر داشته باشید: باید مطمئن شوید که پچ پنل یا طرح آداپتور شما می تواند 16 پورت SC را در ترتیبی که نیاز دارید در خود جای دهد. ما معمولاً مشتریانی را می‌بینیم که از این پنل‌های آداپتور SC با چگالی بالا که دارای ۱۲ یا ۲۴ پورت هستند استفاده می‌کنند. اگر برای برنامه‌ریزی پیکربندی پانل خود به کمک نیاز دارید، فقط تماس بگیرید - ما صدها مورد از این پیاده‌سازی را انجام داده‌ایم و می‌توانیم بهترین موارد را به اشتراک بگذاریم.

پاسخ: سیم‌های وصله SC OM3 16 هسته‌ای ما برای ارائه کمتر یا مساوی 0.3 دسی‌بل تلفات در هر کانکتور آزمایش شده‌اند - این استاندارد صنعتی برای مجموعه‌های درجه{18} درجه برتر است. با دو کانکتور در هر پیوند (یکی در هر انتها)، شما به کمتر یا مساوی 0.6 دسی بل از دست دادن کل کانکتور نگاه می کنید. برای محاسبه بودجه پیوند، موارد زیر را باید در نظر گرفت: از دست دادن اتصال (0.6dB)، تضعیف فیبر (3.5dB/km در 850nm برای OM3)، و هر نقطه اتصال در صورت وجود. برای یک پیوند معمولی 100 متری 10G، شاید از 0.35 دسی بل برای فیبر به اضافه 0.6 دسی بل برای اتصالات استفاده می کنید - در حد بودجه 2.6 دسی بل که 10GBASE-SR اجازه می دهد. ما 100٪ هر فیبر را قبل از حمل و نقل آزمایش می کنیم و گزارش آزمایش را درج می کنیم، بنابراین شما دقیقاً می دانید چه چیزی دریافت می کنید. بدون هیچ شگفتی.

پاسخ: خوب فکر کردن - شناسایی فیبر زمانی که با کابل‌های چند{0}فیبری سروکار دارید بسیار مهم است! ما از استاندارد کدگذاری رنگ TIA-598 پیروی می کنیم که از یک توالی خاص از 12 رنگ (آبی، نارنجی، سبز، قهوه ای، تخته سنگی، سفید، قرمز، سیاه، زرد، بنفش، رز، آبی) به همراه نوار برای فیبرهای 13-24 استفاده می کند. در یک کابل 16 هسته ای، فیبرهای 1-12 رنگ ثابت هستند و فیبرهای 13-16 از چهار رنگ اول با یک نوار یا ردیاب استفاده می کنند. هر فیبر نیز روی پایه های شکست شماره گذاری شده است. نکته حرفه ای: هنگامی که نصب خود را مستند می کنید، از هر دو انتهای آن عکس بگیرید که توالی رنگ قابل مشاهده باشد – این کار شما را ساعت ها از عیب یابی در مسیر صرفه جویی می کند. اگر به یک طرح رنگ سفارشی یا برچسب گذاری خاص برای سازمان خود نیاز دارید، ما می توانیم آن را نیز در نظر بگیریم.

پاسخ: خود کانکتورهای SC در مقایسه با LC ردپای نسبتاً بزرگتری دارند، اما فیبر خود کاملاً انعطاف پذیر است. برای کابل‌های فیبر چند- OM3 ما، حداقل شعاع خمش تحت بار 10 برابر قطر بیرونی کابل و تخلیه آن حدود 5 برابر است. برای یک کابل توزیع معمولی 16{13}}هسته ای، که هنگام نصب تقریباً 50-60 میلی متر (حدود 2 اینچ) است. تک تک پایه‌های شکسته در انتهای SC می‌توانند محکم‌تر خم شوند - تا شعاع 30 میلی‌متری. اما نکته اینجاست: همیشه در نقاط انتقال به جای اجبار خمیدگی، سستی را رها کنید. خم‌های محکم باعث افزایش تضعیف می‌شوند و می‌توانند در طول زمان باعث تلفات خمشی کلان شوند. برای کاربردهای واقعاً محدود، گزینه فیبر غیر حساس به خم را در نظر بگیرید - خم‌های شعاع 7.5 میلی‌متری را بدون افزایش تلفات قابل توجه مدیریت می‌کند.
