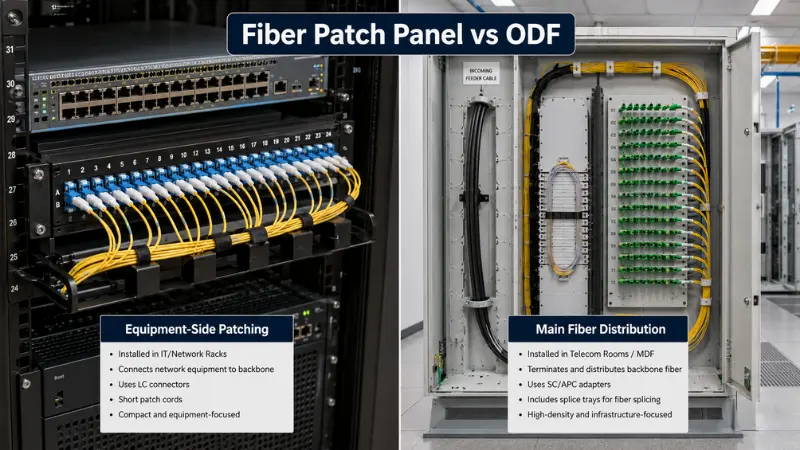

فیبر پچ پنل در مقابل ODF: کدام را باید استفاده کنید؟

هنگامی که یک شبکه فیبر نوری را برنامه ریزی می کنید، یک سوال زودتر نمایان می شود: الفپچ پنل فیبر در مقابل ODFتصمیم، کدام یک متعلق به اتاق رک یا مخابرات شماست؟ پاسخ کوتاه - برای aپچ پنل فیبرزمانی که شما عمدتاً نیاز دارید که-تعداد کوچک-به-تعداد فیبرهای متوسط ​​نزدیک به تجهیزات فعال را خاتمه دهید و متقاطع کنید و یکODF (قاب توزیع نوری)زمانی که کابل‌های ستون فقرات یا تغذیه‌کننده‌های بیشتر به اتصال فیوژن، ذخیره‌سازی شل، تعمیر کابل و مدیریت توزیع طولانی‌مدت نیاز دارند.

این تقسیم تمیز چیزی را پنهان می کند که هر تکنسین میدانی به سرعت یاد می گیرد: دو خانواده محصول با هم همپوشانی دارند. برخی از وصله‌پنل‌های رک-با سینی‌های اتصال ارسال می‌شوند، و برخی از ODF‌های جمع‌وجور کاری بیشتر از وصله انجام نمی‌دهند. بنابراین سؤال واقعی «کدام نام» نیست، بلکه «کدام تمرکز طراحی با موقعیت شبکه، تعداد فیبر و نحوه ورود و خروج کابل‌ها به واحد مطابقت دارد». این راهنما تفاوت‌ها، ناحیه خاکستری بین آنها، ماتریس انتخاب، انتخاب‌های رابط و پیکربندی‌های پروژه واقعی را پوشش می‌دهد تا بتوانید برای اولین بار واحد مناسب را مشخص کنید. اگر ابتدا نسخه کوتاه را می خواهید، اینجاستنگاهی متمرکز به تفاوت های اصلی بین ODF و پچ پنل.

پچ پنل فیبر چیست؟

یک پچ پنل فیبر فیبرهای ورودی را به مجموعه ای ثابت از آداپتورها خاتمه می دهد و به تکنسین ها یک رابط جلویی تمیز برای پچ کوردها می دهد. این نقطه ای است که در آن یک کابل ساختاریافته با پرش هایی که به سوییچ ها، روترها، مبدل های رسانه ای و فرستنده های نوری اجرا می شوند، برخورد می کند. اکثر پانل ها در یک قفسه استاندارد 19-اینچی در ارتفاعات 1U، 2U یا 4U نصب می شوند، اگرچه محفظه های دیواری برای کابینت های کوچکتر معمول هستند.

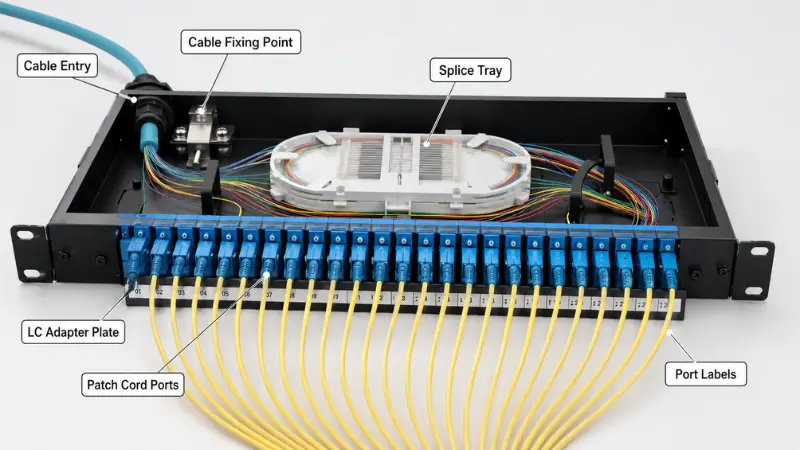

در داخل یک پانل معمولی یک صفحه آداپتور (LC، SC، FC، ST، یا MPO/MTP)، یک کابل ورودی و نقطه ثابت، مدیریت جامپر جلو و عقب، یک نوار برچسب‌گذاری، و - در بسیاری از مدل‌ها - یک سینی اتصال کوچک برای اتصال پیگتیل‌ها به کابل ورودی خواهید یافت. کار روزانه در یک وصله پانل، جابجایی، اضافه کردن و تغییر است: پیوندها را دوباره-وصله کنید بدون ایجاد اختلال در کابل دائمی. همچنین به همین دلیل است که دسترسی به جلو و شماره‌گذاری پورت واضح در اینجا بیشتر از ذخیره‌سازی عمیق اسلک اهمیت دارد.

انواع پچ پنل رایج

• پانل های ثابتآداپتورهای - روی صفحه استاتیک. کمترین هزینه، برای پیوندهای پایدار خوب است.
• پانل های کشویی (کشو).- سینی برای خاتمه و بازرسی آسان‌تر به جلو کشیده می‌شود.
• پانل‌های LC با چگالی بالا-- بیشترین پورت های دوطرفه را در 1U قرار می دهد، زیرا فرول 1.25 میلی متری LC نصف اندازه یک SC است.
• پانل های کاست MPO/MTP- برای پیوندهای 40G/100G/400G، ترانک های 12 یا 24 فیبر از قبل پایان یافته- را شکست.
• پانل‌های بارگذاری‌شده از قبل-خاتمه‌یافته و متصل-- کانکتورهای کارخانه برای استقرار سریع، یا پیگتیل های نصب شده در کارخانه- آماده اتصال در سایت.

پچ پنل ها نزدیک به تجهیزات فعال قرار می گیرند: در رک های مرکز داده، اتاق های شبکه سازمانی، کابینت های سرور و نقاط توزیع طبقه. وقتی کار وصله{1}سطح رک است، معمولاً یک پانل 1U یا 2U تنها چیزی است که نیاز دارید. جنبه عملینصب پنل و سیم کشی آن به سوئیچسرراست است و حق را انتخاب می کندآداپتورهای ال سیزیرا تراکم بندر اغلب تنها تصمیم واقعی است.

ODF (قاب توزیع نوری) چیست؟

یک ODF یک نقطه مدیریت فیبر ساختاریافته است که برای وارد کردن کابل‌ها، محافظت از آنها، اتصال به آنها و توزیع آنها - نه فقط وصله کردن، ساخته شده است. در مقایسه با یک پانل ساده، حول محور تعداد فیبر بیشتر و طول عمر کامل یک-خارجی یا کابل ستون فقرات طراحی شده است: تثبیت کابل و اتصال به زمین، اتصال فیوژن پیگتیل، ذخیره سازی شل، مسیریابی سازمان یافته، برچسب زدن و دسترسی به تعمیر و نگهداری در یک قاب.

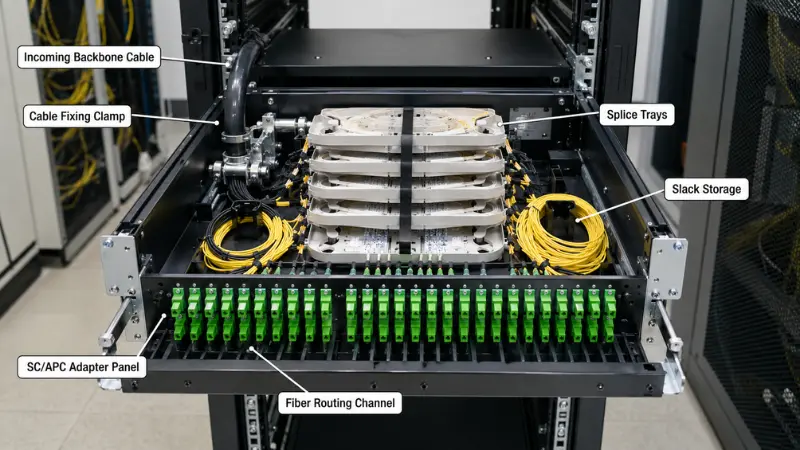

یک ODF معمولی دارای پانل‌های آداپتور، سینی‌های اتصال چندگانه، کانال‌های مسیریابی اختصاصی و ذخیره‌سازی شل، گیره‌های کابل{0} و نقاط اتصال زمین برای عضو استحکام کابل، پوشش محافظ یا قاب محصور، و یک طرح شماره‌گذاری واضح است. دلیل اهمیت این موضوع فیزیکی است: یک کابل تغذیه کننده لوله 96F یا 144F با یک عضو استحکام فولادی یا آرامیدی وارد می‌شود که باید لنگر شود تا نیروی کششی به الیاف نرسد، سپس هر فیبر در همجوشی-به یک پیگتیل متصل می‌شود و با شعاع خمش محافظت می‌شود. یک پچ پنل کوچک به سادگی جایی برای انجام این کار ایمن ندارد.

انواع متداول ODF

• ODF نصب شده در قفسه-- متناسب با یک قفسه 19 اینچی. اسب کاری برای اتاق های مخابراتی و کابینت های OLT.
• ODF{0}}دیواری- برای نقاط توزیع کوچکتر با فضای کف محدود.
• کف{0}}ODF ایستاده- فریم-با ظرفیت بالا برای دفاتر مرکزی و سایت های POP بزرگ.
• کابینت مدولار ODF / ODF- ماژول‌های اتصال، تقسیم‌کننده و توزیع با رشد شبکه ترکیب می‌شوند.

شما ODF ها را در دفاتر مرکزی مخابرات، اتاق های دسترسی FTTH، اتاق های تجهیزات ISP، سایت های POP، توزیع مترو و ستون فقرات و ساختمان اتاق های توزیع اصلی خواهید دید. واضح ترین سیگنالی که به آن نیاز دارید، کابل ورودی{1}بالا است که باید باشدفیوژن به هم متصل شده استبه خوک‌هایی که با مثلاً خاتمه می‌یابند،آداپتورهای SC، با سستی و محافظت برای سالها خدمت. برای پیش‌زمینه‌ای خنثی در-معادل، نمای کلی FOA ازخارج از-پیچ و ختم گیاهمرجع محکمی است و از آنجایی که ODF ها در چندین سبک نصب هستند - که تعداد زیادی از-خریداران بار اول- را جذب می کند، خواندن آن ارزش داردانواع اصلی قاب های توزیع نوریقبل از اینکه یک قاب را اندازه کنید

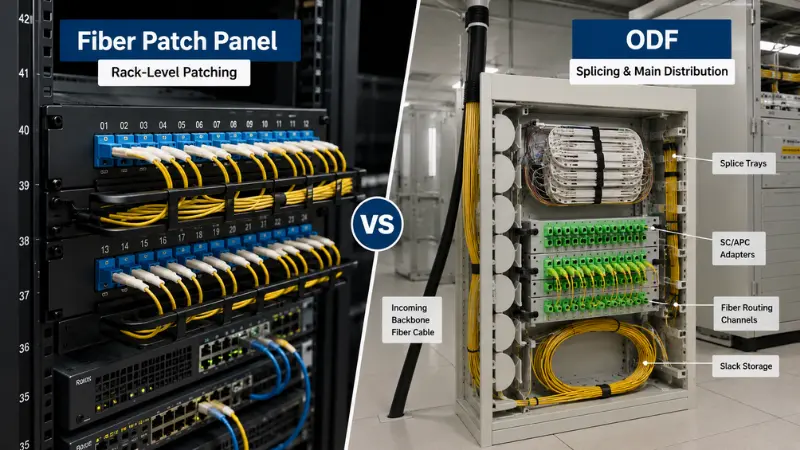

فیبر پچ پنل در مقابل ODF: تفاوت های واقعی

هر دو فیبر را مدیریت می‌کنند، اما اولویت‌های طراحی آن‌ها در جهت‌های متفاوتی است. جدول زیر یک قدم از خطوط معمولی- گذشته است.

جایی که خط محو می شود: همپوشانی عملکردی؟

درمان "فقط وصله پانل =" و "فقط وصله ODF =" در نهایت شما را گمراه می کند. بسیاری از وصله‌پنل‌های رک-شامل یک سینی اتصال هستند و یک ODF کوچک ممکن است بیشتر برای وصله استفاده شود. توضیح صادقانه در مورد تأکید است: یک پچ پانل برای مدیریت تجهیزات{5}}در یک فضای جمع و جور بهینه شده است، در حالی که یک ODF برای ورود کابل، حفاظت از اتصال، ذخیره سازی شل و توزیع ساختار یافته که باید دوام داشته باشد بهینه شده است. وقتی برگه‌های مشخصات را با هم مقایسه می‌کنید، ساختار داخلی - تعداد سینی، ظرفیت کم، کابل-سخت‌افزار تعمیر - نه فقط تعداد آداپتورها را بخوانید. دو واحد می توانند هر دو عبارت "48 پورت" باشند و برای کارهای کاملاً متفاوت ساخته شوند.

ODF در مقابل پچ پنل فیبر در مقابل جعبه توزیع فیبر

محصول سوم مقایسه را تیره می کند: جعبه توزیع فیبر یا جعبه ترمینال. تقریبا:

• پچ پنل فیبر- رک-سطح پایان و وصله نزدیک تجهیزات.
• ODF- اصلی-توزیع-خاتمه در سطح، اتصال، حفاظت، و مسیریابی برای تعداد فیبرهای متوسط-تا-بالا.
• توزیع فیبر / جعبه ترمینال- یک محفظه کوچکتر، اغلب روی دیوار- یا میله-نزدیکتر به کاربران نهایی، اغلب در فضای باز- رتبه بندی شده، که همچنین ممکن است یک تقسیم کننده را نیز در خود جای دهد.

در یک شبکه ممکن است هر سه مورد را مشاهده کنید: یک ODF در اتاق اصلی، پچ پنل در قفسه های تجهیزات، وجعبه های ترمینال و توزیعدر ورودی های ساختمان یا در هر طبقه. اگر مرزها همچنان مبهم هستند، این شکستچگونه محصولات توزیع فیبر متفاوت استارزش خواندن دارد

چگونه انتخاب کنیم: یک فرآیند گام به گام-به-؟

1. موقعیت شبکه را شناسایی کنید

2. تجهیزات جانبی- (کنار سوئیچ‌ها و OLTها) وصله پانل. یک نقطه توزیع اصلی که کابل های بیرونی را دریافت می کند به ODF متمایل می شود.

3. تعداد فیبر فعلی و آینده را تأیید کنید

4. 12F-24F مناسب کابینت های کوچک و توزیع کف است، 48F برای ستون فقرات سازمانی و اتاق های کوچک رایج است، و 96F-144F+ به اتاق های FTTH OLT، سایت های POP و دفاتر مرکزی اشاره می کند.

5. تصمیم بگیرید که آیا اتصال فیوژن مورد نیاز است یا خیر

6. اگر یک -کابل تغذیه کننده لوله شل باید باز شود، ثابت شود و به پیگتیل ها متصل شود، به ظرفیت سینی و فضای ذخیره سازی شل - که در قلمرو ODF است نیاز دارید.

7. نوع اتصال و پولیش را تأیید کنید

8. باید با کارخانه موجود مطابقت داشته باشد. LC/UPC برای قفسه‌های{0} با چگالی بالا، SC/APC برای اکثر کارهای PON و دسترسی.

9. فضای نصب را بررسی کنید

10. قفسه 1U-2U یا جعبه دیواری برای اتاق های تنگ. ODF قفسه، دیوار یا کف که ظرفیت آن بیشتر از فضا است.

11. ورود و تعمیر کابل را برنامه ریزی کنید

12. ورودی عقب، جانبی، بالا یا پایین باید با محل مورد نظر مطابقت داشته باشد، با گیره‌ها، تسکین فشار و زمین برای کابل زره‌دار یا OSP.

13. ظرفیت گسترش ذخیره

14. اسلات آداپتور یدکی و فضای سینی در حال حاضر بسیار ارزان تر از تعویض کل دستگاه در آینده است.

فیبر پچ پنل در مقابل ماتریس انتخاب ODF

اتصال دهنده و پولیش: LC، SC، MPO، و UPC در مقابل APC

انتخاب آداپتور و پولیش اغلب بیشتر از خود سؤال پانل-در مقابل-ODF اهمیت دارد، زیرا باید با کارخانه موجود مطابقت داشته باشد. LC بر قفسه‌ها و مراکز داده با تراکم بالا غالب است - فرول 1.25 میلی‌متری آن به پانل 1U اجازه می‌دهد تا 96 فیبر یا بیشتر را حمل کند، به همین دلیل است که کانکتور دوبلکس پیش‌فرض درکابل کشی ساخت یافته ANSI/TIA-568. SC عنصر اصلی دسترسی به FTTH و مخابرات است: گیره 2.5 میلی متری و فشار{2}}چفت محکم هستند و در میدان به راحتی قابل کنترل هستند، و SC/APC در هر جایی که بازتاب عقب باید بسیار کم باشد رایج است. FC هنوز در تجهیزات آزمایشی و برخی از تنظیمات قدیمی یا ارتعاش بالا ظاهر می‌شود، در حالی که MPO/MTP ترانک‌های از قبل پایان یافته را در پشت پیوندهای 40G/100G/400G حمل می‌کند. معاملات عملی چگالی{10}}در این مقایسه ارائه شده استLC و MTP/MPO در کابل کشی با چگالی بالا-.

لهستانی بخشی است که مردم اشتباه می کنند. فرول های PC و UPC برای تلفات کم تماس فیزیکی برقرار می کنند. یک فرول APC یک زاویه 8 درجه اضافه می کند تا نور بازتاب شده به جای برگشت مستقیم به سمت منبع، به داخل روکش هدایت شود.مرجع اتصال FOAتوضیح می دهد. این باعث می‌شود APC برای پیوندهای PON، RF/CATV، و پیوندهای تک حالته با نرخ بیت بالا - انتخاب شود، اما همچنین به این معنی است که هرگز نباید کانکتور APC را با UPC جفت کنید: وجه‌های انتهایی زاویه‌دار و صاف قرار نمی‌گیرند، تلفات افزایش می‌یابد و می‌توانید به فرول‌ها آسیب بزنید. برای هر مسیر یک پولیش برنامه ریزی کنید. برای جزئیات، این راهنما را ببینیدانواع پولیش PC، UPC و APCو اختصاص داده شدهکانکتورهای SC/APCنمای کلی

نمونه های پیکربندی پروژه واقعی

رک 24 پورت سازمانی

یک اتاق شبکه طبقاتی فقط نیاز به اتصال تعداد انگشت شماری سوئیچ به فیبر رایزر دارد. یک پچ پنل LC/UPC 1U، 24- - یا از قبل-خاموش شده یا با پیگتیل‌های متصل به یک سینی کوچک - وصله‌ای با دسترسی جلویی تمیز و فضای خالی ایجاد می‌کند. یک ODF در اینجا باعث هدر رفتن فضا و هزینه خواهد شد.

اتاق مخابرات 144 FTTH

کابل فیدر ورودی در قاب لنگر و به زمین متصل می‌شود، هر فیبر به یک پیگتیل SC/APC متصل می‌شود، شلی با شعاع خمش محافظت می‌شود، و سیم‌های وصله به سمت OLT اجرا می‌شوند. با سینی‌های اتصال، مسیریابی، و 144 پایانه برای سال‌ها مدیریت، زندگی با ODF نصب‌شده در قفسه- بسیار آسان‌تر از روی هم قرار دادن چندین پانل کوچک است. همین نزدیکیاسپلیترهای PLCتغذیه شبکه توزیع؛ اگر طرف منفعل را تامین می کنید، ایناجزای غیرفعال FTTHراهنما یک چک لیست مفید است.

کابل کشی ترانک مرکز داده

پیوندهای 40G/100G روی ترانک‌های MPO/MTP از قبل خاتمه یافته اجرا می‌شوند که توسط پانل‌های پچ کاست شکسته شده‌اند. اولویت تراکم پورت، قطبیت، و مسیریابی تمیز تحت استانداردهای-کابل کشی ساختاریافته - بدون اتصال - است، بنابراین یک پانل در اینجا ODF را شکست می دهد.

ستون فقرات ساختمان (طراحی لایه ای)

اتاق تجهیزات اصلی از یک ODF برای پایان دادن و توزیع الیاف رایزر بین طبقات استفاده می کند. هر طبقه از یک پچ پنل برای اتصالات سوئیچ محلی استفاده می کند. ستون فقرات پایدار می ماند در حالی که وصله انعطاف پذیر باقی می ماند - و این معمولاً قابل نگهداری ترین پاسخ برای یک ساختمان چند طبقه-است.

چک لیست قبل از خرید: درگاه‌ها، آداپتورها، سینی‌های اتصال، و اندازه رک

اشتباهات رایج - و هزینه آنها

• خرید با تعداد پورت به تنهایی

• دو واحد "48 پورت" می توانند در داخل کاملاً متفاوت باشند. ممکن است در نهایت بدون شلی یا سینی و پانلی باشید که نگهداری آن دردناک است.

•

• استفاده از پچ پنل ساده برای اتصالات سنگین

• سینی‌ها سرریز می‌شوند، الیاف از حد خود خم می‌شوند، و حفاظت از اتصال - بعداً به‌عنوان پیوندهای از دست رفته یا متناوب ظاهر می‌شود.

•

• نادیده گرفتن جهت ورودی کابل

• ورودی که با طرح بندی سایت مبارزه می کند، به فیبرها فشار وارد می کند و نصب را کند و کثیف می کند.

•

• اختلاط کانکتورها و پولیش بدون برنامه

• یک عدم تطابق APC-به-UPC به تنهایی می‌تواند از دست دادن بازگشت پیوند یک حالت- را از بین ببرد. از قبل LC/SC و UPC/APC را انتخاب کنید و نحوه پایان کار را با این نگاه بسنجید.اتصالات سریع در مقابل اتصال فیوژن.

•

• بدون ایجاد فضای انبساط

• هنگامی که تعداد افزایش می یابد، یک واحد کامل بدون شکاف یدکی یا فضای سینی به معنای جایگزینی کل چیز به جای اضافه کردن به آن است.

اگر کار تمیز کردن رک-وصله سطحی است، یک پچ پنل فیبر انتخابی عملی و مقرون به صرفه است. اگر کابل‌های اصلی-بالا یا ورودی را که نیاز به اتصال، حفاظت، ذخیره‌سازی شل و سال‌ها مدیریت توزیع دارند پایان می‌دهید، یک ODF جای خود را به دست می‌آورد. شبکه‌های بزرگ معمولاً هر دو - یک ODF را برای توزیع اصلی، تجهیزات وصله پانل- اجرا می‌کنند. هر کدام را که مشخص کردید، تعداد و فضای سر، نوع آداپتور و پولیش، ظرفیت اتصال، اندازه پایه و قفسه و ورودی کابل را قبل از سفارش تأیید کنید، تا دستگاه هم با نصب امروز و هم با رشد سال آینده مطابقت داشته باشد.
