چگونه یک پچ پنل فیبر نوری یا ODF را انتخاب کنیم؟

انتخاب یک پانل وصله فیبر نوری - که اغلب ODF یا قاب توزیع نوری نامیده می شود - به ندرت تنها به تطبیق تعداد فیبر با یک خط در یک نقل قول مربوط می شود. در یک اتاق مخابراتی واقعی، شبکه دسترسی FTTH، شبکه LAN سازمانی یا مرکز داده، پانل همچنین باید کابل ورودی را تعمیر کند، از اتصالات محافظت کند، آداپتورها را نگه دارد، کابل‌های پچ را مسیریابی کند، برچسب‌های واضح را حمل کند و فضایی برای رشد باقی بگذارد. این جزئیات را اشتباه دریافت کنید و یک پانل{4}} ارزان قیمت در حین نصب، و دوباره در هر ارتقای آینده، زمان را برای شما هزینه می کند.

این راهنما از دیدگاه انتخاب و تامین قطعات پسیو فیبر نوری برای پروژه های FTTH، مخابرات و مرکز داده نوشته شده است. تصمیمات مربوط به ظرفیت -، نصب، آداپتورها، اتصال و مدیریت کابل - را بررسی می‌کند و با ماتریس‌های انتخاب، یک چک لیست RFQ و یک چک لیست بازرسی به پایان می‌رسد که می‌توانید در خرید بعدی خود مجدداً استفاده کنید.

پچ پنل / ODF فیبر نوری چیست؟

پچ پنل فیبر نوری یک واحد مدیریت فیبر است که برای خاتمه، سازماندهی، اتصال، اتصال و محافظت از فیبرهای نوری استفاده می شود. آن را در اتاق های مخابراتی، مراکز داده، شبکه های دسترسی FTTH، شبکه های سازمانی و کابینت های ارتباطی پیدا خواهید کرد.

در زبان پروژه روزانه، "پچ پانل فیبر نوری"، "پچ پانل فیبر نوری"، "ODF" و "قاب توزیع نوری" اغلب به جای هم استفاده می‌شوند. طراحی مکانیکی متفاوت است، اما کار یکسان است: آسان‌تر کردن اتصالات فیبر برای مدیریت، آزمایش، نگهداری و گسترش. اگر می خواهید تفکیک کامل تری در مورد محل واگرایی اصطلاحات داشته باشید، این مقایسه یکODF در مقابل پچ پنلدر سیستم های فیبر نوری مکان خوبی برای شروع است.

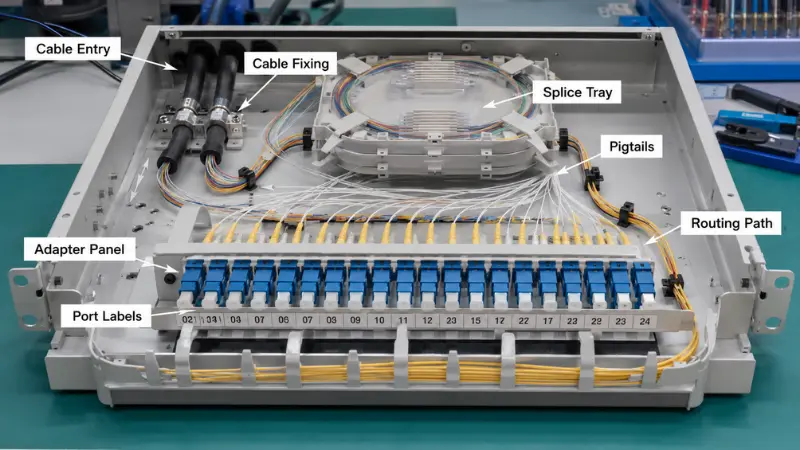

یک پچ پنل فیبر معمولی چندین عنصر را ترکیب می کند:

• -پانل‌های آداپتوری که کوپلرهای SC، LC، FC یا MPO را نگه می‌دارند
• -سینی‌ها را به هم متصل کنید که از اتصالات همجوشی محافظت می‌کنند و فیبر اضافی را ذخیره می‌کنند
• -پیگتیل های فیبر به کابل ورودی ذوب شده اند
• -نقاط ثابت کابل و درگاه‌های ورودی برای کاهش فشار
• -مسیرهای مسیریابی داخلی که شعاع خمش را حفظ می‌کنند
• -یک ناحیه مدیریت پچ بند در جلو
• -برچسب‌های پورت یا شناسه

•

چرا انتخاب پچ پنل فیبر مناسب اهمیت دارد؟

پچ پنل معمولاً بخش کوچکی از کل بودجه شبکه است، با این حال تأثیر بزرگی بر کیفیت نصب و سال‌ها نگهداری پس از آن دارد. پانلی که مناسب سایت است به نصابان اجازه می دهد تا فیبرها را به طور تمیز مسیردهی کنند، از نقاط اتصال محافظت کنند، تنش خمشی را کنترل کنند و هر پورتی را به سرعت پیدا کنند. انتخاب نامناسب مسیریابی شلوغ، تعمیر و نگهداری نامناسب، ظرفیت محدود و زمینه وصله نامرتب ایجاد می کند.

قبل از اینکه به یک مدل متعهد شوید، باید به سه سؤال صریح پاسخ دهد: آیا می‌تواند تعداد فیبر مورد نیاز شما را در حال حاضر حمل کند، آیا یک تکنسین می‌تواند آن را بدون جنگ نصب و نگهداری کند، و آیا می‌تواند به جای جدا شدن و تعویض با شبکه رشد کند؟ اگر پاسخ منفی باشد، قیمت برچسب کمتر به ندرت آن را جبران می کند.

فاکتورهای کلیدی که باید هنگام انتخاب پچ پنل فیبر نوری در نظر گرفت

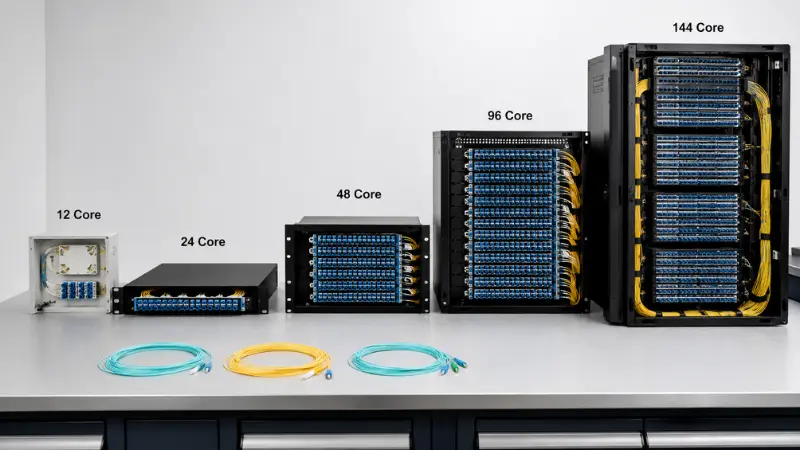

تعداد فیبر و ظرفیت پورت

تعداد فیبر اولین عددی است که اکثر خریداران بررسی می کنند. پیکربندی‌های متداول ODF دارای هسته‌های 12، 24، 48، 72، 96 و 144 هستند. یک نقطه توزیع کوچک FTTH ممکن است با جعبه نصب دیواری 12- یا 24 هسته ای مناسب باشد. یک اتاق مخابراتی یا هسته سازمانی اغلب بر روی پانل های رک 24 یا 48 هسته ای قرار می گیرد. و مرکز داده یا نقاط ستون فقرات با چگالی بالا به سمت 96 یا 144 هسته فشار می آورند.

اشتباه این است که اندازه پانل دقیقاً به تعداد فیبر امروزی است. یک قانون سرانگشتی قابل اجرا این استالیاف فعلی + ظرفیت اضافی + فضای قفسه: فیبرهایی را که اکنون به آنها پایان می دهید بردارید، برای پیوندهایی که به طور منطقی می توانید پیش بینی کنید، فضای اصلی را اضافه کنید، سپس بررسی کنید که ارتفاع قفسه شما واقعاً اجازه می دهد. اگر پروژه ای 24 فیبر را روشن می کند اما احتمالاً سایت دو برابر می شود، یک پانل 48 هسته ای معمولاً بسیار کمتر از هزینه تعویض واحد بعدا هزینه دارد.

به عنوان نقطه شروع:

• نقطه دسترسی کوچک - 12 به 24 هسته
• اتاق استاندارد مخابراتی - 24 تا ۴۸ هسته
• نقطه توزیع بزرگتر - 72 تا 96 هسته
• هسته اصلی-یا مرکز داده - 96 با چگالی بالا و بالاتر

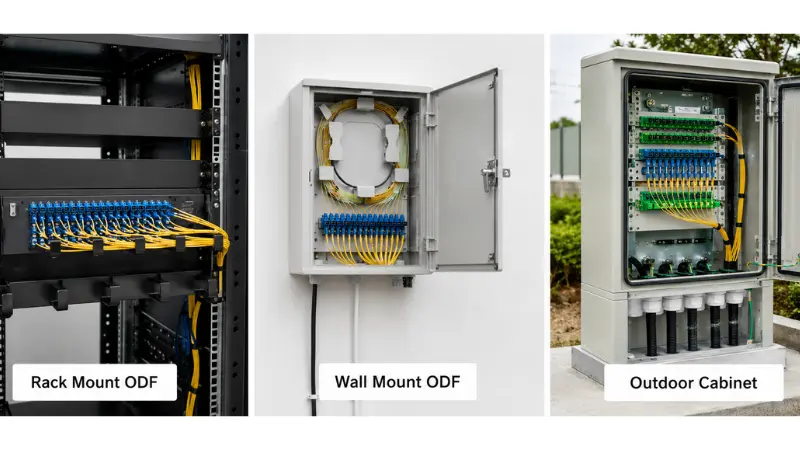

پایه رک، پایه دیواری یا نصب در فضای باز

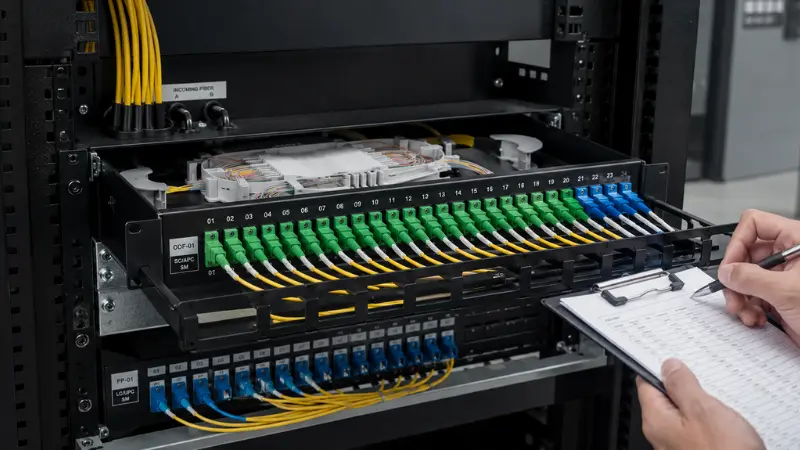

محیط نصب، بیش از هر چیز دیگری، فرم پنل را دیکته می کند. یک وصله پنل فیبر پایه رک 19{3}}اینچی در کنار سوئیچ‌ها، OLTها و دنده‌های انتقال به طور منظم در قفسه‌های استاندارد قرار می‌گیرد، به همین دلیل است که بر اتاق‌های مخابرات و مراکز داده تسلط دارد. یک پایه دیواری ODF مناسب سایت‌هایی است که اصلاً - نقطه دسترسی FTTH، شبکه‌های ساختمانی کوچک، نقاط توزیع راهرو و دفاتر شعبه ندارند. یک کابینت توزیع فیبر در فضای باز برای کابینت های خیابانی و موقعیت های نیمه باز است، جایی که آب بندی، استحکام مکانیکی و ورودی کابل بسیار بیشتر از جمع و جور یا مرتب بودن جعبه اهمیت دارد.

قبل از انتخاب، مکان را پین کنید: داخل یک رک 19-اینچی، روی دیوار، داخل کابینت مخابراتی، در نقطه دسترسی در فضای باز، یا در ردیف مرکز داده با تراکم بالا-. اگر پانل در فضای باز قرار می گیرد، محافظت از نفوذ را به عنوان یک نیاز سخت تلقی کنید تا اینکه-به دنبال رتبه IP اعلام شده، محفظه مقاوم در برابر اشعه ماوراء بنفش و غده های مهر و موم شده مناسب باشید و آن را تأیید کنید.کابل داخلی و خارجی شما نصب شده است.

1U، 2U یا بالاتر: انتخاب ارتفاع قفسه

برای پانل های رک، ارتفاع تصمیم خودش است و فقط تابعی از تعداد فیبر نیست. یک پچ پنل فیبر نوری 1U بیشترین فضای رک را ذخیره می کند و پیش فرض برای ردیف های مرکز داده است، اما همان 1U که به راحتی 24 پورت دوبلکس LC را در خود جای می دهد، زمانی که بخواهید سینی های اسپلایس و مسیریابی کابل های پچ را در جلو اضافه کنید، احساس تنگی می کند. بالا رفتن از 2U اتاق کار را برای شما می‌خرد: سینی‌های عمیق‌تر، سیم پیچی راحت‌تر از فیبر شل و یک میدان وصله جلویی که در حین حرکت، اضافه‌ها و تغییرات با شما مبارزه نمی‌کند.

یک راه ساده برای تصمیم گیری: زمانی که تراکم اولویت است و پانل عمدتاً از قبل{1}}پچ کردن پایان یافته است، 1U را انتخاب کنید. 2U یا بالاتر را زمانی انتخاب کنید که همان پانل باید محل اتصال میدان، بسته‌های پیگتیل بزرگتر یا پیکربندی مجدد مکرر باشد. شمارش فقط پورت ها و نادیده گرفتن فضای مورد نیاز این پورت ها در پشت و جلوی آداپتورها، یکی از رایج ترین خطاهای اندازه گیری است.

نوع ثابت در مقابل نوع کشویی

پانل های رک در طرح های ثابت و کشویی عرضه می شوند. یک پانل نصب قفسه ثابت ساده‌تر، سفت‌تر و معمولاً ارزان‌تر است - یک انتخاب معقول در جایی که فیبرها یک بار تنظیم می‌شوند و به ندرت دوباره لمس می‌شوند. یک پانل کشویی روی ریل ها به سمت جلو کشیده می شود تا تکنسین بتواند بدون اینکه چیزی را باز کند به سینی های اتصال، آداپتورها و مسیرهای داخلی دسترسی پیدا کند.

مبادله-به صورت پول واقعی در مقابل زمان واقعی است. در سایت‌هایی که پورت‌ها اغلب دوباره پیکربندی می‌شوند، یک سینی کشویی به شما امکان می‌دهد بدون برداشتن کل پانل از قفسه روی اتصالات کار کنید، که در یک قاب شلوغ می‌تواند یک کار نیم ساعت- را به چند دقیقه تبدیل کند. برای یک پیوند کم{4}}لمسی که برای سالها دست نخورده باقی خواهد ماند، پانل ثابت ارزش بهتری دارد. هنگامی که تعمیر و نگهداری، آزمایش یا ارتقاء مکرر است، کشویی را انتخاب کنید. زمانی که ثابت نیستند را انتخاب کنید.

نوع آداپتور: SC، LC، FC یا MPO

آداپتور باید با کانکتورهایی که قبلاً در شبکه شما هستند مطابقت داشته باشد، بنابراین این تصمیمی است که شما به جای حدس زدن آن را در برابر کابل، پیگتیل ها و پورت های تجهیزات تأیید می کنید.

آداپتورهای SC به عنوان ابزار دسترسی FTTH، FTTx و مخابرات باقی می مانند. در PON و FTTH، SC/APC انتخاب معمولی است زیرا وجه انتهایی با زاویه 8-درجه، نور سرگردان را به جای هسته بازتاب می‌کند و افت بازگشت را پایین نگه می‌دارد - دقیقاً همان چیزی که تقسیم‌کننده‌های نوری غیرفعال به آن نیاز دارند. SC/UPC در سایر پیوندهای استاندارد که در آن زاویه مورد نیاز نیست نشان داده می شود. پولیش قابل تعویض نیست: APC فقط با APC جفت می شود و فشار دادن فرول APC به UPC به هر دو آسیب می رساند. اگر سوال لهستانی برای شما جدید است، این توضیح را ادامه دهیدتفاوت بین PC، UPC و APCآن را به وضوح بیان می کند. ضرر برگشتی و ضرر درج خود زیر درجه بندی می شونداستانداردهای اتصال فیبر نوری IEC، که مرجعی است که برگه داده تامین کننده شما باید به آن ردیابی کند.

آداپتورهای LC بر مراکز داده و{0}}تجهیزات با چگالی بالا تسلط دارند زیرا کانکتور LC تقریباً نیمی از ردپای SC است. این تفاوت اندازه کل نکته است: یک پنل دوبلکس LC پورت های بسیار بیشتری را نسبت به پنل SC در همان 1U جای می دهد، که وقتی هر واحد رک مورد بحث قرار می گیرد اهمیت دارد. اکثر پورت‌های سوئیچ و فرستنده گیرنده - SFP, SFP+, QSFP breakouts - به LC ختم می‌شوند، بنابراین پانل معمولاً تجهیزات را دنبال می‌کند.

آداپتورهای FC، با کوپلینگ رزوه‌ای خود، هنوز در برخی موقعیت‌های مخابراتی، آزمایشی و اندازه‌گیری یا قدیمی ظاهر می‌شوند، جایی که یک پیچ-روی اتصال در برابر لرزش مقاومت می‌کند. پانل‌های آداپتور MPO/MTP دوباره دسته متفاوتی هستند: آن‌ها 8، 12 یا 24 فیبر را در یک فرول حمل می‌کنند و برای اینکه کابل‌کشی با چگالی بالا و از قبل{6} پایان‌یافته، سیستم‌های تغذیه‌کننده-و{8}}کاست در مرکز داده را عملی کنند، وجود دارند. اگر شما گزینه های تراکم را برای یک ساختمان متراکم وزن می کنید، این راهنمای عملی در مورد آن استمقایسه LC با MTP/MPOارزش خواندن را دارد

قبل از سفارش، چند مورد را حل کنید: نوع اتصال (SC، LC، FC، ST، MPO/MTP). پولیش (UPC یا APC)؛ آداپتور سیمپلکس، دوبلکس یا چهارگانه؛تک حالت-یا چند حالته(اینها در یک پیوند قابل ترکیب نیستند)؛ و اینکه آیا پانل با آداپتورها و پیگتیل ها بارگیری می شود یا خالی است. میانبر تصمیم گیری سریع:

• انتخاب کنیدSC/APCبرای PON، FTTH و توزیع بیشترین دسترسی.
• انتخاب کنیدLCزمانی که چگالی پورت یا پایان سوئیچ{0}}طراحی را هدایت می‌کند، معمولاً دوبلکس است.
• انتخاب کنیداف سیفقط در جایی که یک رابط رشته ای و مقاوم در برابر لرزش- مشخص شده است.
• انتخاب کنیدMPO/MTPبرای ترانک های ستون فقرات و کابل کشی با تراکم بالا-خاتمه یافته از قبل.

لود شده در مقابل پچ پنل بارگذاری نشده

یک سوال که خریداران را غافلگیر می کند این است که آیا پنل وارد می شود یا خیربارگذاری شده استیاتخلیه شده است. یک پچ پنل فیبر بارگذاری شده همراه با آداپتورهای نصب شده و اغلب، پیگتیل‌ها از قبل نصب شده-است، بنابراین تیم میدانی فقط باید اتصال و وصله کند. یک وصله پنل فیبر بدون بار یک شاسی خالی است: شما خودتان صفحات آداپتور و پیگتیل ها را اضافه می کنید، که انعطاف پذیری را برای مخلوط کردن انواع اتصالات یا تغییر پیکربندی می دهد، اما زمان مونتاژ را در محل اضافه می کند.

هنگامی که نوع رابط ثابت است، ولوم ها قابل تکرار هستند و می خواهید کار را در این زمینه به حداقل برسانید، یک پانل بارگذاری شده را انتخاب کنید. زمانی که پروژه هنوز دارای متغیرهای باز است - انواع مختلف لهستانی در سایت‌ها، انتقال بین استانداردهای رابط، یا تمایل به انبار کردن یک شاسی و پر کردن آن در صورت نیاز، بارگیری را انتخاب کنید. اگر هنوز در وهله اول تصمیم می گیرید که چگونه آن فیبرها خاتمه پیدا کنند، این مقایسه را انجام دهیداتصالات سریع در برابر اتصال فیوژنیک همراه مفید است در هر صورت، وضعیت تامین‌کننده را به‌صراحت در مظنه بارگذاری یا خالی کنید، زیرا «پچ پنل» به تنهایی به شما نمی‌گوید چه چیزی در جعبه است.

الزامات اتصال و طراحی سینی اسپلایس

برخی از پانل‌ها فقط کابل‌های{0}ترمینه شده را وصله می‌کنند. دیگران باید فیبر ورودی را به هم متصل کنند. اگر کابل نوری باید در محل به پیگتیل‌ها متصل شود، پانل به سینی‌های اتصال، آستین‌های اتصال و ذخیره‌سازی کافی نیاز دارد تا فیبر را بدون خم شدن محکم بپیچد. برای مثال، یک کابل شل لوله در فضای باز، لوله‌های بافر بلندی را وارد می‌کند که به جایی برای نشستن نیاز دارند، بنابراین سینی که برای یک کابل داخلی مرتب مناسب است، می‌تواند در مزرعه غرق شود.

ظرفیت سینی جزئیاتی است که افراد از آن صرف نظر می کنند. یک سینی به طور معمول تعداد ثابتی از اتصالات و آستین های محافظ را در خود جای می دهد. از آن فراتر رفته و تکنسین ها شروع به انباشتن الیاف می کنند، که باعث می شود تعمیر و نگهداری بعدی بدتر شود و همان اتصالاتی که می خواهید محافظت کنید به خطر می افتد. تأیید کنید که چه تعداد الیاف به هم متصل می شوند، سینی های کافی برای آنها با کمی یدک وجود دارد.خوکچه هابه صورت جداگانه گنجانده شده یا سفارش داده می شوند و پس از پر شدن پانل همچنان می توان به سینی دسترسی داشت. اگر می‌خواهید پس‌زمینه مربوط به خود Join باشد، این نمای کلی توضیح می‌دهدهدف از اتصال فیوژن.

برای کابل کشی از قبل خاتمه یافته، سینی های اتصال ممکن است غیر ضروری باشد و به جای آن، تمرکز روی صفحات آداپتور، ثابت کردن کابل و مسیریابی سیم وصله جانبی جلو- تغییر می کند.

ورودی کابل، مسیریابی و شعاع خمشی

پورت های کافی با مدیریت خوب فیبر یکسان نیست. این پنل همچنین باید به کابل ها و پچ کوردها اجازه ورود، مسیریابی و خروج بدون درگیری را بدهد. ابتدا جهت ورود را در مقابل سایت بررسی کنید - برخی از پانل ها کابل را از پشت می گیرند، برخی دیگر از جانبی یا بالا، و کابینت های بیرونی نیاز به گلدهای مهر و موم شده دارند. پانل های رک باید نقطه ثابت و کاهش فشار را به شما بدهند تا وزن کابل ورودی هرگز روی اتصالات کشیده نشود.

در داخل، فیبرها به یک مسیر روشن نیاز دارند و پچ کوردها نباید دسترسی به آداپتورها یا سینی ها را مسدود کنند. مسیریابی همچنین باید به شعاع خمش احترام بگذارد: خم کردن فیبر محکم‌تر از حداقل نامی خود باعث از بین رفتن درج می‌شود و به مرور زمان می‌تواند باعث ترک خوردن شیشه شود. به جای اعتماد به عددی که در جایی خوانده‌اید، حداقل شعاع خمش - خم-الیاف غیر حساس توسط سازنده کابل و رابط را که درITU-T G.657توصیه مسیریابی سخت تری را تحمل می کند، اما برگه مشخصات، نه حدس و گمان، مرجع است. پانلی که به خوبی از عهده این کار بر می آید، نقاط ثابت، مسیریابی داخلی صاف، ذخیره سازی شل، جدایی تمیز بین کابل ورودی وپچ کوردهاو فضایی برای نگهداری در دستان شما وجود دارد.

برچسب‌گذاری و گسترش آینده

برچسب‌گذاری در خرید نادیده گرفته می‌شود و اولین باری که کسی مجبور می‌شود مداری را تحت فشار ردیابی کند، حیاتی می‌شود. شناسایی پورت پاک چیزی است که به تکنسین اجازه می‌دهد یک پیوند را آزمایش کند، یک خطا را جدا کند و از کشیدن سیم وصله اشتباه - اجتناب کند و در یک قاب بزرگ، برچسب‌گذاری ضعیف به آرامی به هر تماس تعمیر و نگهداری زمان اضافه می‌کند و خطر واقعی قطع کردن یک سرویس زنده را ایجاد می‌کند.

گسترش نیمی دیگر است. اگر هر پورت در روز اول استفاده شود، درخواست بعدی برای سرویس به معنای پانل دیگر، فضای رک بیشتر و کابل کشی بیشتر است. ترک موقعیت آداپتور یدکی، یا انتخاب یک پنل با صفحات آداپتور مدولار، اضافه کردن ظرفیت یا تغییر انواع اتصالات را در حین ارتقا به‌جای شروع دوباره آسان‌تر می‌کند.

مقایسه انواع پچ پنل فیبر نوری

راهنمای انتخاب سریع: کدام ODF را باید انتخاب کنید؟

عوامل فوق با هم تعامل دارند، بنابراین در اینجا یک نمای فشرده وجود دارد که سناریوهای رایج پروژه را به یک پیش فرض معقول ترسیم می کند. آن را به عنوان یک نقطه شروع در نظر بگیرید و فضای رک و رابط های تجهیزات خود را تنظیم کنید.

نمونه های انتخاب عملی

مثال 1: نقطه توزیع FTTH کوچک

یک نقطه توزیع کنار حاشیه یا زیرزمین را تصور کنید که دسته ای از مشترکین را از یک PON تغذیه می کند. کابل‌های رها کردن و توزیع وارد می‌شوند، فیبرها به پیگتیل‌ها متصل می‌شوند و خطوط مشترک وصله می‌شوند. در اینجا یک پایه ODF دیواری 12 یا 24 هسته‌ای معمولاً کافی است، با آداپتورهای SC/APC برای پایین نگه داشتن تلفات برگشتی برای تغذیه اسپلیتر. محدودیت‌هایی که می‌خورند فیزیکی هستند: فضای محدود دیوار، کابل قطره‌ای که نیاز به کاهش فشار مناسب دارد، و برچسب زدن به اندازه کافی واضح است که تکنسین بعدی بتواند مشترک مناسب را بدون ردیابی هر فیبر پیدا کند. تأیید کنید که جعبه دارای یک سینی اتصال به اندازه شمارش است، و اینکهاسپلیتر PLCتغذیه آن در بودجه فیبر به حساب می آید. برای لیست قطعات گسترده تر در یک ساخت PON، اینراهنمای تهیه اجزای غیرفعال FTTHیک مرجع مفید است

مثال 2: مرکز داده 1U Rack نصب

در ردیف مرکز داده، فضای رک کمیاب است و چگالی پورت قوانین است. این پنل تقریباً همیشه 19 اینچی، 1U در صورت امکان، پر شده استآداپتورهای LC دوبلکسیا MPO/MTP برای کابل کشی تنه-و-کاست. بیشتر پیوندها از قبل خاتمه-می‌شوند، بنابراین اتصال نادر است و تأکید بر روی یک فیلد وصله جلویی تمیز، برچسب‌گذاری دقیق و طرح‌بندی مدولار است که به شما امکان می‌دهد بعداً کاست‌ها را اضافه کنید. یک پانل کشویی 1U جایگاه خود را در اینجا به دست می‌آورد: وقتی یک تکنسین باید دوباره-یک ردیف زنده را وصله کند، کشیدن پانل به جلو باعث می‌شود که پشت آداپتورها کور شود. فقط بر اساس تعداد پورت اندازه نگیرید - بررسی کنید که فضای کافی برای پوشاندن وصله کوردها در مقابل یک پانل کاملاً بارگذاری شده وجود دارد.

مثال 3: اتاق مخابرات با الزامات اتصال

هنگامی که کابل نوری در فضای باز در یک اتاق مخابراتی قرار می گیرد و باید به پیگتیل ها متصل شود، ODF mount rack با سینی های اتصال مناسب ابزار مناسبی است. کابل در هنگام ورود نیاز به تثبیت و رفع فشار، اتصال به زمین برای هر عضو استحکام فلزی در صورت نیاز به طراحی کابل، حفاظت از اتصال، و ذخیره سازی کافی برای شل شدن سیم پیچ بدون خم شدن محکم دارد. ظرفیت در اینجا معمولاً 24، 48 هسته یا بیشتر است، با آداپتورهای SC یا LC برای مطابقت با گیربکس یا رابط OLT، و ورودی عقب یا جانبی متناسب با طرح رک انتخاب شده است. اگر تعداد یا فرکانس نگهداری زیاد باشد، گام برداشتن از 1U به 2U برای خود در اتاق کار هزینه دارد. یک پانل بارگذاری شده - آداپتورها و پیگتیل ها از قبل-در یکجعبه 24 هسته ای با سینی اتصالسبک ساخت - کار میدانی را کوتاه می کند. یک شاسی بدون بار آن را برای انعطاف پذیری معامله می کند.

اشتباهات رایجی که باید از آنها اجتناب کرد

انتخاب فقط بر اساس تعداد فیبر

یک پنل 48 هسته ای به طور خودکار بهتر از یک پنل 24 هسته ای نیست. اگر مسیریابی داخلی تنگ باشد یا دسترسی به سینی‌ها سخت باشد، تعداد بیشتر، نصب سخت‌تری را برای شما به ارمغان می‌آورد. ظرفیت را همراه با ارتفاع قفسه، نوع آداپتور، فضای سینی و مسیریابی وزن کنید.

نادیده گرفتن دسترسی تعمیر و نگهداری

برخی از پانل‌ها جمع و جور به نظر می‌رسند و پس از نصب، سرویس دهی بدی پیدا می‌کنند. اگر فاصله جلو تنگ باشد، یک پانل ثابت هر تغییر آینده را سخت‌تر می‌کند. در جایی که پیوندها اغلب مجدداً پیکربندی می شوند، نوع کشویی معمولاً بیشتر از هزینه آن صرفه جویی می کند.

اختلاط انواع کانکتور بدون برنامه

SC، LC، FC و MPO قابل تعویض نیستند و پولیش های APC و UPC نیز قابل تعویض نیستند. قبل از سفارش، کانکتور و پولیش استفاده شده توسط کابل، پیگتیل، فرستنده گیرنده، OLT، سوئیچ یا چرخ دنده انتقال را تأیید کنید، در غیر این صورت صاحب پنلی خواهید شد که نمی تواند با شبکه جفت شود.

فراموش کردن گسترش آینده

یک پانل کاملاً اشغال شده در روز اول مشکلی است که به تعویق افتاده است، نه اجتناب از آن. درگاه‌های یدکی را رزرو کنید یا زمانی که احتمال رشد شبکه وجود دارد، یک طرح مدولار انتخاب کنید.

مشرف به جهت ورودی کابل

اگر ورودی با سایت - عقب، کنار، بالا یا پایین - مطابقت نداشته باشد، نصب به هم می‌ریزد و به ندرت کشش به جایی می‌رسد که شما به آن نیاز دارید. جهت مخالف قفسه یا طرح دیوار را از جلو تأیید کنید.

قبل از درخواست قیمت به تامین کننده خود چه بگویید

نقل قول دقیق به چند ویژگی بستگی دارد. اینها را ارسال کنید و یک تامین کننده می تواند پنل مناسب را به جای پیش فرض ارزان ترین مدل استاندارد توصیه کند:

• برنامه - FTTH، مرکز داده، اتاق مخابرات، شبکه محلی سازمانی یا کابینت در فضای باز
• نوع نصب - پایه قفسه ای، پایه دیواری یا فضای باز
• اندازه رک - 19-اینچ و 1U، 2U یا ارتفاع سفارشی
• تعداد فیبر - 12، 24، 48، 72، 96، 144 یا موارد دیگر
• نوع آداپتور - SC، LC، FC، ST، MPO/MTP
• لهستانی - UPC یا APC
• نوع فیبر - تک حالته-یا چند حالته
• اتصال - با یا بدون سینی اتصال
• پانل بارگیری یا تخلیه شده
• جهت ورود کابل
• الزامات پیگتیل و پچ کورد
• نیازهای برچسب گذاری و بسته بندی
• توسعه آینده مورد انتظار

چک لیست بازرسی: تأیید پنل هنگام ورود

پس از رسیدن پانل ها، چک دریافتی سریع غم و اندوه را در محل ذخیره می کند. فراتر از شمارش آشکار، جزئیاتی را که تامین کنندگان گهگاه برای رسیدن به قیمت کوتاه می کنند، تأیید کنید:

• تعداد و نوع آداپتور با ترتیب مطابقت دارد و پولیش (APC یا UPC) صحیح است
• در صورت بارگیری، پیگتیل ها اتصال دهنده مناسب، طول و نوع فیبر هستند و تمیز قرار می گیرند
• سینی های اسپلایس به تعداد توافق شده با آستین و ظرفیت شل موجود می باشد
• مشخصات جنس بدنه و تطبیق نهایی - برای واحدهای بیرونی، آب بندی و رتبه IP را بررسی کنید
• گلدسته های کابل، کیت نصب، برچسب ها و بسته لوازم جانبی همه در جعبه هستند
• داده های تست ضرر و زیان درج درج شده در جایی که وعده داده شده بود ارائه می شود

اگر ساخت شامل تجهیزات پایان دهنده در همان قفسه باشد، این راهنما ادامه داردنصب پچ پنل و سوئیچتوالی سایت-را پوشش می دهد.

سوالات متداول

نتیجه گیری

پچ پنل فیبر نوری مناسب بسیار بیشتر از تعداد فیبر مطابقت دارد. این با محیط نصب، اتصال دهنده و جلا دهنده شبکه شما از قبل استفاده می کند، روش اتصال، ورودی کابل، فضای مسیریابی، نحوه نگهداری و اتاقی که برای رشد از آن خارج می شود، مطابقت دارد. یک سایت کوچک FTTH توسط یک پایه دیواری فشرده ODF به خوبی ارائه می شود. یک مرکز داده به سمت پانل رک-ال سی یا MPO با چگالی بالا متمایل است. اتاق مخابراتی که کابل فضای باز را می گیرد معمولاً یک رک ODF با سینی ها و مدیریت کابل مناسب می خواهد.

قبل از سفارش، محیط و پارامترهای کلیدی را تعریف کنید، آنها را با تامین کننده خود به اشتراک بگذارید و هنگام ورود، پانل را با آنها بررسی کنید. این رشته چیزی است که پنلی را تولید می‌کند که نصب آن آسان‌تر، نگهداری آسان‌تر و برای طول عمر شبکه قابل اعتماد است.
