نحوه اتصال پیگتیل های فیبر در یک پچ پنل: رویه، معیارهای عبور و محدودیت های پذیرش

بیشتر چیزی که به میز برنامه های کاربردی ما می رسد مشکل اتصال نیست. این یک مشکل خرید یا برنامه‌ریزی است که تنها زمانی قابل مشاهده است که خدمه با کابلی که از قبل باز شده بود در کنار اسپلایسر ایستاده بودند. سه بررسی ده دقیقه طول می کشد و تقریباً همه آنها را حذف می کند.

سه حالت خرابی بیشتر شکایات و عودت‌هایی را که رسیدگی می‌کنیم، تشکیل می‌دهند، و هر سه قبل از اینکه کسی کابلی را باز کند، تصمیم‌گیری می‌شود: یک پانل که به‌عنوان شاسی پایان مستقیم وقتی طراحی سینی‌های اتصال را فرض می‌کرد، یک مجموعه پیگتیل چند حالته که به جای تنه یک حالته سفارش داده شده است، زیرا سفارش به رنگ کت قابل چاپ 9 میلی‌متر و نه به جای 0 پایه ژاکت ارجاع می‌شود. پایه های 2.0 میلی متری بر اساس قیمت تا زمانی که سینی دیگر بدون نیشگون گرفتن بسته نشود. هیچ یک از این سه با اسپلایسر بهتر قابل تعمیر نیستند.

انتخاب پنل مخصوصاً یک تصمیم خرید است که هفته‌ها قبل از باز کردن کابل گرفته می‌شود، به همین دلیل استانتخاب یک پچ پانل آماده-یا ODFمتعلق به داخل پلان اسپلایس است. سازگاری حالت همان نوع تصمیم است:تفاوت بین ساخت تک-و چند حالته پیگتیلدر مرحله سفارش تنظیم شده است، نه در سینی.

مورد خاتمه pigtail یک استدلال تولیدی است، نه یک استدلال راحتی. هندسه صفحه انتهایی-به معنای شعاع انحنا، افست راس و ارتفاع فیبر، بر روی تجهیزات صیقل دهنده تنظیم شده است که ده ها رابط را در یک زمان تحت فشار کنترل شده و توالی فیلم اجرا می کنند.

آنچه که می توانیم دقیقا بیان کنیم، مشخصات و فرآیند پشت آن است. هر مونتاژ پایان یافته در خط ما قبل از بسته‌بندی،-بازرسی چهره، اندازه‌گیری تلفات درج، اندازه‌گیری تلفات برگشتی، تداوم، تأیید قطبیت و تأیید رنگ{2}}پایان را می‌گذراند. محدودیت‌های مشخصات حالت تکی کمتر یا مساوی 0.2 دسی بل تلفات درج و بیشتر یا مساوی 50 دسی بل تلفات برگشتی برای UPC، کمتر یا مساوی 0.3 دسی بل و بزرگتر یا مساوی 60 دسی بل برای APC هستند. اینها سقف‌هایی هستند که در مشخصات محصول نوشته شده‌اند تا میانگین میدانی ادعا شده. توزیع اندازه‌گیری‌شده متعلق به رکورد دسته‌ای است که همراه با سفارش ارسال می‌شود، و ما در صورت درخواست، گزارش دسته‌ای ناشناس را با طول موج آزمایش و نوع ابزار ارسال می‌کنیم، زیرا ارزش توزیعی که می‌توانید بررسی کنید بیشتر از تعداد نقل‌شده در پاراگراف وبلاگ است.

یک رابط{0}}صیقل‌شده فیلد می‌تواند به آن اعداد برسد. کاری که نمی تواند انجام دهد این است که به طور پیوسته، یک اتصال به کانکتور، روی پشت بام در ماه ژوئیه با یک پاک کننده دستی و بدون تداخل سنج به آنها برسد. این یکنواختی دلیل اصلی این است که یک پیگتیل فیبر انتهایی کارخانه‌ای-که به تنه متصل می‌شود، مستقیماً به تنه ختم می‌شود. پس زمینه رویچه چیزی از فیبر پیگتیل در ساخت‌های FTTH، ODF و مرکز داده استفاده می‌شودسمت جزء را می پوشاند. این مقاله در مورد رویه باقی می ماند.

هنگامی که شایستگی اولیه ایجاد شد، شرایط مصرفی به منبع تکرارشونده رانش در نتایج اتصال تبدیل می شود. سیگنال قابل مشاهده یک مفصل بد نیست. این یک روند است: تلفات تخمینی به طور پیوسته از نیمه دوم یک سینی بالا می رود، یا گزارش شده است که زاویه شکاف در سه اتصال متوالی کاهش می یابد. وقتی هر کدام را دیدید، توقف کنید و موقعیت تیغه و تعداد قوس را بررسی کنید قبل از اینکه چیزی در مورد تکنیک خود تغییر دهید.

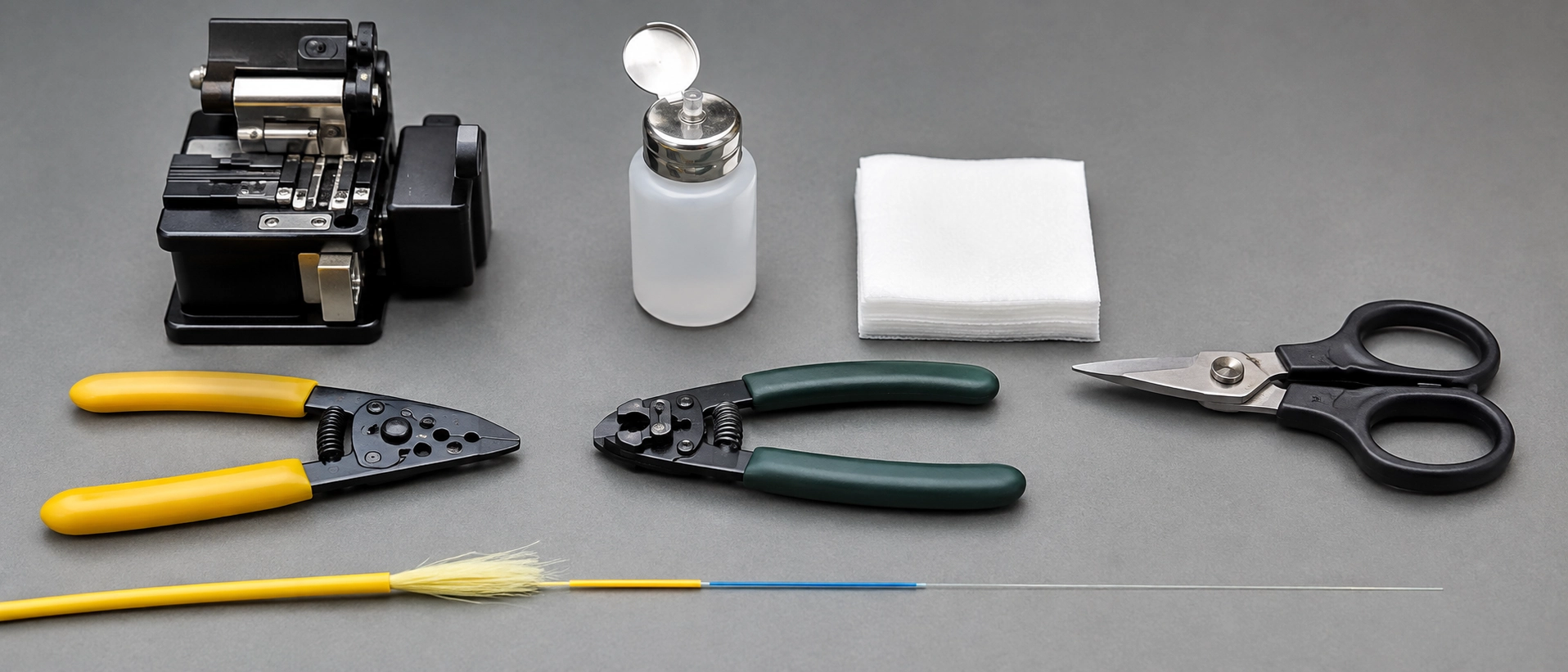

جدول زیر آنچه را که نیمکت نیاز دارد فهرست می کند و مفیدتر از آن، زمانی که هر مورد دیگر قابل اعتماد نیست، با قدرتی که هر چهره واقعاً بر آن استوار است.

یک جزئیات ارزش دارد به صراحت بیان شود زیرا وقتی خدمه اشتباه می کنند یک ساعت هزینه دارد: گرما-آستین انقباض روی فیبر می رودقبل ازفیبر به داخل اسپلایسر می رود. هیچ بهبودی از یادآوری پس از آن وجود ندارد.

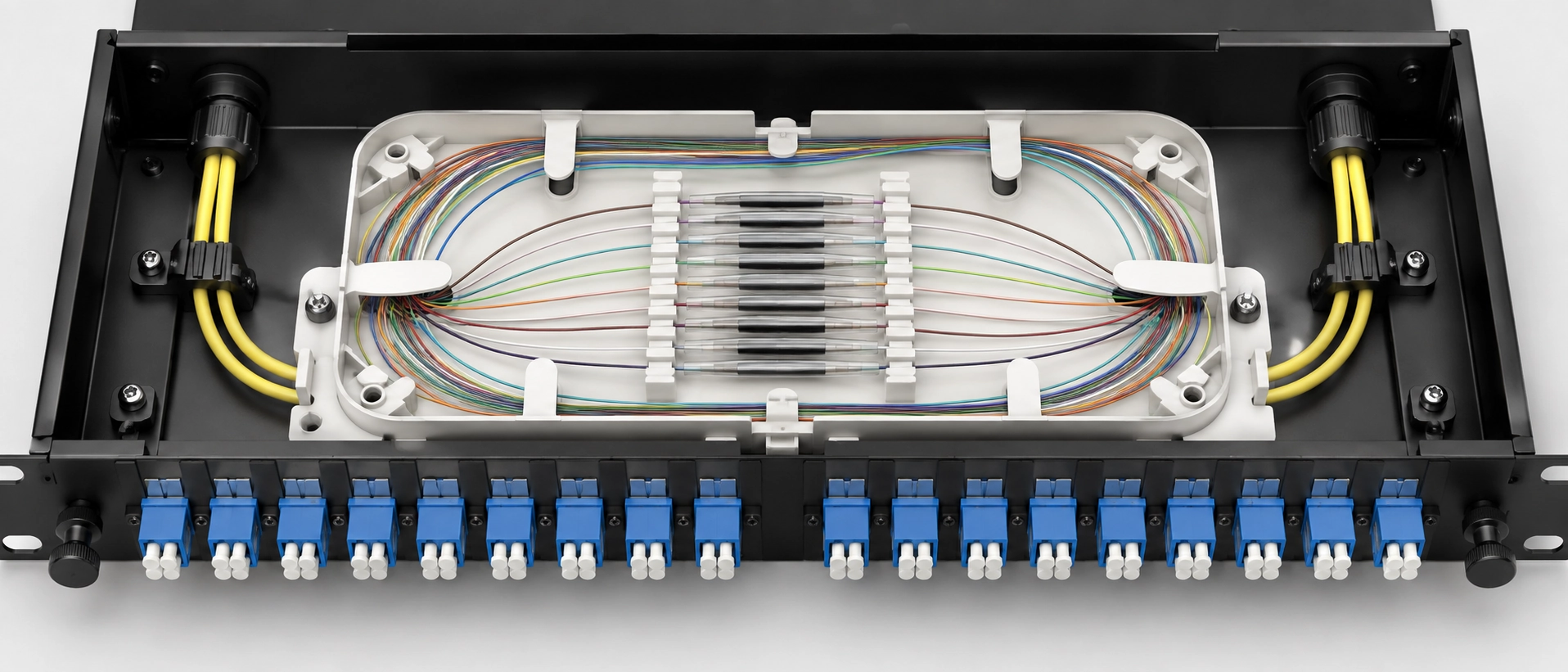

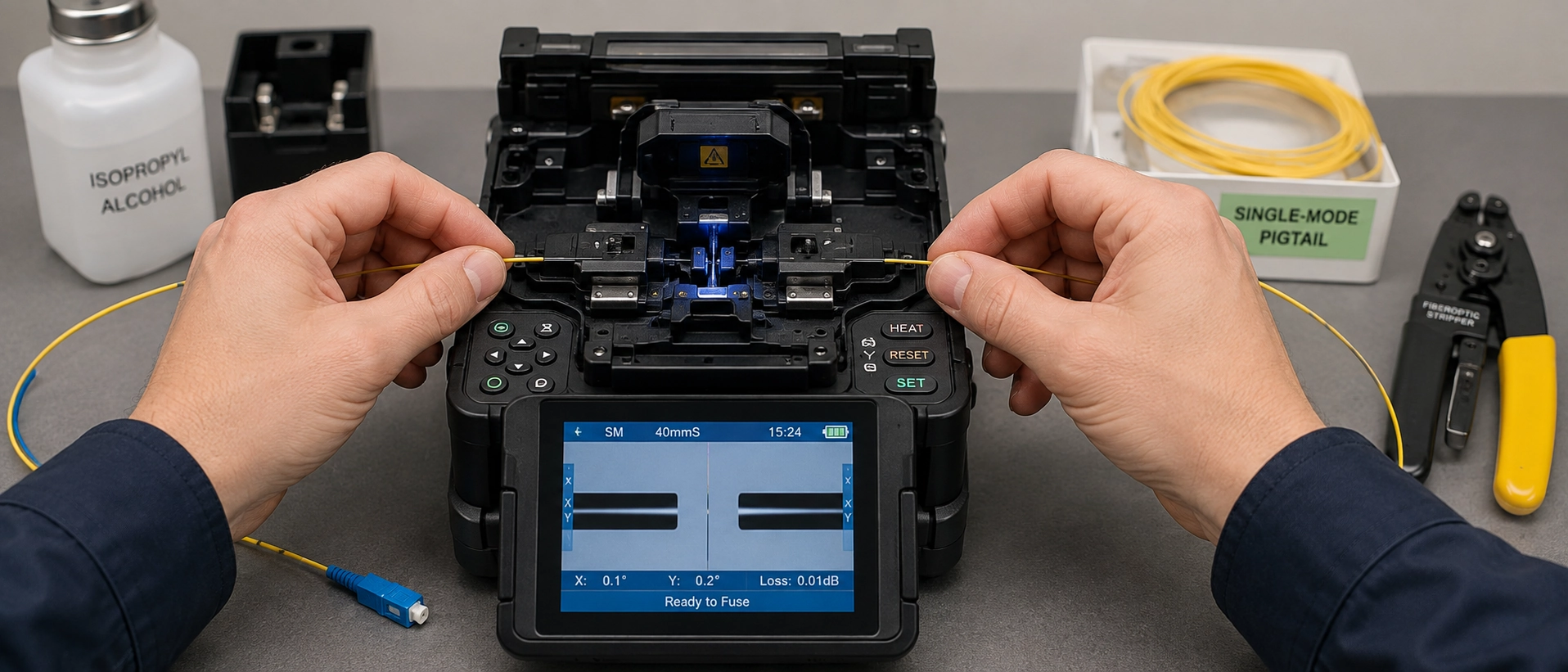

این ترتیب کاری است که در حین آزمایش‌های مشتری و صلاحیت نمونه‌ها در آزمایشگاه برنامه‌های کاربردی خودمان، روی 12-فیبر و 24{10}}تنه لوله شل فیبر در محفظه‌های سینی 1U و 2U با محافظ 40 میلی‌متری و 60 میلی‌متر، ترکیب-پیگتیل‌های فیبر استفاده می‌شود. هر مرحله دارای یک معیار عبور و یک شروع مجدد است، زیرا یک دنباله بدون نقاط قضاوت فقط یک توصیف است. همین دستور در مورد رویه اتصال پیگتیل تک حالته برای جعبه های ترمینال FTTH، که در آن فقط تعداد سینی و تعداد فیبر تغییر می کند، اعمال می شود.

یک خط، برآمدگی یا حباب قابل مشاهده به معنای دوباره-شکاف، نه دوباره-گرم شدن است.

دو نکته قضاوتی در داخل آن دنباله شایسته تاکید است. تخمین اسپلایسر در مرحله 8 تخمینی است که توسط تجزیه و تحلیل تصویر تولید می شود، نه اندازه گیری. برای تصمیم گیری در مورد انجام مجدد مفصل در محل بسیار عالی است و مدرکی برای پذیرش نیست. و مرحله 10 عمداً مرتب شده است تا برچسب‌گذاری مقدم بر آزمایش باشد، زیرا گزارش‌های آزمایشی که نمی‌توان آنها را در یک پورت ردیابی کرد، دوباره-به صورت پنهان کار می‌کنند.

توالی رنگ فیبر Pigtail و گرفتن قطبیت مناسب برای اولین بار

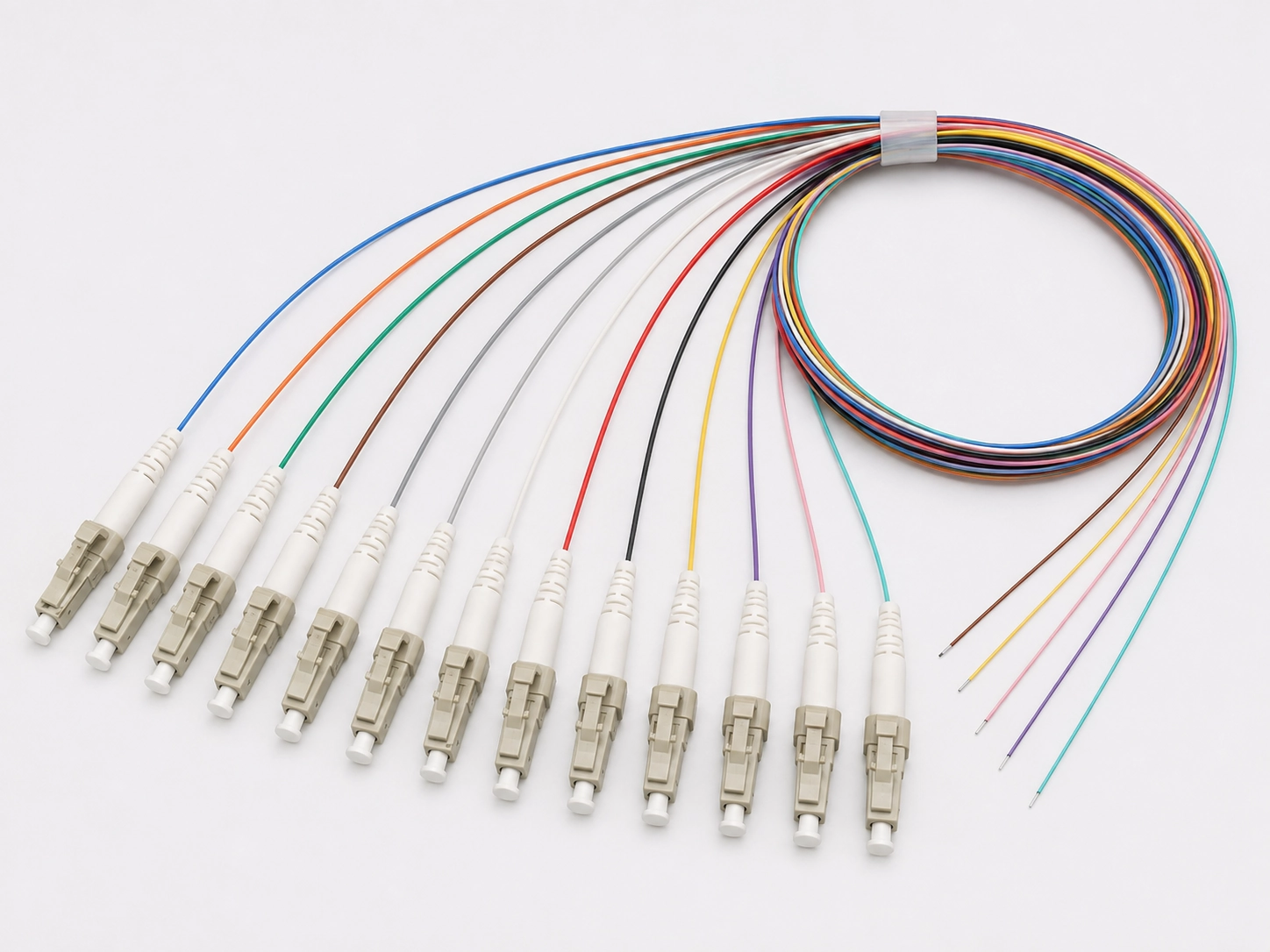

شناسایی رنگ ارزان‌ترین مکانیسم پیشگیری از خطا{0}}در این روش است و فقط زمانی کار می‌کند که مجموعه پیگتیل از همان قرارداد تنه پیروی کند. توالی دوازده موقعیت مشخص شده در ANSI/TIA-598-D آبی، نارنجی، سبز، قهوه ای، تخته سنگ، سفید، قرمز، سیاه، زرد، بنفش، رز، آبی، با کابل های بالای دوازده فیبر که توالی را در هر لوله بافر تکرار می کنند و علامت ردیاب را اضافه می کنند، اجرا می شود.



هر کسی که در مورد نحوه نصب یک پیگتیل 12 فیبر در یک پچ پنل کار می کند، باید مجموعه رنگ را به عنوان یک آیتم مشخصات تلقی کند تا یک راحتی میدانی. دو احتیاط اعمال می شود. کنوانسیون‌های IEC و TIA در هر موقعیتی با هم موافق نیستند، بنابراین ساختاری که کابل یک قرارداد را با دم‌های قراردادی دیگر مخلوط می‌کند، به جای اینکه در طول آزمایش کشف شود، به نقشه‌برداری قبل از اتصال یادداشت می‌شود. و قراردادی که می رسد همانی است که سفارش خرید نامگذاری شده است. عرضه می کنیمست های پیگتیل 12 رنگبه هر یک از دنباله ها، به این معنی که تصمیم در RFQ گرفته می شود، نه در سینی.

هنگامی که پیگتیل‌های فیبر را به هم متصل می‌کنید، از 0.1 دسی بل در هر مفصل به عنوان هدف کار استفاده کنید، و انتظار داشته باشید که یک اسپلایسر مدرن-همتراز هسته روی شیشه‌های تک حالت- تمیز به خوبی در زیر آن فرود آید. با این حال، پذیرش قرارداد از مشخصات پروژه و نسخه ای که نام می برد پیروی می کند، نه این پاراگراف. سه آستانه در گردش هستند، آنها از اسنادی با اختیارات بسیار متفاوت می آیند، و پرونده پروژه تصمیم می گیرد که کدام یک اعمال شود.

قانون عملی که به شرح زیر است: مشخصات پروژه از هر رقم عمومی در این جدول، از جمله ما، بالاتر است. در جایی که این دو با هم تضاد داشته باشند، مشخصات پیروز می شود و بحث تمام می شود.

اختلاف بین 0.3 دسی بل و 0.05 دسی بل جایی است که اختلافات مربوط به پذیرش وجود دارد و دلیل آن هم حسابی است. یک پیوند PON که دارای نسبت تقسیم بالا است، پس از از دست دادن اسپلیتر، جفت‌های اتصال و تضعیف مسیر، حاشیه کمی باقی می‌ماند، بنابراین هر فرود مشترک در 0.15 دسی‌بل به جای 0.05 دسی‌بل، بودجه‌ای را خرج می‌کند که گره آینده به آن نیاز دارد. در یک مسیر LAN تجاری 90 متری، همان مفصل بی ربط است.

یک قطعه حساب دیگر که با دقت بیان شده است. در بدترین حالت-بودجه محاسبه شده با حداکثر مقادیر مجاز استاندارد، جفت کانکتور جفت شده در 0.75 دسی بل بیش از دوبرابر مصرفی که یک اتصال در 0.3 دسی بل انجام می دهد، مصرف می کند، بنابراین رابط اتصال، نه اتصال فیوژن، مورد خط بزرگتر است. اجزای واقعی معمولاً به مراتب بهتر از هر یک از سقف‌ها عمل می‌کنند، دقیقاً به همین دلیل است که انتهای رابط هر پیگتیل فیبری که ما ارسال می‌کنیم به جای فرض، اندازه‌گیری می‌شود.

هنگامی که اتصالات فیبر پیگتیل را تأیید می کنید، دو سطح آزمایش وجود دارد و قابل تعویض نیستند. ردیف 1 گواهی از دست دادن درج با مجموعه تست تلفات نوری است و این چیزی است که پیوند را تأیید می کند. Tier 2 مشخصه OTDR است و تشخیصی است. ردی که هر اتصال زیر 0.05 دسی بل را نشان می دهد، شواهد مفیدی است و جایگزین نتایج ردیف 1 نمی شود.

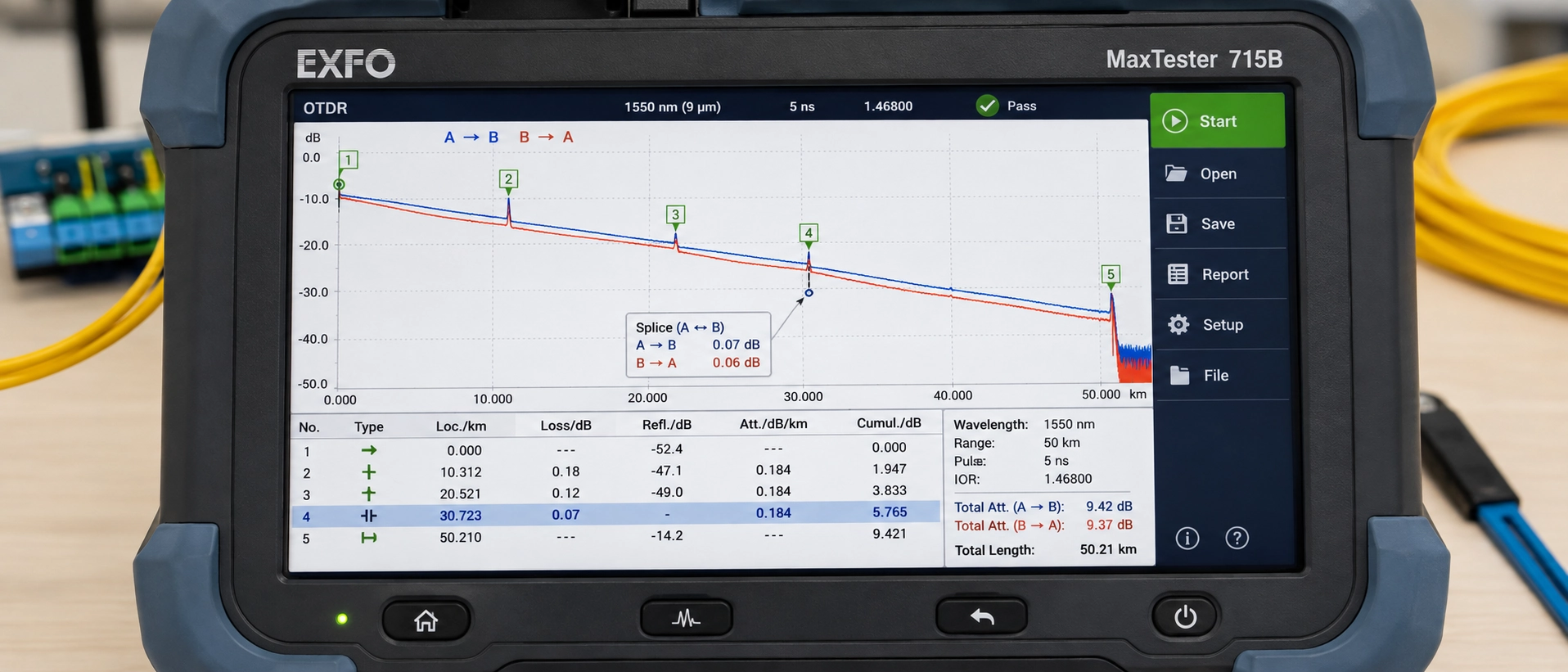

قانون دوم تعداد خدمه بیشتری نسبت به قانون اول می گیرد. اتلاف اتصال OTDR باید از هر دو جهت اندازه گیری شود و میانگین آن محاسبه شود. این روش اندازه گیری است که رویه بر اساس آن ساخته شده است، و نتایج یک جهت- روی پیوندی حاوی فیبر غیرمشابه صرفاً نادقیق نیستند، بلکه در جهت قابل پیش بینی اشتباه هستند (Corning). که ما را به خواندنی می رساند که باعث می شود تکنسین های خوب مفاصل خوب را دوباره انجام دهند.

یک OTDR از دست دادن اسپلایس را روی یک مفصل فیبر پیگتیل اندازه گیری نمی کند. این پراکندگی پس از هر دو طرف یک رویداد را اندازه گیری می کند و ضرر را از مرحله استنباط می کند. هنگامی که دو فیبر دارای قطر میدان حالت متفاوتی باشند، ضرایب پراکندگی پس از آن‌ها متفاوت است و مرحله استنباط‌شده توسط آن تفاوت آلوده می‌شود.

با اندازه‌گیری از سمت{0}MFD بزرگ‌تر به سمت کوچک‌تر، این ابزار یک افزایش ظاهری را گزارش می‌کند، یعنی قدرتی که وجود ندارد. از جهت دیگر اندازه گیری، زیان متورم را گزارش می کند. میانگین گرفتن دو جهت، مصنوع را حذف می کند و شکل واقعی را باقی می گذارد.

مقایسه سطح دسته‌بندی-شاهد کافی برای تفاوت فیلد حالت نیست، و اینجاست که اکثر توضیحات فیلد اشتباه می‌کنند. ITU{2}}T به یک MFD اسمی و یک تلورانس نیاز دارد که در 1310 نانومتر در محدوده مجاز اعلام شود، و محدوده مجاز برای دسته‌های غیرحساس تک-حالت استاندارد و خم-همپوشانی دارند (ITU-T G.652). همپوشانی نظری نیست: SMF-28 Ultra Corning 9.2 ± 0.4 میکرومتر در 1310 نانومتر را اعلام می کند در حالی که به طور کامل با G.652.D مطابقت دارد.وفراتر از نیاز خمیدگی G.657.A1، بنابراین "فیبر G.657" به خودی خود چیزی در مورد فیلد حالتی که در حال اتصال به آن هستید به شما نمی گوید. سایر طرح‌های خم-بی‌حساس، به‌ویژه در دسته‌های B، پایین‌تر می‌نشینند.

بنابراین قاعده کاری این نیست که "هر زمان که G.657 با G.652 ملاقات کرد، انتظار یک افزایش دهنده را داشته باشید". این عبارت است: MFD اسمی اعلام شده را در هر دو برگه داده، کابل تنه و پیگتیل بخوانید و زمانی که این دو مقدار اعلام شده به طور معناداری متفاوت هستند، انتظار عدم تقارن جهت را داشته باشید. نام دسته ها شما را گمراه می کند، برگه های داده نه. به همین دلیل است که ما درجه فیبر، G.652D، G.657A1 یا G.657A2 را بر روی مشخصات پیگتیل چاپ می کنیم، و چرا درخواست از یک تامین کننده برای MFD اعلام شده یک سوال منطقی است تا یک سوال ساده.

هنگامی که موقعیت های سینی، به جای از دست دادن نوری یا هزینه واحد، محدودیت اتصال هستند، از اتصال-روی اتصال دهنده ها به جای پیگتیل های فیبر استفاده کنید. اتصال{2}}روی کانکتورها نیازی به غلاف محافظ خارجی یا موقعیت نگهدارنده برای ذخیره آن ندارد (شبکه های فلوک، و در یک محفظه 1U با سینی که قبلاً یک مکمل کامل از اتصالات را حمل می کند، تعیین کننده است.

مرز تحت چهار شرط به شکل دیگری اجرا می‌شود: فضای پانل کافی است، هزینه هر پایان در حجم آن مهم است، رابط رابط ممکن است نیاز داشته باشد بعداً در طول عمر کارخانه تغییر کند، یا می‌خواهید انتهای رابط یک مقاله آزمایش شده در کارخانه باشد- با ارقام تلفات مستند به جای یک مزرعه-.

سه موقعیت استقرار باعث می‌شود که فیبر پیگتیل در برابر اتصال-در تصمیم اتصال در بتن پچ پانل قرار گیرد. در کابینت FTTH یا جعبه ترمینال، زمانی که جعبه با یک سینی یکپارچه حمل می‌شود، پیگتیل‌ها مسیر ترجیحی هستند، تعداد نگهدارنده تعداد فیبر را با حداقل یک موقعیت یدکی پوشش می‌دهد، طول آستینی که خریداری می‌کنید در واقع در آن نگهدارنده قرار می‌گیرد، و طراحی نیاز به یک کانکتور انتهایی کارخانه-در درگاه دارد. یکی از آنها را تغییر دهید و دوباره{4}}مقایسه را اجرا کنید. در یک ODF حامل در ورودی مرکز داده، کارخانه ورودی به طور معمول به پانل‌های بارگذاری شده با دم‌های انتهایی{6} کارخانه متصل می‌شود و معماری فرض می‌کند سینی‌ها وجود دارند، بنابراین هرکسی که بپرسد چگونه می‌توان پیگتیل‌های فیبر را در یک ODF به هم متصل کرد، در داخل طرحی کار می‌کند که قبلاً به این سؤال پاسخ داده است. در یک IDF سازمانی فشرده که در آن یک پانل 1U برای 48 فیبر مشخص شده است، محاسبات اغلب بسته نمی‌شود و انتخاب واقعی بین یک محفظه عمیق‌تر و اتصال{10}}روی کانکتورها است. این مبادله-همان مورد قبلی استمقایسه پچ پنل با ODFدر مرحله طراحی

اینکه آیا محاسبات در مورد خاص شما بسته می شود به سه متغیر بستگی دارد که هیچ مقاله کلی نمی تواند ارائه دهد: ظرفیت نگهدارنده سینی شما، طول آستین محافظی که استفاده می کنید و مسیر مسیریابی از نگهدارنده به آداپتور. مدل پانل، تعداد سینی و شمارش فیبر را برای ما ارسال کنید، و ما ارقام شلی و طول را با آن سه کار می کنیم و یک طول پیگتیل و دنباله فیبر توصیه شده برای آن محفظه را به همراه کاربرگ اندازه گیری که برای رسیدن به آنجا استفاده کردیم، برمی گردانیم.

هشت خط مشخصات نحوه رفتار یک پیگتیل فیبر روی نیمکت را مشخص می‌کند و هر کدام از آنها بعداً به عنوان سرعت یا کار مجدد در سینی نشان داده می‌شوند.

دو خط اسناد به یک سفارش خرید تعلق دارند: سوابق آزمایشی به ازای هر-گروه یا هر-واحد که از دست دادن درج و ضرر بازگشت را پوشش می‌دهد، و گواهی انطباق. هر دوی آنها به جای استثناء، از طرف ما تحویل استاندارد هستند، این چیزی است که وقتی نتایج OTDR خود مشتری در حال بررسی است، مکالمه پذیرش را کوتاه می کند.

اگر می‌خواهید قبل از تعهد به تامین‌کننده ببینید آن مستندات واقعاً چگونه به نظر می‌رسند، از ما درخواست کنیدپیگتیل فیبر نوری سفارشیبرگه مشخصات همراه با یک نمونه گزارش تست IL و RL از یک دسته قابل مقایسه. این یک راه سریعتر برای قضاوت سازنده نسبت به هر ادعای برگه داده، از جمله موارد موجود در این مقاله است.
