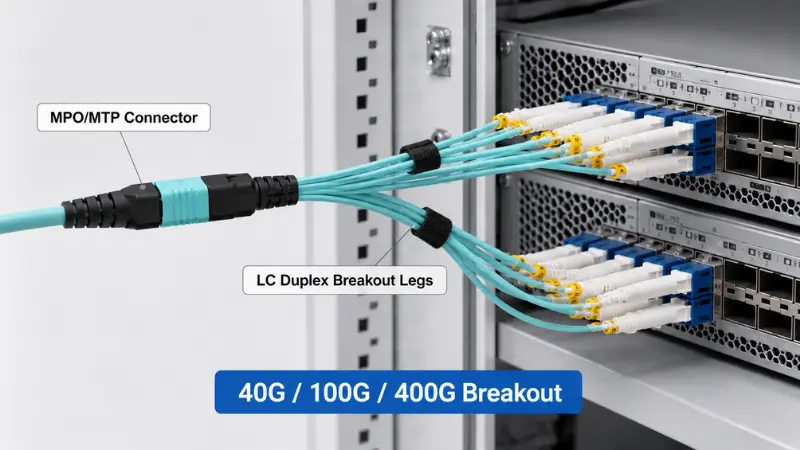

یک کابل شکسته MPO به یک کانکتور چند فیبری با چگالی بالا اجازه میدهد به چندین کانکتور مجزا، اغلب LC دوبلکس، خارج شود، بنابراین یک پیوند ستون فقرات موازی میتواند فرستندههای گیرنده، پورتهای پانل یا تجهیزات دوبلکس را تغذیه کند. این یکی از متداولترین راهها برای اتصال یک پورت موازی 40G، 100G یا 400G به دستگاههای کمسرعت-یا قرار دادن یک MPO بر روی سختافزار دوبلکس در همان رک است.
قسمت سخت آن تعریف نیست. تعداد فیبر، قطبیت، جنسیت، حالت فیبر، و نقشه شکست با بقیه کانال مطابقت دارد. اگر قطبیت یا پین اشتباه باشد، یک کابل میتواند به خوبی جفت شود و باز هم نوری از خود عبور ندهد. این راهنما به عنوان یک مرجع انتخاب و سفارش نوشته شده است: انواع آن، نحوه خواندن قطبیت و جنسیت، تنظیمات مربوط به کدام فرستنده گیرنده و دقیقاً چه چیزی را باید قبل از سفارش تأیید کنید.
کابل Breakout MPO چیست؟

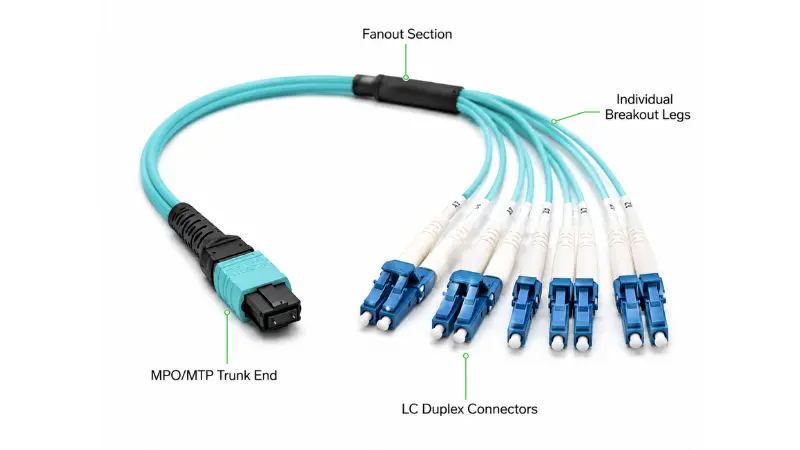

کابل خروجی MPO که به آن MPO fanout یا مهار MTP/MPO نیز گفته میشود، مجموعهای است که در کارخانه-با یک دستگاه خاتمه یافته است.کانکتور MPOدر انتهای تنه و چندین اتصال جداگانه در انتهای- فن دار. انتهای MPO 8، 12، 16 یا 24 فیبر را در یک فرول حمل می کند. انتهای شکست آن الیاف را به پایههای جداگانه تقسیم میکند، معمولاً جفتهای دوبلکس LC، اگرچه نسخههای SC و FC برای تجهیزات قدیمی یا تخصصی وجود دارند.
مثال کلاسیک یک کابل شکست MPO به LC است: یک کانکتور MPO که بسته به تعداد فیبر به چهار، شش یا دوازده جفت دوبلکس LC ختم می شود. این همان چیزی است که به طور فیزیکی یک پورت موازی را به پیوندهای دوبلکس منفرد تبدیل می کند.
کابل Breakout MPO چگونه کار می کند؟

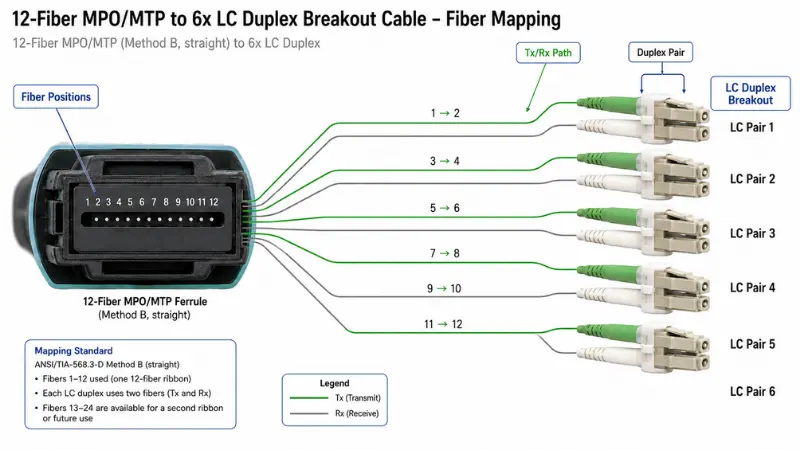

مونتاژ هر موقعیت فیبر را در داخل فرول چند فیبر-به یک پایه خاص در سمت شکست ترسیم می کند. نقشه برداری توسط تعداد فیبر و قطبیت کنترل می شود، و باید با اپتیک در هر دو انتهای کانال مطابقت داشته باشد.
سمت صندوق عقب MPO/MTP
این تراکم-بالا است. در شکست مرکز داده، 8-کانکتور فیبر و 12 فیبر رایج ترین هستند، با فیبر 16 و 24 فیبر برای خطوط نوری بالاتر و وصله های بسیار متراکم استفاده می شود. شما هر دو "MPO" و "MTP" را در دیتاشیت خواهید دید. MPO رابط عمومی تعریف شده در استIEC 61754-7 توسط Conec ایالات متحده و سایر تولید کنندگان، در حالی که MTP نسخه ثبت شده-نسخه تجاری-کارایی بالا در US Conec از همان کانکتور است که با فرولهای شناور و تلورانسهای راهنمای{2} محکمتر برای تلفات کمتر ساخته شده است. آنها کاملاً قابل تطبیق هستند، بنابراین سؤال عملی نشان نیست بلکه جنسیت، قطبیت و درجه ای است که شما مشخص می کنید. اگر اصطلاحات همچنان شما را به چالش می کشد، تجزیه ما از آنتفاوت های واقعی بین MPO و MTPآن را به زبان ساده پوشش می دهد.
طرف شکست (فان اوت).
LC دوبلکس بر انتهای شکست غالب است زیرا LC رابط استاندارد دوطرفه در اکثر سوئیچها، سرورها و فرستندهها است. تعداد فیبر تعیین می کند که چند پا دوبلکس داشته باشید:

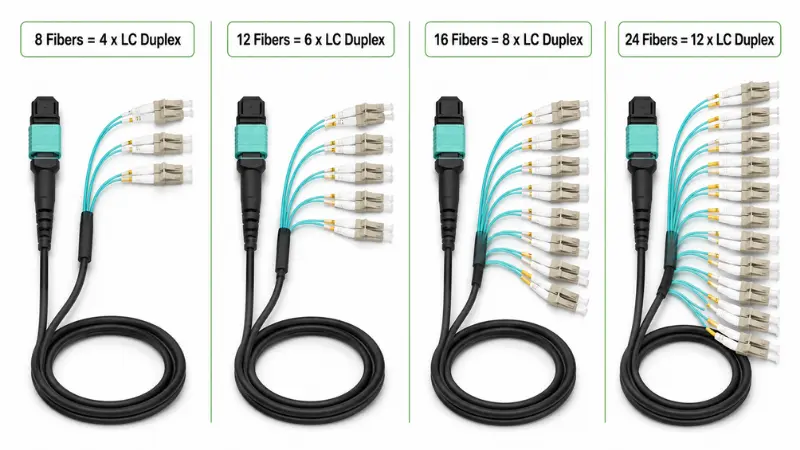

| تعداد فیبر MPO | شکست معمولی | جایی که مناسب است |
|---|---|---|
| 8 الیاف | 4 x LC دوبلکس | 4 لینک دوبلکس، استفاده کامل از فیبر (بدون فیبرهای بیکار) |
| 12 الیاف | 6 x LC دوبلکس یا 4 جفت فعال با 4 فیبر بیکار در برخی از پیوندهای SR4 | کابل کشی ساختاری و شکست 40G/100G SR4 |
| 16 الیاف | 8 x LC دوبلکس | 8{2}}نوری لاین مانند 400G-SR8 |
| 24 الیاف | 12 x LC دوبلکس | فیلدهای وصله{0}}چگالی بالا (نیاز به برچسب زدن واضح دارد) |
مسیر قطبیت Tx/Rx
هر لینک دوبلکس باید از یک طرف ارسال کند و از طرف دیگر دریافت کند. در یک سیستم موازی، کابل شکست، تنه، آداپتورها، و سیمهای وصله هر کدام به آن مسیر کمک میکنند. یک عنصر را به عقب ببرید و کانکتورها همچنان در جای خود قرار می گیرند، اما مسیر نوری شکسته می شود. به همین دلیل است که نوع A، نوع B، و نوع C هرگز قابل تعویض نیستند، و چرا قطبیت یک تصمیم در سطح کانال است نه یک انتخاب برای هر- کابل. در زیر این مورد را گسترش می دهیم.
انواع کابل های برک اوت MPO
"کابل شکست MPO" یک خانواده است، نه یک بخش. دو کابل که به نظر یکسان هستند می توانند کاملاً متفاوت عمل کنند. راه عملی برای مشخص کردن یکی این است که از این محورها عبور کنید:
- بر اساس تعداد فیبر:8، 12، 16 یا 24 فیبر. این اولین تصمیم است و مستقیماً از تعداد پیوندهای دوبلکسی که نیاز دارید ناشی می شود.
- توسط کانکتور شکست:LC دوبلکس استاندارد است. SC و FC در مخابرات قدیمی و ابزار دقیق ظاهر می شوند.
- با حالت فیبر:چند حالته (OM3، OM4، OM5) برای دسترسی کوتاه، یا حالت تک-(OS2) برای مسافت های طولانی تر. ببینیدحالت تک -در مقابل فیبر چند حالتهاگر مطمئن نیستید که پیوند برای کدام مورد تماس دارد.
- بر اساس قطبیت:نوع A، نوع B یا نوع C، مطابق با کانال.
- بر اساس جنسیت MPO:سنجاق (مرد) یا بدون سنجاق (مونث).
- توسط پولیش کانکتور:UPC یا APC. یک حالت-MPO تقریباً همیشه APC است. چند حالته معمولاً رایانه شخصی تخت است.
- بر اساس ژاکت و ساخت:PVC، LSZH، رایزر یا پلنوم؛ یک -فنآوت تکی در مقابل پاهای تک کتی. استاندارد یا زرهی
- بر اساس درجه ضرر:کانکتورهای استاندارد-ضایع یا کم
از دیدگاه تامین کننده: مشخصات را از صفحه داده فرستنده گیرنده و پانلی که در آن قرار می گیرد شروع کنید، نه از کاتالوگ کابل. تقریباً هر سفارش اشتباهی که میبینیم از انتخاب شماره قطعه اول و معکوس کردن{1}}کانال به آن ناشی میشود.

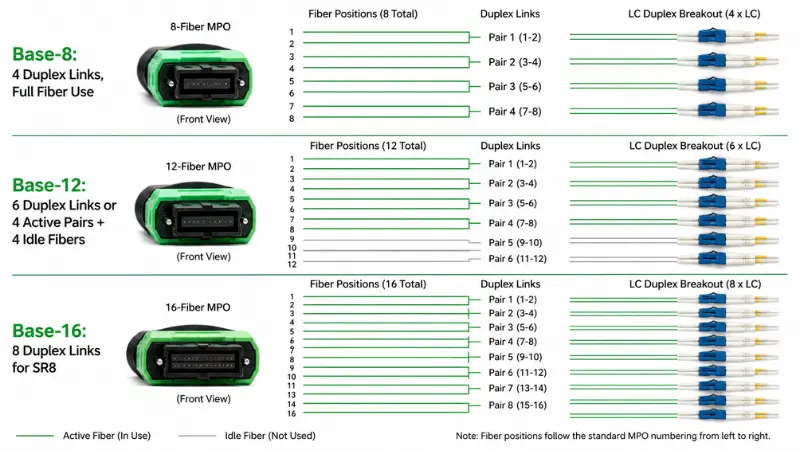

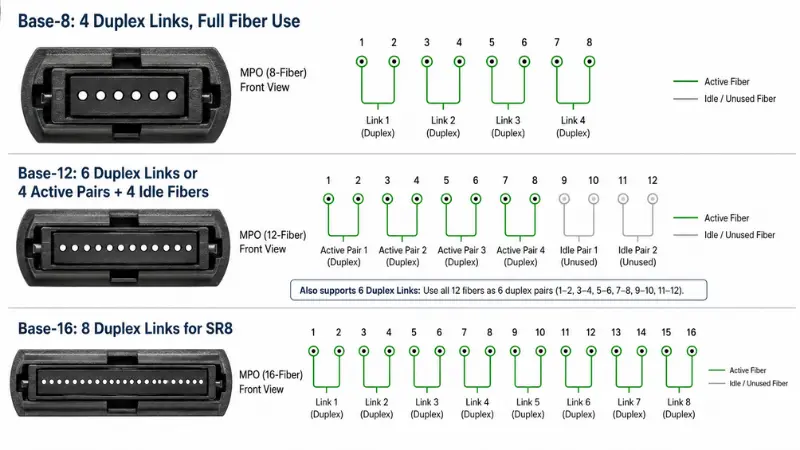

Base-8 vs Base-12 vs Base-16
این دومین-سوال سطحی است که تعداد فیبر به تنهایی پاسخی به آن نمیدهد، و این همان جایی است که بسیاری از "اصلاح-آینده" اشتباه میکنند. عدد "پایه" افزایش فیبری است که کابل کشی در اطراف آن ساخته شده است.
| سیستم | استفاده از فیبر برای نوری موازی | بهترین مطابقت با |
|---|---|---|
| پایگاه-8 | استفاده 100٪ برای اپتیک 4 خط (8 فیبر=4 دوبلکس) | خروجی 40G-SR4، 100G-SR4، 400G-DR4 بدون فیبرهای بیکار |
| پایه-12 | برای SR4 بیش از یک MPO 12 فیبر، تنها 8 فیبر از 12 فیبر ترافیک را حمل می کند | نصب قدیمی و ترانک دوبلکس 12 فیبر بومی (6 x LC) |
| پایگاه-16 | استفاده 100٪ برای اپتیک 8 خط (16 فیبر=8 دوبلکس) | 400G-SR8 و مسیر مهاجرت به سمت 800G |
نکته ای که اغلب فراموش می شود: یک MPO فیبر 12- که برای کانال 40G یا 100G SR4 استفاده می شود، چهار فیبر را تیره می کند. این یک نقص نیست، اما به این معنی است که بریکآوت Base-8 معمولاً انتخاب تمیزتر و مقرون به صرفهتر برای بریکآوت چهار لاین است، در حالی که Base-12 زمانی منطقی است که صندوق عقب واقعاً شش پیوند دوبلکس را حمل کند. نرخ اترنت و تعداد خطوط پشت همه اینها توسط این تعریف می شودگروه کاری IEEE 802.3(اپتیک موازی 40G/100G در 802.3ba، 200G/400G در 802.3bs).
قطبیت نوع A در مقابل نوع B در مقابل نوع C
قطبیت تنها شایع ترین دلیلی است که پیوند MPO تازه نصب شده کار نمی کند. سه روش کلاسیک در نحوه سیم کشی تنه و اینکه کدام پچ کورد مسیر را کامل می کند متفاوت است.
| روش | نوع تنه | آداپتور آرایه | پچ کوردهای دوبلکس | یادداشت ها |
|---|---|---|---|---|
| روش الف | نوع A، مستقیم- | کلید-بالا به کلید-پایین | A-به-B در یک طرف، A-به-A در طرف دیگر | منعطف است، اما به دو نوع سیم{0}}پچ نیاز دارد |
| روش B | نوع B، معکوس | کلید-تا کلید-بالا | A-تا-B در هر دو انتها | تک وصله-نوع بند ناف؛ به طور گسترده برای اپتیک موازی استفاده می شود |
| روش ج | نوع C، جفت-تنه چرخانده شده | کلید-بالا به کلید-پایین | A-تا-B در هر دو انتها | تلنگرهایی که در داخل صندوق حمل می شوند. مشترک برای دوبلکس قدیمی |
نحوه انتخاب، در عمل: یک روش را برای کل نصب انتخاب کنید و آن را از انتها به انتها ثابت نگه دارید. برای-شکست نوری موازی، روش B رایجترین روش است زیرا از یک وصله-نوع سیم استفاده میکند و از انتقال تصادفی-برای-جفت شدن جلوگیری میکند. رااستاندارد ANSI/TIA-568.3-Eروشهای A، B و C را رسمی میکند و از زمان بازبینی آن در سال 2022، دو روش «جهانی» (U1 و U2) اضافه میکند که به شما امکان میدهد از همان ماژولها و سیمها در هر دو انتهای یک تنه Type-B استفاده کنید. اگر طرح شما حول کاست ها ساخته شده است، به جای ترکیب کردن طرح ها، از طرح قطبی که سیستم کاست مشخص می کند، پیروی کنید. برای پیشزمینه محل اتصال آرایه در مقابل دوبلکس، به راهنمای ما مراجعه کنیدLC در مقابل MTP/MPO در کابل کشی با چگالی بالا-.

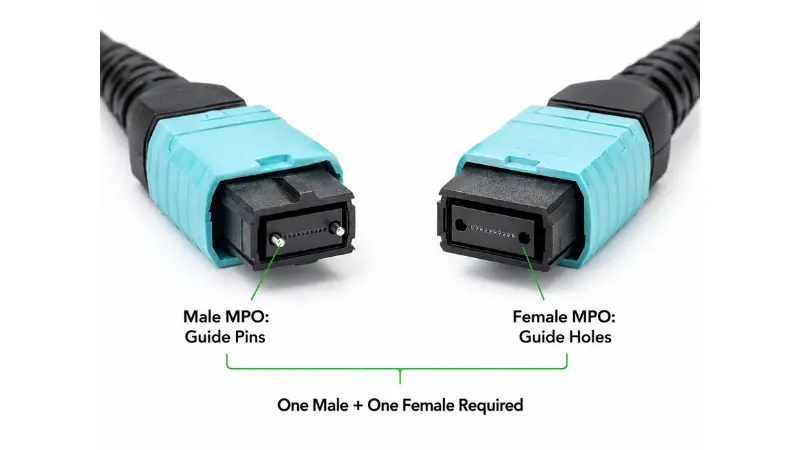

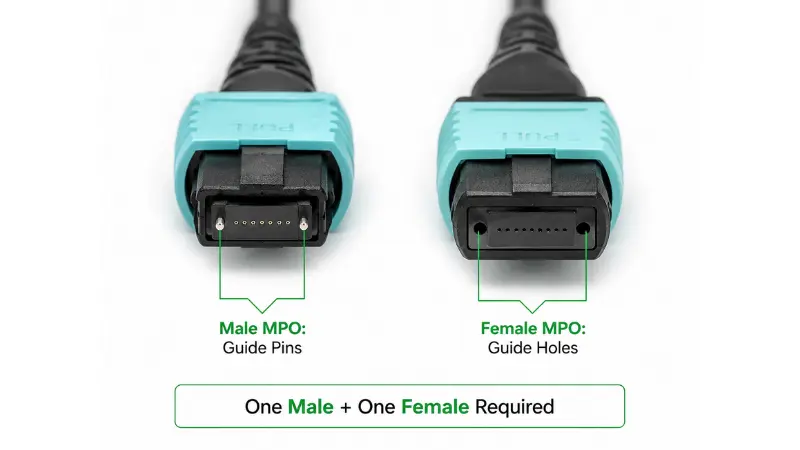

MPO مرد در مقابل زن: چگونه انتخاب کنیم؟
جنسیت MPO در مورد پین های راهنما در فرول است. یک اتصال دهنده (نر) دارای دو پین فلزی است. یک کانکتور بدون پین (ماده) دارای سوراخ های مطابق است. قاعده مطلق است: هر جفت جفت شده باید یکی پین شده و یکی بدون سنجاق باشد. دو کانکتور پین شده از نظر فیزیکی در تضاد هستند و می توانند پین ها را خرد کنند یا فرول را تراشه کنند. دو کانکتور بدون پین چیزی برای تراز کردن آنها ندارند و به درستی قرار نمی گیرند.
در یک استقرار شکست معمولی، درگاههای{0} فرستنده گیرنده نوری موازی معمولاً باز میشوند، بنابراین پایه MPO که به فرستنده گیرنده وصل میشود معمولاً پین میشود. از طرف دیگر، جنسیت به آداپتور، کاست یا تنه ای که با آن جفت می شود بستگی دارد. همیشه جنسیت درگاه فرستنده گیرنده را در برگه داده آن تأیید کنید و جنسیت ارائه شده توسط خود را بررسی کنیدآداپتورهای MPO/MTPقبل از اینکه جنسیت کابل را درست کنید این یک پارامتر هم از پیوندهای مرده و هم از آسیب فیزیکی جلوگیری می کند.

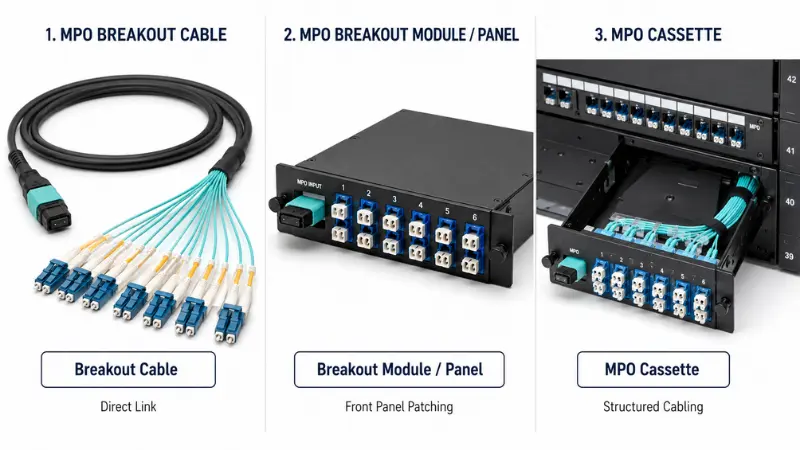

کابل برک آوت MPO در مقابل ماژول در مقابل کاست
این سه به هم مرتبط هستند اما مشکلات مختلفی را حل می کنند. انتخاب به این بستگی دارد که پیوند باید چقدر ساختار یافته و قابل نگهداری باشد.
| گزینه | آنچه هست | بهترین برای | مزیت اصلی |
|---|---|---|---|
| کابل شکست | یک فن MPO/MTP مستقیماً به پایههای LC، SC، یا FC | همان-لینکهای تجهیزات قفسه، استقرار سریع | ساده،{0}}صرفه جویی در فضا، کمترین نقاط اتصال |
| ماژول / پانل برک آوت | ماژولی که ورودی MPO را دریافت می کند و پورت های LC/SC را در جلو ارائه می دهد | پیوندهای بین{0}}راک و فیلدهای وصله سازمان یافته | وصله{0}پنل جلویی، برچسبگذاری، نگهداری آسانتر |
| کاست MPO | یک کاست مدولار در داخل یک پچ پنل که ترانک های MPO را به دوبلکس تبدیل می کند | کابل کشی ساختار یافته و مقیاس پذیر | حرکت ها، اضافه ها و تغییرات را پاک کنید |
زمانی که مسیر کوتاه است و ارتباط مستقیم است، از یک بادگیر شل استفاده کنید. هنگامی که یک پیوند از قفسه ها عبور کرد یا تغییرات مکرر را مشاهده کرد، یککاست MPOیا پنل معمولاً هزینه خود را در عیب یابی و برچسب گذاری آسان تر می پردازد.
برنامه های کاربردی رایج
40G تا 4x10G Breakout
یک پورت 40G QSFP+ SR4 چهار خط 10G را روی هشت فیبر حمل می کند. وقتی سوئیچ و اپتیک از حالت شکست پشتیبانی میکنند، یک مجموعه MPO-به-LC آن را به چهار پیوند دوبلکس 10G-SR مستقل تقسیم میکند. این یکی از رایجترین دلایلی است که مردم کابلهای شکسته را میخرند.
100G تا 4x25G Breakout
یک پورت 100G QSFP28 SR4 به همین روش کار می کند و به چهار پیوند 25G در هشت فیبر تقسیم می شود. انتخاب حالت و درجه مناسب در اینجا مهم است زیرا بودجه هر-خط محدودتر است. راهپیمایی ما درنحوه انتخاب کابل 100Gوارد معامله-می شود.
400G: جایی که Breakout اعمال می شود و نمی شود
400G جایی است که فرض "MPO breakout for all" با شکست مواجه می شود. کاملاً به رابط فرستنده گیرنده بستگی دارد:
- 400G-DR4از 8 فیبر حالت تک - (چهار خط 100G) استفاده می کند و به طور تمیز به 4 x 100G از طریق Base-8 MPO تقسیم می شود.
- 400G-SR8از 16 فیبر چند حالته (هشت خط 50G) روی Base-16 MPO استفاده می کند و می تواند به 8×50G یا 2×200G برسد.
- 400G-FR4 و LR4اینترفیسهای تک حالته دوطرفه- هستند که از مالتیپلکس کردن طول موج روی یک جفت LC استفاده میکنند. آنها از الیاف موازی استفاده نمی کنند، بنابراین کابل شکست MPO اصلا اعمال نمی شود.
بنابراین قبل از انتخاب هر شکست 400G، ابتدا مشخصات ماژول نوری را بخوانید. فاکتور فرم (QSFP-DD، OSFP) نقشه فیبر را به شما نمی گوید. نوع رابط انجام می دهد.
این کابل ها کجا ظاهر می شوند؟
خانههای معمولی برای مجموعههای شکست MPO عبارتند از-پارچه برگ، سوئیچ-به-پیوندهای سرور، شبکههای ذخیرهسازی، فیلدهای اتصال متقابل-، اتاقهای مخابرات، ستون فقرات دانشگاه، و پانلهای وصله متراکم.
نمونه های پیکربندی رایج
اینها پیکربندی هایی هستند که اکثر پروژه ها در واقع سفارش می دهند، با محصولاتی که با هر یک مطابقت دارند:
| پیکربندی | استفاده متداول | یادداشت ها |
|---|---|---|
| 8 فیبر MTP تا 4x LC دوبلکس | شکست 40G / 100G SR4 | پایه-8، استفاده کامل از فیبر، بدون رشته های بیکار |
| 12 فیبر MPO تا 6x LC دوبلکس | کابل کشی ساختاری و تنه دوبلکس | برای پیوندهای SR4، 4 فیبر از 12 فیبر ممکن است تاریک بمانند |
| مهار 24 فیبر MTP به FC/APC | وصله تک حالته-چگالی بالا- | پولیش APC و طرح برچسب شفاف پا را تأیید کنید |
چه زمانی از کابل برک آوت MPO استفاده نکنیم؟
هنگامی که:
- پیوند بین قفسهها یا اتاقها اجرا میشود و حرکات منظم، اضافهها و تغییرات را مشاهده میکند. کاست یا پانل صندوق عقب تمیزتر و راحت تر نگهداری می شود.
- برای کارکنان عملیات نیاز به وصله{0}}پنل جلویی و برچسب گذاری بادوام دارید.
- درگاه از حالت شکست پشتیبانی نمیکند، یا رابط از نوع دوبلکس مانند 400G-FR4 است که فیبرهای موازی برای شکستن ندارد.
- این طرح حالت تک-و چند حالته را در یک کانال ترکیب میکند، که مجاز نیست.
- بودجه برق در حال حاضر محدود است و یک مجموعه اضافی از جفت کانکتورها به حاشیه میخورند.
مشخصات کلیدی برای تایید قبل از سفارش
بیشتر خرابی های میدانی به اشتباه بودن یکی از این موارد بازمی گردد. هر کدام را در مقابل کانال تأیید کنید، نه کابل به تنهایی.
- تعداد فیبرآن را از تعداد پیوندهای دوطرفه ای که نیاز دارید استخراج کنید: چهار پیوند به یک فیبر 8-، شش به یک فیبر 12، دوازده تا یک فیبر 24. در برابر تراکم خرید بیش از حد "فقط در مورد" مقاومت کنید.
- قطبیت.نوع A، B یا C را در کل مسیر قفل کنید: فرستنده گیرنده، ترانک، کاست، و سیم های پچ.
- نوع و جنسیت رابط.MPO یا MTP؛ هر انتها را سنجاق یا باز کرد. جهت گیری کلیدی؛ LC/SC/FC در سمت شکست؛ UPC یا APC.
- حالت فیبر.اپتیک را مطابقت دهید. OM3/OM4 برای دسترسی کوتاه چند حالته، OS2 حالت تک-برای فاصله. اگر در حال وزن کردن نمرات هستید، یادداشت های ما در موردچند حالته OM1 تا OM5محدودیت های دسترسی را مشخص کنید
- کاپشن و ساخت و ساز.PVC، LSZH، رایزر یا پلنوم متناسب با محیط، به اضافه قطر، شعاع خم شدن و اینکه آیا پاها به ژاکت یا زره فردی نیاز دارند یا خیر.
- طول شکست و برچسب زدن.طول -به-اتصال باید متناسب با قفسه باشد. خیلی کوتاه مسیر را به هم می زند، خیلی طولانی آن را به هم می زند. هر پا باید به نقشه بندر شما برچسب زده شود.
- گزارش از دست دادن درج و آزمایش.برای پیوندهای-سرعت بالا، اتصالات-کم{1} از بودجه محافظت می کنند. توضیح دهنده ما دراز دست دادن درج در پچ کوردهای فیبرنشان می دهد که چرا وقتی چندین جفت کانکتور روی هم قرار می گیرند، چند دهم دسی بل اهمیت دارد.
چک لیست RFQ برای کابل های شکست سفارشی MPO
وقتی درخواستی برای نقل قول ارسال میکنید، شامل این فهرست در جلو، اکثر موارد پشت سر هم-و- حذف میشود و از کار مجدد جلوگیری میکند:
برای سفارشات پروژه، از تامین کننده بخواهید که هر پایه را مطابق با چیدمان قفسه شما برچسب بزند و قبل از تولید، سنجاق و قطبیت را با یک نمودار سیم کشی تایید کند. شما می توانیدجزئیات لینک خود را برای ما ارسال کنیدو ما یک پیکربندی را در برابر این چک لیست برمی گردانیم.
گزارش تست باید شامل چه مواردی باشد؟
یک گزارش تست کارخانه معنادار برای یک مونتاژ شکست باید حداقل شامل موارد زیر باشد:
- از دست دادن درج در هر کانکتور یا فیبر، در برابر درجه ای که سفارش دادید
- ضرر برگشتی، مخصوصاً برای مجموعههای APC و حالت تک-
- تأیید قطبیت یا نقشه سیمی که مسیر Tx/Rx را اثبات می کند
- پایان{0}}نتایج بازرسی چهره (معیارهای پذیرش IEC 61300-3-35 مرجع رایج هستند)
- نوع فیبر، نوع اتصال دهنده و پولیش
- طول مونتاژ و شماره سریال برای ردیابی
چک لیست انتخاب 5 مرحله ای
- مرحله 1 - پیوند را تعریف کنید.40G به 4x10G، 100G به 4x25G، شکست پانل، تغییر-به-سرور، یا اتصال متقابل-؟ تعداد پیوندهای دوبلکس را یادداشت کنید.
- مرحله 2 - رابط تجهیزات را بخوانید.از صفحه داده تأیید کنید که پورت از حالت شکست و نقشه فیبری که رابط استفاده می کند پشتیبانی می کند.
- مرحله 3 - تعداد فیبر و پایه را تنظیم کنید.Base-8/12/16 را با تعداد خطوط مطابقت دهید تا فیبرها را رشته نکنید یا اضافه پرداخت نکنید.
- مرحله 4 - قطبیت و جنسیت را اصلاح کنید.روش را برای کل کانال و جنسیت پین شده/پین نشده برای هر انتهای انتخاب کنید.
- مرحله 5 - جزئیات فیزیکی را نهایی کنید.حالت فیبر، پولیش، ژاکت، طول کل و شکست، برچسب زدن، و گزارش تست.
اشتباهات رایجی که باید از آنها اجتناب کرد؟
- همه کابل های شکست را یکسان می کنیم.ظاهر مشابه، قطبیت، تعداد، سنجاق و نقشه برداری متفاوت را پنهان می کند. هر بار مشخصات قطعه را بخوانید.
- ترک قطبیت تا روز نصب.تعمیر بعداً می تواند به معنای تعویض سیم، آداپتور یا کل کابل باشد. قبل از سفارش آن را طراحی کنید.
- جفت گیری UPC با APC.این دو هندسه انتهایی-صورت متفاوتی دارند و هرگز نباید به هم متصل شوند. یادداشت ما درPC، UPC، و APC-چهره های انتهاییتوضیح می دهد که چرا اختلاط آنها پیوند را تخریب یا آسیب می رساند.
- عدم تطابق حالت فیبر.حالت تک-و چند حالته قابل تعویض نیستند. کابل را با اپتیک و فاصله مطابقت دهید.
- حذف تمیز کردن و بازرسییک فرول MPO آلوده چندین کانال را به طور همزمان خراب می کند. درست دنبال کنتمیز کردن و بازرسی اتصالات فیبرقبل از هر جفت گیری، مخصوصاً در{0}}پیوندهای پرسرعت.
سوالات متداول
تفاوت بین MPO و MTP چیست؟
MPO استاندارد کانکتور چند{0}}فیبری عمومی است. MTP نسخه با علامت تجاری ایالات متحده،-نسخه دقیق کانکتور MPO است. آنها قابل تطبیق نیستند، بنابراین به جای نگرانی در مورد نام، جنسیت، قطبیت و درجه را تأیید کنید.
کابل شکست MPO به LC چیست؟
این یک مجموعه با یک کانکتور MPO/MTP در انتهای صندوق و چندین کانکتور LC در سمت دیگر است که برای تقسیم یک کانال موازی به پیوندهای دوبلکس منفرد مانند 4 x 10G یا 4 x 25G استفاده می شود.
تفاوت بین کابل بریک اوت و کابل تنه MPO چیست؟
کابل تنه دارای کانکتورهای MPO/MTP در دو انتها است و برای انتقال به دوبلکس از طریق کاست یا ماژول طراحی شده است. کابل شکست مستقیماً بدون نیاز به پانل به کانکتورهای جداگانه تبدیل می شود.
کابل شکست نوع B MPO چیست؟
نوع B به قطبیت معکوس (کلید{0}}تا کلید-بالا) اشاره دارد. این به طور گسترده برای اپتیک موازی استفاده میشود، زیرا اجازه میدهد یک وصله-یک نوع کابل تکی داشته باشد و احتمال انتقال-به-خطا را کاهش میدهد.
آیا کابل های بریک اوت MPO به کانکتورهای نر یا ماده نیاز دارند؟
هر جفت جفت شده باید یک سنجاق (نر) و یکی بدون سنجاق (ماده) باشد. جنسیت صحیح کابل به درگاه فرستنده گیرنده و آداپتور یا کاستی که با آن برخورد می کند بستگی دارد، بنابراین قبل از سفارش هر دو را تأیید کنید.
شکست Base-8 در مقابل Bas-12 MPO چیست؟
پایه-8 از هشت-افزایش فیبر استفاده میکند و به طور کامل از فیبرها برای چهار-خط نوری استفاده میکند. پایه{10}}12 از دوازده استفاده میکند و میتواند چهار فیبر را روی پیوند SR4 تیره کند. پایه 8 معمولاً برای شکست چهار خط تمیزتر است. Base-12 مناسب تنه های شش دوبلکس بومی است.
آیا کابل های شکست MPO می توانند از 400G پشتیبانی کنند؟
آنها می توانند بخشی از سیستم های 400G مانند DR4 (8 فیبر) و SR8 (16 فیبر) باشند، اما رابط های دوبلکس مانند FR4 و LR4 از فیبرهای موازی استفاده نمی کنند و نمی توان آنها را شکست. ابتدا مشخصات ماژول نوری را بررسی کنید.
چه اطلاعاتی باید برای یک نقل قول ارائه کنم؟
نرخ داده، نوع فرستنده گیرنده، حالت فیبر، تعداد فیبر و پایه، نوع اتصال و پولیش، جنسیت MPO، روش قطبیت، طول کل و شکست، رتبه بندی ژاکت و گزارش آزمایشی که نیاز دارید.
خوراکی های کلیدی
کابل شکست MPO مستقیم ترین راه برای تبدیل یک پورت موازی به لینک های دوبلکس منفرد است، اما کانکتور قسمت آسان آن است. پیوند در مورد تعداد فیبر، نوع پایه، قطبیت، جنسیت، حالت فیبر و نقشه شکست کار میکند یا از کار میافتد، که همه اینها باید در کل کانال با هم موافق باشند. آنها را بهعنوان طراحی سطح{2} کانال انتخاب کنید، پیکربندی را با رابط فرستنده گیرنده واقعی مطابقت دهید و قبل از تولید، قطبیت، سنجاق کردن و گزارش آزمایش را تأیید کنید. برای پیوندهای بین{4}}راک یا پیوندهایی که اغلب تغییر میکنند، یک نوار کاست یا پانل را در مقابل یک فونت شل بسنجید. با تثبیت سرعت پورت، تعداد فیبر، قطبیت و جنسیت شما، یک تامین کننده می تواند مونتاژ صحیح را به سرعت و با خطر نصب بسیار کمتری تغییر دهد.
