فیبر چند حالته OM3 در مقابل OM4: کدام یک واقعاً با شبکه شما مطابقت دارد؟

OM3 و OM4 هر دو فیبرهای چند حالته لیزری 50/125 میکرومتری هستند. OM4 پهنای باند مودال بالاتر (4700 مگاهرتز·کیلومتر در مقابل 2000 مگاهرتز·کیلومتر) و دسترسی طولانی تری ارائه می دهد. اگر 10GbE شما زیر 300 متر بماند، OM3 خوب کار می کند. برنامه ریزی لینک های 40G یا 100G که بیش از 100 متر امتداد دارند؟ OM4 ارزش حق بیمه متوسط ​​را دارد.

چارچوب تصمیم واقعی

قبل از پرداختن به مشخصات، در اینجا منطقی است که مشتریان را در هنگام پرسیدن "OM3 یا OM4" از طریق آن راهنمایی می کنیم.

• 10GbE، زیر 300 میلیون اجرا می شود، بودجه مهم است:OM3. هیچ تفاوت عملکردی در این سرعت و مسافت وجود ندارد.
• 10GbE، بین 300-550 متر اجرا می شود:OM4. این تنها سطح سرعتی است که در آن دسترسی گسترده OM4 برای 10G اهمیت دارد.
• 40GbE یا 100GbE، زیر 100 متر اجرا می شود:هر دو کار می کند. OM3 باعث صرفه جویی در هزینه می شود. OM4 حاشیه اضافه می کند.
• 40GbE یا 100GbE، 100-150 متر اجرا می شود:OM4. OM3 آن را قابل اعتماد نخواهد کرد.
• هر برنامه چند حالته بیش از 500 متر:مقایسه OM3 و OM4 را متوقف کنید. شما به فیبر یک حالت- نیاز دارید.

این احتمالاً 90 درصد از تصمیمات را پوشش می دهد. بقیه این مقاله توضیح می‌دهد که چرا این برش‌ها وجود دارند و موارد لبه در کجا مشکل می‌شوند.

در واقع چه تفاوتی بین OM3 و OM4 وجود دارد

هر دو فیبر دارای هسته 50 میکرومتری، روکش 125 میکرومتری یکسان، پوشش آبی یکسان (معمولا) و سازگاری کانکتور یکسان هستند. آنها مطابق با استانداردهای ISO 11801 ساخته شده اند و برای لیزرهای VCSEL 850 نانومتری بهینه شده اند. از بیرون، آنها یکسان هستند.

تفاوت در این است: شیب ضریب شکست در طول ساخت چقدر محکم کنترل می شود. تلورانس‌های سخت‌تر OM4 پراکندگی مودال-زمان پخش بین مسیرهای نوری مختلف را که از فیبر عبور می‌کنند، کاهش می‌دهد. پراکندگی کمتر به معنای پهنای باند مودال موثر بالاتر (EMB): 4700 مگاهرتز· کیلومتر برای OM4 در مقابل 2000 مگاهرتز· کیلومتر برای OM3.

این عدد پهنای باند مستقیماً به فاصله پشتیبانی شده با سرعت معین ترجمه می شود. پهنای باند بالاتر قبل از کاهش کیفیت سیگنال، دسترسی طولانی‌تر=دارد.

محدودیت های فاصله بر اساس سرعت: اعدادی که مهم هستند

اینجا جایی است که بیشتر مقالات شلخته می شوند. آنها به شما می گویند "OM3 100 متر در 100G انجام می دهد، OM4 150 متر انجام می دهد" و آن را همانجا رها می کنند. اما اترنت 100 گیگابیتی یک چیز نیست-بلکه استانداردهای چند لایه فیزیکی با نیازهای فیبر متفاوت است.

1 گیگابیت و 10 گیگابیت اترنت

در 1GbE (1000BASE-SX)، هر دو OM3 و OM4 به 1000 متر می‌رسند. تفاوت معناداری وجود ندارد.

در 10GbE (10GBASE-SR)، شکاف باز می شود:

• OM3: 300 متر
• OM4: 400 متر (مشخصات استاندارد)، تا 550 متر با فیبر-با کیفیت بالا و اتصالات تمیز

بیشتر اجراهای 10GbE سازمانی زیر 300 متر هستند، بنابراین OM3 بدون مشکل آنها را مدیریت می کند. منطقه 300-400 متری جایی است که OM4 در واقع با این سرعت حفظ می کند.

اترنت 40 گیگابیت (40 گیگابایت-SR4)

40GbE از اپتیک موازی استفاده می کند: چهار خط 10G که از طریق چهار فیبر در هر جهت منتقل می شوند و به یک فیبر 8 نیاز دارند.اتصال MTP/MPO.

• OM3: 100 متر
• OM4: 150 متر
•

100 گیگابیت اترنت: دو حیوان مختلف

اینجاست که سردرگمی اتفاق می افتد. "مولتی مد 100G" می تواند به معنای دو چیز بسیار متفاوت باشد:

100 گیگابایت-SR4از چهار خط با سرعت 25 گیگابیت بر ثانیه استفاده می‌کند که به 8{3}}کانکتور MPO فیبر (همان رابط فیزیکی 40GBASE-SR4) نیاز دارد. محدودیت فاصله:

• OM3: 70 متر
• OM4: 100 متر

100 گیگابایت-SR10از ده خط با سرعت 10 گیگابیت بر ثانیه استفاده می کند که به یک کانکتور MPO 24 فیبر نیاز دارد. محدودیت فاصله:

• OM3: 100 متر
• OM4: 150 متر

SR4 در استقرارهای فعلی بسیار رایج تر است زیرا از فیبر کمتری استفاده می کند و با فاکتورهای فرم فرستنده گیرنده QSFP28 همسو می شود. SR10 وجود دارد اما پذیرش محدودی دارد. وقتی کسی می‌گوید "100G بیش از حالت چند حالته"، تقریباً همیشه منظور SR4 است - به این معنی که OM3 حداکثر در 70 متر است، نه 100.

دیده‌ایم که مشتریان OM3 را برای پیوندهای 100G با فرض دسترسی 100{6}} متری مشخص کرده‌اند، سپس متوجه شده‌اند که دویدن 85 متری آنها تأیید نمی‌کند. اگر از 100GBASE-SR4 استفاده می کنید، 70 متر را به عنوان سقف OM3 در نظر بگیرید و بر اساس آن برنامه ریزی کنید.

اشتباهی که اغلب می بینیم

مشتریان از OM3 در مقابل OM4 عذاب می‌کشند که مشکل واقعی کاملاً چیز دیگری است.

در تجربه ما، درجه فیبر به ندرت باعث ایجاد مشکل در استقرار می شود. چه چیزی باعث مشکلات می شود:

• عدم تطابق قطبیت MPOروش A، B، یا C؟ قطبیت اشتباه، بدون توجه به نوع فیبر، پیوند را از بین می برد.
• اتصالات کثیفیک ذره گرد و غبار روی فرول MPO باعث تلفات بیشتر از تفاوت بین مشخصات تضعیف OM3 و OM4 می شود.
• اختلاط تصادفی انواع فیبرشخصی یک سیم OM3 را به صندوق عقب OM4 وصل می کند، یا بدتر از آن، فیبر 50 میکرومتری را به زیرساخت قدیمی OM1 62.5 میکرومتری متصل می کند. عدم تطابق هسته (نه درجه) باعث کاهش 3-4 دسی بل می شود.
• عدم تطابق سرعت گیرنده/فیبر.وصل کردن یک فرستنده{1}}فقط 10G به پیوندی که برای اپتیک موازی 40G طراحی شده است، سپس تعجب می کنید که چرا کار نمی کند.

اگر در حال ساختن جدید هستید، یک درجه فیبر را انتخاب کنید و استاندارد کنید. قیمت OM4 کمی بیشتر است اما هر گونه اضطراب فاصله را برای ارتقاء 40G/100G از بین می برد. اگر به زیرساخت OM3 موجود اضافه می‌کنید، از OM3 استفاده کنید، مگر اینکه مطمئن باشید که به دسترسی اضافی{7}}ترکیب نیاز دارید، به هر حال کل مسیر عملکرد OM3 را کاهش می‌دهد.

چه زمانی از چند حالت به طور کامل صرف نظر کنید

در اینجا توصیه‌ای ارائه می‌کنیم که ممکن است برای یک تامین‌کننده فیبر غیرمعمول به نظر برسد: گاهی اوقات پاسخ OM3 یا OM4 نیست. این حالت تک- است.

فیبر چند حالته وجود دارد زیرا پایان دادن به آن ارزان‌تر است و از نظر تاریخی به فرستنده‌های گیرنده ارزان‌تر نیاز دارد. اما این شکاف هزینه باعث کاهش. 10ماژول‌های تک حالته-G SFP+ شده است که اکنون هزینه‌ای جزئی بیشتر از معادل‌های چند حالته دارند. و حالت تک-به شما می دهد:

• فاصله ها بر حسب کیلومتر اندازه گیری می شوند نه متر
• مسیر ارتقاء واضح به 25G، 40G، 100G، 400G بدون محدودیت فاصله
• بدون حالت سردرگمی OM3/OM4/OM5-OS2 تک-حالت فقط کار می‌کند

اگر مسافت-به-ساختمان شما بیش از 300 متر باشد، یا اگر در حال نصب ستون فقرات جدید پردیس هستید که باید 15+ سال دوام بیاورد، حالت تک- اغلب منطقی تر از تلاش برای گسترش چند حالته تا حد خود است. هزینه کمی بالاتر فرستنده گیرنده انعطاف پذیری را برای شما به ارمغان می آورد که حالت چند حالته نمی تواند مطابقت داشته باشد.

گفتنی است، برای اتصالات برگ مرکز داده،-اتصالات ستون فقرات، سرور-برای-تغییر پیوندها، و بیشتر اجراهای درون-ساختمانی، چند حالته مقرون به صرفه و عملی است. فقط آن را در جایی که مناسب نیست مجبور نکنید.

تضعیف: یک نگرانی ثانویه

فیبر OM3 حداکثر میرایی 3.5 دسی بل بر کیلومتر را در 850 نانومتر مشخص می کند. OM4 این میزان را به 3.0 دسی بل در کیلومتر ارتقا می دهد. تفاوت 0.5 دسی بل/کیلومتر معنی دار به نظر می رسد، اما در فواصل چند حالته معمولی (زیر 300 متر)، به کسری از دسی بل-کمتر از تغییراتی که بین جفت شدن کانکتورها خواهید دید، ترجمه می شود.

تضعیف برای محاسبات بودجه پیوند در تاسیسات حاشیه ای اهمیت بیشتری دارد. اگر OM3 را به محدودیت 300{7}}متری آن در 10 گیگابیت با نقاط وصله متعدد نزدیک می‌کنید، هر کسری از دسی‌بل مهم است. اما برای اکثر استقرارهای استاندارد، اختلاف پهنای باند/فاصله بین OM3 و OM4 بیشتر به تصمیم گیری مربوط می شود تا تضعیف.

شناسایی فیبر در تاسیسات موجود

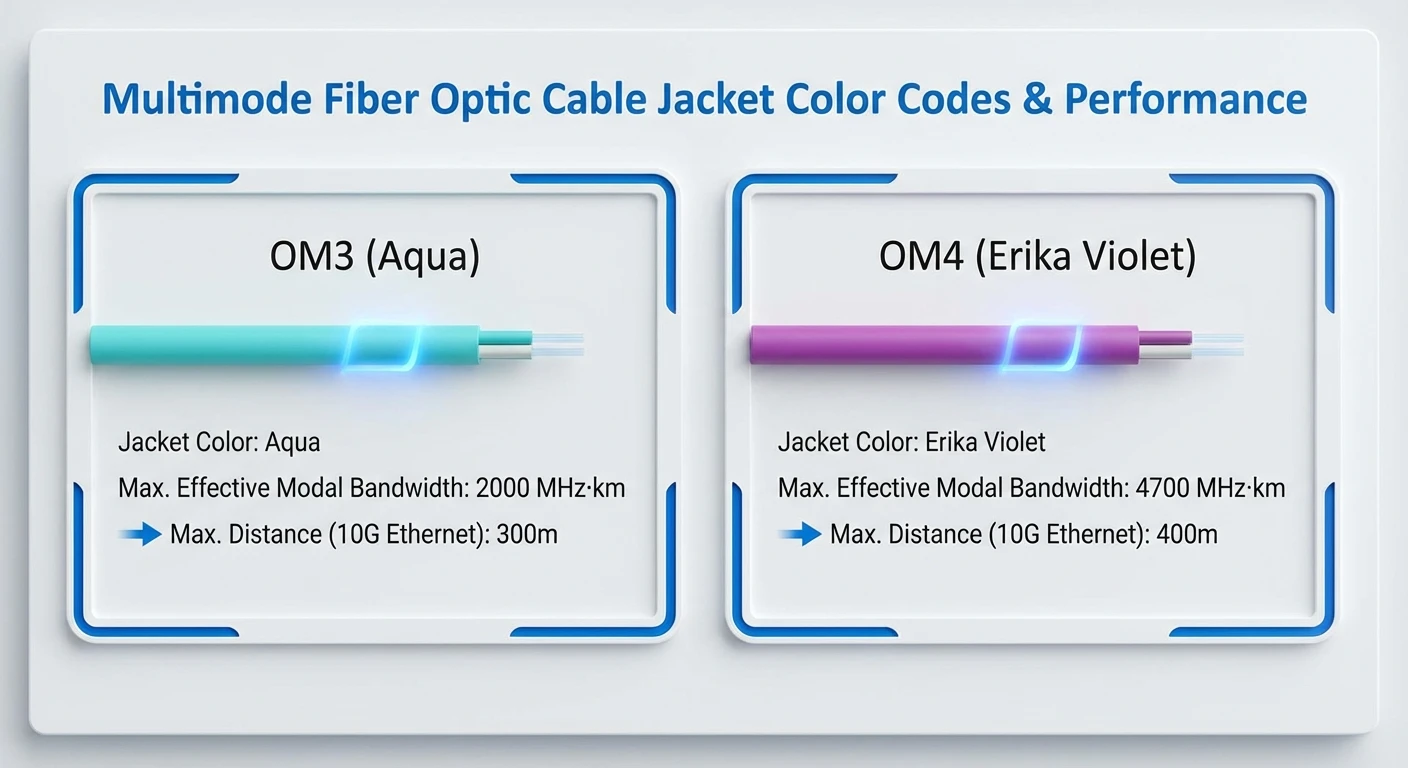

نسخه سریع: OM3 و OM4 هر دو به طور سنتی از ژاکت های آبی استفاده می کنند. برخی از تولیدکنندگان اکنون از "Erika Violet" (یک رنگ بنفش-رنگ سرخابی) به طور خاص برای OM4 استفاده می‌کنند، اما استفاده از آن متناقض است-به‌ویژه در آمریکای شمالی که در آن تعداد زیادی OM4 هنوز در آب ارسال می‌شود.

اگر نیاز به شناسایی کابل بدون برچسب دارید: علامت های چاپ شده روی ژاکت را بررسی کنید (تولید کنندگان نوع فیبر را در فواصل زمانی منظم چاپ می کنند)، یا اسناد را بکشید. رنگ بصری به تنهایی قابل اعتماد نیست مگر اینکه بدانید نصب کننده از قرارداد بنفش پیروی می کند.

در مورد OM5 چطور؟

OM5 (فیبر چند حالته پهن باند) از تقسیم طول موج کوتاه چندگانه در طول 850-953 نانومتر پشتیبانی می‌کند. با اجرای چندین طول موج روی یک جفت فیبر یکسان، پهنای باند مجموع بالاتری را فعال می کند که برای برنامه های 100G و 400G با استفاده از اپتیک SWDM مفید است.

برای اکثر استقرارهای فعلی، OM5 بیش از حد است. این دستگاه با OM3/OM4 در 850 نانومتر استاندارد سازگار است، بنابراین در صورت افزایش پذیرش SWDM، به عنوان یک انتخاب تصحیح کننده آینده کار می‌کند. اما امروز، تصمیم عملی OM3 در مقابل OM4 باقی مانده است. ما OM5 را تحت فشار قرار نمی دهیم مگر اینکه مشتری دارای الزامات SWDM خاصی باشد.

واقعیت هزینه

OM4 نسبت به OM3 حق بیمه قیمتی دارد، اما این شکاف برای پچ‌کوردها و مجموعه‌های کوتاه چشمگیر نیست-گاهی اوقات فقط چند درصد تفاوت. حق بیمه در کابل‌های بلند و تعداد سفارش‌های{4}}بسیار قابل توجه است.

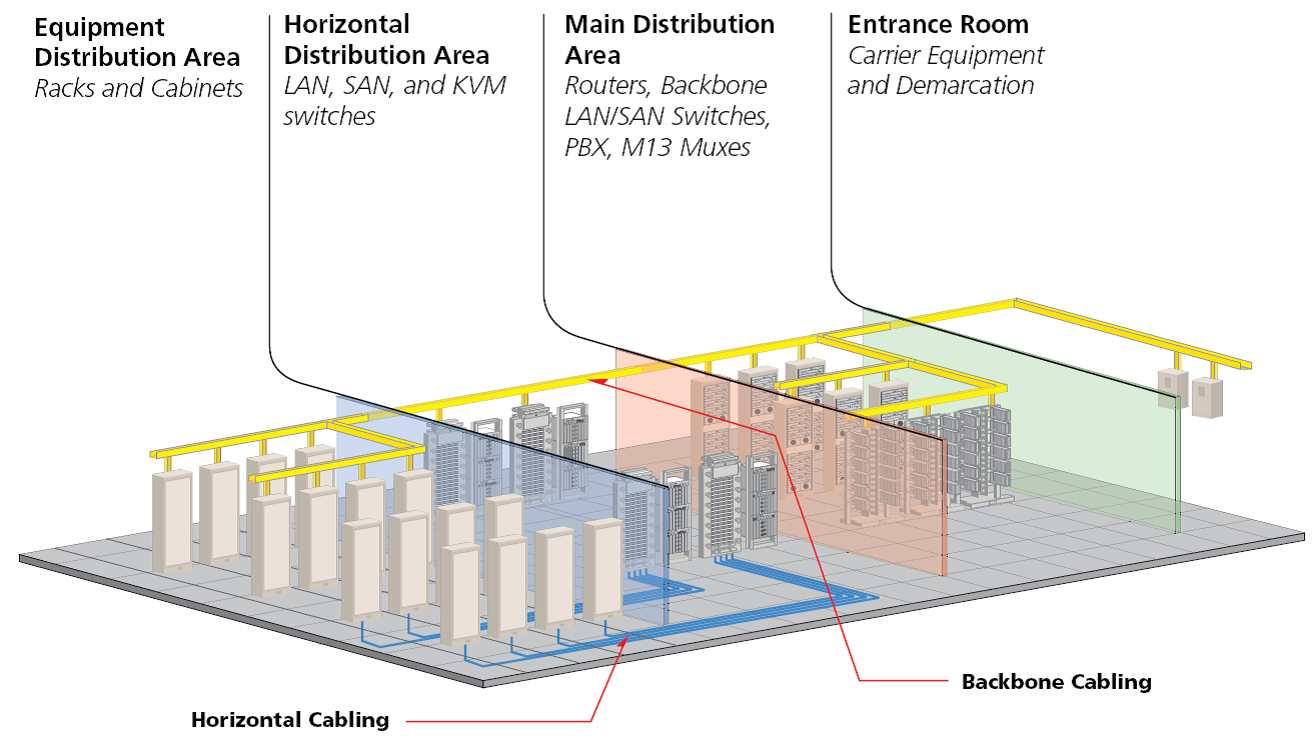

جایی که محاسبه هزینه جالب می شود: اگر دسترسی گسترده OM4 نیاز به یک قاب توزیع میانی را از بین ببرد یا اجازه دهد دو اتاق تجهیزات در یک اتاق ادغام شود، حق بیمه کابل چندین برابر هزینه می کند. برعکس، اگر تمام دویدن های شما به راحتی در محدوده OM3 قرار می گیرند، پرداخت اضافی برای قابلیت استفاده نشده منطقی نیست.

ما معمولاً توصیه می کنیم: ساختمان های مرکز داده جدید روی OM4 استاندارد شوند. زیرساخت OM3 موجود OM3 باقی می ماند مگر اینکه یک پیوند خاص به دسترسی طولانی تری نیاز داشته باشد. پروژه‌های محدود-با بودجه کمتر از 100 میلیون اجرا می‌توانند با خیال راحت OM3 را انتخاب کنند.

سناریوهای پروژه واقعی که ما روی آنها کار کرده ایم

چند مثال از مکالمات واقعی مشتری که نحوه انجام این کار را نشان می دهد:

سناریو 1: ارتقاء شبکه انبار.یک شرکت تدارکات نیاز به اتصال سوئیچ های 10 گیگابایتی جدید در یک مرکز توزیع 180000 فوت مربعی داشت. طولانی ترین دویدن: 140 متر. پیمانکار آنها OM4 را "برای اثبات-آینده" نقل قول کرد. برداشت ما: OM3 10GbE را در 300 متر به راحتی اداره می کند. مگر اینکه آنها در حال برنامه ریزی 40G/100G در 5 سال آینده باشند (اینطور نبود)، OM4 هزینه را بدون سود اضافه می کند. آنها با OM3 رفتند و 12٪ در کابل کشی صرفه جویی کردند.

سناریو 2: پارچه مركز داده برگ-خاردار.یک ارائه‌دهنده موقعیت مکانی، غلاف‌های جدیدی با 100GBASE-SR4 بین سوئیچ‌های ستون فقرات و برگ ایجاد می‌کند. میانگین دویدن: 65 متر، طولانی ترین: 95 متر. آنها در ابتدا OM3 را با فرض حد "100 متر" که در مقالات مختلف دیده بودند، مشخص کردند. مشکل: 100GBASE{11}}SR4 در OM3 حداکثر در 70 متر است. دوی 95 متری آنها تایید نمی کند. تغییر به OM4 (محدودیت 100 متری برای SR4)، مشکل حل شد.

سناریو 3: جایگزینی ستون فقرات پردیس.دانشگاهی که زیرساخت قدیمی OM1 را بین ساختمان ها جایگزین می کند. برخی از دوی ها بیش از 400 متر بودند. آنها در مورد OM4 برای به حداکثر رساندن فاصله چند حالته سؤال کردند. توصیه ما: در 400+ متری، شما در حال مبارزه با فیزیک چند حالته هستید. فیبر OS2 تک حالته برای فرستنده‌ها کمی بیشتر هزینه می‌کند، اما به آن‌ها دسترسی کیلومتری{10}}و مسیر ارتقای 20{13}}ساله می‌دهد. آنها برای پیوندهای بین{15}ساختمانی به حالت تک{14}}رفتند، برای توزیع درون ساختمانی چند حالته را حفظ کردند.

این مثال‌ها یک موضوع مشترک دارند: پاسخ درست به نیازهای فاصله واقعی و جدول‌های زمانی ارتقای واقعی بستگی دارد، نه به سناریوهای نظری "چه می‌شد اگر".

نکات اتصال و پایان

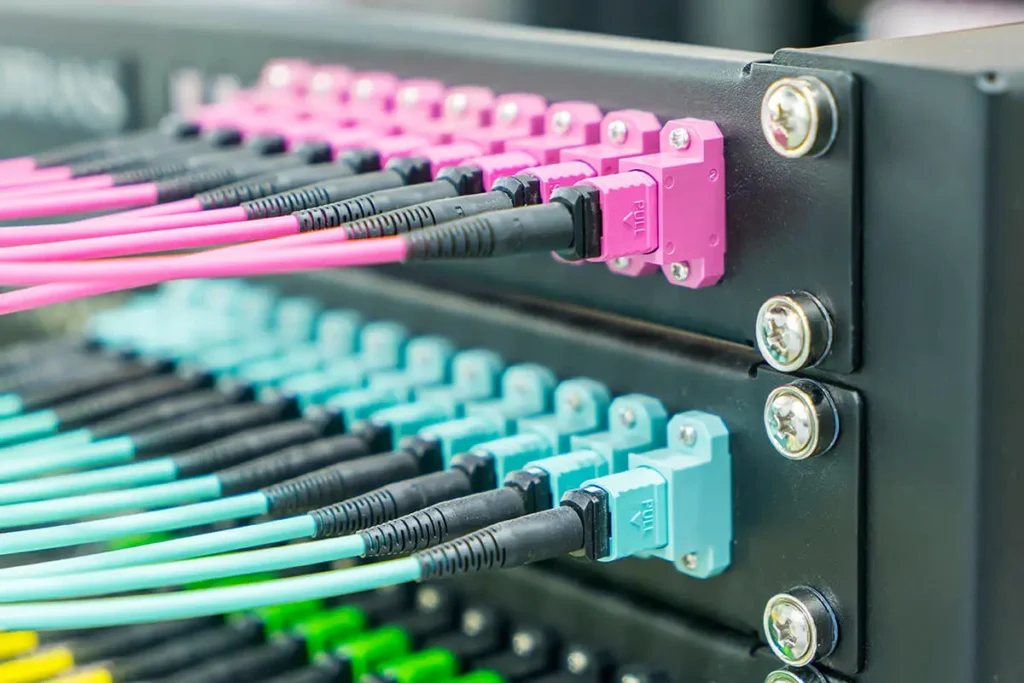

هر دو OM3 و OM4 از سخت افزار پایان یکسان استفاده می کنند.کانکتورهای LCتسلط بر تاسیسات مدرن برای اتصالات دوبلکس.اتصالات MTP/MPOکنترل اپتیک موازی برای 40G و 100G. مجموعه‌های پایان‌داده‌شده در کارخانه، عملکرد تلفات ثابت‌تری نسبت به خاتمه میدانی ارائه می‌دهند-اگر پیوندهای-سرعت بالا، از قبل خاتمه یافته، نصب می‌کنید-کابل های خروجی و صندوق عقب OM4 MTPکاهش متغیرهای نصب

یک نکته کاربردی: برای اپتیک موازی 40G/100G، بررسی کنید که نوع قطبیت MPO (روش A، B یا C) بین کابل‌های تنه و تجهیزات مطابقت دارد. خطاهای قطبی باعث خرابی پیوند می شود که ربطی به درجه فیبر ندارد.

سوالات متداول

خط پایین

OM3 یک انتخاب ثابت برای استقرار 10GbE در 300 متر است-که اکثر سناریوهای LAN سازمانی را پوشش می‌دهد. OM4 حق بیمه خود را زمانی توجیه می‌کند که پیوندهای 40G/100G را به کار می‌گیرید، زمانی که دویدن‌ها از محدودیت‌های فاصله OM3 فراتر می‌روند، یا زمانی که می‌خواهید فضایی برای ارتقای سرعت آینده بدون کابل‌کشی مجدد داشته باشید.

اشتباهات بزرگتر انتخاب نمره اشتباه نیست. آنها چند حالته را مجبور می کنند که در آن حالت تک- منطقی تر است، انواع فیبرهای ناسازگار را با هم مخلوط می کنند، یا قطبیت MPO را در استقرار اپتیک موازی نادیده می گیرند. آن‌ها را درست بگیرید، و تصمیم OM3/OM4 ساده می‌شود.

برای تعیین فیبر برای یک پروژه خاص به کمک نیاز دارید؟ تیم فنی ما می‌تواند الزامات فاصله شما را بررسی کند و ترکیب مناسبی را توصیه کندانواع فیبر چند حالته، پیکربندی‌های رابط و مجموعه‌های Trunk/Patch.
