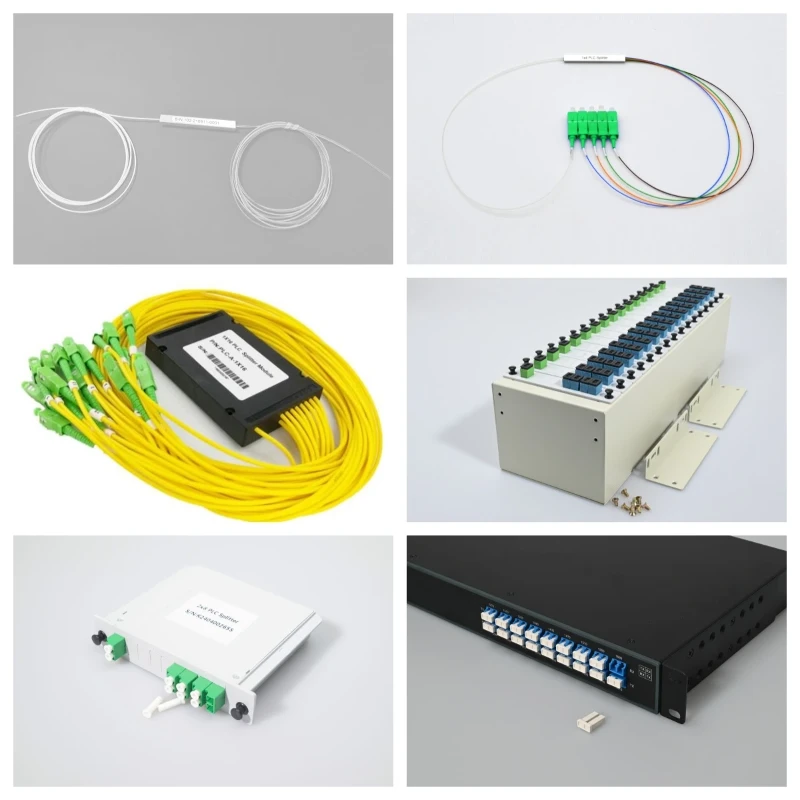

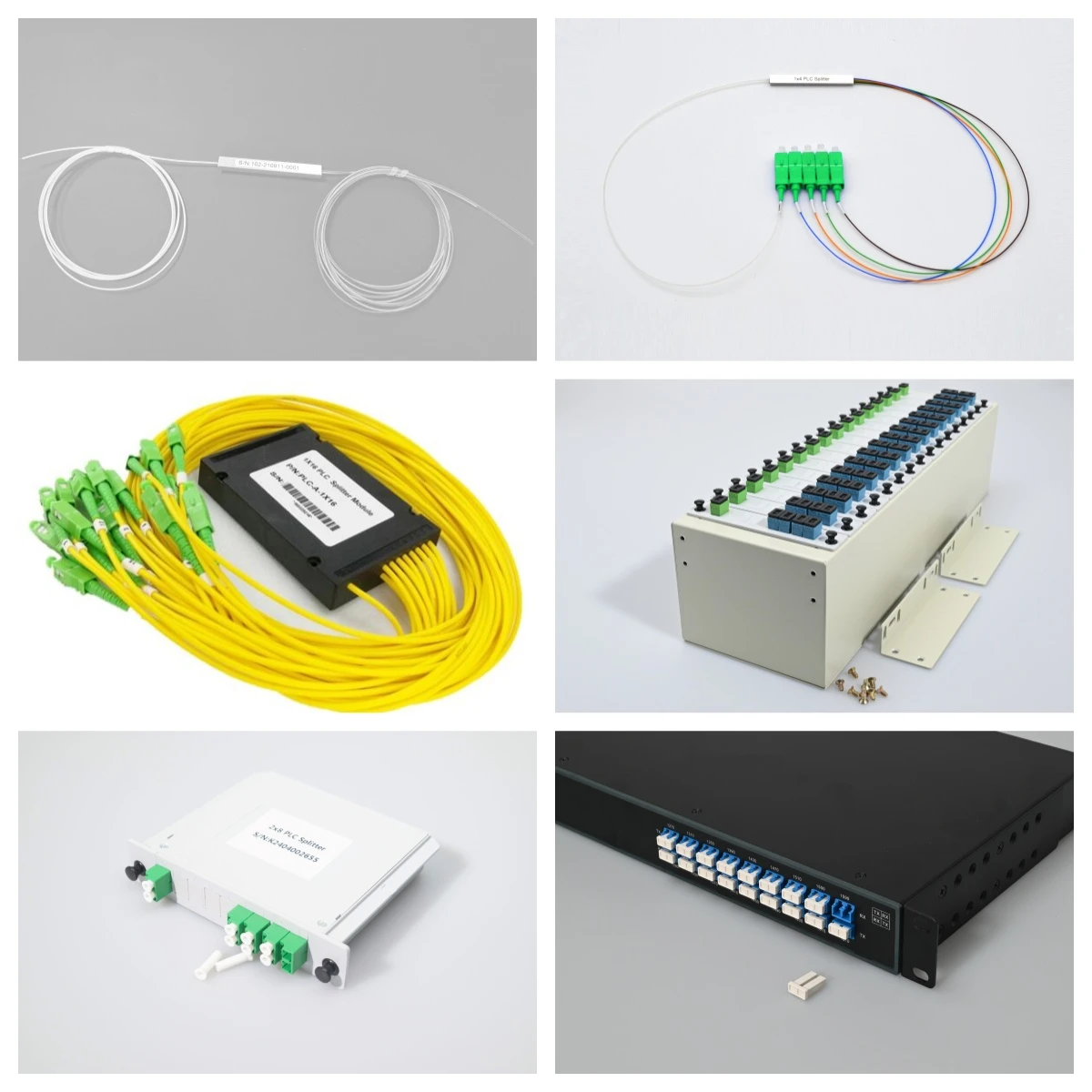

انواع اسپلیتر PLC
انواع اسپلیترهای PLC عمدتاً بر اساس روشهای بستهبندی مختلف طبقهبندی میشوند، از جمله نوع دستگاه، بستهبندی میکرو، بستهبندی جعبه (ABS، LGX)، نوع-شاخه، قفسهبندی، دیواری و غیره.
ساختار دستگاه
توزیع کننده نوری نوع فیبر برهنه PLC فیبرها را در تمام انتها خالی می گذارد. به طور عمده برای مواردی که جداسازی قطعات مکرر انجام نمی شود، مانند جعبه های اتصال کابل، پانل های توزیع فیبر نوری و غیره مناسب است.
ساختار میکرو کپسوله
اسپلیترهای نوری مینیاتوری در لوله های فولادی مینیاتوری کپسوله شده اند و می توان آنها را به دو دسته با فیبرهای سر و دم متصل کننده و بدون فیبرهای سر و دم اتصال دهنده تقسیم کرد. کانکتورها معمولاً در انواع SC، LC، FC و ST وجود دارند. قابل نصب در جعبه های اتصال کابل فیبر نوری، جعبه های ماژول و جعبه های توزیع.
اسپلیتر PLC نوع جعبه ABS
اسپلیترهای بسته بندی جعبه ای در حال حاضر متداول ترین نوع مورد استفاده توسط اپراتورهای مختلف هستند، با بسته بندی ABS فشرده و انعطاف پذیرتر در کاربرد.
اسپلیتر PLC نوع LGX
LGX اسپلیتر نوری را در یک جعبه فلزی کوچک محصور می کند که می تواند در یک قاب 19 اینچی 1U/2U/3U نصب شود. ترمینال های ورودی و خروجی دارای ساختار فیبر دم هستند که اتصال به آداپتورهای پنل ODF را آسان می کند و در زمان صرفه جویی می کند. طراحی جمع و جور و میکرو LGX به صورت پلاگین و بازی است که نصب آن را در جعبه های توزیع فیبر نوری، فریم های فرعی ODF، جعبه های ترمینال فیبر نوری و جعبه های اتصال کابل فیبر نوری آسان می کند.
اسپلیتر PLC را وصل کنید
دوشاخه-شکاف در PLC در جعبه دوشاخه نصب و ثابت میشود، و انواع رابط شامل SC/FC/LC و غیره میشود. عمدتاً برای نقاط توزیع راهرو یا فضای باز تحت حالت دسترسی FTTH، که معمولاً در جعبههای FTTH دیواری نصب میشوند، مناسب است. اسپلیترهای PLC 1X4، 8، 16، 32، و 2X8، 16، 32 معمولاً مورد استفاده قرار می گیرند به عنوان سینی پلاگین برای نصب در شاسی های خاص مشتری، به ویژه در جعبه های راهرو استفاده می شوند.
اسپلیتر PLC روی قفسه
اسپلیترهای نوری رک برای نصب کابینت استاندارد 19 طراحی شدهاند و میتوانند نیازهای تراکم سیمکشی بالا مراکز داده یا اتاقهای سرور را برآورده کنند. آنها عموماً در جعبههای فلزی بستهبندی میشوند و در مهندسی فیبر نوری به راحتی نصب میشوند و محافظت خوبی برای دستگاههای تقسیمکننده PLC دارند. رابطهای نصب مختلفی مانند SC، LC، آداپتورهای نوری با نور SC، LC، FC و FC استفاده میشوند. پروژه های FTTX، سیستم های تلویزیون کابلی و مراکز ارتباط داده
