انژکتور PoE چیست و چگونه از آن استفاده کنیم

جایی در سقف ساختمان شما، یک نقطه دسترسی بی سیم هم به اتصال شبکه و هم به منبع برق نیاز دارد - اما نزدیکترین پریز دو اتاق دورتر است. اجرای سیم کشی برق اختصاصی باعث کاهش بودجه می شود. این دقیقاً مشکلی است که یک انژکتور PoE حل می کند: داده ها و توان الکتریکی را روی یک کابل اترنت ادغام می کند. و هنگامی که آن کابل به ستون فقرات فیبر نوری - وصل می‌شود، همانطور که در اکثر شبکه‌های تجاری مدرن - انجام می‌شود، ترکیبی از فیبر طولانی-و آخرین{7}}مایل PoE یکی از انعطاف‌پذیرترین معماری‌های استقرار موجود امروزی را ایجاد می‌کند.

انژکتور PoE دقیقا چیست؟

یک انژکتور PoE که به آن آداپتور میانی یا PoE نیز گفته می شود، برق را به کابل استاندارد اترنت وارد می کند. تحت کنترل استانداردهای IEEE 802.3af، 802.3at و 802.3bt، بین یک سوئیچ شبکه غیر{4}}PoE و یک دستگاه برقی (PD) مانند دوربین IP، تلفن VoIP یا نقطه دسترسی بی سیم قرار می گیرد. دو ورودی - داده اترنت را از سوییچ و برق متناوب از پریز دیواری - می پذیرد سپس یک کابل واحد را که هم برق و هم داده را به نقطه پایانی حمل می کند، خروجی می دهد.

میلیون‌ها سوئیچ اترنت قدیمی در خدمت هستند. جایگزین کردن همه آنها با مدل های{1} دارای قابلیت PoE بیهوده است. یک انژکتور PoE شکاف را با کسری از هزینه پر می کند و عمر تجهیزات موجود را افزایش می دهد و در عین حال دستگاه های مجهز به برق مدرن را فعال می کند.

چگونه یک انژکتور PoE کار می کند

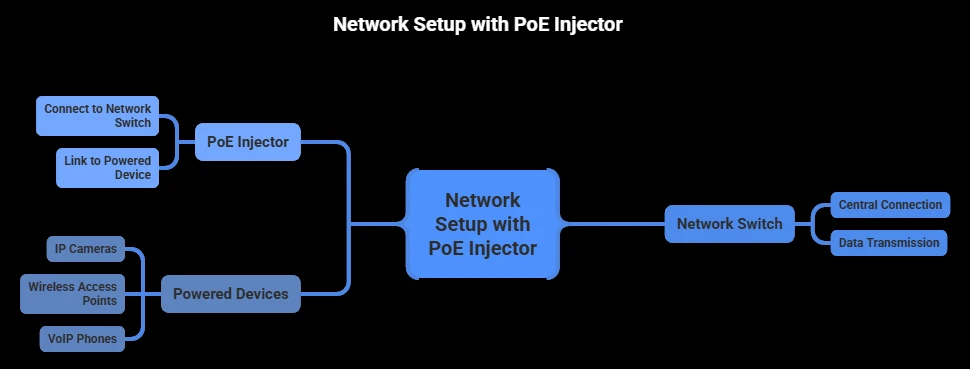

یک انژکتور PoE معمولی دارای دو پورت اترنت RJ45 است:(متصل به سوئیچ بالادست یا روتر) وPoE/Data Out(به دستگاه برقی متصل است). اتصال سوم - سیم برق متناوب - به یک پریز دیواری استاندارد وصل می‌شود.

در داخل، یک مبدل AC به{1}DC، برق پریز دیوار را به جریان مستقیم تنظیم‌شده تبدیل می‌کند، که معمولاً برای مدل‌های استاندارد 48–57 ولت است. این برق DC با سیگنال داده اترنت در کابل خروجی ادغام می شود. دستگاه تغذیه شده در انتهای دور، توان را از داده ها به صورت داخلی جدا می کند و از هر یک برای هدف مربوطه استفاده می کند.

قبل از شروع تحویل برق، انژکتورهای مطابق{0} IEEE یک کار را انجام می دهندفرآیند دست دادن: انژکتور یک پروب ولتاژ پایین-به پایین کابل می فرستد و اگر دستگاه سازگار با PoE-با امضای صحیح پاسخ دهد، این دو با وات دقیق مذاکره می کنند. تنها پس از مذاکره موفق، قدرت جریان می یابد. عدم پاسخ معتبر به این معنی است که هیچ برقی از انژکتور خارج نمی شود - از تجهیزات غیر PoE در برابر آسیب تصادفی محافظت می کند.

انژکتورهای PoE فعال در مقابل غیرفعال

این تمایز می تواند به معنای تفاوت بین نصب ایمن و دستگاه سرخ شده باشد. یکانژکتور PoE فعالمطابق با استانداردهای IEEE 802.3af/at/bt: دست می دهد، ولتاژ را مذاکره می کند و تحویل را مطابق با نیازهای دستگاه متصل تنظیم می کند. انژکتورهای فعال انتخاب حرفه ای-می باشند.

A انژکتور PoE غیرفعالاز همه اینها می گذرد ولتاژ ثابت - معمولاً 24 ولت یا 48 ولت - را بدون توجه به آنچه در انتهای دیگر قرار دارد فشار می دهد. بدون دست دادن، بدون مذاکره، بدون شبکه ایمنی. وصل کردن یک دستگاه 24 ولت به یک انژکتور غیرفعال 48 ولت باعث آسیب دائمی می شود. مدل‌های غیرفعال همچنان به استقرار بودجه با سخت‌افزار{10}مطابق با ولتاژ خدمات می‌دهند، اما قبل از هر اتصال، تأیید دستی را می‌طلبند.

استانداردهای PoE در یک نگاه

به جای رد شدن در اسناد مشخصات متراکم، از این مقایسه برای مطابقت با استاندارد مناسب با دستگاه های خود استفاده کنید:

ستون "دردسترس در دستگاه" هنگام تعیین اندازه انژکتور بیشترین اهمیت را دارد. برق به عنوان گرما در طول کابل تلف می شود - تقریباً 15 تا 20 درصد تلفات در طول 100 متر کامل با کابل مسی با کیفیت. همیشه با قرعه کشی واقعی دستگاه مطابقت یا بیشتر از آن باشد، نه فقط برچسب استاندارد.

گام به گام: نحوه نصب انژکتور PoE

دستورالعمل زیر از یک دوربین امنیتی IP استفاده می‌کند، اما این فرآیند برای هر دستگاه{0}}PoE استفاده می‌شود. هیچ پیکربندی نرم افزاری مورد نیاز نیست.

مرحله 1 - نیمکت-ابتدا تست کنید.دوربین، انژکتور و یک میز کار را روشن کنید. بررسی کنید که دوربین روشن باشد، یک آدرس IP دریافت کنید و ویدیو را پخش کنید. همه تنظیمات را در حالی که تجهیزات در دسترس هستند پیکربندی کنید.

مرحله 2 - انژکتور را در موقعیت قرار دهید.آن را در نزدیکی سوئیچ خود قرار دهید - نیاز به دسترسی به هر دو پریز برق و اترنت کوتاه به درگاه سوئیچ دارد.

مرحله 3 - ورودی داده را وصل کنید.یک کابل Cat5e، Cat6 یا Cat6a را از سوییچ به پورت Data In انژکتور اجرا کنید. انتخاب درستدسته بندی کابل پچهم یکپارچگی داده ها و هم تحویل انرژی کافی را تضمین می کند.

مرحله 4 - خروجی برق را وصل کنید.کابل اترنت دوم را از پورت PoE/Data Out به جک اترنت دوربین اجرا کنید. حداکثر طول کابل: 100 متر (328 فوت) در هر مشخصات IEEE.

مرحله 5 - روشن کنید.سیم AC انژکتور را به پریز برق وصل کنید. دست دادن به صورت خودکار انجام می شود - دوربین باید در عرض چند ثانیه روشن شود.

مرحله 6 - نصب و تأیید کنید.دوربین را به طور دائم نصب کنید، فید ویدیو را تأیید کنید و تأیید کنید ضبط فعال است.

Fiber و PoE پل زدن: جایی که Long-Haul Meets Last-Mile

اینجا جایی است که گفتگو از توصیه عمومی PoE به معماری که در واقع مقیاس می شود تغییر می کند. اترنت مسی حداکثر در 100 متر است. کابل‌کشی فیبر نوری سیگنال‌ها را در طول کیلومترها بدون تخریب حمل می‌کند. در شبکه‌هایی که چندین ساختمان یا مناطق بیرونی را پوشش می‌دهند، فیبر ستون فقرات را کنترل می‌کند در حالی که مس آخرین بخش را به نقاط پایانی تحویل می‌دهد. یک انژکتور PoE دقیقاً در آن نقطه انتقال فیبر-به-مس قرار می‌گیرد و آن را به یکی از مهم‌ترین دستگاه‌های استراتژیک در شبکه هیبریدی تبدیل می‌کند.

جدول زیر نشان می دهد که چرا این معماری ترکیبی بهتر از مس خالص عمل می کند:

انژکتور PoE به صورت فیزیکی در کجای این شبکه ها قرار می گیرد؟ درست در نقطه ای که فیبر به مس تبدیل می شود. در استقرار FTTP، سیگنال نوری از طریق فیبر خاتمه یافته با دقت می رسد.کانکتورهای فیبر نوریدر یک مبدل رسانه یا ONT. خروجی اترنت مستقیماً به انژکتور PoE تغذیه می‌کند که دوربین‌ها، نقاط دسترسی یا تلفن‌ها را بدون سیم‌کشی الکتریکی اضافی در هر نقطه پایانی تغذیه می‌کند.

همین منطق در مقیاس نیز صدق می کند. هنگامی که یک تنه فیبر واحد به چندین مستأجر خدمت می‌کند - تقسیم می‌شونداسپلیترهای PLC فیبر نوریدر خطوط جداگانه - هر محل دارای ONT خاص خود، انتقال اترنت خاص خود و انژکتور PoE خود است که دستگاه های محلی را تغذیه می کند. نقش انژکتور هرگز تغییر نمی کند: یک داده-فقط فید اترنت و دستگاهی که هم به داده و هم به برق نیاز دارد، پل می کند.

در داخل قفسه های تجهیزات، این الگو در مقیاس فیزیکی کوچکتر تکرار می شود. تکنسین ها فیبر را از طریق آن هدایت می کنندجعبه های ترمینال فیبر نوریو پچ پنل ها، سپس استفاده کنیدآداپتورهای فیبر نوریبرای اتصال اتصالات بین کابل های تنه و لینک های توزیع. هنگامی که سیگنال در خروجی پچ پانل به مس تبدیل می شود، یک انژکتور PoE قابلیت برق را به پورت های خاص اضافه می کند - بدون نیاز به ارتقاء کامل سوئیچ PoE.

حلقه مفقوده: مبدل های رسانه فیبر PoE

یک مبدل رسانه استاندارد سیگنال‌های نوری را به سیگنال‌های اترنت الکتریکی و برعکس - ترجمه می‌کند، امامبدل رسانه ای فیبر PoEیک قدم جلوتر می رود این تبدیل فیبر به مس و تزریق PoE را در یک دستگاه ترکیب می‌کند و نیاز به یک انژکتور PoE جداگانه را کاملاً از بین می‌برد.

این در استقرارهای{0}در دنیای واقعی اهمیت دارد. پارکینگی را در نظر بگیرید که دوربین های IP در فاصله 500 متری نزدیکترین کمد شبکه قرار دارند. مس نمی تواند به آن فاصله برسد. یک مبدل رسانه فیبر PoE در ورودی گاراژ خط فیبر ورودی را می‌پذیرد و یک اتصال اترنت فعال شده PoE را مستقیماً به دوربین خروجی می‌دهد. یک دستگاه، یک کابل به دوربین، بدون پریز برق در محل دوربین.

هنگام ارزیابی مبدل‌های رسانه فیبر PoE، استاندارد PoE (802.3af/at/bt) را تأیید کنید، نوع فیبر (تک حالت-در مقابل چند حالت) را تأیید کنید و نوع اتصال را با زیرساخت خود مطابقت دهید. کیفیت ازپچ کورد فیبر نوریدر آن نقطه انتقال مستقیماً بر کیفیت سیگنال و قابلیت اطمینان بلند مدت- تأثیر می گذارد.

انژکتور PoE در مقابل سوئیچ PoE: به کدام یک نیاز دارید؟

یک سوئیچ PoE دارای PoE در هر پورت - است و داده ها بدون سخت افزار اضافی به صورت استاندارد ارائه می شوند. این باعث می شود زمانی که اکثر دستگاه های متصل به PoE نیاز دارند، ایده آل باشد. اما این همچنین به معنای تعویض سوئیچ غیر{3}PoE موجود شماست، که هزینه اولیه بالاتری دارد و ممکن است در صورتی که تعداد انگشت شماری از دستگاه ها واقعاً به برق نیاز داشته باشند، غیر ضروری باشد.

یک انژکتور PoE قابلیت PoE را هر بار یک درگاه اضافه می کند. آیا نیاز به تغذیه یک دوربین IP واحد در ورودی انبار دارید؟ یک انژکتور PoE تک پورت با 15 تا 30 دلار بدون دست زدن به بقیه شبکه شما این کار را انجام می دهد. چند نقطه دسترسی بی سیم در یک دفتر کوچک اضافه می کنید؟ یک انژکتور چند پورت گیگابیتی PoE (4 یا 8 پورت) در حالی که سرمایه گذاری سوئیچ موجود شما را حفظ می کند، کار را پوشش می دهد. نقطه سربه سر معمولاً به حدود 8 تا 12 دستگاه PoE می رسد - فراتر از آن، یک سوئیچ اختصاصی PoE معمولاً مقرون به صرفه تر و مدیریت آن آسان تر می شود.

قبل از خرید چه نکاتی را باید در نظر گرفت

سه عامل باعث هر خرید می شود. اول،تعداد دستگاه: یک انژکتور PoE تک پورت یک دوربین یا AP را کنترل می کند. مدل‌های چند درگاهی نصب‌های بزرگ‌تری را ارائه می‌کنند. دوم،بودجه برق: توان هر دستگاه را محاسبه کنید و مدلی را انتخاب کنید که بیش از مجموع مصرف باشد. یک دوربین IP اصلی 8 تا 12 وات می کشد. یک دوربین PTZ با بخاری می تواند 50 وات نیاز داشته باشد+. سوم،سرعت و ولتاژ: دستگاه‌های IEEE 802.3af/at/bt روی 48 ولت استاندارد می‌شوند و به‌طور خودکار مذاکره می‌کنند، اما تجهیزات قدیمی ممکن است انتظار 12 یا 24 ولت داشته باشند. همچنین گذردهی گیگابیتی را تأیید کنید - یک انژکتور PoE گیگابیتی از ایجاد گلوگاه برای نقاط پایانی با پهنای باند بالا مانند دوربین‌های چند-مگاپیکسلی یا Wi{8}}نقاط دسترسی Wi-فای 6 جلوگیری می‌کند.

ایمنی، کیفیت کابل و قابلیت اطمینان

انژکتورهای PoE مطابق{0}}IEEE در بین ایمن‌ترین دستگاه‌های انتقال انرژی در شبکه قرار دارند. مکانیسم دست دادن، پورت‌ها را تا زمانی که امضای PoE معتبر شناسایی شود، بی‌حرکت نگه می‌دارد.

برای مأموریت‌های{0}}نصب‌های حیاتی، انژکتور PoE را به منبع تغذیه بدون وقفه (UPS) وصل کنید. از آنجایی که دستگاه‌های PoE انرژی را از طریق تجهیزات شبکه دریافت می‌کنند، یک یو پی اس روی انژکتور، باتری را به طور همزمان به هر نقطه پایان متصل شده، پشتیبان می‌دهد.

کیفیت کابل بیش از آنچه معمولاً به آن توجه می شود، مستحق توجه است. همیشه از کابل اترنت مسی جامد با رتبه Cat5e یا بالاتر استفاده کنید. کابل‌های آلومینیومی با روکش مسی (CCA) هزینه کمتری دارند اما مقاومت الکتریکی بالاتری دارند - تلفات برق بیشتر، گرمای بیشتر و خطر آتش‌سوزی واقعی در تاسیسات PoE{6}} با فشار 60 تا 90 وات. چه کار باآداپتورهای شبکه فیبر نورییا نقاط پایانی مس، کیفیت مواد در هر نقطه پایان، قابلیت اطمینان بلندمدت-را تعیین می‌کند.
