اتصال فیبر FC چیست؟ انواع، کاربردها و راهنمای انتخاب

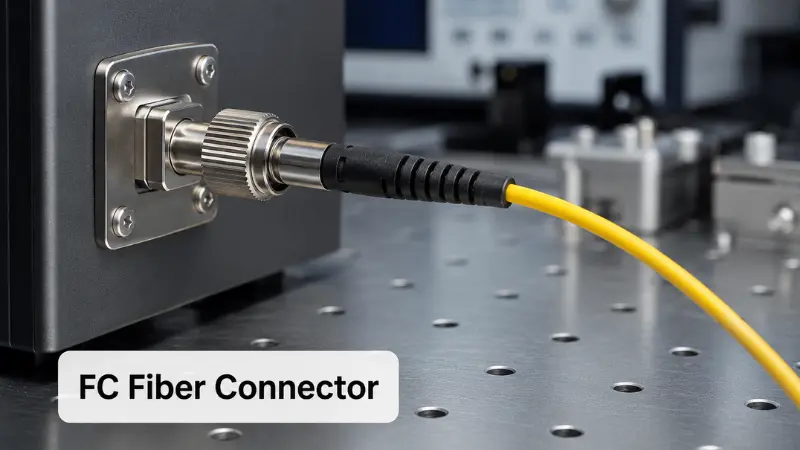

یککانکتور فیبر FCیک کانکتور فیبر نوری گرد و رزوه ای است که به جای فشار دادن مانند اتصال SC یا LC به داخل یک آداپتور یا درگاه تجهیزات پیچ می شود. نام معمولاً به صورت خوانده می شوداتصال دهنده فرولو کل طراحی وجود دارد تا یک کار را به خوبی انجام دهد: یک اتصال نوری پایدار و قابل تکرار را نگه دارید که در هنگام جابجایی، جابجایی یا در معرض ارتعاش تجهیزات ثابت بماند.

FC دیگر پیش‌فرض برای-شبکه‌های جدید با چگالی بالا - نیست که نقش به آن تعلق دارد.کانکتورهای LC. اما هنوز در ابزارهای تست نوری، در بخش‌های زیرساخت مخابراتی قدیمی‌تر و زیرساخت‌های انتقال، و در سیستم‌های فیبر لیزری، حسگر و قطبش{1}}نگهداری (PM) رایج است. این راهنما نحوه عملکرد FC، تفاوت FC/PC، FC/UPC، و FC/APC، جایی که FC هنوز مشخص شده است و نحوه انتخاب FC مناسب را پوشش می دهد.اتصال دهنده، پچ کورد، پیگتیل یا آداپتور برای یک پروژه.

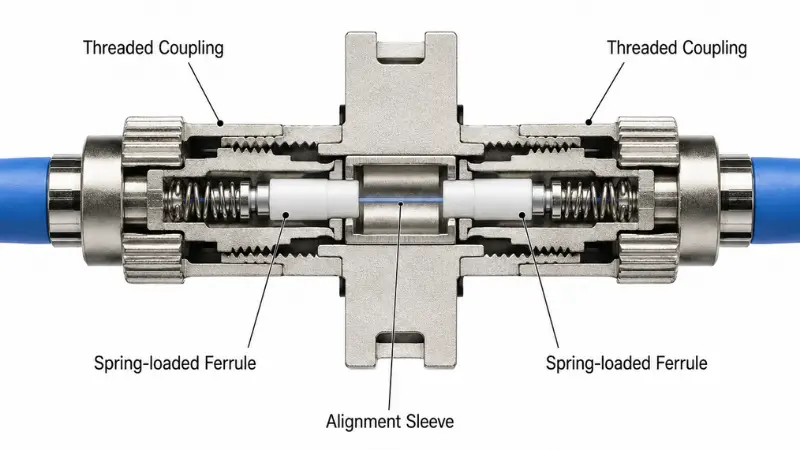

اتصال فیبر FC چگونه کار می کند؟

یک کانکتور FC از یک مهره کوپلینگ رزوه ای برای قفل کردن روی آداپتور یا پورت دستگاه استفاده می کند. همانطور که مهره سفت می‌شود، حلقه فنری-در تماس با حلقه جفت‌گیری قرار می‌گیرد و دو وجه انتهایی فیبر را می‌سازد تا نور بتواند با تلفات کم عبور کند. ابعاد رابط به صورت بین المللی در تعریف شده استIEC 61754-13، که خانواده اتصال دهنده FC را در اطراف یک فرول 2.5 میلی متری و یک کوپلینگ رزوه دار و فنری- مشخص می کند.

مکانیسم جفت رزوه ای

پیچ{0}}روی کوپلینگ ویژگی امضای کانکتور است. به جای کلیک کردن در جای خود، مهره را بچرخانید تا کانکتور بنشیند. نتیجه پایداری مکانیکی است: اتصال در برابر کشش‌های تصادفی مقاومت می‌کند و تراز خود را تحت ارتعاش نگه می‌دارد، که دقیقاً همان چیزی است که نیمکت‌های تست و درگاه‌های ابزار به آن نیاز دارند.

مبادله-سرعت است. threading و unthreading هر اتصال کندتر از فشار{2}}کشش SC یا LC است، بنابراین FC به ندرت ابزار مناسبی برای یک پچ پانل متراکم است که اغلب دوباره-پچ می شود. جایی که اتصال یک بار تنظیم شده و انتظار می رود قابل اعتماد بماند، جایگاه خود را به دست می آورد.

فرول، کلید، و قطعاتی که مهم هستند

دانستن قسمت های اصلی هم تعیین و هم عیب یابی را آسان تر می کند:

• فرول- معمولاً یک استوانه سرامیکی 2.5 میلی‌متری (زیرکونیایی) است که فیبر را در انتهای صفحه نگه می‌دارد و در مرکز قرار می‌دهد، همان اندازه اسمی فرول‌های SC و ST.
• مهره کوپلینگ- یقه فلزی دوار که روی آداپتور می‌پیچد و نیروی تماسی اعمال می‌کند.
• کلید تراز- یک کلید نر کوچک روی بدنه رابط که جهت را تنظیم می‌کند و مانع از چرخش فرول در مقابل وجه انتهایی جفت می‌شود.
• بدنه اتصال و بوت- محفظه‌ای که همه چیز را کنار هم نگه می‌دارد، به‌علاوه چکمه‌ی فشاری-که از فیبر در جایی که خارج می‌شود محافظت می‌کند.
• آستین آداپتور- در داخل آداپتور FC، یک آستین تراز تقسیم شده، هر دو فرول را دریافت می کند و آنها را ردیف می کند.

تراز کردن اهمیت دارد زیرا یک کانکتور نامناسب یا با کلیدهای متقاطع{0} باعث از دست دادن درج و افت برگشتی می شود و مجبور کردن یا چرخاندن یک فرول در مقابل جفتش می تواند باعث خراشیدگی شود.صورت انتهایی صیقلی. کلید زدن به ویژه در کانکتورهای زاویه دار (APC) مهم است، جایی که موقعیت چرخشی مستقیماً بر عملکرد تأثیر می گذارد.

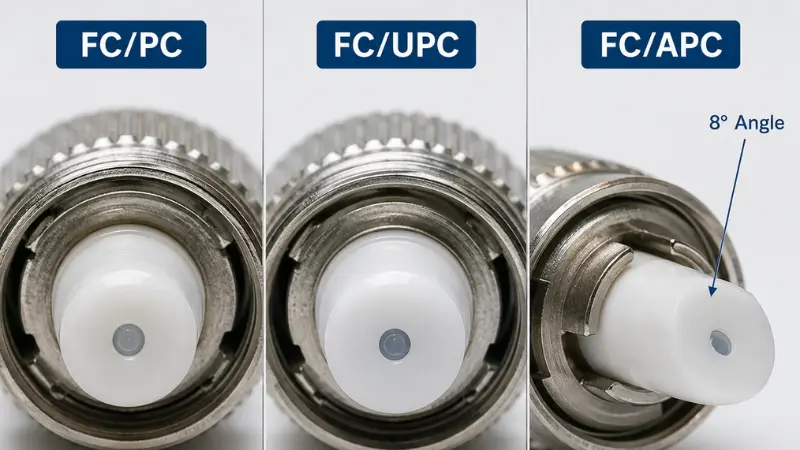

انواع لهستانی کانکتور FC: PC، UPC، و APC

کانکتورهای FC با پولیش‌های انتهایی-صورت متفاوتی ارائه می‌شوند و پولیش - نه بدنه رابط - چیزی است که عمدتاً باعث انعکاس و از بین رفتن درج می‌شود. اگر چیزی از این بخش به خاطر دارید، پسوند سه حرفی را در شماره قطعه به خاطر بسپارید. برای نگاهی عمیق تر به همه خانواده های اتصال دهنده، به راهنمای ما مراجعه کنیدپولیش PC، UPC و APC.

FC/PC (تماس فیزیکی)

PC جلا دهنده گنبدی اصلی است که در آن هسته های فیبر تحت فشار کم فنر با هم تماس می گیرند. کار می کند، اما عملکرد انعکاس آن به دنبال جلاهای جدیدتر است، بنابراین به ندرت در پروژه های تک حالت{1} جدید مشخص می شود و اکنون بیشتر در تجهیزات قدیمی ظاهر می شود.

FC/UPC (تماس فوق العاده فیزیکی)

UPC یک نسخه دقیق تر و با کنترل دقیق تر رایانه شخصی است. این تلفات درج کم و تلفات بازگشت جامد ارائه می‌کند، و پیش‌فرض عملی برای پیوندهای تک حالته عمومی، اتصالات آزمایشگاهی، و رابط‌های تجهیزاتی است که نیاز به پرداخت مستقیم فیزیکی-تماس دارند. قطعات UPC معمولا با چکمه‌های آبی مشخص می‌شوند، اگرچه کدگذاری رنگ می‌تواند بسته به سازنده متفاوت باشد.

FC/APC (تماس فیزیکی زاویه دار)

APC صفحه انتهایی را با زاویه - صیقل می دهد، مقدار استاندارد شده 8 درجه - است، بنابراین نور بازتاب شده به جای اینکه مستقیماً به سمت منبع برگردد، به داخل روکش هدایت می شود. این امر انعکاس پشت را به شدت کاهش می دهد، به همین دلیل است که APC برای سیستم های حساس به نور بازتابی انتخاب می شود: CATV و ویدئوی آنالوگ، تغذیه PON و FTTH، منابع لیزری و اندازه گیری دقیق. قطعات APC معمولاً چکمه های سبز رنگ دارند.

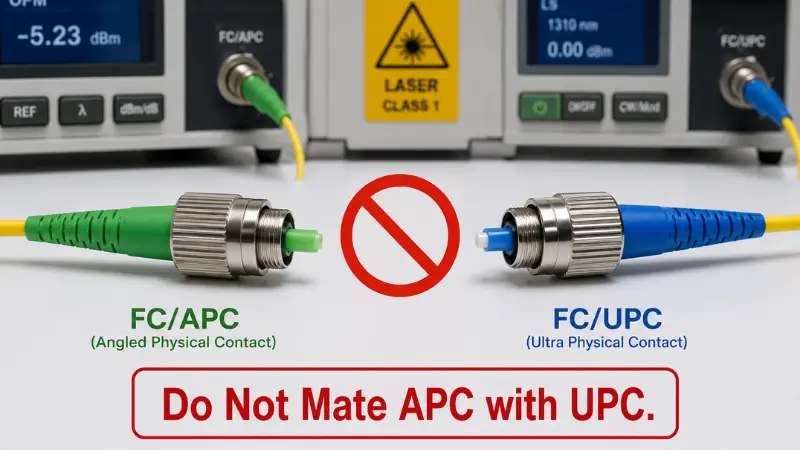

کانکتورهای APC فقط باید با کانکتورهای APC که یک کلید مشترک دارند جفت شوند. اجبار کردن یک صورت APC در برابر یک صفحه UPC یا PC باعث از دست دادن زیاد می شود و می تواند به طور دائم به هر دو صورت انتهایی آسیب برساند.

PC در مقابل UPC در مقابل APC در یک نگاه

ارقام زیان بازده-در بالا منعکس کننده سطوحی است که معمولاً در استانداردهای عملکرد بین المللی ذکر شده استIEC 61753و در برگه های اطلاعات تامین کننده؛ همیشه نمره دقیق را در برابر گزارش تست قطعاتی که سفارش می دهید تایید کنید.

چگونه FC/APC و FC/UPC را از هم جدا کنیم

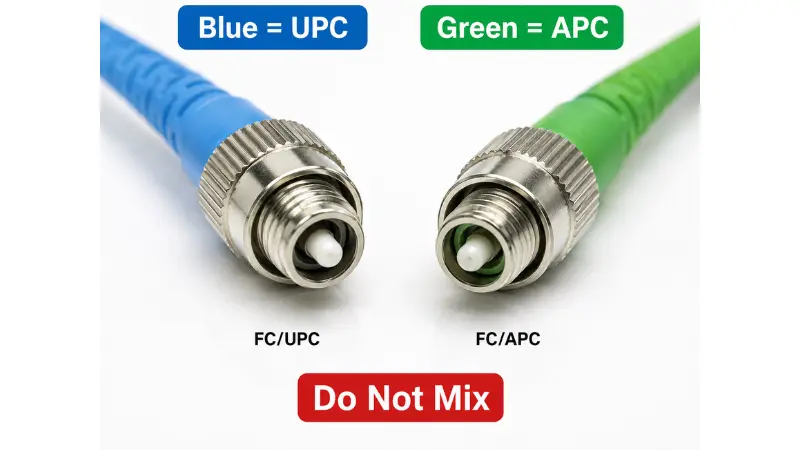

در عمل معمولاً می توانید پولیش را به چهار روش تشخیص دهید: رنگ بوت (سبز برای APC، آبی برای UPC)، زاویه قابل مشاهده روی نوک فرول، پسوند روی مشخصات یا برچسب سفارش (FC/APC در مقابل FC/UPC)، و علامت گذاری روی درگاه تجهیزات. در صورت شک، به جای قضاوت از روی ظاهر، ابتدا برچسب پورت را بررسی کنید - این ساده ترین راه برای جلوگیری از عدم تطابق APC/UPC است.

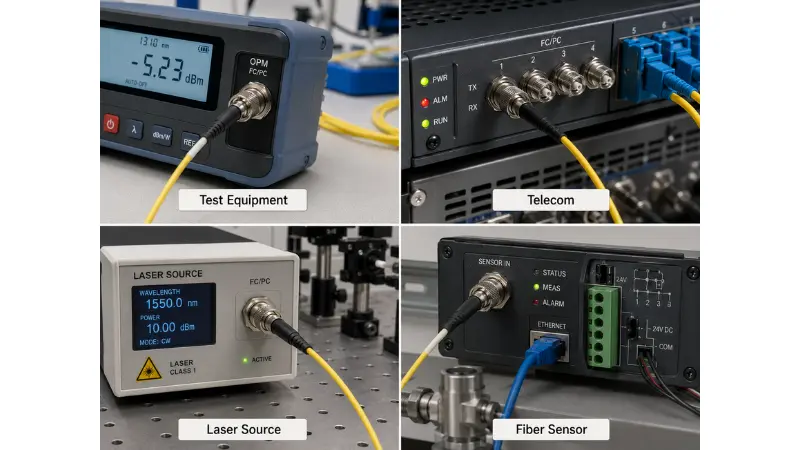

اتصالات فیبر FC هنوز در کجا استفاده می شود؟

یک سوال منصفانه برای هر کانکتوری که قبل از LC وجود دارد این است که آیا منسوخ شده است یا خیر. FC - نیست بلکه به سادگی به جاهایی محدود شده است که پایداری آن ارزش اتصال کندتر را دارد.

تجهیزات تست و اندازه گیری

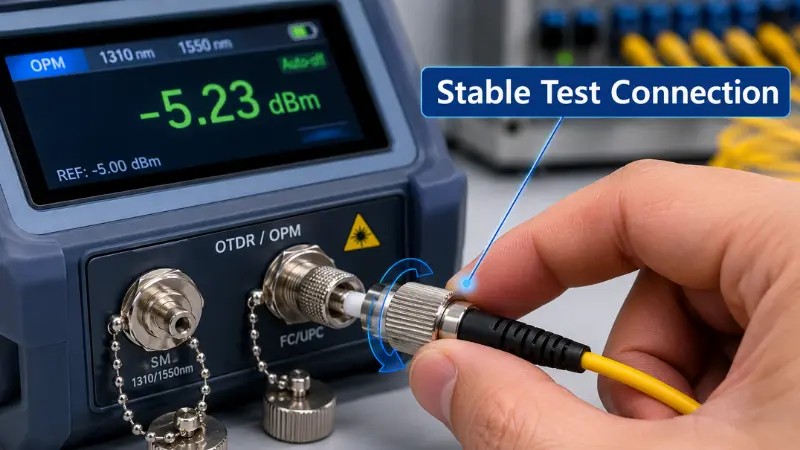

FC یک منظره آشنا در توان سنج‌های نوری، منابع نور، OTDR‌ها، و آنالایزرهای طیف نوری، و همچنین در کابل‌های آزمایش درجه مرجع- است. کوپلینگ رزوه‌ای یک تماس ثابت و قابل تکرار دارد که اندازه‌گیری‌ها را در بسیاری از چرخه‌های اتصال/قطع ثابت نگه می‌دارد - یک مزیت واقعی زمانی که یک پورت شل می‌تواند خوانش را منحرف کند.

مخابرات و سیستم های انتقال

برخی از تجهیزات مخابراتی و حمل و نقل، به ویژه پلتفرم های قدیمی تر، در اطراف پورت های FC ساخته شده اند و هنوز از آنها استفاده می کنند. سازه های جدید به سمت آن متمایل هستندکانکتورهای SCدر شبکه های دسترسی و LC بر روی تجهیزات، اما FC ممکن است همچنان برای مطابقت با شاسی یا قاب توزیع موجود مورد نیاز باشد.

لیزرها، حسگرها و فیبر PM

ابزارهای لیزری، حسگرهای فیبر، تنظیمات تحقیقاتی، و مجموعه‌های فیبر PM اغلب از FC استفاده می‌کنند، زیرا پایداری مکانیکی و تراز دقیق و قابل تکرار بیشتر از سرعت اتصال مهم است. در این سیستم‌ها حتی مقادیر کمی از بازتاب عقب می‌تواند منبع را بی‌ثبات کند یا اندازه‌گیری را خراب کند، بنابراین FC/APC در اینجا رایج است.

محیط‌های صنعتی و{0}}با ارتعاش بالا

از آنجایی که کوپلینگ رزوه ای است، FC می تواند برای اتصالات در معرض لرزش یا حرکت مناسب باشد. مناسب بودن همچنان به مونتاژ کامل - کاهش فشار، کیفیت آداپتور و نصب - بستگی دارد نه به کانکتور به تنهایی.

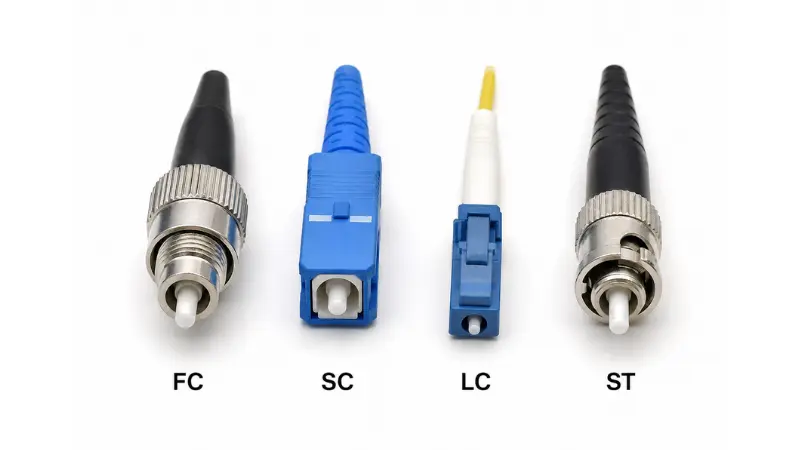

اتصالات FC در مقابل SC در مقابل LC در مقابل ST

FC یکی از چندین گزینه است. مقایسه آن با سایر اتصال دهنده های جریان اصلی، تصمیم را واضح تر می کند.

کدام رابط را باید انتخاب کنید؟

• FC را انتخاب کنیدهنگام سیم‌کشی ابزارهای تست، تطبیق تجهیزات قدیمی FC، یا ساخت پیوندهای لیزر/حسگر/PM که در آن تراز پایدار بالاتر از سرعت است.
• LC را انتخاب کنیدبرای فرستنده و گیرنده وکابل کشی با تراکم بالا-، جایی که فرول 1.25 میلی متری آن تقریباً تراکم پورت را دو برابر می کند.
• SC را انتخاب کنیدبرای FTTH و شبکه های دسترسی، که در آن SC/APC به طور گسترده مستقر است و به راحتی در میدان خاتمه می یابد.
• انتخاب کنیدSTعمدتا برای مطابقت با یک کارخانه چند حالته موجود. به ندرت انتخابی برای کار جدید است.

اگر به طور خاص دو پیچ 2.5 میلی متری را وزن می کنید-در مقابل-گزینه های فشاری، یادداشت ما در موردتفاوت بین کانکتورهای SC و FCبیشتر روی مبادله-می رود.

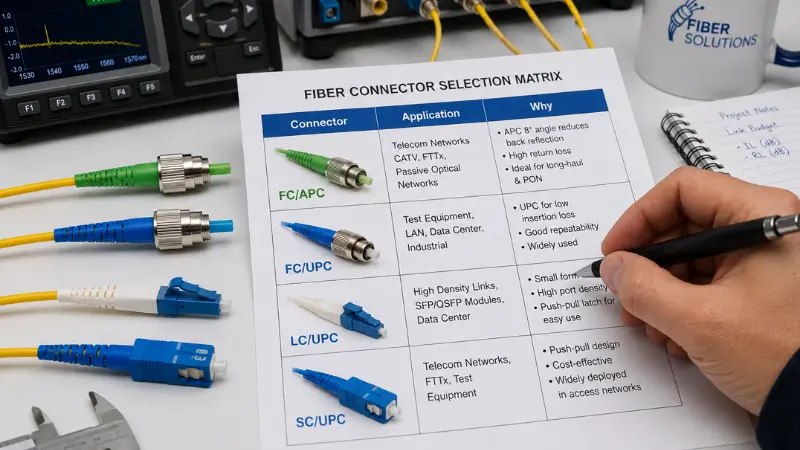

ماتریس انتخاب کانکتور FC

برای مرجع سریع، در اینجا نحوه انتخاب معمولاً بر اساس برنامه است:

مزایا و محدودیت های اتصال دهنده های FC

خلاصه صادقانه: FC راحتی را با ثبات معامله می کند. این در بعضی جاها خوب است و در بعضی جاها ضعیف است.

جایی که FC قوی است.کوپلینگ رزوه ای در برابر قطع شدن تصادفی و لرزش مقاومت می کند، طراحی فرول-و-کلید از تراز قابل تکرار پشتیبانی می کند، و کانکتور در هر دو UPC و APC برای برآوردن نیازهای برگشتی-از دست دادن مختلف - موجود است، به همین دلیل در برنامه های آزمایشی، لیزری و PM ادامه دارد.

جایی که FC کوتاه می آید.اتصال و جدا کردن آن کندتر از SC یا LC است، از نظر فیزیکی بزرگتر از LC است و بنابراین برای پانل‌های{0} با تراکم بالا مناسب نیست، و در طول جفت‌گیری دقت بیشتری می‌طلبد: کلید باید در یک راستا قرار گیرد، و فرول هرگز نباید به زور یا چرخانده شود.

زمانی که از FC استفاده نکنید

وقتی تراکم پورت یا سرعت وصله در اولویت است (دستیابی به LC)، هنگام استقرار یک FTTH استاندارد یا شبکه دسترسی (SC/APC معمولاً معمول است)، یا زمانی که هیچ چیز روی پیوند واقعاً به پایداری رشته‌ای FC نیاز ندارد، از FC صرفنظر کنید. انتخاب FC "برای ایمن بودن" روی یک پانل متراکم معمولاً هزینه را افزایش می دهد و نصب را کند می کند.

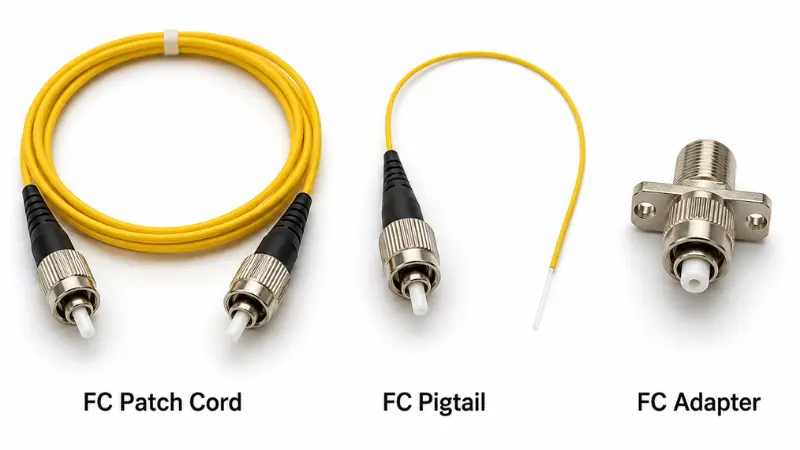

FC Patch Cord vs FC Pigtail vs FC Adapter

این سه محصول FC مشکلات مختلفی را حل می کنند و مخلوط کردن آنها یک خطای سفارشی رایج است:

• پچ کورد FCدر هر دو انتها به پایان رسیده و دو پورت را مستقیماً - وصل می کنند، به عنوان مثال، یک ابزار را به یک پچ پانل. ژاکت ها معمولاً 2.0 میلی متر یا 3.0 میلی متر هستند.
• پیگتیل اف سییک اتصال دهنده در یک سر و فیبر خالی در طرف دیگر داشته باشید، به منظور همجوشی-در یک کابل یا سینی. آنها معمولاً از الیاف بافر محکم 0.9 میلی متری- استفاده می کنند.
• آداپتورهای FC(کوپلرها) دیواره ماده ای هستند که دو اتصال دهنده FC را از طریق یک آستین تراز به هم می پیوندند. آنها در پانل ها، جعبه ها و محفظه ها نصب می شوند.

چگونه کانکتور فیبر FC مناسب را انتخاب کنیم؟

قبل از سفارش کانکتور FC، پچ کورد، پیگتیل یا آداپتور، این پنج مورد را تأیید کنید.

1. UPC یا APC

از FC/UPC برای پیوندهای تک حالته کلی- که از دست دادن کم درج کافی است استفاده کنید. از FC/APC در جایی که انعکاس پشت - مهم است، لیزر، آنالوگ/CATV، PON و اندازه‌گیری دقیق استفاده کنید. هرگز APC را با UPC یا PC مخلوط نکنید.

2. نوع فیبر

تأیید کنید که آیا پیوند وجود دارد یا خیرتک حالت-یا چند حالته. FC تک حالته در مخابرات، آزمایش و اپتیک مسافت طولانی-هنجار است. چند حالته FC وجود دارد اما در کارهای جدید بسیار کمتر رایج است.

3. قطر کابل

بوت و کانکتور را با کابل مطابقت دهید: بسته به مسیر و دوام، فیبر بافری 0.9 میلی‌متری برای اکثر پیگتیل‌ها، و ژاکت‌های 2.0 یا 3.0 میلی‌متری برای کابل‌های پچ.

4. سازگاری آداپتور و کلید

آداپتور باید با پولیش و کلید مطابقت داشته باشد. آداپتورهای FC در کلید باریک (اغلب با علامت NK / 2.0 میلی متر) و کلید عریض (WK / 2.14 میلی متر) عرضه می شوند که امروزه کلید باریک رایج تر است. برای FC/APC، هم ترازی کلید بسیار مهم است، زیرا موقعیت زاویه ای عملکرد را تنظیم می کند - یک کلید ناهماهنگ می تواند از نشستن مناسب یا افزایش از دست رفتن جلوگیری کند.

5. الزامات عملکرد

روی نام رابط متوقف نشوید. اعدادی را که تصمیم می‌گیرند پیوند کار کند را تأیید کنید:

• از دست دادن درج (IL)نور - در عبور از جفت جفت از دست رفت. کمتر بهتر است مقادیر معمولی و حداکثر را بخواهید.
• ضرر برگشتی (RL)بازتاب نور - به سمت منبع؛ دسی بل بالاتر بهتر است و دلیل اصلی انتخاب APC است.
• طول موج عملیاتی- تأیید کنید که اسمبلی برای پنجره شما رتبه بندی شده است (به عنوان مثال 1310/1550 نانومتر در حالت تک-).
• ژاکت، دوام و محیط- رتبه بندی ژاکت (مانند LSZH)، دوام چرخه -دوام و هرگونه نیاز در فضای باز یا صنعتی.

برای سفارش‌های B2B، تأیید اینکه تأمین‌کننده می‌تواند گزارش‌های آزمایش، طول سفارشی، برچسب‌گذاری و بسته‌بندی را ارائه دهد نیز ارزش دارد.

اشتباهات رایجی که باید از آنها اجتناب کرد؟

• مخلوط کردن APC و UPC:هندسه‌های مختلف انتهایی-به این معنی است که جفت شدن آنها باعث از بین رفتن زیاد می‌شود و می‌تواند به پولیش آسیب برساند. در خرید، اکثر خطاهای FC به عدم تطابق صیقل،{2}}عدم تطابق قطر کابل، یا فرض اینکه هر آداپتور FC قابل تعویض است، منتهی می شود.
• نادیده گرفتن نظافت:گرد و غبار، روغن و خط و خش باعث افزایش تلفات و از بین رفتن تکرارپذیری تست می شود. بازرسی وصورت انتهایی را تمیز کنیدقبل از هر جفت، به خصوص در ساز.
• استفاده از FC در جایی که LC یا SC بهتر است:پانل‌های با چگالی بالا معمولاً LC می‌خواهند. FTTH معمولاً SC/APC می خواهد. FC را برای پایداری رزوه یا سازگاری تجهیزات رزرو کنید.
• فراموش کردن پورت ها در هر دو طرف:کانکتور باید با دستگاه، آداپتور، پانل یا ابزار مطابقت داشته باشد. قبل از سفارش پچ کوردهای FC، هر دو انتهای پیوند - را بررسی کنید و به جای حدس زدن ظاهری، برچسب پورت را بخوانید.

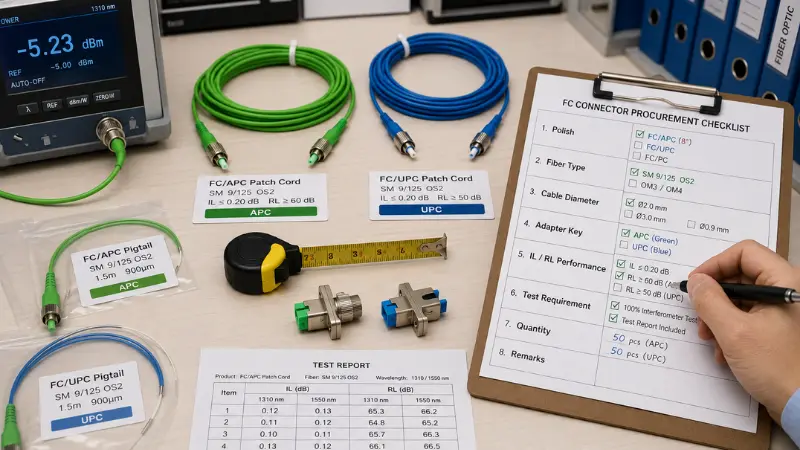

چک لیست خرید کانکتور فیبر FC

قبل از ثبت سفارش این موارد را تأیید کنید:

• پیکربندی رابط: FC به FC، یا ترکیبی مانند FC به LC یا FC به SC
• پولیش: UPC یا APC
• فیبر: تک حالته-یا چند حالته
• طول کابل
• قطر کابل: 0.9 میلی متر، 2.0 میلی متر یا 3.0 میلی متر
• جنس و درجه بندی ژاکت
• سیمپلکس یا دوبلکسساختار
• نوع آداپتور، کلید و سبک نصب
• اهداف ضرر درج و بازده
• نیازهای گزارش آزمایش، برچسب‌گذاری و بسته‌بندی

یادداشت های تدارکات برای خریداران B2B

برای سفارشات پروژه، پیش فرض های کاتالوگ اغلب کافی نیستند. طول کابل، جنس ژاکت، رنگ چکمه، پولیش، قالب برچسب و بسته‌بندی همگی بر نرمی نصب قطعات در مقیاس - تأثیر می‌گذارند و اغلب مشکلات FC قابل اجتناب در سایت به عدم تطابق پولیش، قطر کابل اشتباه یا کلید آداپتوری که مشخص نشده است بازمی‌گردد. این جزئیات را در سفارش خرید قفل کنید و برای هر -گزارش آزمایش دسته‌ای در مورد تجهیزات تست تغذیه یا پیوندهای حساس درخواست کنید.

نتیجه گیری

کانکتور فیبر FC یک کانکتور رشته ای است که برای اتصالات نوری پایدار و تکرارپذیر ساخته شده است، که آن را با ابزارهای آزمایشی، در سیستم های لیزر و حسگر، و هر جا که تجهیزات موجود در اطراف پورت های FC طراحی شده است، مرتبط نگه می دارد، حتی اگر LC و SC بر شبکه های جدید با تراکم{{1} و دسترسی بالا تسلط دارند. زمانی که پورت، هدف عملکرد یا محیط به طور خاص آن را فراخواند، FC را انتخاب کنید. برای چگالی به LC و برای FTTH SC/APC برسید.

قبل از سفارش، بررسی‌های سریعی را انجام دهید که از بسیاری از مشکلات جلوگیری می‌کند: هر دو درگاه تجهیزات، پولیش (UPC یا APC)، نوع فیبر، قطر کابل و کلید آداپتور را تأیید کنید و گزارش آزمایشی در مورد هر ابزار تغذیه یا پیوندهای حساس{0}}بازتابی بخواهید. درست کردن این موارد باعث کاهش هزینه‌های درج، ضرر برگشتی و دوباره کاری می‌شود.
