ODF چیست؟ قاب توزیع نوری توضیح داده شد

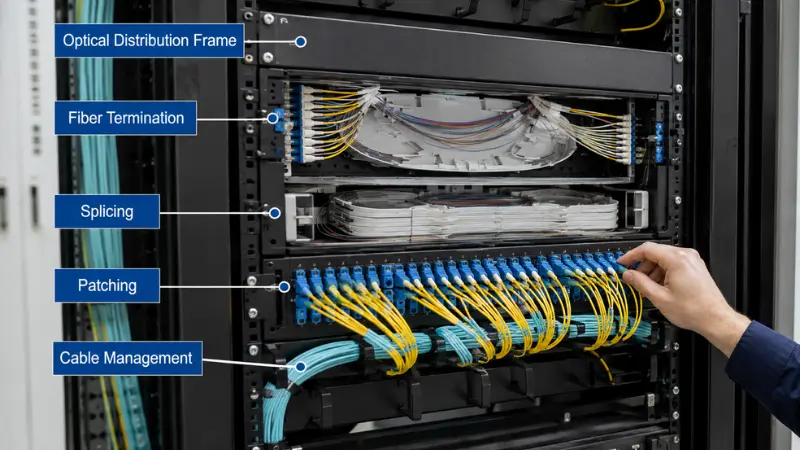

یک قاب توزیع نوری که معمولاً به ODF کوتاه می‌شود و گاهی اوقات فریم توزیع فیبر نوری نیز نامیده می‌شود، نقطه ساختاری است که در آن کابل‌های فیبر نوری به پایان می‌رسند، متصل می‌شوند، وصله می‌شوند و محافظت می‌شوند. ODF ها را در اتاق های مخابراتی، شبکه های FTTH، مراکز داده، ساختمان های سازمانی و سیستم های ارتباطی صنعتی پیدا خواهید کرد. این راهنما از دیدگاه مهندسانی نوشته شده است که از پروژه‌های شبکه توزیع نوری (ODN) و دسترسی فیبر پشتیبانی می‌کنند، بنابراین هدف نه تنها فهرست کردن انواع ODF موجود است، بلکه کمک به شما در تطبیق یک فریم با تعداد فیبر، فضای نصب، فرمت اتصال، الزامات اتصال و طرح توسعه بلندمدت است.

هنگامی که خریداران گزینه ها را با هم مقایسه می کنند، به ندرت سؤال عملی این است که "چه نوع هایی در دسترس هستند؟" معمولاً این است که "کدام نوع ODF واقعاً با سایت من مطابقت دارد، و قبل از ثبت سفارش چه چیزی را باید با تامین کننده تایید کنم؟" بخش‌های زیر به هر دو پاسخ می‌دهند، و مقاله با راهنمای انتخاب، چک لیست مشخصات، نمونه‌های پیکربندی کار شده و پرسش‌های متداول به پایان می‌رسد.

یک چیستقاب توزیع نوری(ODF)؟

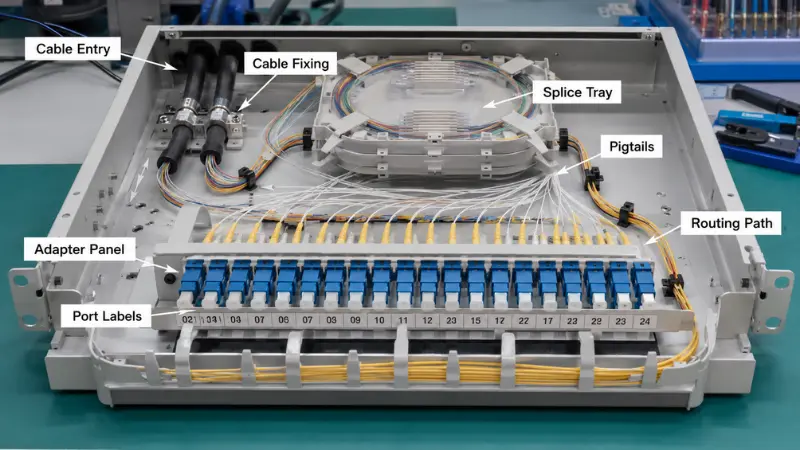

قاب توزیع نوری یک محفظه مدیریت فیبر است که برای خاتمه، اتصال، وصله، محافظت و سازماندهی فیبرهای نوری استفاده می شود. کابل‌های ورودی به فیبرهای خروجی، پیگتیل‌ها، پچ‌کوردها یا اجزای غیرفعال مانند اسپلیترها متصل می‌شوند و هر اتصالی به‌جای اینکه در جعبه شل بماند، برچسب‌گذاری شده، محافظت شده و برای نگهداری قابل دسترسی است.

در عملکرد روزانه، یک ODF خوب طراحی شده- از پایان دادن به فیبر، حفاظت از اتصال فیوژن، مسیریابی سیم وصله، ذخیره سازی شلی کابل، حفاظت کانکتور و آزمایش یا پیکربندی مجدد شبکه پشتیبانی می‌کند. دلیل اهمیت این موضوع به جای زیبایی ظاهری است: هنگامی که یک خطا در خارج از ساعات کاری ظاهر می شود، یک قاب با شماره پورت واضح و سینی های اتصال قابل دسترسی به تکنسین اجازه می دهد تا لینک را در عرض چند دقیقه ایزوله و تعمیر کند، در حالی که یک قاب پر ازدحام و بدون برچسب همان کار را به ساعت ها ردیابی الیاف با دست تبدیل می کند. بسیاری از عملکردهای خاتمه و حفاظت یکسان نیز به صورت فشرده ظاهر می شوندترمینال فیبر نوری و جعبه های توزیعنزدیک به مشترک استفاده می شود، به همین دلیل است که دو خانواده محصول به راحتی اشتباه گرفته می شوند. بعداً به آن تمایز باز می گردیم.

انواع اصلی قاب های توزیع نوری

ODF ها را می توان بر اساس روش نصب، محیط نصب، ظرفیت، ساختار داخلی و کاربرد گروه بندی کرد. متداول ترین دسته ها عبارتند از: پایه قفسه ای، پایه دیواری، فضای باز، ریل DIN، تقسیم کننده PLC و قاب های مدولار با تراکم بالا. هر بخش در زیر به نوع نوع، مکان مناسب و یک جزئیات کاربردی که اغلب در هنگام انتخاب نادیده گرفته می‌شود، می‌پردازد.

Rack Mount ODF

یک ODF mount rack در یک رک تجهیزات استاندارد 19-اینچی نصب می‌شود و محل کار اتاق‌های مخابرات، مراکز داده، دفاتر مرکزی، اتاق‌های سرور و کابل‌کشی ستون فقرات سازمانی است. معمولاً در ارتفاعات 1U، 2U، 3U یا 4U ارائه می شود و به طور تمیز با سوئیچ ها، روترها و پچ پنل ها در کنار آن یکپارچه می شود. به عنوان یک راهنمای تقریبی، یک واحد 1U اغلب تا 24 فیبر، یک واحد 2U حدود 48 تا 96 فیبر و واحدهای 3U تا 4U 96 تا 144 فیبر یا بیشتر را حمل می‌کند. این ارقام به طور قابل توجهی با فرمت آداپتور حرکت می کنند، بنابراین یک قاب با استفاده از پانل های LC یا MPO با چگالی بالا، فیبرهای بسیار بیشتری را در هر U نسبت به الیافی که از SC استفاده می کند، جا می دهد.

جزئیاتی که قابلیت استفاده طولانی مدت را تعیین می کند، انتخاب بین طرح کشوی ثابت و کشویی است. یک قاب ثابت ساده‌تر، پایدارتر و کم‌هزینه‌تر است، که مناسب پیوندهای ستون فقرات پایدار است که به ندرت تغییر می‌کنند. یک کشو کشویی به سینی اجازه می‌دهد تا برای اتصال و بازرسی به سمت جلو بکشد، که برای هر قاب که جابجایی‌ها، اضافه‌ها و تغییرات مکرر را مشاهده می‌کند، انتخاب بهتری است. قبل از تعیین یک نوع کشویی، تأیید کنید که فضای کافی در جلوی قفسه وجود دارد تا کشو به طور کامل گسترش یابد، زیرا یک قاب با تراکم بالا که در راهروی تنگ باز نمی‌شود، سخت است.

پایه دیواری ODF

پایه دیواری ODF به جای نشستن در داخل قفسه، مستقیماً به دیوار ثابت می‌شود، بنابراین در جایی که قفسه وجود ندارد یا فضا تنگ است، انتخاب طبیعی است: اتاق‌های کوچک مخابراتی، ساختمان‌های اداری، زیرزمین آپارتمان‌ها، نقاط توزیع طبقه و ورودی‌های ساختمان FTTH. معمولاً جمع و جور، قابل قفل است و برای تعداد فیبرهای متوسط ​​مانند 12، 24 یا 48 هسته مناسب است.

هنگام انتخاب یک پایه دیواری، جهت ورود کابل بیش از آنچه در ابتدا به نظر می رسد اهمیت دارد. قاب نصب شده در یک بالابر یا شفت باریک اغلب به جای ورودی عقب به ورودی پایین یا جانبی نیاز دارد، زیرا به سادگی در پشت جعبه جایی برای هدایت کابل بدون خم شدن تیز وجود ندارد. جهت ورود، ظرفیت سینی اتصال داخلی، طرح پانل آداپتور و فضای موجود برای سیم پیچی فیبر را قبل از سفارش، نه بعد از اینکه جعبه از قبل روی دیوار قرار دارد، تأیید کنید.

ODF در فضای باز

یک ODF در فضای باز، فیبر را در مکان‌های در معرض یا نیمه در معرض{0}}نظیر نقاط دسترسی FTTH، کابینت‌های مخابراتی در فضای باز، توزیع‌های پایه{1}، پهنای باند روستایی و سایت‌های صنعتی توزیع می‌کند. بر خلاف یک قاب داخلی، یک واحد خارجی بر اساس آب بندی محیطی خود زندگی می کند یا می میرد، بنابراین تعداد پورت ها تنها نیمی از مشخصات است.

رقمی که باید روی آن لنگر انداخته شود، رتبه حفاظت از ورود تعریف شده در استاندارد بین المللی استIEC 60529 (کد IP). از نظر عملی، IP54 به معنای محافظت از گرد و غبار و مقاوم در برابر پاشیدن آب است که می‌تواند برای موقعیت‌های سرپوشیده یا کابینت-مناسب باشد. IP65 به معنای گرد و غبار-محافظه در برابر فوران‌های کم فشار- آب است، که حداقل واقعی‌تر برای یک قاب کاملاً در معرض آب و هوا است. و IP66 تا IP68 جت های قوی تر یا غوطه وری موقت را اضافه می کنند. توجه داشته باشید که درجه غوطه وری بالاتر به طور خودکار به معنی مقاومت در برابر جت نیست، زیرا این دو آزمایش جداگانه هستند، بنابراین سایتی که هم باران رانندگی و هم آب راکد را می بیند ممکن است به یک رتبه بندی دوگانه نیاز داشته باشد. در کنار شکل IP، مقاومت در برابر اشعه ماوراء بنفش، طراحی لوله کابل، مقاومت در برابر خوردگی محفظه، روش قفل و نحوه مدیریت تراکم را بررسی کنید. یک قاب در فضای باز که به خوبی مهر و موم نشده است یکی از رایج ترین دلایل ایرادات مربوط به رطوبت{12}}سالها پس از نصب است.

DIN Rail ODF

ریل DIN ODF یک واحد جمع و جور است که روی یک ریل DIN در داخل کابینت الکتریکی یا محفظه کنترل صنعتی می‌چسبد و برای تعداد کم فیبر در سیستم‌های اتوماسیون، ارتباطات برق، تجهیزات شبکه هوشمند، کابینت‌های کنترل حمل و نقل و شبکه‌های کارخانه ساخته شده است. ارزش آن یکپارچگی است: خاتمه فیبر و محافظت را به همان پانل سیم کشی برق بدون نیاز به قفسه جداگانه می آورد.

برای کارهای صنعتی، از تعداد فیبر به محیط مکانیکی نگاه کنید. لرزش، عمق کابینت موجود، الزامات اتصال به زمین و کاهش فشار کابل همگی بر قابل اعتماد ماندن قاب تأثیر می‌گذارند و مسیریابی فیبر باید طوری تنظیم شود که تکنسین بتواند بدون ایجاد مزاحمت در هادی‌های برق مجاور به اتصالات دسترسی پیدا کند.

PLC Splitter ODF

یک تقسیم کننده PLC ODF تقسیم کننده های نوری غیرفعال را در داخل قاب قرار می دهد به طوری که یک فیبر تغذیه کننده به فیبرهای مشترک زیادی تقسیم می شود که آن را به یک بلوک اصلی از شبکه های دسترسی FTTH، GPON و EPON تبدیل می کند که در منابعی مانندتوصیه های ITU-T G.984 GPON. یک فریم منفرد می تواند پایان، نصب اسپلیتر، وصله و مدیریت کابل را ترکیب کند، که استقرار شبکه نوری غیرفعال را مرتب نگه می دارد. پیکربندی‌های معمولی از 1×8 تا 1×32 یا 1×64 اجرا می‌شوند و نسبت مناسب به بودجه پیوند و تراکم مشترک پروژه بستگی دارد.

دو نکته مهندسی ارزش برنامه ریزی دارد. اول، نسبت تقسیم، چیدمان پورت و فضای نگهداری را هدایت می‌کند، زیرا یک اسپلیتر 1×32 آداپتورهای خروجی بسیار بیشتری را نسبت به 1×8 تغذیه می‌کند، و این خروجی‌ها نیاز به فضایی برای وصله و برچسب‌گذاری بدون شلوغی دارند. همچنین به تصمیم گیری زودهنگام بین تقسیم متمرکز در یک گره و تقسیم توزیع شده در سراسر شبکه کمک می کند، یک مبادله به خوبی در این نمای کلی توضیح داده شدهانواع اسپلیتر نوری. دوم، استقرار PON تقریباً همیشه از کانکتورهای پرداخت زاویه-(APC) استفاده می‌کند. دلیل آن از دست دادن بازگشت است: انعکاس‌ها در یک درخت غیرفعال مشترک کیفیت سیگنال را برای هر مشترک در شاخه کاهش می‌دهند، و چهره‌های انتهایی APC آن انعکاس‌ها را بسیار بهتر از انعکاس‌های صاف-سرکوب می‌کنند. قبل از سفارش، نسبت تقسیم‌کننده، پولیش کانکتور، طرح‌بندی ورودی و خروجی، فضای موجود در سینی اتصال و طرح برچسب‌گذاری را تأیید کنید و مرور کنیداسپلیتر PLCگزینه هایی برای مطابقت با نسبت دقیق مورد نیاز طراحی شما.

ODF مدولار{0}}چگالی بالا

یک ODF مدولار با تراکم بالا-برای تعداد فیبرهای بزرگ در رک یا فضای کف محدود طراحی شده است، و انتخاب استانداردی برای مراکز داده، دفاتر مرکزی، ستون فقرات حامل، پردیس‌های بزرگ و نقاط تجمعی است که به فضا نیاز دارند تا رشد کنند. به جای یک پانل ثابت، این سیستم ها از پانل های آداپتور مدولار، کاست های قابل جابجایی، سینی های اتصال چندگانه و مسیرهای مسیریابی مهندسی شده استفاده می کنند و معمولاً از رابط های LC یا MPO/MTP پشتیبانی می کنند.

اشتباهی که در اینجا باید اجتناب شود، انتخاب صرفاً بر روی حداکثر تعداد پورت است. در تراکم‌های بسیار بالا، سیم‌های وصله در کنار هم جمع می‌شوند، فضای دسترسی جلو تنگ می‌شود، و یک قاب بیش از حد پر شده باعث می‌شود در حین تعمیر و نگهداری، پورت اشتباه قطع شود. سوال تعیین کننده برای کار با تراکم بالا، از جمله انتخاب آرایه LC-در مقابل{5}}که در این مورد پوشش داده شده است.راهنمای عملی LC در مقابل MTP/MPO، این است که آیا تکنسین ها همچنان می توانند به پورت ها برسند، پچ کوردها را مدیریت کنند و شعاع خمش را پس از بارگیری کامل قاب حفظ کنند.

جدول مقایسه انواع ODF

محدوده ظرفیت فقط مقادیر معمولی است و بر اساس طراحی محصول، فرمت آداپتور و پیکربندی تامین کننده متفاوت است. همیشه تعداد دقیق فیبر و گزینه های پانل را در برگه داده تأیید کنید.

راهنمای انتخاب سریع ODF

اگر فقط به یک هدایت سریع به سمت دسته مناسب نیاز دارید، جدول زیر موقعیت های معمول پروژه را به یک نقطه شروع مناسب ترسیم می کند. آن را به عنوان یک لیست کوتاه در نظر بگیرید، سپس جزئیات را با استفاده از چک لیست پایین تر تأیید کنید.

چگونه ODF مناسب برای پروژه خود انتخاب کنیم؟

انتخاب یک ODF صرفاً انتخاب جعبه ای با پورت های کافی نیست. یک قاب باید با کل طرح مطابقت داشته باشد، بنابراین عوامل زیر باید قبل از خرید تأیید شوند.

تعداد فیبر و گسترش آینده

با تعداد الیافی که امروز باید خاتمه دهید، به هم متصل کنید یا وصله کنید، شروع کنید، سپس یک ذخیره اضافه کنید. یک قاب دقیقاً به اندازه الیاف 24 امروزی، وقتی سایت به 48 می رسد، جایی باقی نمی گذارد، و ظرفیت مقاوم سازی بعداً معمولاً بیشتر از خرید آن در حال حاضر هزینه دارد. در عمل، بسیاری از پروژه ها 20 تا 50 درصد ظرفیت اضافی را برای پیوندهای آینده، فیبرهای پشتیبان و ارتقاء ذخیره می کنند. بپرسید که چه تعداد فیبر وارد می شود، چه تعداد از آنها خارج می شود، آیا کاربران یا ساختمان های بیشتری اضافه می شوند و آیا سینی اتصال و ظرفیت آداپتور می توانند این رشد را جذب کنند.

فضای نصب

مکان تا حد زیادی نوع را دیکته می کند. یک قفسه 19 اینچی موجود به قاب رک اشاره می کند. سایتی که فقط فضای دیواری دارد به قاب دیواری اشاره دارد. یک فیبر در داخل یک کابینت صنعتی به یک قاب ریلی DIN اشاره می کند. و نصبی که در معرض باران، گرد و غبار یا نوسانات دما باشد، یک واحد داخلی استاندارد را به نفع یک واحد بیرونی رد می کند. قبل از متعهد شدن به مدل، فضای واقعی موجود، از جمله عمق قفسه یا فاصله کشو را اندازه گیری کنید.

محیط داخلی در مقابل محیط خارجی

قاب های داخلی و خارجی قابل تعویض نیستند. واحدهای داخلی مناسب فضاهای محافظت شده مانند اتاق تجهیزات، دفاتر و کمدهای مخابراتی هستند که در آن آب بندی اولویت ندارد. واحدهای بیرونی به محافظت قابل دفاع در برابر رطوبت، گرد و غبار، خوردگی و UV نیاز دارند، به همین دلیل است که رتبه IP، مواد محفظه، آب بندی درب، طراحی گلند، ساختار قفل و محدوده دما همگی به مشخصات تعلق دارند. تفاوت بین حمل و نقل داخلی و خارجی، از جمله انواع کابل و مسیریابی، در این راهنما پوشش داده شده است.نصب کابل فیبر داخلی و خارجی. استفاده از قاب داخلی در خارج از منزل یک علت مکرر و قابل اجتناب کاهش قابلیت اطمینان است.

نوع اتصال دهنده و آداپتور

ODF ها را می توان با آداپتورهای SC، LC، FC یا ST پیکربندی کرد و انتخاب درست از پچ کوردها، پیگتیل ها و رابط های تجهیزات فعال پیروی می کند. به عنوان یک الگوی کلی،کانکتورهای SCدر مخابرات و FTTH گسترده هستند،کانکتورهای LCبر مراکز داده با تراکم{0} بالا و کار سازمانی تسلط دارند، FC در برخی از مخابرات و ابزار دقیق ظاهر می‌شود، و ST در شبکه‌های قدیمی زنده می‌ماند. فرمت را در برابر تطابق تأیید کنیدآداپتورهای فیبر نوریشما قصد استفاده از

نوع لهستانی سزاوار توجه برابر است. وجه های انتهایی UPC (مسطح، کمی گنبدی شکل) معمولاً افت برگشتی حدود 50 دسی بل را ارائه می دهند، در حالی که وجه های انتهایی APC (زاویه دار 8-درجه) با انعکاس نور سرگردان به داخل روکش به جای پس زدن فیبر، تقریباً به ۶۵ دسی بل می رسند، به همین دلیل است که APC در برنامه های ویدیویی PON و RF استاندارد است. این دو نباید با یکدیگر جفت شوند: اتصال APC-به UPC باعث از بین رفتن زیاد درج می شود و می تواند از نظر فیزیکی به وجه های انتهایی فرول آسیب برساند. اگر گزینه ها را می سنجید، این توضیح ازانواع پولیش PC، UPC و APCتفاوت ها را با جزئیات پوشش می دهد.

ظرفیت سینی اسپلایس

اگر از قاب برای اتصال فیوژن استفاده شود، ظرفیت سینی داخلی باید با تعداد فیبر مطابقت داشته باشد، نه فقط با تعداد آداپتور. یک اشتباه رایج و خسته کننده، خرید یک قاب با پورت های آداپتور زیاد اما سینی های بسیار کم است. به عنوان یک قانون برنامه ریزی، یک سینی اسپلایس معمولاً 12 یا 24 اتصال محافظت شده را در خود جای می دهد، بنابراین یک کار فیبر 24- تقریباً به یک تا دو سینی، یک کار فیبر 48-دو تا چهار و غیره نیاز دارد. وقتی سینی‌ها کوتاه می‌شوند، علائم قابل پیش‌بینی هستند: آستین‌های انقباض حرارتی جایی برای نشستن ندارند، الیاف را نمی‌توان در کمترین شعاع خمشی خود پیچید، تعمیر و نگهداری به معنای ایجاد اختلال مجدد در اتصالات موجود است، و انبساط در آینده ناخوشایند می‌شود. با توجه به شیوه های خلاصه شده توسطانجمن فیبر نوریکابل‌های محل‌های کوچک معمولاً پس از نصب به شعاع خمشی در حدود 25 میلی‌متر نیاز دارند و قابی که نمی‌تواند آن شعاع را نگه دارد، بی‌صدا تلفات درج را افزایش می‌دهد. تعداد سینی‌ها، فضای ذخیره‌سازی آستین و مسیر مسیریابی را با هم برنامه‌ریزی کنید و خود را مرور کنیدپیگتیل های الیافیدر کنار قاب تا پایانه ها و سینی ها سازگار باشند. اگر هنوز در حال تصمیم گیری بین اتصالات اتصال و فیلد{1}}نصب شده هستید، این مقایسه را انجام دهیداتصال فیوژنمرجع مفیدی است

ورودی کابل و دسترسی به تعمیر و نگهداری

جهت ورود کابل یک محدودیت واقعی-جهانی است، نه یک جزئیات. قاب‌ها از ورودی عقب، جانبی، بالا یا پایین پشتیبانی می‌کنند و عدم تطابق با چیدمان سایت باعث خمیدگی شدید یا مسیریابی نامرتب می‌شود. دسترسی به تعمیر و نگهداری از همان منطق پیروی می کند: یک کشو کشویی یا طراحی دسترسی به جلو برای شبکه هایی که اغلب تغییر می کنند آسان تر است، در حالی که یک ساختار ثابت برای پیوندهای پایدار با تغییرات اندک قابل قبول است. هنگامی که کابل ها در آن قرار می گیرند، قاب هایی که روی کاغذ فشرده به نظر می رسند، ممکن است سخت باشد.

لیبلینگ و مدیریت کابل

برچسب‌گذاری پاک باعث صرفه‌جویی در زمان در هنگام خطاها و ارتقاء می‌شود و در فریم‌های بزرگ‌تر برچسب‌گذاری ضعیف باعث اتصالات اشتباه، ایزوله‌سازی طولانی‌تر خطا و قطع‌های قابل اجتناب می‌شود. یک قاب خوب امکان شماره گذاری پورت های متمایز، فضای برچسب اختصاصی، حلقه های مسیریابی سیم پچ، نقاط اتصال، فضای ذخیره سازی شل و جدایی بین کابل های ورودی و پچ کورد را فراهم می کند. مسیریابی خود را حفظ کنیدپچ کوردهابرنامه ریزی شده از ابتدا به جای اضافه شدن به عنوان یک فکر بعدی.

چک لیست مشخصات ODF قبل از درخواست قیمت

آماده کردن این جزئیات قبل از تماس با یک تامین کننده، عقب و جلو را کوتاه می کند و خطر دریافت پیکربندی اشتباه را کاهش می دهد.

• کل الیاف اکنون به پایان می رسد، به اضافه درصد ذخیره برای رشد آینده.
• نصب در داخل یا خارج از منزل، و برای فضای باز، رتبه IP هدف.
• روش نصب: قفسه 19{1} اینچی ارتفاع U، دیوار، میله، ریل DIN یا کابینت.
• فرمت رابط و آداپتور (SC، LC، FC یا ST) و پولیش (UPC یا APC).
• نوع پیگتیل و پچ کورد، طول و مقدار.
• تعداد سینی های اتصال و ظرفیت مورد نیاز در هر سینی.
• نسبت شکاف و موقعیت تقسیم، برای پروژه های PON.
• جهت ورود کابل و قطر خارجی کابل یا اندازه گلند.
• طرح شماره گذاری و شماره گذاری پورت-.
• ساختار ثابت یا کشویی و سمت دسترسی مورد نیاز.

نمونه تنظیمات ODF

سه سناریوی ناشناس نشان می دهد که چگونه عوامل فوق در عمل ترکیب می شوند.

نقطه توزیع ساختمان FTTH کوچک

برای 24 فیبر با پیگتیل SC/APC در داخل یک رایزر، یک پایه دیواری فشرده ODF با دو سینی اتصال و ورودی کابل پایین یا جانبی معمولاً کافی است. رزرو چند پورت یدکی فضایی را برای واحدهای اضافی در ساختمان بدون افزودن قاب دوم باقی می گذارد.

تجمیع مرکز داده

برای 96 فیبر روی LC در یک راهروی شلوغ، یک پایه قفسه کشویی 2U با چگالی بالا ODF با دسترسی جلو و ورودی کابل دوگانه، وصله‌ها را قابل کنترل نگه می‌دارد و از شعاع خمش در زیر بار بند ناف{{3} سنگین محافظت می‌کند. کشوی کشویی در اینجا اهمیت دارد زیرا تغییرات مکرر هستند.

دسترسی به FTTH روستایی روی یک قطب

برای تقسیم فیدر برای بسیاری از مشترکین، یک قاب توزیع کننده در فضای باز با رتبه IP65 یا بالاتر، مجهز به یکاسپلیتر 1×32و کانکتورهای SC/APC، هم تقسیم شدن و هم قرار گرفتن در معرض محیطی را در یک محفظه کنترل می کند.

انتخاب ODF بر اساس برنامه

شبکه های دسترسی FTTH و PON

کار FTTH تمایل دارد از قاب‌های نصب دیواری در داخل خانه، قاب‌های بیرونی در نقاط دسترسی در معرض، و قاب‌های جداکننده PLC در هر جایی که نیاز به تقسیم غیرفعال باشد استفاده می‌کند. یک زیرزمین، اتاق مخابرات یا نقطه توزیع طبقه معمولاً نیاز به یک واحد نصب دیواری دارد. یک مکان خارجی، مکان خارجی- دارای رتبه را می طلبد. و یک گره تقسیم کننده یک قاب تقسیم کننده را فراخوانی می کند که تقسیم کننده را با خاتمه یکپارچه می کند. برای یک دید گسترده تر از آنچه که یک ساخت غیرفعال نیاز دارد، این استاجزای غیرفعال FTTHراهنمای تدارکات یک همراه مفید است.

مراکز داده و اتاق های مخابراتی

این محیط‌ها طرفدار قاب‌های ماژولار-با چگالی بالا هستند و عموماً به تعداد فیبر بالا، آداپتورهای{1}}LC با چگالی بالا، مسیریابی سیم{2}} تمیز، برچسب‌گذاری قابل اعتماد و فضایی برای گسترش نیاز دارند. در رک های متراکم، مدیریت کابل به اندازه تراکم پورت خام وزن دارد.

ساختمان های سازمانی و شبکه های پردیس

در اینجا قاب مناسب به طراحی ستون فقرات بستگی دارد. اتاق تجهیزات اصلی اغلب از قاب نصب قفسه ای استفاده می کند، در حالی که نقاط توزیع کف از قاب های دیواری استفاده می کنند. در سراسر یک پردیس چند ساختمانی، ODFها فیبرهای ستون فقرات را خاتمه می دهند و نقطه اتصال تمیزی بین ساختمان ها، سوئیچ ها و اتاق های تجهیزات ایجاد می کنند.

شبکه های کابینت صنعتی و کنترل

شبکه‌های صنعتی به قاب‌های ریلی DIN یا دستگاه‌های نصب دیواری فشرده تکیه دارند. این قاب باید با کابینت کنترل مطابقت داشته باشد، الیاف را در برابر فشارهای مکانیکی محافظت کند و به تکنسین‌ها اجازه دهد بدون دست زدن به سیم‌کشی برق به کانکتورها برسند، با لرزش، گرد و غبار، دمای کابینت و کاهش فشار.

ODF در مقابل پچ پنل فیبر در مقابل جعبه توزیع فیبر

خریداران اغلب این سه را اشتباه می گیرند زیرا همه آنها اتصالات فیبر را مدیریت می کنند، اما آنها یکسان نیستند. یک ODF معمولا کامل ترین واحد است که پانل های آداپتور، سینی های اتصال، مسیریابی کابل، ذخیره سازی شل و حفاظت را با هم ترکیب می کند. یک پچ پنل فیبر بیشتر بر روی وصله اتصالی در داخل یک قفسه متمرکز است، اگرچه برخی شامل سینی‌های اتصال هستند. جعبه توزیع فیبر معمولا کوچکتر است و در ساختمان های FTTH، نقاط طبقه یا مکان های دسترسی در فضای باز به کاربران نهایی نزدیک تر است.

یک راه کوتاه برای تصمیم گیری: از یک ODF زمانی استفاده کنید که به خاتمه ساختاری، اتصال، وصله و مدیریت با هم نیاز دارید. زمانی که عمدتاً به وصله‌سازی مبتنی بر رک-در نزدیکی تجهیزات فعال نیاز دارید، از یک پچ پنل استفاده کنید. و زمانی که به توزیع فشرده نزدیک به کاربران نیاز دارید از جعبه توزیع استفاده کنید. از آنجایی که نامگذاری بین تامین کنندگان و بازارها متفاوت است، ساختار، ظرفیت و عملکرد واقعی را به جای برچسب روی برگه اطلاعات قضاوت کنید. این نگاه عمیق تر بهتفاوت بین ODF و پچ پنل فیبراگر مرز هنوز مبهم است، ارزش خواندن دارد.

اشتباهات رایج هنگام انتخاب ODF

انتخاب فقط بر اساس تعداد بندر

تعداد بندر مهم است، اما به تنهایی کافی نیست. ظرفیت اتصال، ورودی کابل، فرمت آداپتور، فضای نگهداری و فضای انبساط همگی شکل می دهند که آیا قاب واقعاً در محل کار می کند یا خیر.

نادیده گرفتن توسعه آینده

یک چارچوب کم هزینه-بدون ظرفیت اضافی در لحظه رشد شبکه گران می شود. برای رشد فیبر قبل از انتخاب نهایی به جای بعد از آن برنامه ریزی کنید.

استفاده از ODF داخلی در فضای باز

فریم های داخلی برای باران، گرد و غبار و قرار گرفتن در معرض پایدار در فضای باز ساخته نشده اند. تاسیسات در فضای باز نیاز به یک محفظه به خوبی مهر و موم شده با درجه IP مناسب و طراحی غده دارند.

اختلاط انواع رابط بدون برنامه ریزی

انتخاب های SC، LC، FC، APC و UPC باید با پچ کوردها، پیگتیل ها و تجهیزات فعال هماهنگ شوند. ترکیب اشتباه، پیچیدگی نصب را افزایش می دهد و در صورت عدم تطابق، عملکرد نوری را کاهش می دهد.

فراموش کردن دسترسی به تعمیر و نگهداری

فریمی که روی کاغذ جمع و جور به نظر می رسد ممکن است پس از کابل کشی سخت باشد. اطمینان حاصل کنید که تکنسین ها می توانند با خیال راحت به آداپتورها، سینی های اتصال و مناطق مسیریابی پس از نصب دسترسی پیدا کنند.

سوالات متداول

نتیجه گیری

انواع اصلی قاب توزیع نوری عبارتند از: پایه قفسه ای، پایه دیواری، فضای باز، ریل DIN، شکاف کننده PLC و مدولار با تراکم بالا، و انتخاب صحیح به دنبال تعداد فیبر، فضای نصب، محیط، نوع اتصال و پولیش، ظرفیت سینی اتصال، مسیریابی کابل و گسترش آینده است. یک سایت کوچک داخلی ممکن است فقط به یک قاب دیواری نیاز داشته باشد. اتاق‌های مخابرات و مراکز داده معمولاً برای نصب قفسه‌ای یا فریم‌های{2}}با چگالی بالا درخواست می‌کنند. شبکه‌های FTTH و PON اغلب از فریم‌های شکاف‌کننده در فضای باز و PLC استفاده می‌کنند. و کابینت های صنعتی به خوبی توسط فریم های ریلی DIN سرو می شوند. قبل از انتخاب، جزئیات پروژه خود را با استفاده از چک لیست بالا آماده کنید، و تعیین چارچوبی که عملی، قابل اعتماد و نگهداری آسان باشد بسیار آسان تر می شود.
