نصب کابل فیبر نوری داخلی و خارجی

تیم فیبر Evolux · فوریه 2026 · 10 دقیقه خواندن

نصب فیبر نوری گامی حیاتی در ساخت شبکه های-با عملکرد بالا است. انتخاب کابل مناسب، انتقال کارآمد داده، طول عمر و دوام را در محیط های مختلف تضمین می کند. این راهنما کابل فیبر نوری داخلی و نصب کابل فیبر نوری در فضای باز را با نکات عملی برای هر سناریو پوشش می دهد.

تازه با فیبر نوری؟ ممکن است بخواهید ما را بررسی کنیداصول کانکتور فیبر نوریاول

انواع کابل فیبر نوری بر اساس کاربرد

کابل های فیبر نوری بر اساس محیط استقرارشان طبقه بندی می شوند: داخلی و خارجی. هر نوع با ویژگی های خاص برای رسیدگی به شرایط مختلف طراحی شده است.

کابل های فیبر نوری داخلی

کابل های فیبر نوری داخلی معمولا در ساختمان ها، ادارات و مراکز داده استفاده می شود. این کابل‌ها انعطاف‌پذیر، سبک وزن هستند و با مواد مقاوم در برابر آتش{1}}برای رعایت قوانین ایمنی طراحی شده‌اند. آنها استرس محیطی کمتری را نسبت به کابل های فضای باز تجربه می کنند، اما باید با استانداردهای ایمنی آتش نشانی دقیق مطابقت داشته باشند.

درجه بندی آتش بیش از آن چیزی است که اکثر مردم تصور می کنند. در آتش سوزی ساختمان، روکش کابل نامناسب می تواند دود سمی را آزاد کند یا شعله های آتش را در فضاهای انتقال هوا پخش کند. طبق ماده 770 NEC (کد ملی برق)، آنچه باید در مورد رتبه‌بندی‌ها بدانید در اینجا آمده است:

استفاده از رتبه بندی اشتباه فقط نقض کد نیست. ما دیده‌ایم که نصاب‌ها کابل OFNR را از طریق فضاهای پلنوم اجرا می‌کنند تا در هر فوت چند سنت صرفه‌جویی کنند. بازرس ساختمان آن را می گیرد، همه چیز پاره می شود و با کابل مناسب دوباره درست می شود. "پس انداز" در پایان حدود 10 برابر بیشتر هزینه دارد.

کابل های فیبر نوری فضای باز

کابل‌های فضای باز با مجموعه‌ای کاملاً متفاوت از چالش‌ها مواجه می‌شوند-نوسان‌های دما از -40 درجه تا +70 درجه، نفوذ رطوبت، تخریب UV، استرس فیزیکی، و گاهی اوقات جوندگانی که ژاکت را می‌جوند. این کابل ها با ژاکت های زره ​​پوش و مواد مسدود کننده آب محکم تر ساخته می شوند.

کابل های فیبر زیرزمینی

این کابل ها از طریق مجراهایی به عمق 1 تا 2 متر کشیده می شوند. مجرا محافظت فیزیکی را فراهم می کند، اما رطوبت همچنان در طول زمان وارد می شود-به همین دلیل است که کابل های زیرزمینی به آب-مسدود کننده ژل یا چسب خشک- در داخل نیاز دارند. ژاکت‌های سازگار{7}}روان‌کننده به کاهش اصطکاک در طول کشش‌های طولانی از طریق سیستم مجرا کمک می‌کنند.

کابل های مدفون مستقیم

بر خلاف کابل های زیرزمینی، کابل های مدفون مستقیم بدون مجرا به داخل زمین می روند. آنها به زره تقویت شده-نوار فولادی یا آلومینیومی موجدار-برای کنترل فشار خاک و آسیب جوندگان نیاز دارند. Evolux ارائه می دهدکابل های زره ​​پوشبا حفاظت پیشرفته که به طور خاص برای کاربردهای دفن مستقیم طراحی شده است.

کابل های هوایی

کابل های هوایی بین قطب ها آویزان شده یا به ساختمان ها متصل می شوند. آنها از خطرات زیرزمینی محافظت می شوند، اما در عوض با بارگیری باد، تجمع یخ و قرار گرفتن در معرض مداوم UV مواجه هستند. طرح‌های خود پشتیبان-با سیم پیام‌رسان فولادی داخلی- استاندارد هستند- پیام‌رسان وزن کابل را تحمل می‌کند در حالی که فیبرهای نوری در داخل محافظت می‌شوند.

کابل های زیردریایی

برای استقرار در زیر آب در رودخانه ها، دریاچه ها یا مناطق ساحلی، کابل ها به مقاومت بالایی در برابر آب نیاز دارند. اکثراً از موانع متعددی استفاده می‌کنند:-لوله‌های پر از ژل، نوارهای متورم شونده با آب-و ساختارهای مهر و موم شده هرمتیک. زره های سنگین در برابر حملات لنگر محافظت می کند.

برنامه ریزی قبل از نصب

در اینجا چیزی است که اکثر راهنماها به اندازه کافی بر آن تأکید نمی کنند: برنامه ریزی از حدود 95٪ مشکلات نصب جلوگیری می کند. نه مسائل فنی{2}}مشکلات برنامه ریزی. شخصی فراموش کرده است بررسی کند که آیا مجرای موجود قبلاً پر است یا خیر. کسی متوجه نشد که برای عبور از جاده مجوز لازم است. یک نفر کابل 20 متری کوتاه سفارش داد.

قبل از سفارش هر چیزی، کل مسیر را پیاده روی کنید و سند بزنید:

فاصله کل- آن را اندازه گیری کنید، تخمین نزنید. 10-15٪ برای تغییرات شل و مسیریابی اضافه کنید.

موانع- دیوارها، سقف‌ها، تاسیسات موجود، گذرگاه‌ها

شرایط محیطی- آیا در معرض دمای شدید قرار خواهد گرفت؟ رطوبت؟ مواد شیمیایی؟

زیرساخت های موجود- آیا می‌توانید از کانال‌ها، سینی‌های کابل یا مسیرهای موجود استفاده کنید؟

مجوزهای لازم- مجوزهای حفاری، مجوزهای ساختمانی، قراردادهای حق--

برای کار در فضای باز تماس بگیرید811(در ایالات متحده) برای تعیین مکان تاسیسات زیرزمینی موجود قبل از هر حفاری. این امر از نظر قانونی الزامی است و ضربه زدن به خط گاز یا کابل برق مشکلات جدی ایجاد می کند.

بهترین روش ها برای نصب فیبر نوری

کابل‌های فیبر مزایای بزرگی{0}}پهنای باند بالا، تلفات کم، مصونیت در برابر تداخل الکترومغناطیسی دارند. اما این مزایا فقط زمانی نمایان می شوند که نصب به درستی انجام شود. در اینجا توصیه های هدفمند برای سناریوهای مختلف نصب ارائه شده است.

نصب فیبر نوری در فضای داخلی

نصب سقف و کف مرتفع

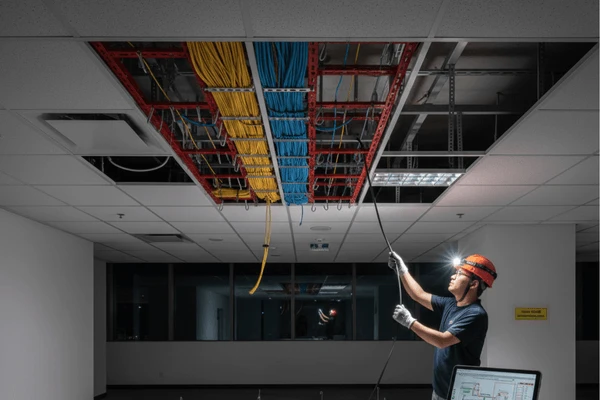

سقف های رها شده و کف های بلند احتمالاً ساده ترین مکان ها برای اجرای فیبر هستند. پانل های سقف را معمولاً می توان به سمت بالا هل داد و کنار زد و به شما امکان دسترسی به کابل های مسیر بالا را می دهد. کاشی های کف برآمده به همین ترتیب بلند می شوند.

کابل‌ها در این فضاها باید به خوبی-پشتیبانی و سازماندهی شوند. در مسیرهای مستقیم از سینی‌ها، قلاب‌های J-یا نوارهای نوار چسب{3}}با فاصله حدود 4 تا 5 فوت، با تکیه‌گاه‌های اضافی در تغییر جهت استفاده کنید.

یک چیز را مردم فراموش می کنند: تکیه گاه ها را به ساختار ساختمان متصل کنید، نه شبکه سقف. شبکه فقط برای نگه داشتن وزن کاشی طراحی شده است. ما دیده‌ایم که وقتی کابل‌های زیادی به شبکه وصل می‌شوند، بخش‌های سقف پایین می‌آیند. فوراً اتفاق نمی افتد-به ماهها یا سالها وزن انباشته نیاز دارد-اما وقتی از بین میرود، همه چیزهای زیر را از بین میبرد.

چند نکته دیگر که در نصب سقف باید رعایت شود:

کابل ها را مستقیماً روی کاشی های سقفی نکشید. آنها آویزان می شوند و در نهایت سقوط می کنند.

زیپ‌ها را خیلی سفت نبندید. نقاط استرسی ایجاد می کند که بعداً مشکل ایجاد می کند. تسمه های Velcro بهتر کار می کنند.

فیبر را حداقل 12 اینچ از کابل های برق جدا کنید. فیبر در برابر تداخل مصون است، اما کابل های برق تولید گرما می کنند.

در-تاسیسات کابینت

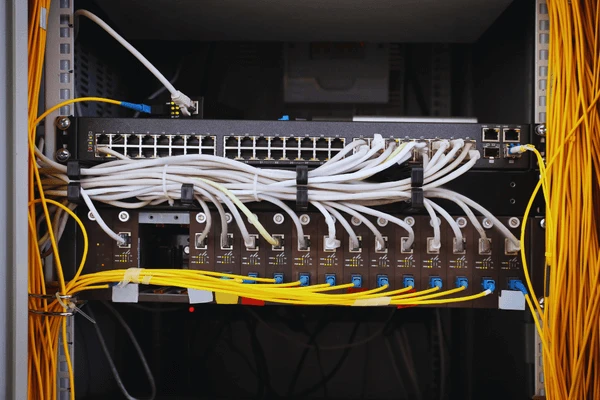

کابل های داخل کابینت های قفسه ای باید سازماندهی شوند. قفسه‌های کثیف باعث مشکلات واقعی می‌شوند{1}}عیب‌یابی سخت‌تر، قطع کردن تصادفی چیزی آسان‌تر، کابوس ایجاد تغییرات بعداً.

استفاده کنیدپچ پنل های فیبربرای نقاط پایان تمیز کابل ها را از طریق مدیر کابل های عمودی و افقی عبور دهید به جای اینکه اجازه دهید آنها در سراسر تجهیزات قرار بگیرند. کابل های فیبر و برق را در طرف مقابل قفسه نگه دارید.

همیشه حلقه‌های سرویس{0}}را برای استفاده در آینده به‌صورت پیچ‌دار قرار دهید. بدون شلی، حتی متحرک کردن تجهیزات چند اینچی ممکن است نیاز به کشیدن کابل های جدید داشته باشد.

تاسیسات رایزر

کابل های عمودی بین طبقات به دلیل وزن کابل مشکل هستند. اگر به درستی پشتیبانی نشود، خود کابل می تواند در طول زمان کشیده شود.

اگر رایزر به فضاهای پلنوم متصل می‌شود، از حداقل کابل دارای رتبه‌بندی OFNR-برای رایزرها-OFNP استفاده کنید. کابل‌ها را در فواصل منظم با استفاده از گیره‌های فیبر-برنامه‌دار پشتیبانی کنید. گیره های فلزی معمولی در صورت سفت شدن بیش از حد می توانند فیبر را خرد کنند.

در اینجا نکته ای وجود دارد که باعث صرفه جویی در تلاش می شود: از طبقه بالا شروع کنید و به سمت پایین بکشید، نه بالا. کشیدن کابل به سمت بالا در کل با جاذبه مبارزه می کند و با هر متری که می کشید، بار افزایش می یابد. پایین کشیدن به گرانش اجازه می دهد تا به جای مبارزه با شما کمک کند.

شاید روش های جابجایی از سوی سازندگان مختلف کابل کمی متفاوت باشد. بنابراین برگه اطلاعات کابل را برای حداکثر افزایش عمودی بدون پشتیبانی بررسی کنید و ابتدا دستورالعمل های آنها را دنبال کنید.

نصب فیبر نوری در فضای باز

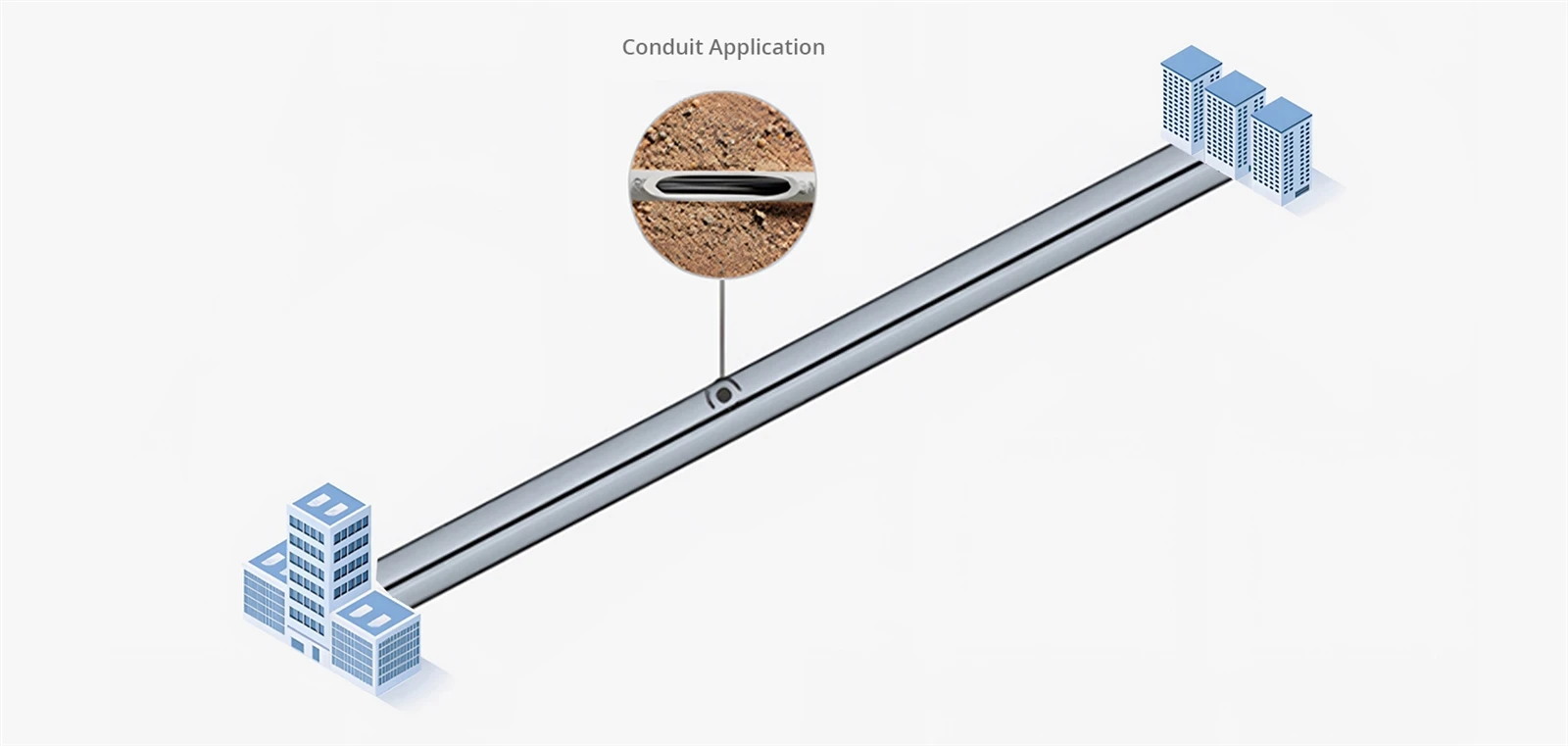

نصب کانال

لوله حفاظت طولانی مدت خوبی برای کابل‌های فضای باز ایجاد می‌کند، اما پس از نصب، ایجاد تغییرات دشوار و پرهزینه است. از قبل مسیر را با دقت برنامه ریزی کنید.

هنگام کشیدن کابل از طریق مجرا، تمام نقاط انتقال را صاف نگه دارید. در جعبه‌های اتصال و دستگیره‌ها، اجازه ندهید کابل‌ها روی لبه‌های تیز قرار گیرند-یک قطعه کوتاه لوله انعطاف‌پذیر یا مجرای داخلی برای هدایت کابل در گوشه‌ها اضافه کنید. جعبه‌ها را به بخش‌های قابل مدیریت تقسیم کنید و به شما برای کارهای آینده دسترسی داشته باشید.

در حین نصب همیشه یک طناب کششی در مجرا قرار دهید. بعداً به آن نیاز خواهید داشت. ژل مبتنی بر آب-روان کننده سازگار با فیبر-برای کشش های طولانی{3}}به خوبی کار می کند، اما بررسی کنید که با مواد ژاکت کابل شما سازگار است.

توجه:شعاع داخلی خم های مجرا باید حداقل 10 برابر قطر خارجی کابل باشد. برای یک کابل معمولی 8 میلی متری در فضای باز، این حداقل شعاع خمش 80 میلی متر است. مسیرهای مجرا باید به 100 فوت بین نقاط کششی محدود شود و بیش از دو خم 90 درجه در هر بخش نباشد. فراتر از این محدودیت ها به طور چشمگیری کشش کششی را افزایش می دهد.

تکنیک شکل-8

برای کشش‌های بسیار طولانی-چند صد پا یا بیشتر-سعی نکنید این کار را یکجا انجام دهید. تا یک نقطه میانی بکشید، کابل اضافی را به شکل شکل 8 (نه دایره ای، که باعث پیچش می شود) قرار دهید، سپس به کشش ادامه دهید. این کشش را توزیع می کند و از تجاوز بیش از حد توان کششی کابل جلوگیری می کند.

نصب مستقیم مدفون

دفن مستقیم کابل را مستقیماً در زمین بدون مجرا قرار می دهد. شما کاملاً به کابل زره پوش دارای رتبه بندی برای دفن مستقیم نیاز دارید-کابل معمولی در فضای باز بیش از یک یا دو سال دوام نمی آورد.

قبل از حفاری، تماس بگیرید811برای مکان یابی تاسیسات موجود در اکثر جاها طبق قانون مورد نیاز است. ضربه زدن به خط گاز یا تنه فیبر در بهترین حالت گران و در بدترین حالت خطرناک است. مجوزهای حفاری را دریافت کنید{3}}اکثر حوزه های قضایی به آنها نیاز دارند.

عمق دفن بستگی به مکان دارد:

همیشه در زیر خط یخبندان منطقه خود دفن کنید. چرخه های ذوب یخ{1}}می تواند خاک را جابجا کند و به کابل هایی که خیلی کم عمق دفن شده اند آسیب برساند.

پس از قرار دادن کابل، ابتدا با ماسه یا خاک ریز{0}}بدون سنگ مستقیماً روی کابل پر کنید. نوار هشدار را حدود 12 اینچ بالاتر نصب کنید. مسیر دقیق را با مختصات GPS یا اندازه گیری های دقیق مستند کنید. سال‌ها بعد، کسی از شما تشکر می‌کند که باید آن را پیدا کند.

نصب هوایی

نصب هوایی کابل ها را بین قطب ها معلق می کند. از هزینه های سنگربرداری اجتناب می کند، اما کابل ها را در معرض آب و هوا-باد، یخ، خورشید، نوسانات دما قرار می دهد.

کابل‌های{0}خود پشتیبانی با سیم پیام‌رسان یکپارچه استاندارد هستند. پیام رسان بار وزن و باد را تحمل می کند در حالی که فیبرهای نوری در داخل محافظت می شوند. برای نصب در نزدیکی خطوط برق، همه کابل‌های-خود دی‌الکتریک-پشتیبانی (ADSS) از نخ آرامید به‌جای فولاد برای جلوگیری از خطرات الکتریکی استفاده می‌کنند.

افتادگی بین قطب ها بیش از آنچه مردم تصور می کنند اهمیت دارد. سفت بودن بیش از حد باعث ایجاد مشکلات استرس در هوای سرد در هنگام انقباض کابل می شود. شلی بیش از حد باعث حرکت بیش از حد در باد می شود و در نقاط اتصال ایجاد خستگی می کند. برای دهانه های بیش از 100 متر یا در مناطق با آب و هوای سخت، احتمالاً از یک مهندس می خواهید که افتادگی مناسب را محاسبه کند.

در جایی که کابل ها وارد ساختمان می شوند، حلقه های گسترش نصب کنید. تغییرات دما باعث انبساط و انقباض قابل توجه-بدون حلقه‌ها می‌شود، این حرکت استرس را در نقاط ورودی متمرکز می‌کند و می‌تواند به کابل و نفوذ ساختمان در طول زمان آسیب برساند.

اتصال و خاتمه

نصب کابل ها نیمی از کار است. اتصال صحیح آنها نیمه دیگر است.

اتصال فیوژن

اتصال فیوژن دو انتهای فیبر را با یک قوس الکتریکی ذوب می کند. یک اتصال همجوشی خوب تقریباً بدون تلفات-معمولاً کمتر از 0.05 دسی بل است. به همین دلیل است که استاندارد نصب دائمی است.

این فرآیند در هر مرحله نیاز به دقت دارد:

نوارپوشش محافظ برای افشای فیبر لخت. استفاده از الیاف بردار مناسب-ابزارهای بداهه به شیشه آسیب می رساند.

تمیزفیبر لخت با 99٪ ایزوپروپیل الکل و دستمال مرطوب{1}}بدون پرز. یک پاس در هر بخش پاک کردن.

شکافتنفیبر برای ایجاد یک وجه انتهایی صاف و عمود بر. کیفیت برش، کیفیت اتصال را تعیین می‌کند{1}}اگر به نظر بریدگی، زاویه‌دار یا ناهموار به نظر می‌رسد، بیشتر به عقب برگردید و دوباره امتحان کنید.

فیوزبا قرار دادن الیاف در اسپلایسر. آنها را به طور خودکار تراز می کند و قوس را اعمال می کند.

محافظت کنیداتصال با یک آستین گرم{0}}. اتصالات فیوژن لخت بسیار شکننده هستند.

اگر اسپلایسر تلفات را بالای 0.05 دسی بل تخمین بزند، مشکلی پیش آمده است. بهتر است آن را دوباره انجام دهید تا اینکه یک اسپلایس حاشیه ای را بپذیرید.

برای پایان کار، کیفیتپیگتیل فیبر نوریبا کانکتورهای صیقلی شده کارخانه، تفاوت واقعی در نتایج نهایی ایجاد می‌کند.

اتصال مکانیکی

اتصالات مکانیکی از فیکسچرهای تراز و ژل همسان-به جای فیوژن استفاده می‌کنند. نصب سریعتر، بدون نیاز به تجهیزات فیوژن گران قیمت.

معاوضه: تلفات بیشتر (0.1-0.5 دسی بل معمولی در مقابل کمتر از 0.05 دسی بل برای همجوشی) و قابلیت اطمینان بلند مدت کمتر در محیط های خشن. برای تعمیرات اضطراری یا کارهای کم تعداد{5}}فیبر که در آن هزینه تجهیزات نگران کننده است، جریمه است. برای زیرساخت های دائمی، همجوشی هنوز راهی است.

انواع اتصال دهنده ها

برنامه های مختلف برای اتصال دهنده های مختلف نیاز دارند:

ماکانکتورهای فیبر نوریدر تمام انواع استاندارد برای پایان کار کارخانه و مزرعه وجود دارد.

تست و مستندسازی

از آزمایش غافل نشوید "لینک روشن می شود" به این معنی نیست که نصب خوب است. نصب حاشیه ای ممکن است در 10G کار کند اما در 100G شکست بخورد، یا در تابستان خوب کار کند اما در زمستان از بین برود.

بازرسی بصری

قبل از اتصال هر چیزی، هر صفحه انتهایی رابط را با یک میکروسکوپ بازرسی با بزرگنمایی 200-400 برابر بررسی کنید. به دنبال گرد و غبار، اثر انگشت، خراش در سراسر هسته، تراشه در فرول باشید.

آلودگی باعث بیشتر مشکلات شبکه فیبر می شود. یک نظرسنجی صنعتی نشان داد که این دلیل شماره یک برای عیب یابی تماس ها است. کانکتورهای آلوده را با ابزار تمیز کردن مناسب تمیز کنید و دوباره-بازرسی کنید. خراش هایی که از ناحیه هسته عبور می کنند به این معنی است که کانکتور نیاز به تعویض دارد.

تست ضرر

مجموعه‌های تست تلفات نوری از پایان-تا-کل تلفات درج را اندازه می‌گیرند. مقایسه نتایج اندازه‌گیری شده در برابر زیان مورد انتظار:

افت مورد انتظار=(طول فیبر × تضعیف) + (اتصال × 0.3 دسی بل) + (اتصال × 0.1 دسی بل)

تضعیف فیبر معمولی:

حالت تک-در 1310 نانومتر: 0.35 دسی بل/کیلومتر

حالت تک-در 1550 نانومتر: 0.25 دسی بل/کیلومتر

چند حالته در 850 نانومتر: 3.0 دسی بل در کیلومتر

اگر زیان اندازه گیری شده به طور قابل توجهی بیشتر از مقدار محاسبه شده باشد، مشکلی وجود دارد. قبل از پذیرش نصب آن را پیدا کنید. برای کابل کشی محل، استاندارد TIA-568 بودجه تلفات و الزامات آزمایشی خاصی را ارائه می دهد که اکثر تاسیسات تجاری باید از آنها پیروی کنند.

تست OTDR

OTDR (زمان نوری-بازتاب‌سنج دامنه) پالس‌های نور را ارسال می‌کند و بازتاب‌ها را اندازه‌گیری می‌کند و هر اتصال دهنده، اتصال، خمیدگی و خطا را در امتداد پیوند نشان می‌دهد. ردیابی دقیقاً به شما می گوید که مشکلات کجا هستند و چقدر شدید هستند.

آثار OTDR را برای هر فیبر ذخیره کنید. وقتی چیزی ماه‌ها یا سال‌ها بعد از کار می‌افتد، مقایسه ردیابی‌های فعلی و اصلی دقیقاً نشان می‌دهد که چه چیزی تغییر کرده است. اسناد را در جایی ذخیره کنید که تکنسین‌های آینده واقعاً بتوانند- آن را پیدا کنند، نه در لپ‌تاپ شخصی که هنگام تغییر شغل خارج می‌شود.

مشکلات و راه حل های رایج

پیوند به هیچ وجه برقرار نمی شود

به این ترتیب بررسی کنید: کانکتورها به درستی قرار گرفته اند؟ فیبر صحیح متصل شده است (آن را از نظر فیزیکی ردیابی کنید)؟ قطبیت TX/RX درست است؟ کانکتورها تمیز هستند؟

خطاهای متناوب یا نرخ خطای بیتی بالا

تقریباً همیشه یکی از سه چیز: کانکتورهای آلوده، قدرت نوری حاشیه ای (لینک کار می کند اما حاشیه ندارد)، یا نقض شعاع خمشی در جایی در مسیر. مسیر را به طور فیزیکی بازرسی کنید و به دنبال پیچ‌های تنگ-داخل قفسه‌ها، در تغییر جهت، هر جایی که کابل در فضایی تنگ "پر می‌شود" بروید.

لینک قبلا کار می کرد، الان نه

چیزی تغییر کرد. آیا کاری در منطقه انجام شد؟ آیا کسی چیزی را وصل یا قطع کرده است؟ ردیابی OTDR فعلی را با خط پایه اصلی مقایسه کنید.

OTDR تلفات غیرمنتظره بالا را در یک نقطه نشان می دهد

ممکن است اتصال کثیف، اتصال بد، خم شدن محکم یا آسیب فیزیکی باشد. با تمیز کردن شروع کنید. اگر این مشکل را برطرف نکرد، مکانی را که OTDR شناسایی می‌کند به صورت فیزیکی بازرسی کنید.

نتیجه گیری

نصب خوب فیبر به اصول اولیه مربوط می شود: کابل مناسب برای محیط، حمل و نقل دقیق، اتصالات تمیز، آزمایش مناسب. پیچیده نیست، اما جزئیات مهم است. از آنها بگذرید تا سال ها مشکلات را عیب یابی کنید.
