PLC Splitter چیست؟ اصل کار، انواع و راهنمای انتخاب

PLC Splitter: چیست، چگونه کار می کند، و چگونه می توان یک مورد مناسب را برای شبکه خود انتخاب کرد

اسپلیتر PLC (شکاف مدار نوری مسطح) یک جزء نوری غیرفعال است که یک سیگنال نوری واحد را به سیگنال‌های خروجی متعدد بدون نیاز به نیروی الکتریکی تقسیم می‌کند. در شبکه های دسترسی فیبر ساخته شده بر رویاسپلیتر نوریفناوری، تقسیم‌کننده‌های PLC به‌عنوان عنصر اصلی توزیع - عمل می‌کنند که به یک فیبر تغذیه‌کننده از دفتر مرکزی اجازه می‌دهد تا از طریق یک دستگاه فشرده و قابل اعتماد به ده‌ها مشترک برسد.

برای مهندسانی که قصد عرضه FTTH را دارند یا خریدارانی که گزینه‌های تقسیم‌کننده را برای یک پروژه PON مقایسه می‌کنند، سؤالات کلیدی اغلب یکسان است: کدام نسبت تقسیم با شبکه مناسب است، چه نوع بسته‌ای برای محفظه کار می‌کند و آیا PLC یا FBT انتخاب بهتری است. این راهنما این سؤالات را با جزئیات - با معیارهای انتخاب عملی، داده های مقایسه، و ملاحظات استقرار برگرفته از سناریوهای دسترسی فیبر واقعی- در جهان پوشش می دهد.

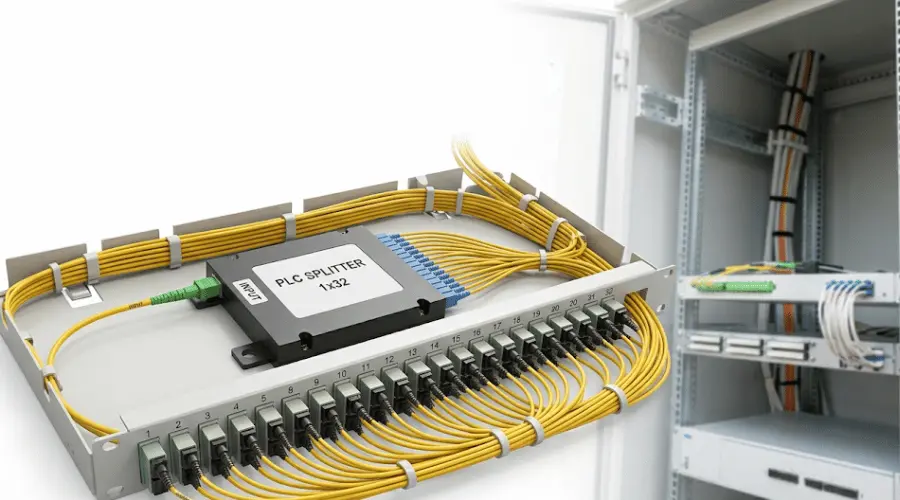

PLC splitter used in FTTH passive optical network for one-to-multiple fiber signal distribution

PLC Splitter چیست و چگونه کار می کند؟

PLC مخفف عبارت Planar Lightwave Circuit است. برخلاف رویکردهای فیبر ذوب شده{1}} قدیمی‌تر، یک تقسیم‌کننده PLC با استفاده از فن‌آوری موجبر نوری مبتنی بر سیلیس- بر روی یک بستر مسطح - ساخته می‌شود که گاهی اوقات با لیتوگرافی نیمه‌رسانا مقایسه می‌شود. سیگنال نوری ورودی از طریق درگاه ورودی وارد می شود، در امتداد یک ساختار موجبر دقیق اچ شده حرکت می کند و به مسیرهای خروجی متعدد تقسیم می شود. پیکربندی های رایج شامل 1x2، 1x4،1x8, 1x16, 1x32و 1x64.

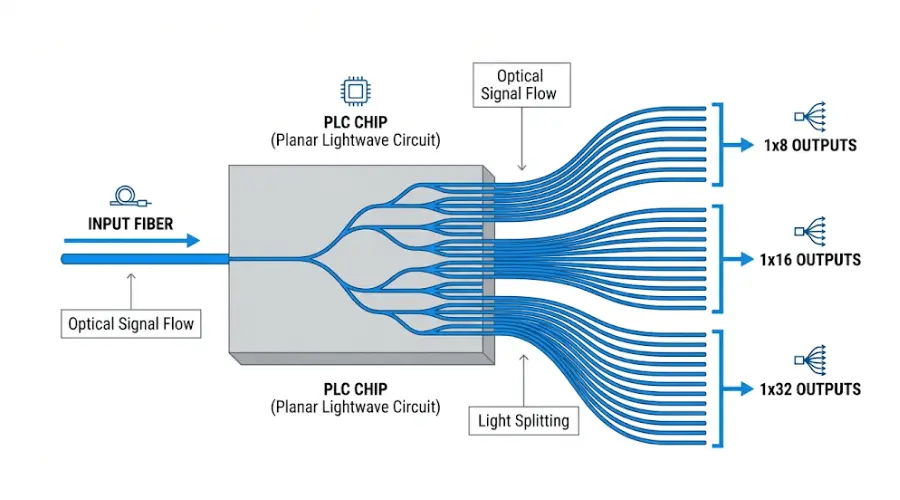

A clean technical diagram of how a PLC splitter works, showing one input optical fiber entering a planar lightwave circuit chip and splitting into multiple output fibers such as 1x8, 1x16, and 1x32, labeled signal flow arrows, minimal white background, blue and gray technical style, professional telecom infographic, high clarity, landscape

از آنجایی که یک دستگاه منفعل است، یک تقسیم کننده PLC به منبع تغذیه خارجی نیاز ندارد. توزیع سیگنال به طور کامل از طریق موجبر نوری - انجام می‌شود که یکی از دلایلی است که جداکننده‌های PLC در شبکه‌های دسترسی که قابلیت اطمینان طولانی‌مدت و حداقل تعمیر و نگهداری اهمیت دارند، مورد علاقه است. طراحی موجبر همچنین به تقسیم‌کننده‌های PLC اجازه می‌دهد در محدوده طول موج وسیعی کار کنند، معمولاً 1260 نانومتر تا 1650 نانومتر را پوشش می‌دهند، که به این معنی است که یک تقسیم‌کننده می‌تواند طول موج‌های بالادستی، پایین‌دستی و هم‌پوشانی ویدیویی را به طور همزمان در یک GPON یا XGS{6}}PON اداره کند.

چرا خروجی یکنواخت در عمل اهمیت دارد؟

در یک شبکه فیبر چند کاربره، پایانه شبکه نوری (ONT) هر مشترک باید سیگنالی به اندازه کافی قوی دریافت کند تا بتواند سرویس قابل اطمینان را حفظ کند. اگر خروجی های تقسیم کننده به طور قابل توجهی متفاوت باشد، برخی از کاربران ممکن است عملکرد ضعیفی را تجربه کنند در حالی که برخی دیگر دارای حاشیه اضافی - هستند که برنامه ریزی بودجه پیوند و عیب یابی آینده را پیچیده می کند. تقسیم‌کننده‌های PLC برای حفظ یکنواختی خروجی در محدوده محدود (معمولاً کمتر از 1.5 دسی‌بل تغییر بین پورت‌ها برای یک واحد 1×32) طراحی شده‌اند که بودجه‌بندی توان را در تمام نقاط پایانی متصل ساده‌تر می‌کند.

چرا تقسیم‌کننده‌های PLC انتخاب استاندارد در شبکه‌های PON و FTTx هستند؟

شبکه‌های نوری غیرفعال برای اشتراک‌گذاری یک پورت OLT (ترمینال خط نوری) بین چندین مشترک به تقسیم‌کننده‌ها متکی هستند. دراستاندارد ITU-T G.984 GPON، شبکه توزیع نوری (ODN) بین دفتر مرکزی و سمت مشترک کاملاً از عناصر غیرفعال - فیبرها، اسپلیترها و کانکتورها تشکیل شده است. تقسیم‌کننده‌های PLC پرکاربردترین نوع تقسیم‌کننده در این معماری هستند، زیرا نسبت‌های تقسیم (در روش معمول تا 1x64) و محدوده‌های طول موجی را که سیستم‌های GPON، EPON، و XGS{4}}PON نیاز دارند، پشتیبانی می‌کنند.

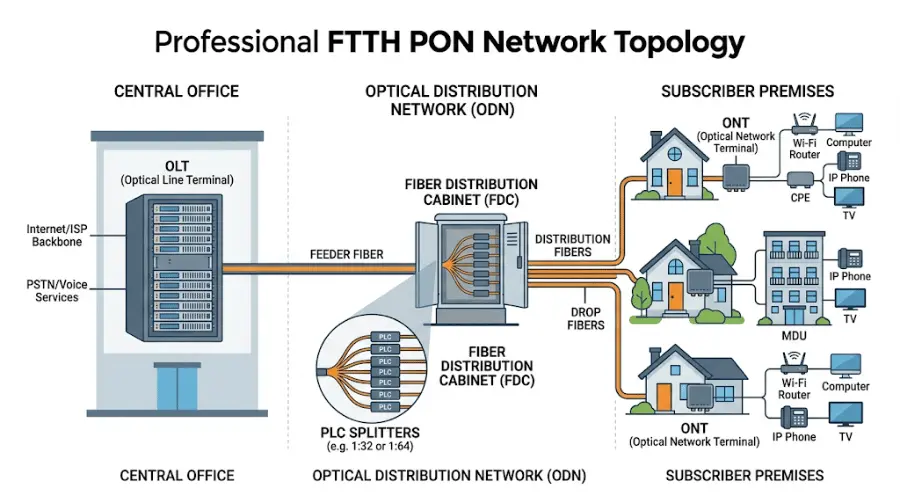

PLC splitter deployment in FTTH PON network between OLT and multiple ONT endpoints

در یک استقرار معمولی FTTH، یک تقسیم کننده PLC بسته به توپولوژی شبکه و تراکم مشترک، یا در یک قفسه اداری مرکزی، یک کابینت توزیع فیبر در فضای باز، یا یک ساختمان{0}}جعبه توزیع سطح فیبر - قرار می گیرد. هدف فقط تقسیم سیگنال نیست، بلکه انجام آن در مکانی است که بازده مسیریابی فیبر، فضای محفظه و سهولت نگهداری در آینده را متعادل می کند. برای اپراتورهایی که شبکه‌های دسترسی مسکونی را ایجاد می‌کنند، یک تقسیم‌کننده PLC 1x32 در لایه توزیع یک خط پایه رایج است - اگرچه نسبت واقعی به تعداد مشترک، فاصله و محدودیت‌های بودجه پیوند بستگی دارد.

PLC Splitter در مقابل FBT Splitter: یک مقایسه عملی

انتخاب بین PLC واسپلیترهای FBT (Fused Biconical Taper).یکی از رایج ترین سوالات در خرید شبکه فیبر است. هر دو اسپلیترهای نوری غیرفعال هستند، اما از نظر روش ساخت، ویژگی های عملکرد و موارد استفاده ایده آل متفاوت هستند. جدول زیر تفاوت های کلیدی را بر اساس خلاصه می کندصنعت{0}}مشخصات استاندارد.

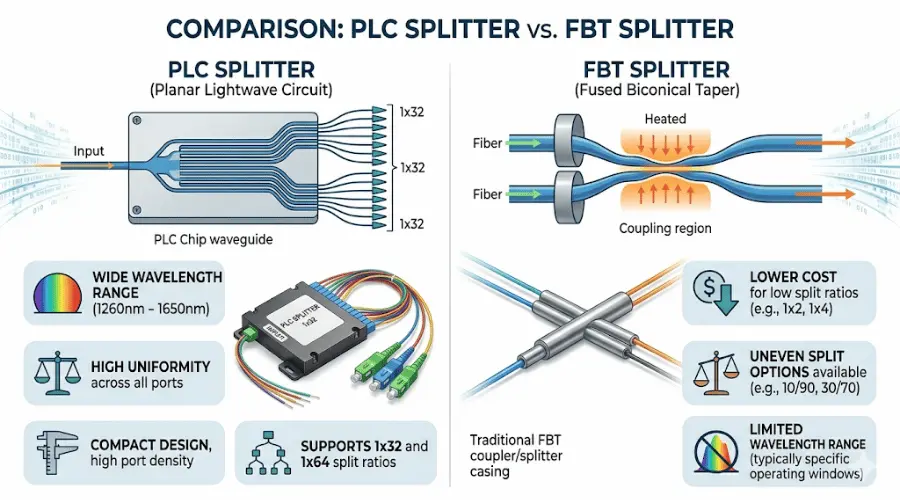

Comparison between PLC splitter and FBT splitter in fiber optic networks

پارامتر	تقسیم کننده PLC	FBT Splitter
روش ساخت	موجبر سیلیسی روی بستر مسطح	فیبرهای نوری ذوب شده
طول موج عملیاتی	1260-1650 نانومتر (باند پهن)	معمولاً فقط 850، 1310، 1550 نانومتر
محدوده نسبت تقسیم	1x2 تا 1x64 (و فراتر از آن از طریق آبشار)	بهترین مناسب برای 1x2 تا 1x8
یکنواختی خروجی	- بالا در همه پورت ها سازگار است	در نسبت های تقسیم بالاتر کاهش می یابد
دمای عملیاتی	-40 درجه تا +85 درجه (معمولی)	محدوده باریکتر؛ عملکرد تحت تاثیر مشخصات خارجی
اندازه در تعداد پورت بالا	فشرده	بزرگتر (نیاز به آبشار دارد)
هزینه تقسیم های کم (1x2، 1x4)	بالاتر	پایین تر
هزینه-اثربخشی در 1x16+	ارزش کلی بهتر	تلفات بیشتر، قابل اعتماد کمتر
نسبت‌های تقسیم ناهموار (مثلاً 10/90)	استاندارد نیست	موجود است
گواهی قابلیت اطمینان	سازگار با Telcordia GR-1209 / GR-1221	موجود است اما در اسپلیت های بالا کمتر رایج است

چه زمانی PLC را نسبت به FBT انتخاب کنیم

برای استقرار ساختار یافته FTTH و PON که در آن نسبت تقسیم 1x8 یا بالاتر است، اسپلیترهای PLC عموماً انتخاب عملی‌تری هستند. آنها یکنواختی خروجی بهتر، سازگاری با طول موج گسترده‌تر، و عملکرد بلندمدت قابل پیش‌بینی‌تر{-به‌ویژه در محیط‌هایی با تغییرات دما را ارائه می‌دهند. با توجه به معیارهای تست تعریف شده درTelcordia GR-1209-COREتقسیم‌کننده‌های PLC باید از دست دادن پایداری درج تحت فشار مکانیکی و محیطی نشان دهند، که استفاده از آن‌ها را در محفظه‌های داخلی و خارجی پشتیبانی می‌کند.

وقتی FBT ممکن است هنوز معنا داشته باشد

تقسیم‌کننده‌های FBT گزینه‌ای معقول برای برنامه‌های کاربردی ساده و با نسبت کم - باقی می‌مانند، به عنوان مثال، تقسیم 1x2 یا 1x4 در یک ضربه نظارت کوتاه مدت-یا یک پیوند حساس به هزینه-به{9}}نقطه. آنها همچنین از نسبت‌های تقسیم ناهموار (مانند 20/80 یا 10/90) پشتیبانی می‌کنند که اسپلیترهای PLC معمولاً ارائه نمی‌دهند. با این حال، خریداران باید در استفاده از اسپلیترهای FBT فراتر از 1x4 در شبکه‌های تولید محتاط باشند، زیرا یکنواختی و قابلیت اطمینان در تعداد پورت‌های بالاتر کاهش می‌یابد.

انواع متداول PLC Splitter و قالب‌های بسته

انتخاب یک تقسیم کننده PLC بیش از انتخاب یک نسبت تقسیم است. قالب بسته تعیین می‌کند که چگونه تقسیم‌کننده در زیرساخت شبکه فیزیکی - از جمله محفظه‌ها، سینی‌های اتصال و فریم‌های توزیع ادغام می‌شود.

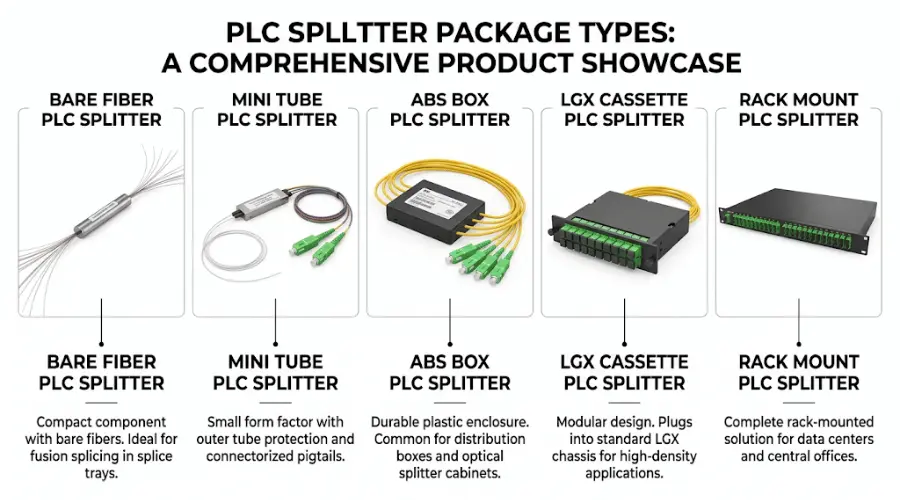

Common PLC splitter package types including bare fiber, ABS box, LGX cassette, and rack mount

تنظیمات 1xN و 2xN

یک اسپلیتر PLC 1xN دارای یک ورودی و N خروجی است. این فرمت استاندارد برای اکثر سناریوهای توزیع فیبر است. یک تقسیم‌کننده PLC 2xN دو ورودی را ارائه می‌کند که امکان افزونگی مسیر یا معماری‌های منبع دوگانه - را فراهم می‌کند، طرحی که گاهی اوقات در شبکه‌های حامل-یا پروژه‌هایی که نیاز به سوئیچینگ حفاظتی در سطح تقسیم‌کننده دارند مشخص می‌شود.

فیبر بره و مینی لوله PLC اسپلیتر

اینها اشکال فشرده و بسته بندی نشده ای هستند که در آن تراشه شکافنده توسط یک لوله فولادی با پیگتیل های فیبر برهنه در دو طرف محافظت می شود. آنها اغلب در داخل بسته های اتصال، جعبه های توزیع، یا مجموعه های OEM استفاده می شوند که در آن فضا تنگ است و شکاف بیشتر توسط یک محفظه خارجی محافظت می شود. در ساخت‌های FTTH که از کابل‌های دراپ{2} از قبل متصل شده و جعبه‌های ترمینال کوچک استفاده می‌کنند، تقسیم‌کننده‌های فیبر برهنه کمک می‌کنند تا ردپای کلی به حداقل برسد.

اسپلیترهای ABS Box PLC

بسته بندی جعبه ABS اسپلیتر را در یک محفظه پلاستیکی فشرده با پیگتیل های فیبری که از هر دو انتها خارج شده اند، محصور می کند. این قالب محافظت متوسطی را ارائه می‌کند و به طور گسترده در-استقرار همه منظوره - از کابینت‌های توزیع تا جعبه‌های دیواری{3} استفاده می‌شود. همچنین زمانی که نصب از چارچوب استاندارد رک یا پانل پیروی نمی کند، رایج ترین انتخاب است.

اسپلیترهای PLC کاست ال جی ایکس

نوارهای LGX (Lightguide Cross{0}}Connect) به گونه‌ای طراحی شده‌اند که در پانل‌های رک استاندارد ۱۹-اینچی و قاب‌های توزیع فیبر قرار بگیرند. هنگامی که مدیریت فیبر باید توسط پورت سازماندهی شود و به وضوح برچسب گذاری شود، یک تقسیم کننده کاست LGX یک رویکرد ساختاریافته و مدولار را ارائه می دهد. این یک انتخاب مکرر در محیط‌های اداری مرکزی و زیرزمین‌های ساختمان چند مستاجر استسیستم های ODF یا پچ پنلدر حال حاضر در محل هستند.

Rack{0}}Splitters PLC Mount

برای استقرار-تراکم بالا در اتاق‌های داده، دفاتر مرکزی، یا-سرهای PON در مقیاس بزرگ-، تقسیم‌کننده‌های PLC رک-مستقیماً در یک شاسی 1U یا 2U ادغام می‌شوند. این قالب از مسیریابی کابل سازمان‌یافته، دسترسی به پنل جلویی-برای وصله‌سازی، و شناسایی آسان‌تر پورت‌های جداکننده در حین نگهداری پشتیبانی می‌کند.

متصل در مقابل بدون اتصال

تقسیم‌کننده‌های PLC با اتصالات فیبر نوری{0} نصب‌شده در کارخانه (مانند SC/APC، LC/UPC، یا FC/APC) یا با انتهای فیبر خالی برای اتصال در میدان در دسترس هستند. مدل‌های متصل، نصب را ساده می‌کنند و-کار در سایت - را کاهش می‌دهند، مخصوصاً در استقرار-در مقیاس بزرگ که سرعت اهمیت دارد مفید است. هنگامی که استاندارد پایان در بخش های مختلف شبکه متفاوت است، اسپلیترهای بدون اتصال انعطاف پذیری بیشتری ارائه می دهند.

نحوه انتخاب اسپلیتر PLC مناسب برای استقرار خود

انتخاب یک تقسیم‌کننده PLC برای یک پروژه واقعی با معماری شبکه - و نه کاتالوگ محصول شروع می‌شود. نسبت تقسیم، نوع بسته، فرمت رابط و محیط نصب، همگی باید با طرح استقرار هماهنگ باشند. در زیر یک رویکرد ساختار یافته است که بحرانی ترین نقاط تصمیم را پوشش می دهد.

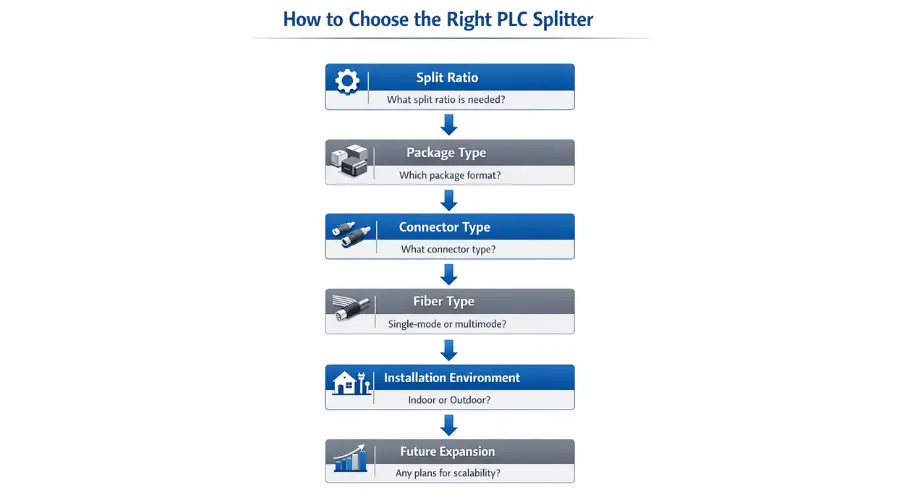

A decision flowchart for choosing the right PLC splitter, including steps for split ratio, package type, connector type, fiber type, installation environment, and future expansion, clean white background, corporate blue and gray colors, professional telecom infographic, easy-to-read arrows and icons

مرحله 1: نسبت تقسیم را بر اساس طراحی شبکه تعیین کنید

نسبت تقسیم تعیین می کند که چند پورت خروجی اسپلیتر فراهم می کند - و مستقیماً بر توان نوری موجود در هر نقطه پایانی تأثیر می گذارد. هر دو برابر شدن تعداد تقسیم، تقریباً 3 دسی بل از دست دادن به هر پورت اضافه می کند. جدول زیر یک مرجع سریع برای تطبیق نسبت تقسیم با سناریوهای رایج استقرار ارائه می دهد.

نسبت تقسیم	حداکثر از دست دادن درج معمولی	سناریوی استقرار مشترک
1x4	کمتر یا مساوی 7.4 دسی بل	شبکه های شعب کوچک، شیرهای نظارت، الحاقات روستایی
1x8	کمتر یا مساوی 10.7 دسی بل	خوشه‌های مسکونی کوچک،-توزیع سطح ساختمان
1x16	کمتر یا مساوی 13.8 دسی بل	دسترسی-مسکونی، پردیس یا MDU با تراکم متوسط
1x32	کمتر یا مساوی 16.8 دسی بل	توزیع استاندارد FTTH PON، مسکونی شهری
1x64	کمتر یا مساوی 20.5 دسی بل	استقرار شهری با تراکم بالا-با دسترسی کوتاه

توجه: مقادیر تلفات درج در بالا نشان دهنده حداکثر مشخصات معمولی برای جداکننده های PLC است. هنگام محاسبه بودجه پیوند، همیشه از حداکثر مقادیر موجود در برگه اطلاعات سازنده استفاده کنید. از دست دادن کانکتور (معمولاً 0.3 دسی بل در هر جفت جفت شده) به کل می افزاید.

تنها به این دلیل که پروژه ممکن است رشد کند، بالاترین نسبت تقسیم را انتخاب نکنید. یک تقسیم 1x64 نسبت به 1x32 به طور قابل توجهی بودجه پیوند بیشتری مصرف می کند، که فاصله دسترسی را محدود می کند و حاشیه کمتری برای پیری کانکتور و خم شدن فیبر باقی می گذارد. در عمل، بسیاری از اپراتورها 1x32 را به‌عنوان پیش‌فرض برای GPON FTTH استفاده می‌کنند، و 1x64 را برای مناطق{10}}کوتاه{10}}با تراکم بالا که در آن فاصله OLT{12}}تا-مشترک کمتر از 10 کیلومتر است، رزرو می‌کنند.

مرحله 2: نوع بسته را بر اساس محیط نصب انتخاب کنید

قالب بسته باید با زیرساخت فیزیکی که اسپلیتر در آن نصب می شود مطابقت داشته باشد. بسته بندی نامتناسب منبع متداول تأخیر در نصب است - یک تقسیم کننده که با سینی، محفظه یا قاب مناسب نیست به معنای کار مجدد در میدان است.

محیط نصب	نوع بسته پیشنهادی	یادداشت ها
بسته شدن اسپلایس یا جعبه توزیع کوچک	فیبر برهنه / مینی لوله	حداقل ردپا؛ توسط محفظه خارجی محافظت می شود
کابینت پایه دیواری-یا میله ای-	جعبه ABS	نصب انعطاف پذیر؛ حفاظت متوسط
ODF، پچ پنل یا رک 19 اینچی	کاست ال جی ایکس	ضریب فرم استاندارد؛ دسترسی به پورت سازمان یافته
دفتر مرکزی یا اتاق داده	پایه قفسه- (1U/2U)	چگالی بالا؛ وصله-پانل جلویی
کابینت در فضای باز یا محیط خشن	جعبه ABS یا محفظه مهر و موم شده	رتبه IP و مشخصات دما را برای استفاده در فضای باز بررسی کنید

مرحله 3: الزامات اتصال و فیبر را تأیید کنید

قبل از ثبت سفارش، این جزئیات را در برابر طراحی شبکه و زیرساخت موجود بررسی کنید:

نوع رابط - SC/APCرایج ترین انتخاب برای شبکه های FTTH PON است. LC/UPC اغلب در مرکز داده یا محیط‌های{0}}پانل با چگالی بالا استفاده می‌شود. کانکتور را با آداپتورهای فیبر نوری که قبلاً در محفظه نصب شده اند مطابقت دهید.
نوع لهستانی- APC (تماس فیزیکی زاویه دار) برای PON استاندارد است زیرا تلفات برگشتی بالاتری را ارائه می دهد که برای پوشش ویدیوی آنالوگ و انتقال حساس بسیار مهم است. UPC در برخی از تنظیمات سازمانی یا آزمایشی استفاده می شود. مخلوط کردن کانکتورهای APC و UPC روی یک لینک باعث تلفات زیاد و آسیب احتمالی تجهیزات می شود. برای مقایسه دقیق، به راهنمای مربوطه مراجعه کنیدپی سی در مقابل UPC در مقابل انواع پولیش APC.
نوع فیبر- اکثر جداکننده‌های PLC از فیبر تک حالته G.657.A1 یا G.657.A2 استفاده می‌کنند که عملکرد خمشی بهتری نسبت به استاندارد G.652D ارائه می‌دهد. تأیید کنید که این نوع فیبر مورد استفاده در بقیه شبکه مطابقت دارد.
طول کابل- در صورت سفارش یک تقسیم‌کننده متصل، طول پیگتیل مورد نیاز برای مسیریابی در داخل محفظه را مشخص کنید. کابل اضافی مشکلات مدیریتی ایجاد می کند. کابل بسیار کم از وصله مناسب جلوگیری می کند.

مرحله 4: برنامه ریزی برای توسعه و نگهداری

اسپلیتر یک مؤلفه زیرساختی-با عمر طولانی است. در استقرار ساختار یافته FTTH، خریداران اغلب نه تنها تعداد مشترکین فوری را ارزیابی می‌کنند، بلکه پتانسیل رشد آینده، سازگاری محفظه برای ماژول‌های اضافی و سهولت شناسایی پورت را در هنگام جداسازی خطا ارزیابی می‌کنند. انتخاب یک قالب بسته ماژولار (مانند کاست های LGX) و باقی گذاشتن ظرفیت اضافی در قاب توزیع، اضافه شدن اسپلیترهای آینده را بدون ایجاد اختلال در اتصالات موجود ساده می کند.

کاربردهای PLC Splitter فراتر از FTTH

PLC splitter applications in MDU networks, outdoor cabinets, ODF racks, and CATV fiber distribution

در حالی که FTTH و PON بزرگترین بازار برای تقسیم کننده های PLC هستند، این فناوری در چندین سناریو توزیع فیبر دیگر استفاده می شود.

شبکه‌های دسترسی GPON، EPON و XGS{0}PON

اسپلیترهای PLC یک عنصر اساسی ODN در تمام استانداردهای اصلی PON هستند. در یک سیستم GPON سازگار باITU-T G.984.3، تقسیم کننده بین OLT و حداکثر 64 ONU قرار می گیرد و ترافیک پخش پایین دستی را توزیع می کند و انفجارهای بالادستی را ترکیب می کند. همین زیرساخت تقسیم کننده فیزیکی از استقرارهای EPON (IEEE 802.3ah) و-نسل بعدی XGS-PON (ITU-T G.9807.1) - - که برای اپراتورهای برنامه‌ریزی ارتقاء فناوری در کارخانه‌های فیبر ODN موجود است، پشتیبانی می‌کند.

CATV و RF-روی-توزیع فیبر

جداکننده‌های PLC همچنین در سیستم‌های پوشش CATV استفاده می‌شوند که در آن یک سیگنال ویدیویی 1550 نانومتری با طول‌موج‌های داده GPON ترکیب شده و روی همان فیبر توزیع می‌شود. محدوده عملیاتی باند پهن این اسپلیتر (که 1550 نانومتر در کنار 1310 نانومتر و 1490 نانومتر را پوشش می دهد) به آن اجازه می دهد تا هر سه طول موج را بدون نیاز به مراحل تقسیم جداگانه مدیریت کند.

چند-واحد مسکونی (MDU) و شبکه های پردیس

در پروژه‌های کابل‌کشی MDU، تقسیم‌کننده‌های PLC اغلب در زیرزمین‌های ساختمان یا نقاط توزیع همسطح کف{0} برای سرویس دهی به چندین آپارتمان از یک فیبر فیدر منفرد مستقر می‌شوند. الفطرح کابل کشی MDU به خوبی-طراحی شده استقرار دادن اسپلیتر، اندازه محوطه و تعداد طبقات ارائه شده در هر تقسیم‌کننده را برای به حداقل رساندن جریان فیبر و ساده‌سازی فعال‌سازی مشترک در نظر می‌گیرد.

نظارت بر فیبر و دسترسی تست

تقسیم‌کننده‌های PLC با نسبت پایین (1x2 در 1/99 یا 5/95 نسبت، در صورت وجود، یا استاندارد 1x2 برای تقسیم‌های مساوی) گاهی اوقات به‌عنوان شیرهای نظارتی در بخش‌های شبکه استفاده می‌شوند که نیاز به نظارت مداوم عملکرد نوری بدون ایجاد اختلال در ترافیک زنده دارند.

اشتباهات رایجی که هنگام خرید اسپلیترهای PLC باید از آنها اجتناب کنید

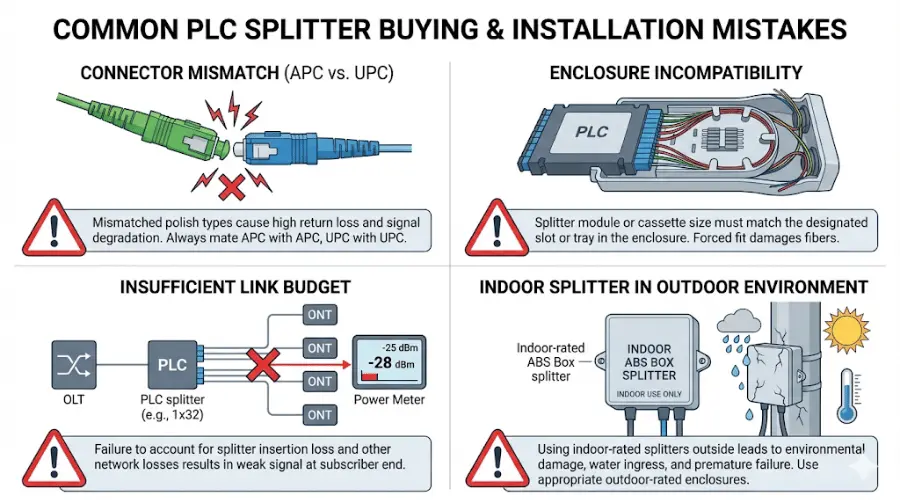

Common PLC splitter mistakes including connector mismatch, wrong package size, and insufficient link budget

حتی تیم‌های باتجربه تدارکاتی با مشکلاتی مواجه می‌شوند که با مشخصات اولیه بهتر می‌توان از آنها اجتناب کرد. در اینجا شایع ترین مشکلاتی که در پروژه های دسترسی فیبر مشاهده می شود آورده شده است:

انتخاب نسبت تقسیم بدون بررسی بودجه پیوند.یک اسپلیتر 1x32 تقریباً 17 دسی بل افت را تنها در اسپلیتر وارد می کند. اگر مجموع تلفات مسیر (شامل تضعیف فیبر، از دست دادن اتصال، و از دست دادن اسپلیتر) از بودجه برق OLT/ONT بیشتر شود، مشترکین در انتهای دور با کاهش خدمات مواجه خواهند شد. همیشه قبل از نهایی کردن نسبت تقسیم، بودجه کامل پیوند را محاسبه کنید.
نادیده گرفتن سازگاری محفظهیک کاست LGX که با سینی پچ پنل موجود مناسب نیست، یا یک جعبه ABS بیش از حد بزرگ برای جعبه توزیع، دوباره کاری غیر ضروری ایجاد می کند. قبل از سفارش ابعاد محوطه و مشخصات سینی را درخواست کنید.
مخلوط کردن کانکتورهای APC و UPC.این یکی از رایج ترین خطاهای فیلد است. یک کانکتور SC/APC که با یک آداپتور SC/UPC جفت شده است باعث از بین رفتن زیاد درج و افت برگشت ضعیف - می شود و ممکن است به صفحه انتهایی فیبر آسیب برساند. نوع پولیش را در کل پیوند ODN استاندارد کنید.
نادیده گرفتن رتبه بندی های محیطی برای استفاده در فضای باز.اسپلیتری که برای استفاده در داخل ساختمان درجه بندی شده است ممکن است در برابر چرخه دما، رطوبت یا قرار گرفتن در معرض اشعه ماوراء بنفش در کابینت در فضای باز مقاوم نباشد. برای نصب در فضای باز یا نیمه{1}}در فضای باز، محدوده دمای عملیاتی را تأیید کنید و مطابقت با استانداردهای آزمایش محیطی مانند Telcordia GR-1209 و GR-1221 را تأیید کنید.
خرید به قیمت واحد به تنهایی.یک تقسیم‌کننده هزینه کمتر-با تلفات درج بالاتر یا تغییرات خروجی گسترده‌تر می‌تواند در درازمدت از طریق عیب‌یابی اضافی، کاهش دسترسی و جایگزینی زودهنگام هزینه بیشتری داشته باشد. هزینه کل مالکیت را ارزیابی کنید، نه فقط قیمت قطعه.

چک لیست انتخاب شکاف PLC

قبل از نهایی کردن سفارش خرید، موارد زیر را مطابق با طراحی شبکه و شرایط سایت خود تأیید کنید:

نسبت تقسیم با تعداد مشترکین، طرح رشد، و محاسبه بودجه پیوند مطابقت دارد
نوع بسته متناسب با محفظه هدف یا چارچوب توزیع است
نوع اتصال و پولیش (APC/UPC) با اجزای ODN موجود سازگار است
نوع فیبر (G.657.A1، G.657.A2 یا G.652D) با استاندارد شبکه مطابقت دارد.
طول کابل Pigtail برای مسیر مسیریابی محفظه مشخص شده است
محدوده دمای عملیاتی محیط نصب (داخلی، بیرونی، یا مختلط) را پوشش می دهد.
تأمین‌کننده گزارش‌های آزمایشی را ارائه می‌کند که تلفات درج، یکنواختی و افت بازگشت را در هر واحد نشان می‌دهد
اسپلیتر استانداردهای قابل اطمینان قابل اجرا را دارد (Telcordia GR-1209-CORE، GR-1221-CORE، یا معادل آن)

سوالات متداول

تفاوت بین اسپلیتر PLC و اسپلیتر نوری چیست؟

یکاسپلیتر نوریدسته وسیعی از دستگاه‌های غیرفعال است که سیگنال‌های نوری را تقسیم می‌کنند. PLC و FBT دو نوع اصلی هستند. یک تقسیم کننده PLC از فناوری موجبر برای عملکرد ثابت در یک محدوده طول موج گسترده استفاده می کند، در حالی که یک تقسیم کننده FBT از فیبرهای ذوب شده استفاده می کند و برای برنامه های کاربردی با نسبت کم و تک طول موج- مناسب تر است.

چه نسبت تقسیمی را برای یک تقسیم کننده PLC در یک پروژه FTTH انتخاب کنم؟

در اکثر استقرارهای FTTH مبتنی بر GPON{0}}، نسبت تقسیم 1x32 نقطه شروع استاندارد است. برای خوشه های کوچکتر یا پسوندهای روستایی، 1x8 یا 1x16 ممکن است کافی باشد. برای-مناطق شهری با تراکم بالا با فواصل کوتاه OLT-تا-مشترک، 1x64 را می‌توان - در نظر گرفت، اما فقط در صورتی که بودجه پیوند آن را پشتیبانی کند. این تصمیم همیشه باید از طریق محاسبه بودجه توان تایید شود که طول فیبر، تعداد کانکتور و از دست دادن اسپلیتر را محاسبه می کند.

آیا اسپلیترهای PLC می‌توانند از ارتقاء XGS-PON و 10G-PON پشتیبانی کنند؟

بله. از آنجایی که جداکننده‌های PLC در محدوده طول موج گسترده‌ای (1260 تا 1650 نانومتر) کار می‌کنند، همان تقسیم‌کننده فیزیکی که برای GPON مستقر شده است، می‌تواند از XGS{3}}PON (که از طول‌موج‌های پایین‌دست/بالادست مختلف استفاده می‌کند) بدون جایگزینی پشتیبانی کند. این یک مزیت کلیدی فناوری PLC برای اپراتورهایی است که برای مهاجرت فناوری در کارخانه های فیبر موجود برنامه ریزی می کنند.

کدام نوع کانکتور برای اسپلیترهای PLC در شبکه های PON رایج است؟

SC/APC نوع اتصال دهنده غالب برای برنامه های FTTH و PON است. پولیش زاویه دار تلفات برگشتی بالاتری را فراهم می کند، که برای سیستم هایی که سیگنال های پوشش تصویری آنالوگ را حمل می کنند، مهم است. در محیط های سازمانی یا مرکز داده، LC/UPC به دلیل فرم کوچکتر و تراکم پورت بالاتر، رایج تر است. برای یک نمای کلی، نگاه کنید بهراهنمای انواع کانکتور فیبر نوری.

چگونه می توانم مجموع از دست دادن لینک را هنگام استفاده از یک تقسیم کننده PLC محاسبه کنم؟

مجموع تلفات پیوند مجموع تضعیف فیبر (معمولاً 0.35 دسی بل در کیلومتر در 1310 نانومتر برای فیبر حالت تک حالت)، تلفات اتصال (تقریباً 0.3 دسی بل در هر جفت جفت)، تلفات اتصال (تقریباً 0.1 دسی بل به ازای حداکثر تلفات فیوژن به ازای هر جفت اتصال) و تلفات اتصال دهنده است. مجموع باید در محدوده بودجه انرژی فرستنده به- گیرنده تعریف شده توسط استاندارد PON - قرار گیرد، به عنوان مثال، GPON کلاس B+ حداکثر تلفات ODN 28 دسی بل را می دهد.

آیا می توان از اسپلیترهای PLC در فضای باز استفاده کرد؟

بله، اما بسته و محفظه باید برای محیط بیرون رتبه بندی شود. ملاحظات کلیدی شامل محدوده دمای کارکرد (40- درجه تا +85 درجه برای اکثر جداکننده‌های صنعتی-گرید PLC)، حفاظت از نفوذ (IP65 یا بالاتر برای محفظه)، و مقاومت در برابر اشعه ماوراء بنفش کابل‌ها. اسپلیترهای مستقر در کابینت های فضای باز باید الزامات تست محیطی و مکانیکی مشخص شده در Telcordia GR-1209 و GR-1221 را برآورده کنند. برای راهنمایی در مورد زیرساخت فیبر در فضای باز، به بخش مراجعه کنیدراهنمای نصب کابل فیبر داخلی و خارجی.

تفاوت بین اسپلیتر 1xN و 2xN PLC چیست؟

یک اسپلیتر 1xN دارای یک ورودی و N خروجی است. یک تقسیم کننده 2xN دارای دو ورودی است که در صورت خرابی یک فیبر ورودی، افزونگی مسیر - را فراهم می‌کند، ورودی دوم می‌تواند به تغذیه خروجی‌ها ادامه دهد. 2پیکربندی‌های xN معمولاً در شبکه‌های حامل-که در آن حفاظت مسیر فیبر در سطح ODN مشخص شده است استفاده می‌شود.

چگونه یک تقسیم کننده PLC با a متفاوت استکوپلر فیبر نوری?

یک تقسیم‌کننده PLC برای تقسیم یک سیگنال ورودی به چندین خروجی (یک-به-توزیع متعدد) طراحی شده است. یک کوپلر فیبر نوری می تواند سیگنال ها را از چندین ورودی در یک خروجی ترکیب کند یا در هر دو جهت تقسیم کند. در عمل، اصطلاحات گاهی اوقات به جای یکدیگر برای دستگاه‌های 1x2 یا 2x2 استفاده می‌شوند، اما برای توزیع PON در نسبت‌های تقسیم بالاتر، اصطلاح استاندارد صنعتی "PLC splitter" است.

ملاحظات نهایی

یک تقسیم‌کننده PLC یک جزء اساسی در شبکه‌های دسترسی فیبر مدرن است - نه فقط یک کالای خط. انتخاب صحیح نسبت تقسیم، نوع بسته، قالب اتصال و درجه کیفیت مستقیماً بر عملکرد شبکه، کارایی نصب و{2}}هزینه نگهداری طولانی مدت تأثیر می گذارد. برای اپراتورها و تیم های تدارکاتی که در حال ارزیابی هستندگزینه های تقسیم کننده PLC، شروع از طراحی شبکه و کار از طریق چک لیست انتخاب در بالا به نتایج بهتری نسبت به انتخاب قیمت یا در دسترس بودن به تنهایی منجر می شود.

برای پروژه هایی که شامل گسترده تر استتامین قطعات غیرفعال FTTH- شامل کانکتورها، پیگتیل‌ها، پچ‌کوردها و جعبه‌های توزیع - همراستایی با مشخصات تقسیم‌کننده با بقیه مواد ODN، سازگاری را تضمین می‌کند و خطر مشکلات میدانی را در حین نصب و راه‌اندازی کاهش می‌دهد.
