ماژول برک آوت MPO چیست؟ تنظیمات، قطبیت و راهنمای انتخاب

یک ماژول شکستن MPO یک اتصال{0}MPO یا MTP تراک با تراکم بالا را به درگاه های LC یا SC مجزا در جلوی رک، پچ پانل یا محفظه تبدیل می کند. قسمت عقب ماژول به یک تنه چند فیبر ختم می شود. قسمت جلو آداپتورهای دوبلکس یا سیمپلکس را ارائه می دهد که شما به سوییچ ها، فرستنده گیرنده و سایر تجهیزات وصله می کنید. این انتقال تنها چیزی است که به شما امکان می‌دهد یک کابل ستون فقرات را بین قفسه‌ها و تکنسین‌های دستی تمیز، برچسب‌گذاری شده و تجهیزات{4}}رو به درگاه‌ها اجرا کنید.

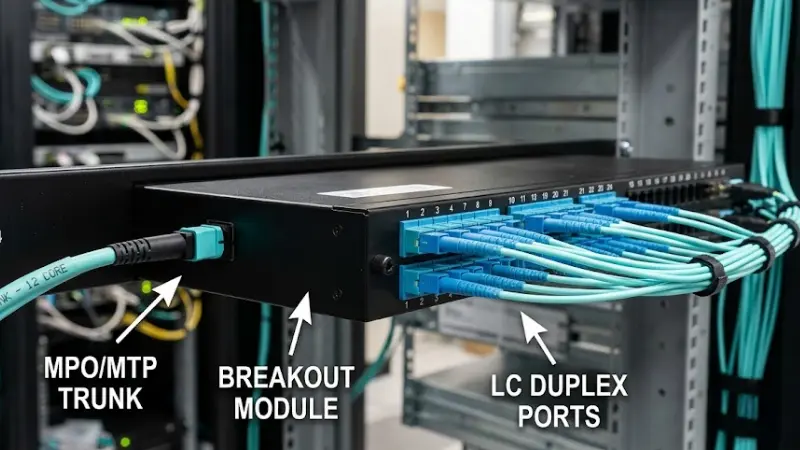

MPO breakout module converting an MPO trunk into LC duplex ports in a rack patch panel

این راهنما برای سوالاتی نوشته شده است که در حین طراحی و خرید مطرح می‌شوند: تعداد فیبرهایی که باید سفارش دهید، چگونه قطبیت در کانال حفظ می‌شود، چقدر ضرر ماژول به بودجه شما اضافه می‌کند، و زمانی که یک ماژول ابزار اشتباهی است. اگر به طور گسترده تری ترانک های آرایه را با پیوندهای دوبلکس می سنجید، بررسی اجمالی ما از آن استLC در مقابل MTP/MPO در کابل کشی با چگالی بالا-قبل از اینکه به یک توپولوژی متعهد شوید،-معادل را پوشش می دهد.

ماژول برک آوت MPO در واقع چیست؟

به زبان ساده، یککانکتور MPO یا MTP8، 12، 16 یا 24 الیاف را در یک فرول بسته بندی می کند. یک ماژول شکستگی آن فیبرها را به صورت داخلی از بین می برد و آنها را در آداپتورهای{5} پنل جلویی خاتمه می دهد، معمولاًLCبرای مراکز داده و گاهی اوقات SC برای مخابرات و کارخانه قدیمی. این ماژول معمولاً به‌عنوان یک کاست در قالب LGX- ساخته می‌شود، بنابراین در یک پانل رک مانت یا محفظه فیبر قرار می‌گیرد.

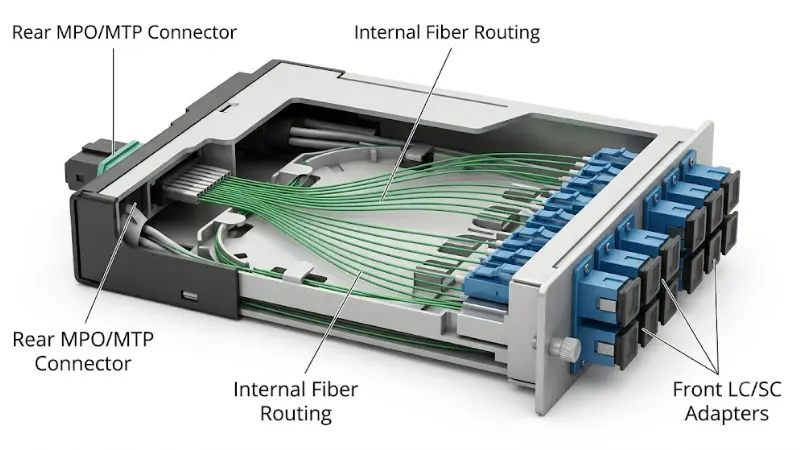

Internal structure of an MPO breakout module showing MPO connector, fiber routing, and LC adapters

عملکرد از روی هدف باریک است. تنه پشت پانل در جای خود باقی می ماند. تمام حرکات معمول، اضافه ها و تغییرات در جلو اتفاق می افتد. برای مثال، یک ماژول 12{3}}فیبر MPO، شش پورت دوبلکس LC را ارائه می‌کند - شش پیوند مستقل که توسط یک ترانک در یک مسیر واحد حمل می‌شوند.

چگونه یک ماژول برک آوت MPO کار می کند؟

مسیر سیگنال در داخل یک ماژول معمولی عبارت است از: عقباتصال صندوق عقب MPO/MTP→ کارخانه-مسیریابی فیبر داخلی پایان یافته → جلوآداپتورهای LC یا SC. مسیریابی داخلی دلخواه نیست. این یک نقشه فیبر و قطبیت خاص را اعمال می کند تا زمین را در موقعیت های صحیح از یک انتهای کانال به انتهای دیگر ارسال و دریافت کند.

به همین دلیل است که یک ماژول بیشتر از تعداد فیبر است. همان 12-فیبر MPO را می توان به چندین نقشه و قطبیت درگاه جلویی مختلف متصل کرد و تنها یکی از آنها با شما مطابقت دارد.کابل صندوق عقب MPO، پچ کوردهای دوبلکس و فرستنده و گیرنده شما. نقشه ای را انتخاب کنید که با کل کانال مناسب باشد، نه ماژول به صورت مجزا.

پیکربندی‌های ماژول برک‌آوت MPO: گزینه‌های 8F، 12F، 24F و MPO{3}}به{4}}LC

شمارش فیبر هم تراکم درگاه جلویی شما را تعیین می‌کند و هم اینکه ماژول چقدر با فرستنده‌های نوری موازی- هماهنگ است. نقشه زیر نقطه شروعی است که اکثر پروژه ها از آن استفاده می کنند.

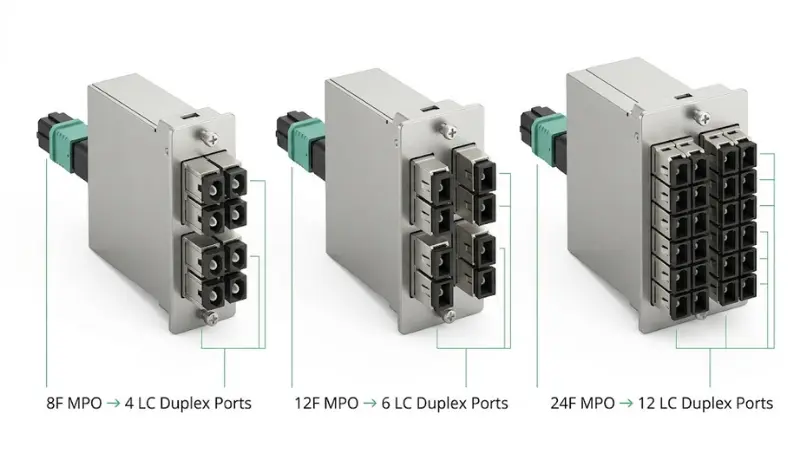

Comparison of 8F 12F and 24F MPO breakout modules with LC duplex port counts

MPO عقب	درگاه های جلو (LC دوبلکس)	استفاده معمولی
8 فیبر	4 ال سی دوبلکس	با اپتیک موازی SR4 (4 TX + 4 RX) بدون فیبرهای استفاده نشده هماهنگ می شود. شکست 4×10G یا 4×25G تمیز
12 فیبر	6 ال سی دوبلکس	ماژول مرکز داده کلاسیک-. شش لینک دوبلکس مستقل در هر ترانک
24 فیبر	12 ال سی دوبلکس	بالاترین چگالی در هر واحد رک. رایج در ستون فقرات متقابل-اتصال و تعداد-بالا

دو گزینه ساختاری در بالای تعداد فیبر قرار دارند. یکماژول MPO-به-LCآرایه را به پورت‌های دوبلکس می‌شکند، که این همان چیزی است که اکثر وصله‌های تجهیزات به آن نیاز دارند. یککاست MPO-به-MPO (آرایه).تنه را بدون تغییر برای پایان-به-پایان پیوندهای موازی مانند QSFP بومی-به-QSFP منتقل می‌کند. اگر هر دو را با هم مخلوط می کنید، روش قطبیت را در هر ماژول موجود در مسیر یکسان نگه دارید.

یکی از جزئیاتی که طراحی های SR4 را نشان می دهد: فرستنده گیرنده های 40G و 100G SR4 از هشت فیبر استفاده می کنند. آنها را روی یک MPO 12{9}}فیبر قرار دهید و چهار فیبر میانی بیکار بنشینید. یک ماژول یا صندوق عقب 8 فیبر این ضایعات را حذف می کند، که در هنگام خرید در مقیاس مهم است. از قبل خاتمه یافتهمونتاژ شکست MPO-به-LCزمانی که نیازی به ماژول نصب شده در پانل ندارید، یک جایگزین است.

چرا ماژول‌ها کابل‌های شل را در قفسه‌های- با چگالی بالا شکست می‌دهند؟

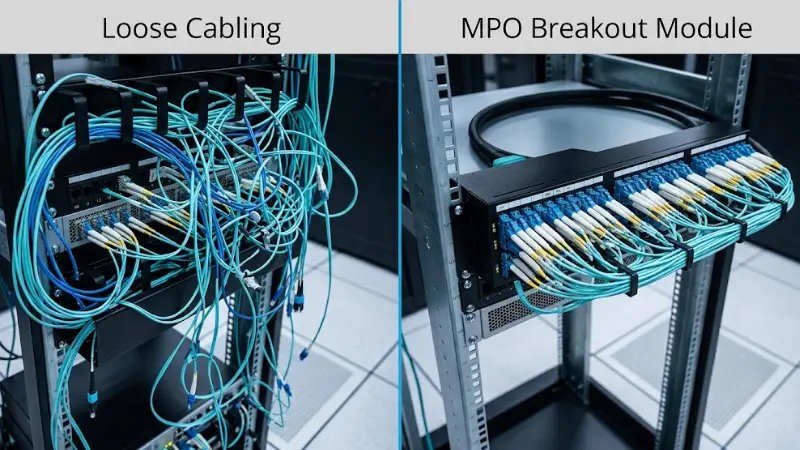

Cable congestion comparison between loose fiber cabling and an MPO breakout module in a data center rack

کاهش تراکم کابل در مسیر

یک تنه MPO جایگزین شش یا چند سیم پچ دوبلکس روی یک سینی یا کانال می شود. در ردیف سوئیچ های برگ 48 پورت، این تفاوت بین یک بسته قابل مدیریت و یک بسته غیرقابل اجرا است. سیم های کمتر در مسیر همچنین به معنای جریان بهتر هوا و قطع شدن تصادفی کمتر در طول تعمیر و نگهداری است.

شناسایی و ردیابی پورت آسان تر

آداپتورهای LC جلویی را می توان بر اساس پورت، شناسه ترانک و مقصد برچسب گذاری کرد. پاهای شل-پنکه را نمی‌توان به‌عنوان تمیز برچسب زد، و پس از چند ماه در یک قفسه زنده همه آنها شبیه به هم به نظر می‌رسند. برای نماهای LC بسیار متراکم، یادداشت های ما درراه حل های اتصال LC با چگالی بالا-در طرح آداپتور عمیق تر بروید.

از صندوق عقب محافظت کنید و حرکت ها/افزودن ها/تغییرها را ساده کنید

تعویض کابل ستون فقرات سخت تر و گران تر از سیم جلو است. خاتمه آن در پشت یک ماژول، کارخانه دائمی را از کار روزانه جدا می کند، بنابراین وصله{1} مجدد روی جامپرهای ارزان قیمت و قابل تعویض در جلو اتفاق می افتد.

پشتیبانی از مهاجرت 40G، 100G و 400G

اترنت با نرخ{0}بالا به شدت به اپتیک موازی متکی است و خود نرخ ها توسطگروه کاری اترنت IEEE 802.3. ماژول‌ها به شما امکان می‌دهند یک آرایه را به تعداد-واسط‌های کمتری در طول انتقال 10G-به-40G، 25G-به-100G، یا 100G به 400G متصل کنید، بدون اینکه ستون فقرات دوباره کشیده شود. برای قسمت کابل کشی یک ساخت 100G به طور خاص، به راهنمای ما مراجعه کنیدنحوه انتخاب کابل فیبر نوری 100G.

ماژول در مقابل کابل برک آوت در مقابل کاست در مقابل پچ پنل

این اصطلاحات در کاتالوگ ها همپوشانی دارند اما چیزهای مختلفی را توصیف می کنند. جدول زیر ابعادی را اضافه می کند که خریدهای واقعی را تعیین می کند - نه فقط اینکه هر مورد چه کاری انجام می دهد.

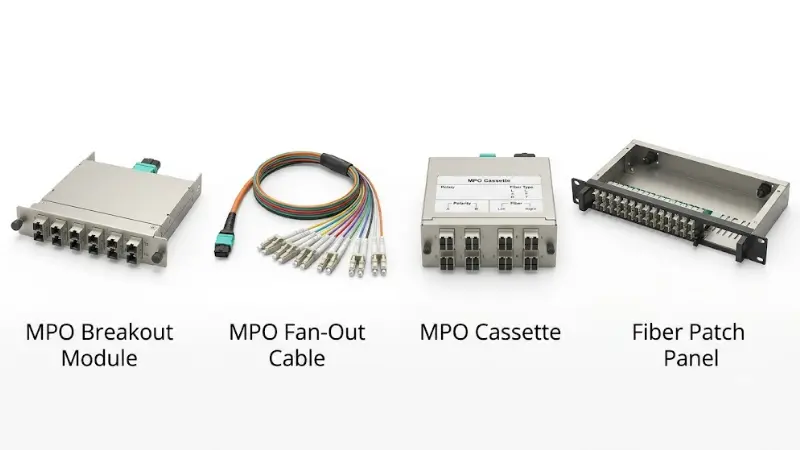

MPO breakout module fan-out cable cassette and fiber patch panel product comparison

مورد	کاری که انجام می دهد	بهترین برای	قدرت	مبادله کنید-
ماژول شکست MPO	صندوق عقب MPO/MTP به آداپتورهای LC/SC جلو در یک محفظه ثابت	کابل کشی رک یا پانل ساختاری، دائمی	برچسب‌گذاری، اسناد، تنه محافظت‌شده، وصله مجدد آسان-	هزینه واحد بالاتر؛ باید با پانل و قطبیت مطابقت داشته باشد
کابل خروجی (فن{0}}خارج) MPO	یک کانکتور MPO/MTP به چندین پایه شل LC/SC	پیوندهای کوتاه، انعطاف پذیر یا موقت تجهیزات	هزینه کم، استقرار سریع، بدون نیاز به پانل	برچسب گذاری و مسیریابی سخت است. قفسه های متراکم را متراکم می کند
کاست MPO	واحد مدولار محصور، اغلب از نظر عملکردی مشابه یک ماژول است	سیستم‌های پانل پچ{0} مدولار	شکاف های داخل و خارج به عنوان یک واحد؛ از دست دادن مداوم	ردپای خاص فروشنده/پانل-
پچ پنل فیبر	محفظه ای برای آداپتورها، کاست ها یا ماژول ها	مدیریت متمرکز فیبر	یک مکان برای خاتمه و ردیابی	واحدهای قفسه را اضافه می کند. نیاز به ظرفیت برنامه ریزی شده دارد

قانون عملی از بررسی نقل قول: برای اجراهای دائمی رک-تا-راک، مستندسازی و باز{2}وصله کردن یک ماژول آسان‌تر از یک فن شل-است، بنابراین قیمت بالاتر معمولاً به هنگام کار بازپرداخت می‌کند. کابل خروجی فن را برای کارهای کوتاه، کم-یا موقت ذخیره کنید. اگر بین یک قاب توزیع و یک پانل برای خود مسکن تصمیم می گیرید، مقایسه ما با آن استODF در مقابل پچ پنلبه اندازه محفظه کمک می کند.

قطبیت MPO توضیح داده شده: نوع A، نوع B و نوع C

قطبیت تنها شایع ترین دلیلی است که یک لینک از نظر فیزیکی کامل از عبور ترافیک امتناع می کند. نحوه انتقال ترازها را برای دریافت در مسیر کامل مشخص می کند. با LC یا SC duplex به سادگی کانکتور را برگردانید. با یک آرایه 12 فیبر نمی توانید، بنابراین تنه، آداپتورها و ماژول ها باید آن را اجرا کنند. روش ها ازANSI/TIA-568.3-E، که روش های A، B و C و در تجدید نظر فعلی خود، دو روش جهانی جدیدتر (U1 و U2) را شرح می دهد.

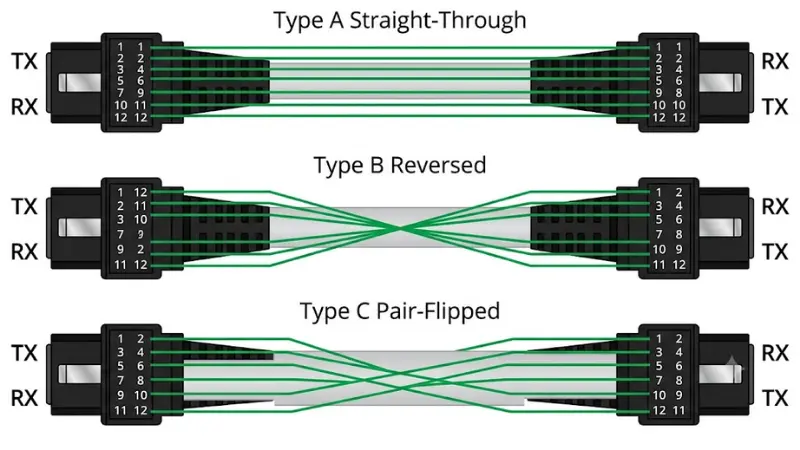

MPO polarity Type A Type B and Type C fiber mapping diagram

نوع A (مستقیم-از طریق):کلید-بالا به کلید-پایین تنه؛ فیبر در موقعیت 1 به موقعیت 1 می رسد. در استفاده چندگانه-دوبلکس، به یک جامپر استاندارد A-به-B و یک -به-یک جامپر در انتهای مقابل نیاز دارد.
نوع B (معکوس):کلید-تا کلید-بالا؛ موقعیت 1 به موقعیت 12 می رسد. جامپرهای دوبلکس استاندارد A-تا-B در هر دو انتها. مشترک برای اپتیک موازی-و مبنای روشهای جهانی.
نوع C (جفت-برگردان شده):الیاف مجاور که به صورت جفت در داخل تنه تعویض می شوند. بلوزهای استاندارد A-تا-B در هر دو انتها. عمدتاً برای پیوندهای دوبلکس قدیمی استفاده می شود.

قطبیت را از یک جزء انتخاب نکنید. نوع تنه، نقشه داخلی ماژول و جهت جهنده دوبلکس را با هم تأیید کنید، سپس یک روش را در کل نصب ثابت نگه دارید. اختلاط روش‌ها در{2}}کانال میانی دقیقاً به این صورت است که "همه کانکتورها متناسب هستند اما هیچ پیوندی وجود ندارد".

چگونه یک ماژول برک آوت MPO را در 7 مرحله انتخاب کنیم؟

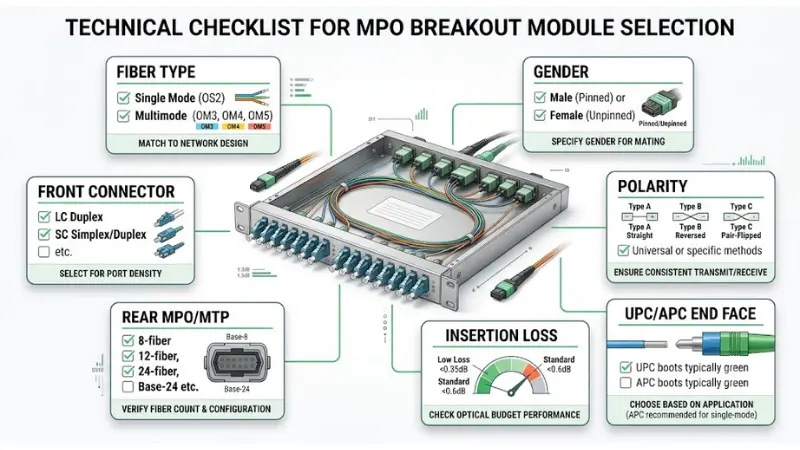

MPO breakout module selection checklist including fiber type connector gender polarity and insertion loss

1. نوع فیبر: یک حالت- یا چند حالته

ابتدا لینک را تایید کنید. چند حالته OM3 و OM4 دسترسی های مرکز داده کوتاه- را پوشش می دهند. حالت تک-دوهای طولانی‌تر و اکثر ستون‌های{5}}سرعت بالا را پوشش می‌دهد. هرگز انواع فیبر را در یک لینک نوری مخلوط نکنید مگر اینکه کل سیستم برای آن طراحی شده باشد. اگر مطمئن نیستید که در کدام سمت هستید، با آن شروع کنیدحالت تک -در مقابل فیبر چند حالتهو به طور خاص برای درجه چند حالته،OM3 در مقابل OM4.

2. کانکتور جلو: LC یا SC

LC بر نماهای مرکزی{0}}داده متراکم غالب است زیرا چگالی پورت را دو برابر می‌کند و با اکثر فرستنده‌ها مطابقت دارد.SCدر مخابرات، FTTH و کارخانه های قدیمی تر رایج است. کانکتور جلویی را با رابط تجهیزاتی که به آن وصله می کنید مطابقت دهید، نه با عادت.

3. کانکتور عقب: MPO یا MTP و ویژگی های آن

MTP یک کانکتور سازگار-MPO-با کارایی بالا است. هر دو رابط آرایه هستند، اما قبل از سفارش، الزامات دقیق را تأیید کنید. کانکتور عقب دارای چندین ویژگی است که همه باید مشخص شوند: MPO یا MTP، نر (پین شده) یا مادگی (پین نشده)، UPC یا APC، تعداد فیبر (8/12/16/24) و درجه تلفات استاندارد یا پایین-. جفت کردن دو کانکتور بدون پین یا دو کانکتور پین شده کار نخواهد کرد، بنابراین جنسیت اختیاری نیست. سمت پانل مطابق{10}آداپتور MPOباید با آن جنسیت و جهت گیری کلیدی هماهنگ شود.

4. پلاریته و نقشه فیبر

از طرح کانال از قسمت قطبیت بالا استفاده کنید. روش (A، B، C، یا یک روش جهانی) را برای کل مسیر مشخص کنید و بررسی کنید که نقشه ماژول از آن پشتیبانی می کند.

5. چهره انتهایی: UPC یا APC

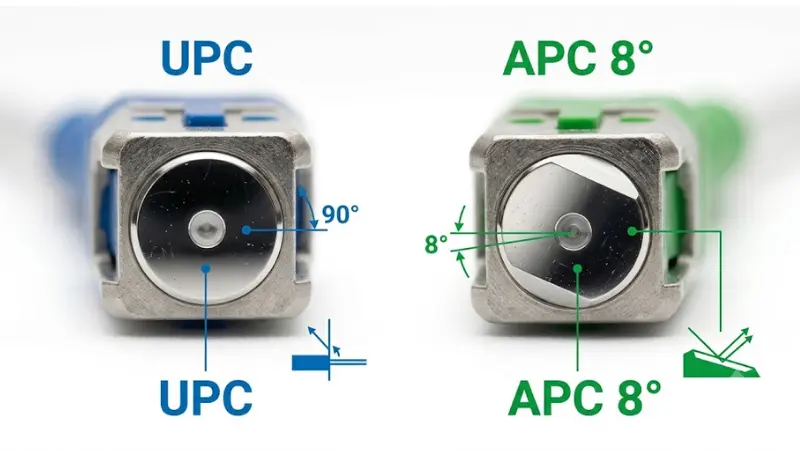

UPC and APC fiber connector end face comparison showing straight and angled polish

UPC و APC با هم ارتباط ندارند. UPC در بسیاری از پیوندهای -مرکز تک حالته-و چند حالته رایج است. APC، با وجه انتهایی زاویه‌دار خود، در جاهایی استفاده می‌شود که تلفات برگشتی بالا مهم است، مانند PON و بسیاری از سیستم‌های مخابراتی. کدگذاری رنگ (اغلب آبی برای UPC، سبز برای APC) یک نشانگر مفید است اما تضمینی نیست - برای تأیید مشخصات. استدلال عمیق تر در تجزیه ما استپی سی در مقابل UPC در مقابل پولیش APC.

6. تعداد پورت و فاکتور شکل

تعداد درگاه‌های LC/SC جلو، تعداد کانکتورهای MPO/MTP عقب، اندازه LGX یا کاست، قالب تک- یا دو{1}}عرض، و رک مانت یا نصب دیواری را تأیید کنید. اگر ماژول از نظر فیزیکی با پانل مناسب نباشد، یک طراحی نوری صحیح همچنان در میدان شکست می خورد.

7. از دست دادن درج و بودجه پیوند

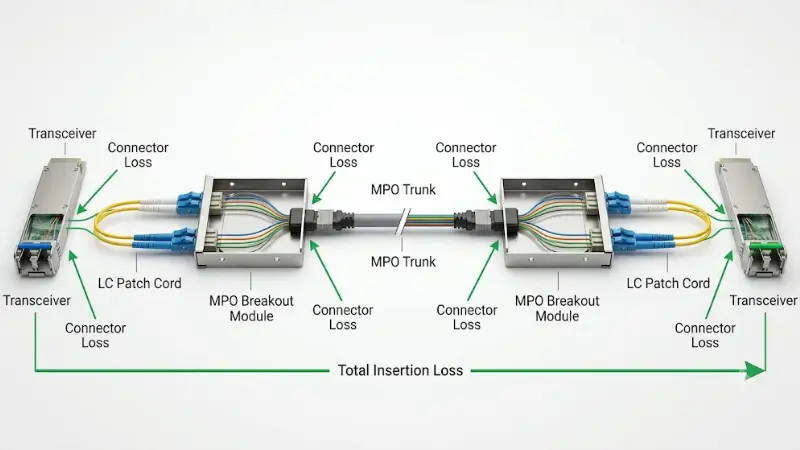

MPO breakout module fiber channel link budget and insertion loss diagram

هر جفت جفت، اتصال، و ماژول بخشی از بودجه را مصرف می کند. یک کانال MPO ساختار یافته، جفت های جفت بیشتری را نسبت به یک جامپر دوبلکس ساده اضافه می کند، بنابراین حاشیه سریعتر از آنچه مردم انتظار دارند از بین می رود. برای بررسی آن، موارد زیر را جمع کنید: از دست دادن کانال مجاز فرستنده گیرنده، تضعیف فیبر در طول مسافت، هر جفت اتصال (معمولاً چند دهم دسی بل، کمتر برای درجات تلفات پایین)، جفت‌های جفت شده ماژول، تلفات وصله- سیم، و حاشیه ایمنی. مجموع را با تلفات درج کانال مشخص شده فرستنده گیرنده، که بندهای PMD IEEE 802.3 در هر رابط تعریف می کنند، مقایسه کنید. وقتی حاشیه تنگ است، یک ماژول-کم ضرر و-کیفیت بالا تنه آن را حفظ می‌کند.

چک لیست مشخصات ماژول برک آوت MPO

قبل از سفارش این را اجرا کنید. هر ردیف یک پارامتر است، چرا اهمیت دارد و اشتباهی که از آن جلوگیری می کند.

مورد نیاز	چه چیزی را بررسی کنیم	چرا مهم است	اشتباه رایج
نوع فیبر	تک حالت-یا چند حالته (OM3/OM4)	فیبر نامتناسب پیوند را می شکند یا تخریب می کند	اختلاط SM و MM در یک کانال
کانکتور جلو	LC یا SC، دوبلکس یا سیمپلکس	باید با رابط فرستنده گیرنده مطابقت داشته باشد	سفارش SC برای نمای تمام-LC
کانکتور عقب	MPO یا MTP، تعداد فیبر	سازگاری و چگالی تنه را تعریف می کند	تعداد فیبر اشتباه برای SR4 نوری
جنسیت	نر (پین شده) یا ماده (بدون سنجاق)	دو رابط{0}}جنس یکسان نمی توانند با هم جفت شوند	پین شد-به-پین یا برداشته شد-به-پین
صورت پایانی	UPC یا APC	غیرقابل تطبیق- از دست دادن بازگشت تأثیر می گذارد	جفت شدن UPC به APC
قطبیت	روش A، B، C، یا جهانی	TX را با RX در سراسر کانال تراز می کند	اختلاط روش‌ها در میانه-مسیر
درجه از دست دادن	ضرر استاندارد یا کم-	حاشیه را در پیوندهای چند{0}اتصالی حفظ می‌کند	درجه استاندارد با بودجه محدود
فاکتور فرم	اندازه LGX، عرض، مناسب پانل	ماژول باید به صورت فیزیکی نصب شود	نوار کاست که با پانل مناسب نیست

نمونه های پیکربندی معمولی

این ها نماینده هستند، نه جامع، اما نشان می دهند که چگونه تعداد فیبر و سبک شکست به رابط های واقعی نگاشته می شود.

40 گیگابایت-SR4 (QSFP+):هشت فیبر چند حالته یک ماژول MPO-به-LC برای اتصال به پورت های 10G، صندوق را به LC می شکند، یا یک کاست آرایه آن را مستقیماً به QSFP دیگری می برد+.
100GBASE-SR4 (QSFP28):هشت فیبر چند حالته که به چهار لینک 25G می‌شکنند. یک تنه و ماژول 8 فیبر همه الیاف را فعال نگه می دارد.
400G تک حالت-DR4:هشت فیبر حالت تک- روی یک APC MPO 12-فیبری، که به چهار پیوند 100G می‌رسد. به الزامات APC در اینجا توجه کنید - یک ماژول UPC در این مسیر خدمت نمی کند.
تجمیع مخابرات و ISP:بسیاری از مدارهای دوبلکس روی خطوط آرایه بین ODF ها و تجهیزات حمل و نقل ادغام شده اند، جایی که ماژول ها فریم را خوانا نگه می دارند.

هنگامی که اپتیک موازی در حال اجرای QSFP-به-QSFP بومی است،کاست MTP-به-LCپانل-قطعه جانبی است که انتقال را هم تمیز و هم مستند می کند.

چه زمانی از ماژول برک آوت MPO استفاده نکنید؟

یک ماژول به همان اندازه که درست است، انتخاب اشتباهی است:

پیوندهای کوتاه، موقت یا آزمایشگاهی.کابل خروجی فن - ساده‌تر و ارزان‌تر است و برچسب‌گذاری در مقیاس کوچک مشکلی نیست.
دستگاه را{0}}به-اتصالات دستگاه هدایت کنید.اگر دو جعبه به فاصله یک متر از هم قرار بگیرند، یک پنکه-خارج یا یک مونتاژ مستقیم-به طور کامل از پانل جلوگیری می کند.
محیط‌های با تراکم پایین-.در زیر تعداد انگشت شماری از پیوندها در هر رک، برچسب‌گذاری یک ماژول و مزایای محافظتی{0}}ترانک هزینه یا فضای قفسه را توجیه نمی‌کند.

بهترین شیوه های مدیریت نصب و کابل

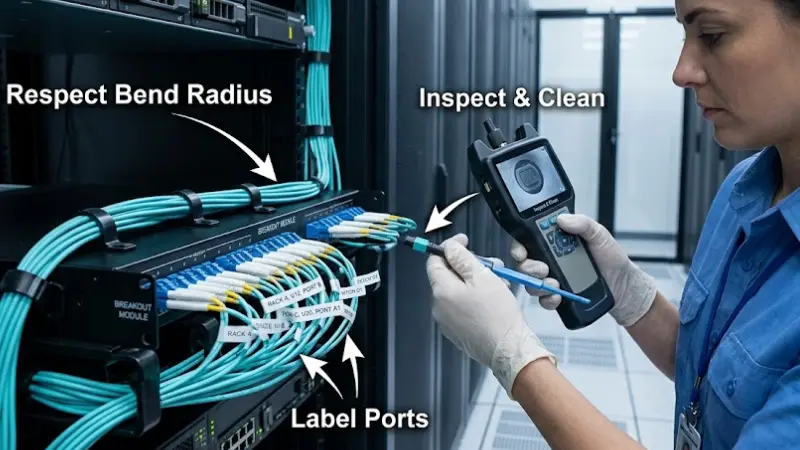

Technician inspecting and cleaning MPO connector during fiber breakout module installation

قبل از جفت گیری تمام صورت های انتهایی را بررسی و تمیز کنید

آلودگی عامل اصلی خطاهای فیبر است و یک فرول MPO دارای الیاف زیادی است که به طور همزمان کثیف می شوند. بررسی و تمیز کردن بر اساس استاندارد تعریف شده - مرجع شناخته شده استIEC 61300-3-35، که معیارهای قبولی/عدم خرابی را برای تمیزی انتهای{0}}صورت تعیین می‌کند و در آخرین نسخه خود، راهنمایی‌های مخصوص اتصالات MPO را اضافه می‌کند.

هر دو انتهای آن را کاملاً برچسب بزنید

ضبط ماژول، موقعیت پانل، شماره پورت، شناسه ترانک و مقصد. برچسب‌های کامل چیزی هستند که یک خطای آینده را از یک ساعت ردیابی به دو{1}دقیقه رفع می‌کنند.

به شعاع خمش احترام بگذارید

کابل ها را به خم های محکم فشار ندهید. تخطی از حداقل شعاع خم شدن، تضعیف را بلافاصله افزایش می دهد و عمر کابل را کوتاه می کند.

تنه را به حال خود رها کنید

وصله معمولی روی پورت های جلویی انجام دهید. هر بار که کانکتور آرایه عقب را مختل می کنید، خطر گرد و غبار، ناهماهنگی و تلفات اضافی را در پی خواهید داشت.

تست و پس از نصب مستند کنید

از دست دادن، تداوم و قطبیت درج را تأیید کنید و نتایج را برای پیوندهای مهم بایگانی کنید. اولین نصب ارزان ترین زمان برای تشخیص خطای قطبیت یا جنسیت است.

چک لیست عیب یابی: وقتی پیوند MPO بالا نمی آید؟

اگر پس از نصب تمیز، پیوندی تیره یا دارای خطا است، قبل از مشکوک شدن به اپتیک، این موارد را به ترتیب بررسی کنید:

به پاکیزگی صورت پایان دهید.هر دو فرول MPO و وجه جلویی LC/SC را دوباره-بازرسی و تمیز کنید.
TX/RX و قطبیت.تایید ارسال به دریافت از انتها به انتها. خطای قطبی محتمل ترین علت زمانی است که همه چیز از نظر فیزیکی مناسب است.
جنسیت رابط.بررسی کنید که سنجاق‌های پین شده به بازکردن در MPO عقب.
پایان-نوع چهره.بررسی کنید که در هیچ کجای مسیر UPC را با APC جفت نکرده اید.
نوع و درجه الیافسازگاری SM/MM و درجه OM را در تنه، ماژول و جامپرها تأیید کنید.
سازگاری با فرستنده گیرندهاپتیک را با فیبر، دسترسی و سرعت مطابقت دهید.
پیوند بودجهدوباره-زیاد را اضافه کنید. یک حاشیه تنگ به علاوه یک جفت رابط حاشیه می تواند شما را به سمت جلو سوق دهد.

هنگام درخواست قیمت چه چیزی باید ارائه شود؟

بیشتر تأخیرهای نقل قول ناشی از گم شدن پارامترها است، نه قیمت گذاری. برای دریافت توصیه ماژول دقیق در یک گذر، این موارد را با هم ارسال کنید:

حالت و درجه فیبر (SM، یا MM OM3/OM4)
کانکتور جلو و تعداد (LC/SC، دوبلکس/سیمپلکس، تعداد پورت)
تعداد فیبر MPO/MTP عقب (8/12/16/24)
جنسیت MPO (مرد/پین یا زن/بدون سنجاق)
صورت انتهایی (UPC یا APC) هم برای جلو و هم برای عقب
روش قطبیت برای کانال کامل
درجه ضرر (استاندارد یا کم-زیان) و هر پیوند-هدف بودجه
اندازه ماژول و پانل / محفظه باید متناسب باشد
کمیت و برنامه یا فرستنده و گیرنده آن

یک نمودار کانال کوتاه به اکثر این موارد به طور همزمان پاسخ می دهد. با این جزئیات، شما می توانیددرخواست یک نقل قولو پیکربندی را به جای حدس زدن تأیید کنید.

سوالات متداول

آیا MTP همان MPO است؟

MTP یک کانکتور با کارایی بالا{0} خاص است که بر روی رابط MPO ساخته شده است، بنابراین با MPO{1}}سازگار است اما یک نوع برتر است. در تدارکات، همیشه تأیید کنید که آیا پروژه به MPO، MTP یا هر کدام نیاز دارد.

تفاوت بین یک ماژول شکست MPO و یک کاست MPO چیست؟

آنها معمولاً یک شی هستند که به دو صورت مشاهده می شوند. "کاست" شکل مدولار محصور شده ای را توصیف می کند که در یک پانل قرار می گیرد. "ماژول شکست" عملکرد شکستن فیبرهای MPO/MTP را به LC یا SC توصیف می کند.

آیا می توان از یک ماژول برای هر دو حالت تک-و چند حالته استفاده کرد؟

خیر. ماژول برای یک نوع فیبر ساخته شده است. استفاده از یک ماژول چند حالته در یک پیوند یک حالت-یا برعکس، به درستی انجام نخواهد شد.

چگونه بفهمم کدام قطب را انتخاب کنم؟

کل کانال - فرستنده گیرنده، ترانک، آداپتورها، جامپرها و ماژول - را بررسی کنید و یک روش را در سراسر آن ثابت نگه دارید. اگر مطمئن نیستید، قبل از سفارش، یک نمودار پیوند را برای تامین کننده خود ارسال کنید.

یک ماژول 12 فیبر MPO چند پورت LC به من می دهد؟

شش پورت LC دوبلکس، زیرا هر لینک دوبلکس از دو فیبر استفاده می کند. یک ماژول 8 فیبر چهار و یک ماژول 24 فیبر دوازده می دهد.

آیا باید MPO نر (پین شده) یا ماده (بدون سنجاق) سفارش دهم؟

بستگی به این دارد که ماژول به چه چیزی جفت می شود: یک طرف هر جفت جفت شده باید پین شود و طرف دیگر آن خارج شود. قبل از سفارش، جنسیت صندوق عقب و آداپتوری که به آن وصل می شود را تأیید کنید.

چه زمانی کابل شکست بهتر از ماژول است؟

برای پیوندهای کوتاه، موقت، کم-تراکم، یا مستقیم-دستگاه-به دستگاه، کابل خروجی فن- ساده‌تر و ارزان‌تر است. ماژول ها در اجراهای دائمی، متراکم و ساختار یافته که نیاز به برچسب زدن و محافظت از تنه دارند، برنده می شوند.

اگر پورت های LC من UPC هستند، آیا به APC روی MPO نیاز دارم؟

این بستگی به الزامات ضرر و زیان پیوند{0}}و بقیه کانال دارد، نه تنها به درگاه های LC. APC برای PON و بسیاری از مسیرهای مخابراتی مورد نیاز است. وجه انتهایی را به طور مداوم مشخص کنید و هرگز UPC را با APC جفت نکنید.

آیا ماژول های شکست MPO فقط برای مراکز داده هستند؟

خیر. آنها همچنین در اتاق های مخابراتی، شبکه های ISP، دفاتر مرکزی، و ستون فقرات سازمانی - در هر جایی که فیبر با چگالی بالا- نیاز به سازماندهی و ردیابی دارد استفاده می شود.

چه اطلاعاتی را برای قیمت ارسال کنم؟

حالت و درجه فیبر، کانکتور جلو و تعداد، تعداد فیبر عقب، جنسیت MPO، وجه انتهایی، قطبیت، درجه افت، اندازه ماژول، کمیت و کاربرد. نمودار کانال بیشتر آن را پوشش می دهد.

خوراکی های کلیدی

یک ماژول شکست MPO، یک{0}Trank MPO/MTP با چگالی بالا را به وصله LC یا SC سازماندهی شده، کاهش تراکم، محافظت از ستون فقرات، و تسهیل مهاجرت 40G/100G/400G تبدیل می کند. تصمیمی که مهم است تعداد پورت نیست - این است که با نوع فیبر، نوع اتصال و جنسیت، وجه انتهایی، قطبیت، درجه تلفات و فاکتور شکل در کل کانال مطابقت داشته باشد. ابتدا آن پارامترها را مشخص کنید، آنها را در برابر فرستنده و گیرنده و ترانک خود تأیید کنید، و ماژول یک بار نصب می شود و ساکت می ماند.
